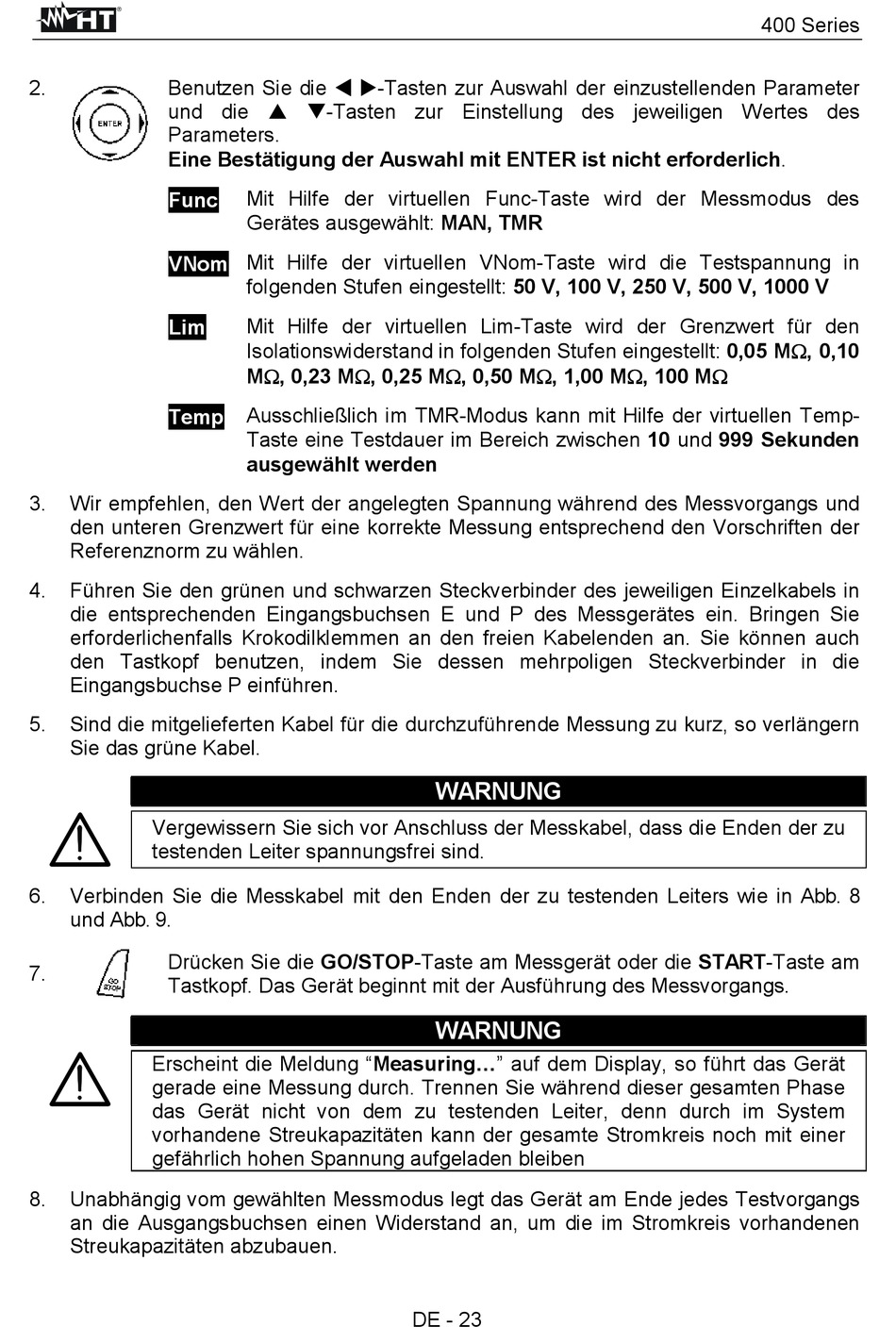

2.
und die
Parameters.
Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.
Func
VNom
Lim
Temp
3.
Wir empfehlen, den Wert der angelegten Spannung während des Messvorgangs und
den unteren Grenzwert für eine korrekte Messung entsprechend den Vorschriften der
Referenznorm zu wählen.
4.
Führen Sie den grünen und schwarzen Steckverbinder des jeweiligen Einzelkabels in
die entsprechenden Eingangsbuchsen E und P des Messgerätes ein. Bringen Sie
erforderlichenfalls Krokodilklemmen an den freien Kabelenden an. Sie können auch
den Tastkopf benutzen, indem Sie dessen mehrpoligen Steckverbinder in die
Eingangsbuchse P einführen.
5.
Sind die mitgelieferten Kabel für die durchzuführende Messung zu kurz, so verlängern
Sie das grüne Kabel.
Vergewissern Sie sich vor Anschluss der Messkabel, dass die Enden der zu
testenden Leiter spannungsfrei sind.
6.
Verbinden Sie die Messkabel mit den Enden der zu testenden Leiters wie in Abb. 8
und Abb. 9.
Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am
7.
Tastkopf. Das Gerät beginnt mit der Ausführung des Messvorgangs.
Erscheint die Meldung "Measuring " auf dem Display, so führt das Gerät
gerade eine Messung durch. Trennen Sie während dieser gesamten Phase
das Gerät nicht von dem zu testenden Leiter, denn durch im System
vorhandene Streukapazitäten kann der gesamte Stromkreis noch mit einer
gefährlich hohen Spannung aufgeladen bleiben
8.
Unabhängig vom gewählten Messmodus legt das Gerät am Ende jedes Testvorgangs
an die Ausgangsbuchsen einen Widerstand an, um die im Stromkreis vorhandenen
Streukapazitäten abzubauen.
-Tasten zur Auswahl der einzustellenden Parameter
-Tasten zur Einstellung des jeweiligen Wertes des
Mit Hilfe der virtuellen Func-Taste wird der Messmodus des
Gerätes ausgewählt: MAN, TMR
Mit Hilfe der virtuellen VNom-Taste wird die Testspannung in
folgenden Stufen eingestellt: 50 V, 100 V, 250 V, 500 V, 1000 V
Mit Hilfe der virtuellen Lim-Taste wird der Grenzwert für den
Isolationswiderstand in folgenden Stufen eingestellt: 0,05 MΩ Ω Ω Ω , 0,10
MΩ Ω Ω Ω , 0,23 MΩ Ω Ω Ω , 0,25 MΩ Ω Ω Ω , 0,50 MΩ Ω Ω Ω , 1,00 MΩ Ω Ω Ω , 100 MΩ Ω Ω Ω
Ausschließlich im TMR-Modus kann mit Hilfe der virtuellen Temp-
Taste eine Testdauer im Bereich zwischen 10 und 999 Sekunden
ausgewählt werden
DE - 23
