AMPROBE
In der Netzversorgung, hat die Fundamentale eine Frequenz von 50 Hz, die 2.
Harmonische hat eine Frequenz von 100 Hz, die 3. Harmonische hat eine Frequenz von
150 Hz und so weiter. Harmonische Oberwelligkeit ist ein ständiges Problem und sollte
nicht verwechselt werden mit kurzzeitigen Ereignissen, wie Spannungseinbrüchen,
Spannungsspitzen oder Schwankungen.
Es kann festgestellt werden, dass in (1) der Index des Zeichens von 1 bis unendlich geht.
Was sich in Realität abspielt, ist, dass ein Signal keine unbegrenzte Anzahl von
Harmonischen hat: es existiert immer eine Ordnungs-Nummer, ab der der Wert der
Harmonischen vernachlässigbar ist. Der EN 50160 Standard empfiehlt, den Index
ausgedrückt in (1) bei Übereinstimmung mit der 40. Harmonischen anzuhalten.
Ein fundamentaler Begriff zu Erkennung der Anwesenheit von Harmonischen ist der THD ,
definiert als:
Dieser Index nimmt alle Harmonische in seine Rechnung auf. Je höher er ist, die desto
verformter erhalten Sie die Wellenform.

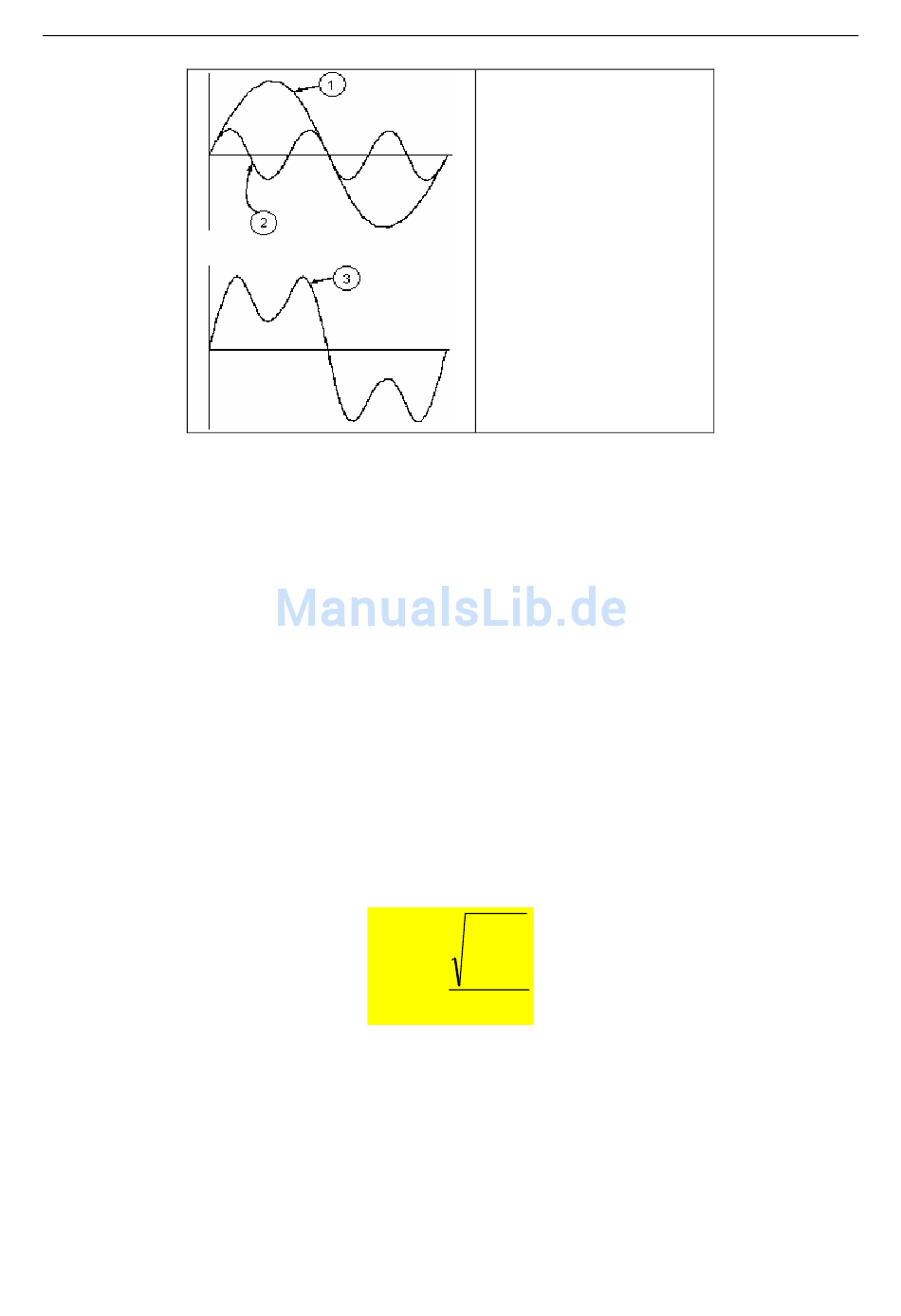

Auswirkung der Summe von 2 Frequenzvielfachen.
THDv
LEGENDE:
1. Fundamentale
2. Dritte Harmonische
3. verzerrte Wellenform
40
∑
2
V
h
=
=
h
2
V
1
DE - 129
GENIUS5080E
Release EN 1.04 of the 19/04/2002
