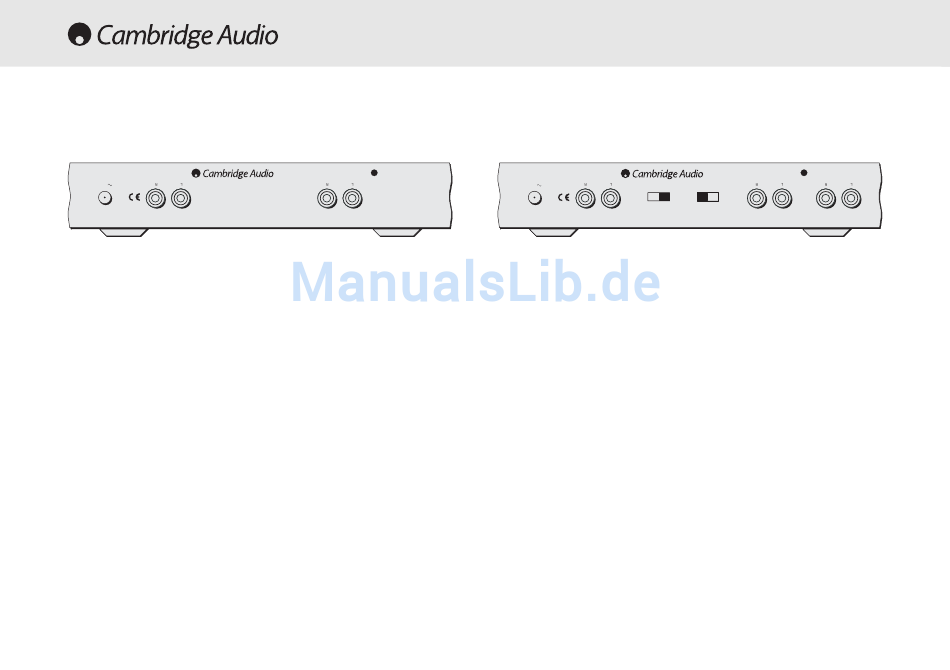

ANSCHLÜSSE AN DER RÜCKSEITE
azur 540P
MM Phono Pre-Amplifier
Designed in London, England
12V
0.5 A
R Output L
Use supplied PSU only!
This device complies with part 15 of FCC rules
540P
MC-Eingangsbuchsen (nur 640P)
Wenn Ihr Plattenspieler einen MC-Tonabnehmer nutzt, schließen Sie die
Ausgänge hier an (0,5-1 mV mit 100 Ohm bei 220 pF Last).
MM-Eingangsbuchsen
Wenn Ihr Plattenspieler einen MM-Tonabnehmer nutzt, schließen Sie die
Ausgänge hier an (3-5 mV mit 47 kOhm bei 220 pF Last).
Erdung des Plattenspielers
Wenn Ihr Plattenspieler eine getrennte Erdungsleitung hat, schließen
Sie diese hier an. Dadurch werden der Arm und der empfindliche
Schaltkreis abgeschirmt.
Auswahlschalter für den Tonabnehmertyp (nur 640P)
Stellen Sie diesen Schalter entsprechend dem von Ihrem Plattenspieler
verwendeten Tonabnehmer ein. MM für einen MM-Tonabnehmer oder
MC für einen MC-Tonabnehmer.
10 Azur-Phono-Vorverstärker
Turntable
www.cambridge-audio.co.uk
Ground
R MM L
Manufactured in an
Phono Input
ISO9002
approved facility
azur 640P
MM/MC Phono Pre-Amplifier
Designed in London, England
12V
On Off
0.5 A
R Output L Subsonic Filter
Use supplied PSU only!
This device complies with part 15 of FCC rules
640P
Infraschallfilter (nur 640P)
Der Infraschallfilter schneidet sehr niedriges Frequenz-Brummen
heraus, das durch Mängel der Schallplatte verursacht wird und die
Leistung Ihres Systems beeinträchtigen kann.
Ausgangsbuchsen
Verwenden Sie Phonokabel, um einen Line-Level-Eingang wie
beispielsweise Aux an Ihren Verstärker anzuschließen.
Hinweis: Schließen Sie nicht an einen Phono-Level-Eingang an.
PSU-Buchse
Sobald Sie alle Anschlüsse am Verstärker und Plattenspieler
vorgenommen haben, stecken Sie das PSU-Netzkabel in eine geeignete
Netzsteckdose. Die blaue LED an der Vorderseite gibt an, dass der
Netzschalter eingeschaltet ist. Das Gerät ist dafür gedacht, ständig
eingeschaltet zu bleiben.
Der 640P besitzt eine Stummschaltung für die Analog-Ausgänge. Etwa
15 Sekunden nach Anschluß der Stromversorgung wird das Signal per
Relais durchgeschaltet.
Hinweis: Verwenden Sie nur die mitgelieferte Stromversorgung.
Turntable
www.cambridge-audio.co.uk
Ground
MM MC
Cartridge Type R MM L R MC L
Manufactured in an ISO9002 approved facility
