Anleitungen und Teile
Luftunterstützte
Automatik-Spritzpistolen G40
Für die luftunterstützte Zerstäubung von Lack- und Beschichtungsmaterialien.
Anwendung nur durch geschultes Personal.
Für den Einsatz in explosionsgefährdeten Bereichen (Europa) zugelassen.
Max. Druck des Arbeitsmaterials: 28 MPa (280 bar, 4.000 psi)
Max. Luftdruck: 0,7 MPa (7 bar, 100 psi)
Informationen zu den Modellen siehe Seite 3.
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen in
diesem Handbuch aufmerksam durch. Bewahren Sie
diese Anleitungen zum späteren Nachschlagen auf.

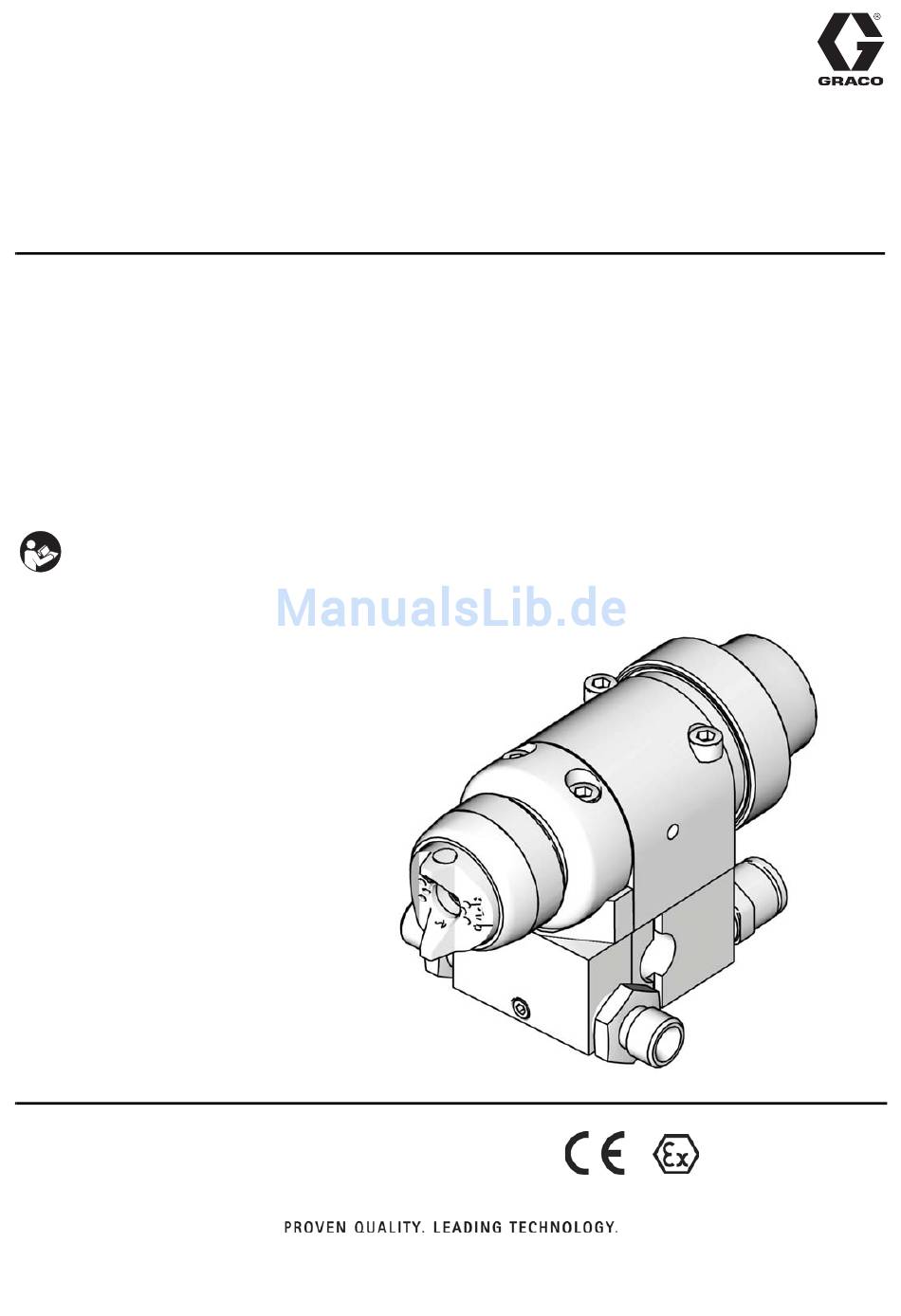

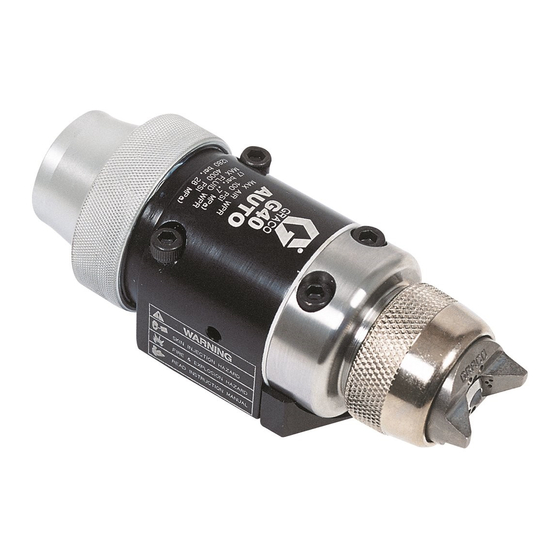

Abbildung: Spritzpistole Teile-Nr. 288046
montiert am Verteiler Teile-Nr. 288217
311656J
DE
TI8087b
II 2 G c T6
