Het aanmelden van de verschillende detectoren verloopt op dezelfde manier als
HA63S DRAADLOOS 3-ZONE ALARMSYSTEEM
hierboven beschreven is, alleen nu moet er gekozen worden voor één zone (1, 2 of
De HA63S is een eenvoudig draadloos beveiligingssysteem voor woningen en emergency), bij punt 1 met behulp van de power toets, zone 1, 2 of emergency te
apartementen. Het systeem is beveiligd tegen sabotage. Bediening gaat met laten branden. Bij punt 4 moet de sabotage schakelaar ingedrukt en losgelaten
behulp van een standsbediening. Als extra accessoires kunnen een worden. Herhaal de aanmeldprocedure totdat alle onderdelen aangemeld zijn. Moet
telefoonkiezer, een draadloos codeslot, rookmelder of gevelkast worden een detector op een andere groep aangemeld worden dan kan deze gewoon
aangesloten. Ook kunnen extra detectoren en afstandsbedieningen worden opnieuw aangemeld worden op de andere groep.
toegevoegd (SA68P, SA68M, SA68R).
Resetten van de centrale

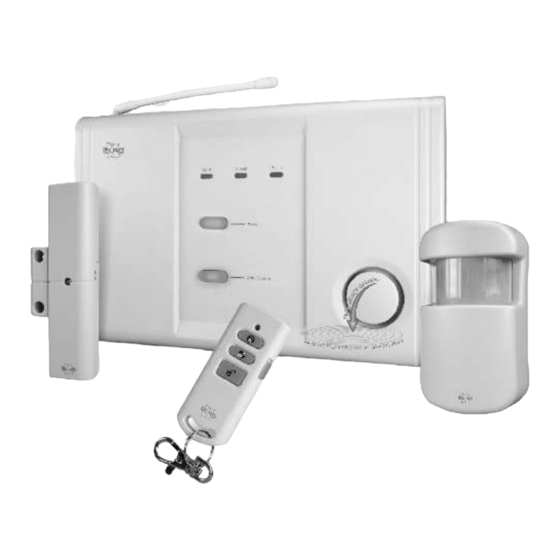

INHOUD VAN DE VERPAKKING (1) Reset van het systeem gaat per zone, en werkt als volgt
a. Centrale en controle unit (HA63) - zet de centrale zoals hiervoor beschreven in de leerstand.
b. Draadloos magneetkontakt met externe magneet (SA63M) - kies met de power toets de te resetten zone
c. Draadloze bewegingsdetector (SA63P) - druk 3 seconde de arm/disarm toets
d. Afstandsbediening (SA63R) druk vervolgens nog 6 seconde deze toets
e. Adapter 12 V 500 mA De gekozen zone is nu gereset.
f. 3 x batterij LR06 type AA 1,5 V (voor SA63P)
g. 3 x batterij LR03 type AAA 1,5 V (voor SA63M) Zet de centrale weer terug in de 24-uur stand:
h. Lithiumbatterij 3V type CR2032 knoopmodel (voor SA63R) - haal de adapter uit de contactdoos
- zet jumper 3 weer in de off stand
VOORBEREIDING - sluit de adapter weer aan
Controleer en denk aan de volgende punten voordat de centrale (a) en detectoren
(b, c) gemonteerd worden: Nadat alle onderdelen ingeleerd zijn kan alles gemonteerd worden.
1. Een ruimte die maar met één deur toegankelijk is en niet is voorzien van ramen,
kan beveiligd worden met een magneetkontakt (b) op die deur. (b.v. een garage, Centrale/controleunit HA63 (a)
een kelder of berging, een zolder). - Zorg ervoor dat er geen spanning op de centrale (a) staat (Adapter (e) uit de
2. Bij ruimtes die alleen bereikbaar zijn via een andere centraal gelegen ruimte wandcontactdoos).
volstaat het meestal om die centrale ruimte te beveiligen met een - Zet jumper JP3 weer terug op OFF (24-uur stand).
bewegingsdetector (c) (b.v. de overloop). - Open het batterijcompartiment (11a) en plaats 6 LR6 type AA batterijen van
3. Alle open ruimtes met meervoudige toegang kunnen het beste beveiligd worden 1,5V (11b). LET OP !!!! Als er oplaadbare batterijen (1,2 V )worden gebruikt
met een bewegingsdetector (c). moet Jumper JP5 op ON staan.
4. Plaats de centrale (a) en de detectoren (b, c) bij voorkeur 0,5 meter - Bevestig de montageplaat in de juiste stand (12a) op een vlakke ondergrond en
verwijderd van metalen voorwerpen zoals CV-leidingen, waterleidingen en teken de schroefgaten af. Boor 4 gaten (eventueel pluggen gebruiken) en schroef
radiatoren. de montageplaat vast (12b).
5. Plaats de centrale (a) altijd in de buurt van een wandcontactdoos voor het - Sluit het batteijdeksel en Schuif de centrale (a) op de montageplaat (13).
aansluiten van de adapter (e).
6. Bedenk dat in de centrale (a) ook een sirene zit. Het is uiteraard de bedoeling dat Afstandsbediening SA63R (e)
deze overal is te horen is. Deze wordt gebruikt voor de bediening van het systeem. De Lithiumbatterij CR2032 (h)
zorgt voor de energie en heeft onder normale omstandigheden een levensduur van een
PLANNING jaar. Als de spanning van de batterij te laag wordt blijft de led na het indrukken van de
Voordat de centrale (a) en de detectoren (b, c) worden gemonteerd moet er eerst bedieningsknoppen branden. De batterij moet dan vervangen worden.
zorgvuldig worden bepaald wat er beveiligd moet worden en met welke detector . - Draai met een munt aan de achterzijde het batterijdeksel open (14a).
Verder ook bedenken welke detector op welke zone aangemeld moet worden. Maak - Plaats de Lithiumbatterij CR2032 (f) met de + naar boven in de batterijopenig
een plattegrond van de woning en geef aan waar wat gemonteerd wordt, en op (14b) en sluit deze weer.
welke zone deze detector aangemeld moet worden.
* Zone 1 kan appart aan gezet worden (selectief stand). Bewegingsmelder SA63P(c)
* Zone 2 gaat alleen aan als het systeem helemaal aan gezet wordt. Met deze detector worden ruimtes tot 10x10m binnenshuis beveiligd, bij detectie
* Emergency zone staat altijd aan en is voor paniek, brand en sabotage alarm. van beweging wordt er een alarmsignaal verzonden. De detector werkt op 3 LR06
* Met de selectief stand kan bv de benedenverdieping appart aangezet worden als tye AA 1,5V batterijen (f).
je boven ligt te slapen. - Plaatsing in een hoek van de te bewaken ruimte op een hoogte van ± 2 mtr. is
* In elke zone kunnen max.10 detectoren geplaatst worden. het beste. Het bereik is dan optimaal en de gevoeligheid het hoogst
* Aan het systeem kunnen max. 4 afstandsbedieningen gekoppeld worden. - Draai het schroefje aan de onderzijde los (15a) en open het batterijdeksel (15b).
- Voor montage op een vlakke wand de gaten A openen. Voor hoekmontage
INSTELLEN EN PROGRAMMEREN (aanbevolen) de gaten B (16a).
Dit kan het beste worden gedaan worden voordat de centrale (a) en de detectoren - Daarna het deksel tegen de wand schroeven(16b).
(b, c) op hun definitieve plaats worden gemonteerd. Leg daartoe alle componenten - Standaard staat het bereik ingesteld op 5 (17). Dat is ca.10 mtr. en voldoende
op een tafel. voor bijv. een woonkamer.
* Plaats bij alle onderdelen op de juiste manier de batterijen (Dit staat beschreven - Als de stelschroeven worden losgedraaid (18a) kan het gehele binnenwerk
bij het betreffende onderdeel) worden verschoven. (18b). Stand 3 is een bereik van ca. 7 mtr. (slaapkamers
* Verwijder bij de centrale (a) de montageplaat (2) door deze naar beneden te e.d.) en stand 1 is een bereik van ca. 5 mtr. en is bedoeld voor kleinere
schuiven. vertrekken zoals b.v. een hal of overloop.
* Het batterijcompartiment (3a) en de sabotageschakelaar (3b) zijn nu zichtbaar. - Na het instellen van het bereik de stelschroeven weer goed vastdraaien.
* Bovenaan is de opening voor instellingen en aansluitingen bereikbaar (4), - Plaats de 3 batterijen LR06 Type AA 1,5 V (f) op je juiste manier (19)
Hier zittend e volgende elementen in: - Laat de detector nu 1 minuut opwarmen en instellen.
- aansluitblok T1 voor aansluitingen van externe sirene en telefoonkiezer (4a). - Zet minischakelaar 1 in de stand ON (20a) Dit is de loopteststand en
- aansluiting JB1 voor de stroomadapter (e) (4b). minischakelaar 2 in de stand ON (20b) Hoge gevoeligheid. Bij elke beweging zal
- schakelblok S3 met dipswitches (4c) om de code van het draadloze de led achter het detectievenster onmiddellijk oplichten.
gevelflitslicht (SA68G) in te stellen. - Zet minischakelaar 2 in de stand OFF (20c) Lage gevoeligheid. Bij elke beweging
- 4 jumpers JP1, JP3, JP4 e JP5 (4d) met de volgende functies: zal de led achter het detectievenster 2 keer knipperen. De keuze tussen hoge of
lage gevoeligheid is sterk afhankelijk van de omgeving waarin de detector is
JP1 ON = Externe sabotagebeveiliging aangesloten. geplaatst met name de temperatuur/tocht is een belangrijke factor. Is deze
OFF = Geen externe sabotagebeveiliging aangesloten. constant hoog stel dan in op lage gevoeligheid.
Standaardinstelling is OFF. - ZET NU IN IEDER GEVAL MINISCHAKELAAR 1 TERUG OP OFF = de normale
JP3 ON = Leerstand detectiestand (anders zijn de batterijen in korte tijd leeg).
OFF = Normale 24 uur stand - Schroef de behuizing vast op de gemonteerde achterwand. Er mag nu niets meer
Standaardinstelling is OFF. knipperen of oplichten, ook niet bij beweging.
JP4 ON = Alarmduur 10 minuten
OFF = Alarmduur 3 minuten Draadloos magneetkontakt met externe magneet SA63M (b)
Standaardinstelling is OFF. Deze detector wordt binnenshuis toegepast bij deuren en vensters. Er zijn 2
JP5 ON = Gebruik van oplaadbare batterijen componenten, de detector en een magneet. 1 deel wordt op het kozijn en het andere
OFF = Gebruik van normale alkaline batterijen. komt op raam of deur, zodra de deur of raam geopend wordt, wordt er een alarmsignaal
Standaardinstelling OFF. verzonden. Drie LR03 type AAA 1,5 V batterijen zorgen voor de voeding. Er is een
controle-led ingebouwd. Als deze oplicht bij activering moeten de batterijen vervangen
Er zijn standaard in de centrale (a) GEEN batterijen geplaatst. Wij adviseren dit wel
worden. Voor montage op moeilijk bereikbare plaatsen of brede kozijnen is het mogelijk
te doen omdat dan het systeem ook bij eventuele stroomuitval blijft werken. LET OP
om het externe contact te gebruiken. Hierdoor is montage bij nagenoeg elke denkbare
!! Als JP5 op ON gezet wordt controleer dan of er werkelijk oplaadbare batterijen
situatie mogelijk.
zijn geplaatst anders is brand- en ontploffingsgevaar niet denkbeeldig. Een jumper
- Monteer een magneetcontact NOOIT aan de zijde waar de scharnieren zitten.
is niets anders dan een schakelaar bestaande uit 3 pennen (5a) en een verbinding.
- Plaatsing aan de bovenzijde heeft de voorkeur. Links of rechts draaien van deur of
Deze wordt met de hand op 2 van de 3 pennen geschoven. (5b) Hierdoor is ON en
raam is dan niet belangrijk.
OFF schakelen mogelijk.
- Draai het schroefje aan de onderzijde los (21a) en open het deksel (21b).
- Schroef de montageplaat op het kozijn (22a). Plaats de type AAA 1,5V batterijen
- Sluit de adapter (e) aan op JB1 (6a) en voer de snoer door de gleuven naar
(g) op juiste manier (22b) en sluit de detector weer (22c).
beneden (6b).
- Bevestig de magneet zodanig op het raam of de deur dat de lijn op de detector
- Steek de adapter (e) in een wandcontactdoos. Er klinkt een pieptoon en de
en op de magneet precies doorloopt. De opening mag max. 5 mm zijn (23).
power-led aan de voorzijde van de centrale (a) moet branden (7) Dit is de
- Indien het externe contact wordt toegepast moet deze eerst met de detector
24-UUR STAND en geef aan dat het systeem functioneert.
worden verbonden door middel van de kabelaansluiting in de detector (24a).
- Het externecontact wordt daarna op het kozijn tegenover de magneet
De volgende actie is het aanmelden van de verschillende onderdelen op de centrale.
geschroefd (24b).
Het systeem moet hiervoor in de LEERSTAND geplaatst worden. Dit gaat als volgt:
- Het controleledje mag nu niet branden.
- Haal de adapter (e) uit de wandcontactdoos. en verwijder indien aanwezig de
- Het instellen van de SA63M is afhankelijk van het gebruik van het externe
batterijen uit de centrale (a)
contact. Als deze niet wordt gebruikt (normale situatie) moet minischakelaar 1
- Zet jumper JP3 op ON. Dat is de leerstand en steek de adapter (e) weer
op ON worden gezet (25a) en 2 op OFF.
in de wandcontactdoos.
- Bij gebruik van het externe contact moet minischakelaar 1 op OFF staan en
- Er klinkt een pieptoon en de power-led aan de voorzijde brandt weer. Nu echter
minischakelaar 2 op ON (25b).
samen met de zone-1 led (8)
- Open nu het raam of de deur. Het controleledje moet gaan branden.
Doorloop de volgende stappen voor het aanmelden van een afstandsbediening:
GEBRUIK
1- met de power toets de juiste zone(s) laten branden, bij een afstandsbediening is
Het gebruik van het systeem gaat volledig door middel van de afstandsbediening (d).
dit altijd zone 1 en 2 samen.
- Bij het indrukken van de knoppen moet het ledje branden.
2- Druk nu 3 seconden op de Arm/Disarm knop van de centrale (a)(10a).
- Het systeem volledig inschakelen gebeurt door het indrukken van de bovenste
Er klinken 3 pieptoontjes gevolgd door een lange pieptoon. De ledjes van de
inschakelknop (26a) . Alle zones worden hierdoor tegelijk ingeschakeld. Bij
gekozen zone gaan knipperen.(10b)
inschakelen is er 15 sec een pieptoon hoorbaar, dit is de inschakelvertragingstijd
3- Er is nu 30 sec tijd om de centrale (a) de ID-code te laten "leren". Iedere 3 sec.
om het pand te verlaten zonder alarm.
klinkt er een pieptoon.
Uitschakelen van het systeem gebeurt door het indrukken van de onderste
4- Druk op een willekeurige toets van de afstandsbediening(d)
schakelknop (27a). Let op, doe dit voordat het pand binnen gegaan wordt.
5- Als de centrale (a) de afstandsbediening herkent volgt een lange pieptoon, hierna
- Gedeeltelijk inschakelen gebeurt door de middelste inschakelknop in te drukken
kunnen andere onderdelen aangemeld worden.
(26b). Alleen de detectoren die gekoppeld zijn aan Zone 1 worden ingeschakeld.
In deze stand geeft de centrale geen pieptoon, de zone staat direct aan.
- Uitschakelen van het systeem gebeurt door het indrukken van de onderste
schakelknop (27a). Let op nu zal de centrale wel een pieptoon geven als deze
zone geactiveerd wordt voordat het systeem uitgezet wordt.
3 4
11 12
20
19
27
- Aan de zijkant zit de z.g. paniekknop (schuifje) (27b). Als dit omhoog wordt
geschoven wordt het systeem onmiddellijk geactiveerd ook al zou het systeem
in de 24-uur stand staan.
- Na een alarm blijft een van de zone led's branden, deze geeft aan waar het alarm
geweest is, bij het opnieuw inschakelen gaat deze led weer uit.
ACCESSOIRES
Op zowel zone 1 als 2 kunnen tot 10 magneetkontacten of bewegingsmelders
aangemeld worden. Tevens kunnen er 4 afstandsbedieningen aangemeld worden.
Afstandscodeslot
Als extra kan er ook een afstandscodeslot SA68C gebruikt worden met dit systeem,
het aanmelden gaat op dezelfde manier als de overige componenten, alleen bij het
programmeren moeten bij stap 1 de leds van zone 2 en emergency branden.
Extra sirene of flitslicht
Op de klemmenstrook kan ook een 12V sirene of flitslicht aangesloten worden, sluit
deze aan op de P+ en V- aansluiting, max 200mA belastbaar.
Draadloze gevelkast
In de centrale zit een zender om deze gevelkast SA68G draadloos aan te stuiren.
Stel dezelfde code in met behulp van de dipswitches (4c) in de centrale en
gevelkast.
Draadloze rookmelder
Als extra kan er ook een rookmelder SA68B gebruikt worden, het aanmelden gaat
op dezelfde manier als de overige componenten, alleen bij het programmeren
moeten bij stap 1 de led van emergency branden.
TIPS
- De detector en magneet van de SA63M kan men in plaats van vastschroeven ook
vastplakken met tweezijdig klevende (schuim)tape. Hierbij wel opletten dat de
sabotageschakelaar aan de achterzijde van de detector niet vastgeplakt wordt.
- Een magneetcontact is ook uitstekend te gebruiken voor de beveiliging van
kasten en/of vitrines.
- Plaats een bewegingsdetector niet recht tegenover een raam en vermijdt direct
invallend (zon)licht op het detectievenster. (Denk hierbij ook aan spiegels e.d.)
- Plaats een bewegingsdetector niet direct boven een radiator of andere
warmtebron. Denk ook aan de buizen. van de centrale verwarming.
- Vermijdt het monteren van detectoren op plaatsen waar buitensporige trillingen
kunnen optreden
- Denk aan de situatie dat huisdieren het systeem kunnen activeren. Als dit niet te
vermijden is kan de volgende "truc" geprobeerd worden: Monteer de
bewegingsdetector ONDERSTEBOVEN op ca. 1 meter (afhankelijk van de grootte
van het huisdier) vanaf de vloer. Er ontstaat dan een "vrije loopruimte" van ca.
60 tot 80 cm.
- Om baterijen te sparen wordt een detector automatisch in een spaar stand gezet,
na een detectie zal deze circa 1 minuut geen signaal geven. Let hierop bij het
testen, geef een detector de tijd om te activeren na een detectie.
SPECIFICATIONS
General
Frequentie 868 MHz
Distance 50m
Control unit
zones 3
adapter 12V 500mA DC
batery power 6x LR06 AA 1,5V (also rechargable)
Sabotage protected yes
Alarm output 12V/200mA
batery working time till about 48 uur
replace normal bateries every year
Remote
batery power 1x CR2032 3V lithium
batery life time till about 1 year
PIR Detector
batery power 3x LR06 AA 1,5V
batery life time till about 1 year
Detection angle 110°
Detection distance till 10m
Sabotage protected yes
Magnetic detector
batery power 3x LR03 AAA 1,5V
batery life time till about 1 year
Sabotage proected yes
DECLARATION OF CONFORMITY EG KONFORMITÄTSERKLÄRUNG
Company ROOS ELECTRONICS Firma ROOS ELECTRONICS
Address, City Broekakkerweg 15 5126 BD Adresse Broekakkerweg 15, 5126 BD
Postbus 115, 5126 ZJ GILZE of Postbox 115, 5126 ZJ GILZE
Country The Netherlands Land Niederlande
Declare that the product: Erklärung des Produktes:
Description Alarmsystem Artikelbeschreibung Alarmsystem
Product number HA63S Artikel-Nr.: HA63S
Trade mark ELRO Markenname ELRO
Is herewith confirmed to comply with the requirements set in the Council
Directive on the Approximation of the Member States relating to: Hiermit bestätigen wir, um die Anforderungen aus den Richtlinien des Rates über
die Annäherung der Mitgliedsstaaten zu befolgen, die Anerkennung folgender
Electro Magnetic Compatibility Directive (2004/108/EC) Richtlinien:
LVD Directive (2006/95/EC)
R&TTE Directive (1999/5/EC) Elektromagnetische Verträglichkeit (EMC) (2004/108/EC)
Restriction of Hazardous Substances Directive (2002/95/EC) Niederspannungsrichtlinie (LVD) (2006/95/EC)
R&TTE-Anforderung (1999/5/EC)
Assessment of compliance of the product with the requirements relating to EMC Beschränkung der Gefährlicher Stoffe (2002/95/EC)
was based on the following standards:
Die Bewertung des Produktes bezüglich der Anforderung bezüglich EMC basiert
EN 301 489-1 :V1.6.1 :2005 & EN 301 489-3 :V1.4.1 :2002 auf den folgenden Standards:
EN 55022 :2006, Class B, EN 61000-3-2 :2006, Class A
EN 61000-3-3 :1995 +A1 :2001 +A2 :2005 EN 301 489-1 :V1.6.1 :2005 & EN 301 489-3 :V1.4.1 :2002
EN 61000-4-2 :1995 +A1 :1998 +A2 :2001 EN 55022 :2006, Class B, EN 61000-3-2 :2006, Class A
EN 61000-4-3 :2002 +A1 :2002 & EN 61000-4-4 :2004 EN 61000-3-3 :1995 +A1 :2001 +A2 :2005
EN 61000-4-5 :2006 & EN 61000-4-6 :1996 +A1 :2001 EN 61000-4-2 :1995 +A1 :1998 +A2 :2001
EN 61000-4-11 :2004 EN 61000-4-3 :2002 +A1 :2002 & EN 61000-4-4 :2004
EN 61000-4-5 :2006 & EN 61000-4-6 :1996 +A1 :2001
The requirements relating to Electrical Safety was based on the following EN 61000-4-11 :2004
standards:
EN 50371 :2002 Die Anforderungen bezuglich Elektrisch Sicherheit basiert auf den folgenden
EN 60950-1 :2001 +A11 :2004 Standards:
EN 50371 :2002
The requirements relating RF was based on the following standard: EN 60950-1 :2001 +A11 :2004
EN 300 220-1 :V2.1.1 :2006 & EN 300 220-2 :V2.1.2 :2007
Die Anforderungen bezüglich RF basiert auf den folgenden Standards:
EN 300 220-1 :V2.1.1 :2006 & EN 300 220-2 :V2.1.2 :2007
CE DECLARATION DE CONFORMITE
Société ROOS ELECTRONICS
Adresse/Ville Broekakkerweg 15, 5126 BD
868MHz - HA63S
of Boite postale 115, 5126 ZJ GILZE
Pays Pays-Bas
Déclarons que le produit :
Description Système d'alarme
Référence produit HA63S
Marque de commercialisation ELRO
Est certifié conforme aux exigences définies dans la Directive du Conseil
d'approximation des Etats Membres suivante :
Compatibilité Electro magnétique (2004/108/EC)
Directive Basse Tension (2006/95/EC)
Directive R&TTE (1999/5/EC)
Restriction de substances dangereuses (2002/95/EC)
L'évaluation de conformité du produit par rapport aux exigences de Compatibilité
Electro Magnétique a été effectuée sur la base des normes suivantes :
EN 301 489-1 :V1.6.1 :2005 & EN 301 489-3 :V1.4.1 :2002
EN 55022 :2006, Class B, EN 61000-3-2 :2006, Class A ROOS ELECTRONICS Gilze - Holland - WWW.ELRO.EU
EN 61000-3-3 :1995 +A1 :2001 +A2 :2005 Roos Electronics GmbH Arnsberg, Germany
EN 61000-4-2 :1995 +A1 :1998 +A2 :2001 EDEN, Vallauris, France - www.eden.fr
C H Byron Corporation, Bromsgrove, U.K. - www.chbyron.com
EN 61000-4-3 :2002 +A1 :2002 & EN 61000-4-4 :2004
EN 61000-4-5 :2006 & EN 61000-4-6 :1996 +A1 :2001
Authorized representative: Mr. Ad Netten
EN 61000-4-11 :2004
Product manager
Les exigences Electriques surette ont été vérifiées par rapport a la norme
suivante
EN 50371 :2002
EN 60950-1 :2001 +A11 :2004
Les exigences radio ont été vérifiées par rapport à la norme suivante :
EN 300 220-1 :V2.1.1 :2006 & EN 300 220-2 :V2.1.2 :2007
DECLARATION OF CONFORMITY IN OTHER LANGUAGES ON WWW.ELRO.EU
5 6
13 14
21 22
HA63S
- www.rooselectronics.de
2 ZONE DRAADLOOS ALARMSYSTEEM
Date: 24.03.2009 - CONTROLE UNIT
- BEWEGINGSMELDER
- MAGNEETCONTACT
- AFSTANDSBEDIENING
SYSTÈME D'ALARME SANS FIL 2 ZONE
- UNITÉ DE CONTRÔLE
- DÉTECTEUR DE MOUVEMENTS
- CONTACT MAGNÉTIQUE
- TÉLÉCOMMANDE
2 ZONE WIRELESS ALARMSYSTEM
- CONTROL UNIT
- MOVEMENT DETECTOR
- MAGNET CONTACT
- REMOTE CONTROL
2 ZONE FUNK ALARMSYSTEM
- KONTROLLEINHEIT
- BEWEGUNGSMELDER
- MAGNETKONTAKT
- FERNBEDIENUNG
BEZPRZEWODOWY SYSTEM ALARMOWY
- UKŁAD STEROWANIA
- CZUJNIK RUCHU
- ELEMENTOWE STYKI MAGNETYCZNE
- PILOT ZDALNEGO STEROWANIA
SISTEMA DE ALARMA INALÁMBRICO
- UNIDAD DE CONTROL
- DETECTOR DE MOVIMIENTO
- CONTACTO MAGNÉTICO
- MANDO A DISTANCIA
7
15
23
8
16
24
