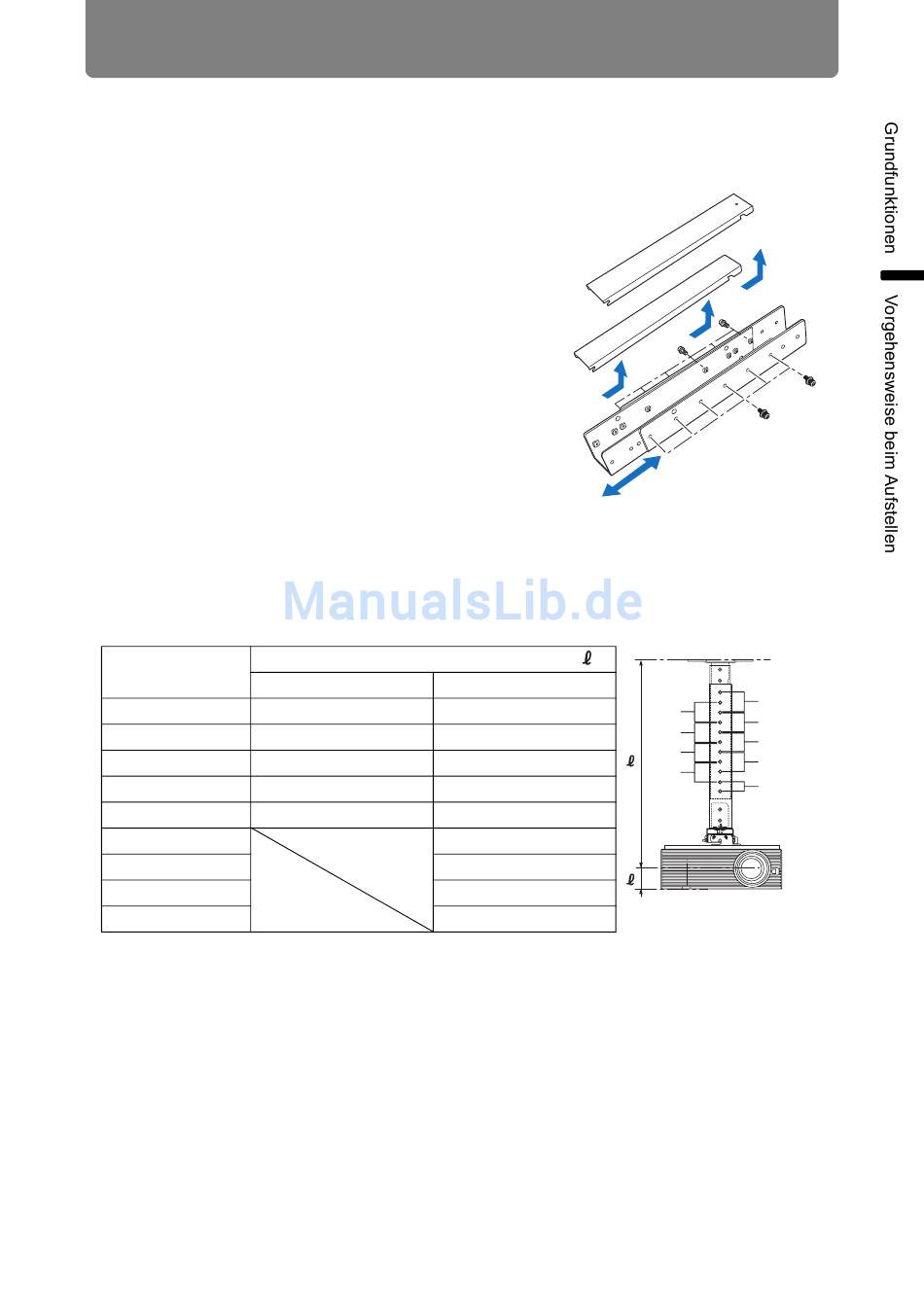

■ Montage an einer hohen Decke
Verwenden Sie das optionale Verlängerungsrohr RS-CL08 oder RS-CL09 für eine
hohe Decke.
Vorbereitungen: Die Länge des Rohrs an
die Höhe der Decke anpassen
1 Entfernen Sie die Abdeckungen vom Außen-
und Innenrohr, indem Sie sie leicht
verschieben und anheben, wie in der
Abbildung gezeigt.
2 Entfernen Sie vier Schrauben M5 seitlich aus
dem Außenrohr, passen Sie die Länge des
Innenrohrs an die Einbauhöhe des Projektors
an und sichern Sie das Rohr anschließend mit
den vier Schrauben M5.
• In Schritt 2 setzen Sie die Schrauben so ein,
dass dazwischen ein Schraubenloch frei bleibt.
Bei auf maximale Länge ausgezogenem
Verlängerungsrohr setzen Sie die Schrauben in
zwei benachbarte Schraubenlöcher ein.
Vergrößerte Länge, wenn Verlängerungsrohr angebracht wurde
(bei Linsenverschiebung von 0%)
Abstand von der Decke zur Objektivachse ( )
Schraubenloch
a
b
c
d
e
f
g
h
i
1
Das Verbindungsblech vorübergehend von der Deckenmontagehalterung
trennen (Vorbereitungen auf Seite
2
Ein Loch in der Decke anbringen (Schritt 1 auf Seite 44)
3
Die Deckenmontagehalterung an der Decke befestigen (Schritt 2 auf
Seite 44)
4
Die Grundplatte am Projektor befestigen (Schritt 3 auf Seite 45)
5
Befestigen Sie den Sicherungskabel-Draht (Schritt 4 auf Seite 45)
RS-CL08
57,9 cm
62,9 cm
67,9 cm
72,9 cm
77,9 cm
44
47
Vorgehensweise beim Aufstellen
1
RS-CL09
77,9 cm
82,9 cm
87,9 cm
92,9 cm
97,9 cm
102,9 cm
107,9 cm
'
112,9 cm
117,9 cm
)
2
a
b
c
d
e
f
g
h
i
