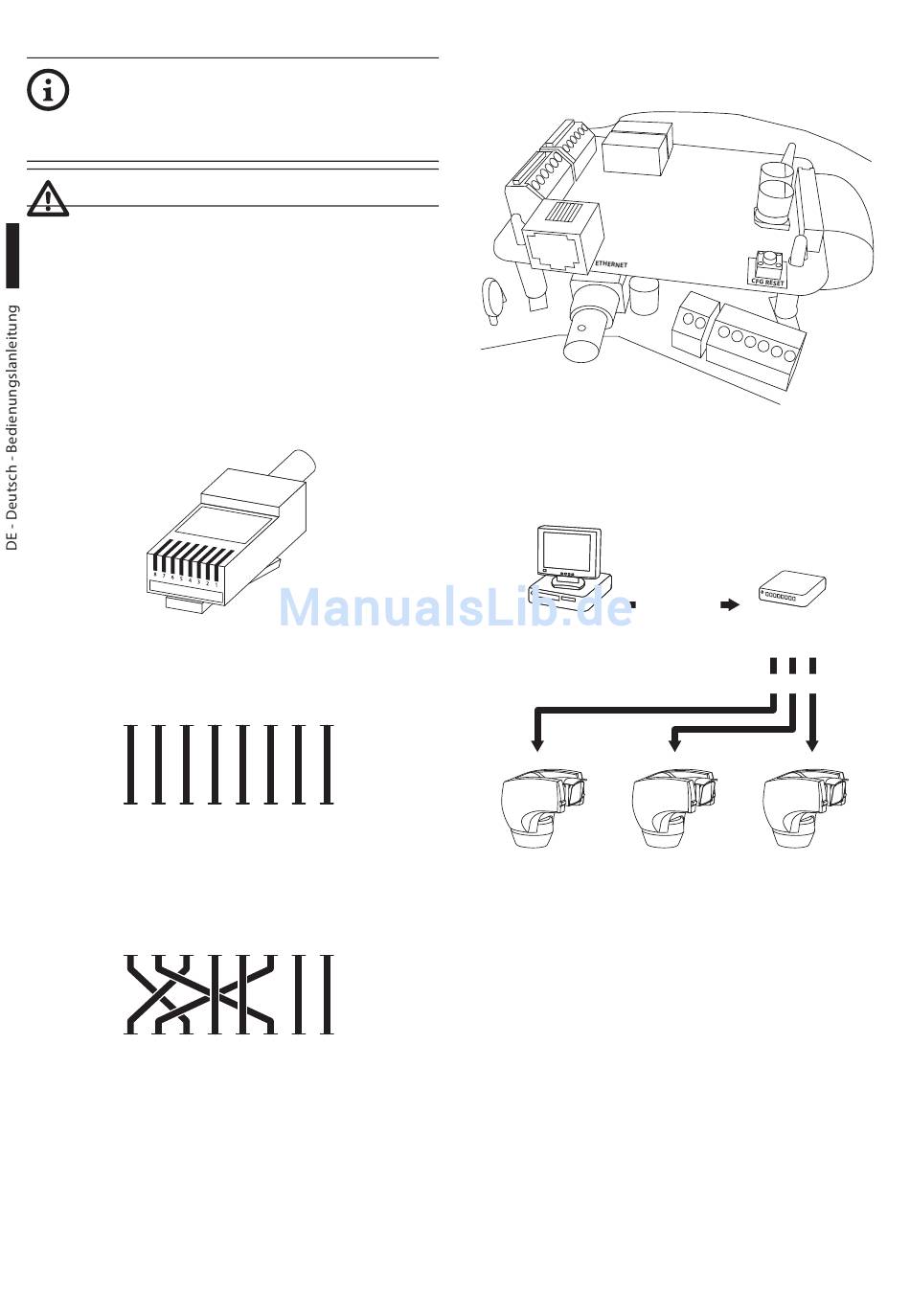

7.1.6 Anschluss der Ethernet-Netz-Kabel
Die Übertragung der Telemetrie und des
Videosignals erfolgt über das Ethernet-
Netzkabel. Nicht das Kabel RS-485 und das
Videokabel anschließen.
Funktionsmodus nur bei IP-Version gültig.
Für den Anschluss des Netzkabels ist ein Kabel UTP:
Kategorie 5E oder höher, 4 Paare, Höchstlänge 100m
erforderlich.
Das Ethernetkabel mit dem Steckverbinder RJ45
crimpen.
Dies hat direkt zu erfolgen, wenn man über Hub oder
Switch geht, oder über Kreuz, wenn der Anschluss für
eventuelle Kontrollen direkt am PC vorgenommen
wird.
Abb. 16 Gecrimptes Kabel.
1
2
3
1
2
3
Abb. 17 Gerades Kabel.
1
2
3
1
2
3
Abb. 18 Kreuzkabel.
18
A
4
5
6
7
8
4
5
6
7
8
B
A
4
5
6
7
8
4
5
6
7
8
B
Das gecrimpte Netzkabel an den Steckverbinder
RJ45 anschließen, der sich auf der Basis der Einheit
befindet.
Abb. 19
Eine typische Installation zeigt das nachstehende
Beispiel.
UTP cat 5E
Personal
Computer
Abb. 20
Hub / Switch
UTP cat 5E
MNVCUCZ_1351_DE
