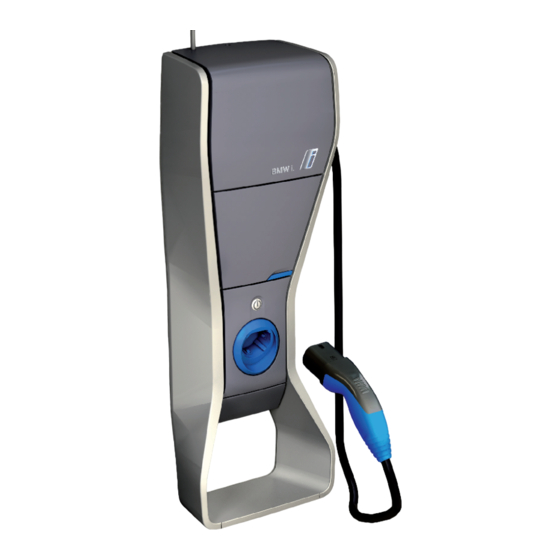

- Seite 1 BMW i Freude am Fahren Wallbox Pure...
-
Seite 3: Inhaltsverzeichnis
Wallbox Pure Bedienungsanleitung Inhalt Impressum Ihre Wallbox Pure Vorteile Hinweise zu Sicherheit und Garantie Bedienelemente und Anzeigen Fahrzeug laden Neustart und Fehlersuche Pflege, Wartung und Entsorgung CE-Konformitätserklärung... -
Seite 5: Impressum
München, Deutschland www.bmw.com Original-Bedienungsanleitung Copyright ©2013 BMW AG München Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung, bleiben vorbehalten. Kein Teil der Dokumentation darf in irgendeiner Form (durch Fotokopie, Scannen, oder ein anderes Verfahren) ohne schriftliche Zustim- mung der Bayerische Motorenwerke Aktiengesellschaft reproduziert oder unter Verwendung elektro- nischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. -
Seite 6: Ihre Wallbox Pure Vorteile
Ihre Wallbox Pure Vorteile 360° Electric Mobility Wir freuen uns, dass Sie sich mit der BMW Wallbox Pure für die Mobilität von morgen entschieden ha- ben. Niedrige Emissionen und höchste Umweltfreundlichkeit stehten bei Electric Mobility ganz vorne. Mit Ihrer BMW Wallbox Pure profitieren Sie von zukunftweisender Ergonomie und technischer Intelli- genz, eleganter Ästhetik und höchstem Komfort:... -
Seite 7: Hinweise Zu Sicherheit Und Garantie
Hinweise zu Sicherheit und Garantie Bedienungsanleitung lesen Die BMW Wallbox Pure schenkt Ihnen Freude am Fahren in einer neuen Dimension. Diese Bedie- nungsanleitung hilft Ihnen, Ihr BMW Elektro- oder Hybridfahrzeug optimal und sicher aufzuladen. Ak- tualisierungen nach Redaktionsschluss finden Sie im Internet auf www.bmw.com. - Seite 8 Aufbau, Montage und Bedienung elektrischer Geräte; sie wurden im Umgang mit elektrischen Risiken geschult. Garantie Zu den jeweils gültigen Garantiebedingungen kann Ihr BMW Händler Auskunft geben. Die Wallbox Pure muss stets in der vorgesehenen, laut Installations- und Bedienungsanleitung beschriebenen, Art installiert und bedient werden.
-
Seite 9: Bedienelemente Und Anzeigen
Bedienelemente und Anzeigen Bedienkonzept der Zukunft Die Wallbox Pure besticht durch höchste Ergonomie und komfortable Einhand-Bedienung. Machen Sie sich daher zuerst mit den Bedienelementen vertraut: Fahrzeugstecker mit Ladekabel Wetterfester Steckerhalter Untere Ablage Schlüsselschalter Stop/Start-Taste mit LED-Anzeige Oberes Staufach Wetterfester Steckerhalter Ein praktischer Halter schützt die elektrischen Kontakte am Fahrzeugstecker vor Nässe, Schäden und... - Seite 10 Schlüsselschalter Ein Schlüsselschalter oben im Staufach verhindert die unberechtigte Nutzung der Wallbox Pure: Der Schlüssel (1) lässt sich in beiden Stellungen (2) abziehen: Entriegelt Normaler Betrieb. LED-Anzeige in Stop/Start-Taste zeigt aktuellen Lade- und Betriebszustand (siehe Folgeseite). Verriegelt Stop/Start ist ausgeschaltet.
-
Seite 11: Led-Anzeige
Stop/Start-Taste Mit der Stop/Start-Taste können Sie den Ladevorgang unterbrechen und fortsetzen, ohne den Fahr- zeugschlüssel zu benutzen. LED-Anzeige Die LED-Anzeige der Stop/Start-Taste zeigt, ob Ihr Fahrzeug lädt oder nicht. Je nach Schlüsselstel- lung, Lade- und Betriebszustand blinkt oder leuchtet die LED-Anzeige in folgenden Farben: Farbe Schlüsselschal- Fahrzeug... -
Seite 12: Fahrzeug Laden
Fahrzeug laden Gefahr durch Stromschlag, Kurzschluss oder Überhitzung! Zum Laden immer Fahrzeuganleitung befolgen! Wie Sie das Ladekabel mit dem Fahrzeug verbinden, entnehmen Sie bitte der Betriebsanlei- tung Ihres Fahrzeugs. Fahrzeug anschließen Schlüsselschalter entriegeln. Fahrzeugstecker (1) aus Halterung ziehen. Stecker (1) zum Ladeanschluss am Fahrzeug führen und dort gemäß Fahrzeuganleitung einstecken. Auch bei Nässe und Schnee lässt sich der Fahrzeugstecker wetterfest mit dem Fahrzeug ver- binden. -
Seite 13: Ladevorgang Starten
Hinter dem BMWi Schriftzug ist ein NFC-Transponder. Halten Sie ein NFC-fähiges Smartphone vor den Schriftzug, um die BMW 360electric Website zu öffnen. Bei installierter BMWi Remote App (er- hältlich in gängigen App Stores) lässt sich der NFC-Transponder zum Öffnen der App programmieren. -
Seite 14: Ladevorgang Beenden
Ladevorgang beenden Schritt Vorgehensweise Hinweis Fahrzeug ist verbunden und lädt: LED-Anzeige Anzeige am Ladeanschluss vom Fahr- blinkt blau. zeug blinkt blau. Fahrzeug ist verbunden, Laden ist beendet: Anzeige am Ladeanschluss vom Fahr- LED-Anzeige leuchtet konstant blau. zeug: siehe Fahrzeuganleitung. Laden beenden: Fahrzeug beendet Ladevorgang: An- Stop/Start-Taste drücken. -
Seite 15: Neustart Und Fehlersuche
Neustart und Fehlersuche Nach Stromausfall startet die Wallbox Pure automatisch neu: Zunächst erfolgt ein Selbsttest: Die LED-Anzeige in der Stop/Start-Taste leuchtet nacheinander je ei- ne Sekunde blau, grün und rot. Leuchtet Stop/Start-LED (1) anschließend blau, ist die Wallbox Pure wieder einsatzbereit. Fehlermeldungen Wurde ein Fehler erkannt, blinkt die LED in der Stop/Start-Taste rot: Stop/Start-Taste fünf Sekunden drücken... -
Seite 16: Fehlercodes In Led-Anzeige
Fehlercodes in LED-Anzeige LED-Status Ursache Behebung Anmerkung Stromzufuhr unterbrechen Rot Gelb Rot Gelb Elektronik Wallbox-Fehler oder Schalt- Fachkraft muss Anschlüsse schütz Schaltschütz prüfen Stromzufuhr wiederherstellen Dauert Fehlercode an: Wall- box Installations-Service ho- Stromzufuhr unterbrechen Rot Blau Rot Blau Kabelverbin- Wallbox-Fehler dung Fachkraft muss Anschlüsse Ladekabel an Elektronik prü-... -
Seite 17: Pflege, Wartung Und Entsorgung
Pflege, Wartung und Entsorgung Keine aggressiven Lösungs- oder Reinigungsmittel Reinigen Sie das Außengehäuse der Wallbox Pure nach Bedarf mit einem feuchten Lappen. Keine ag- gressiven Substanzen nutzen. Gefahr durch aggressive Lösungs- und Reinigungsmittel! Gesundheits- und Sachschäden können die Folge sein! Die Wallbox Pure nur mit mildem Spül- und Reinigungsmittel, etwa von BMW, reinigen. -
Seite 18: Ce-Konformitätserklärung
CE-Konformitätserklärung Die vollständige CE-Konformitätserklärung (Niederspannungsrichtline LVD und Richtlinie zur Elektro- magnetischen Verträglichkeit EMV) finden Sie auf folgender Website des Herstellers:... - Seite 20 Mehr über BMW www.bmw.de www.bmw.com Freude am Fahren 01 29 2 355 297 09/2013...
