Riemenspannung einstellen
1.
Stellhebel (2) am Vierkant (5) gegenhalten.
2.
Stellhebel drehen, bis der Antriebsriemen (4) entspannt ist.
3.
Schraube (1) und (3) lösen.
4.
Mit Montagevorrichtung Abstandsmaß (A) durch drehen des Stellhebels (2) einstellen.
5.
Schraube (1) und (3) festziehen.
6.
Abstandsmaß (A) mit Montagevorrichtung messen.
Abschließende Schritte
1.

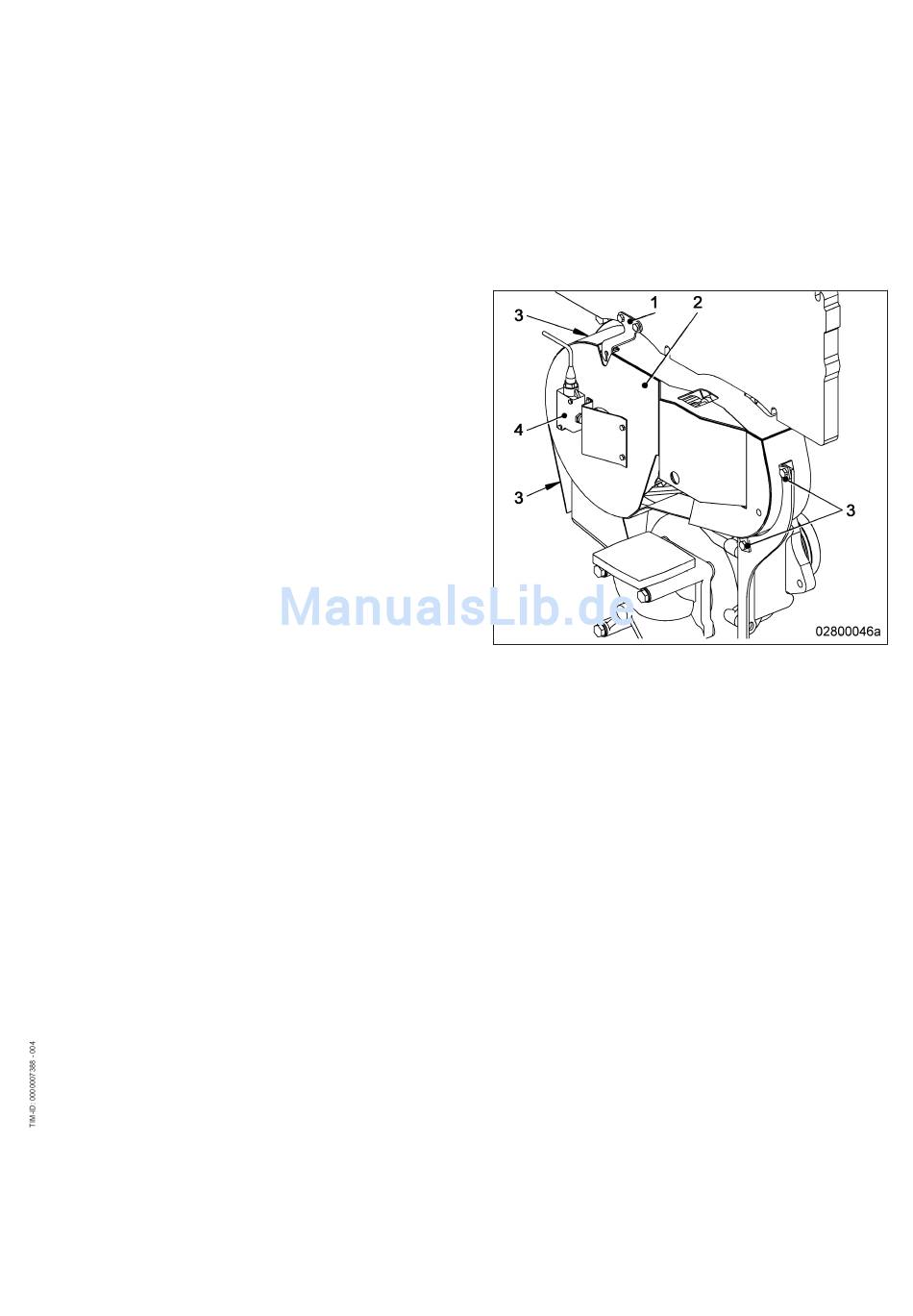

Schutzvorrichtung (2) anbauen.
2.
Schrauben (3) der Schutzvorrichtung (2)
anschrauben.
3.
Zeiger (1) anbauen.
4.
Endschalter (4) anbauen .
MS150031/05D 2013-01 | Arbeitenbeschreibung | 217
