WeiderPro 4500 Bedienungsanleitung Seite 19

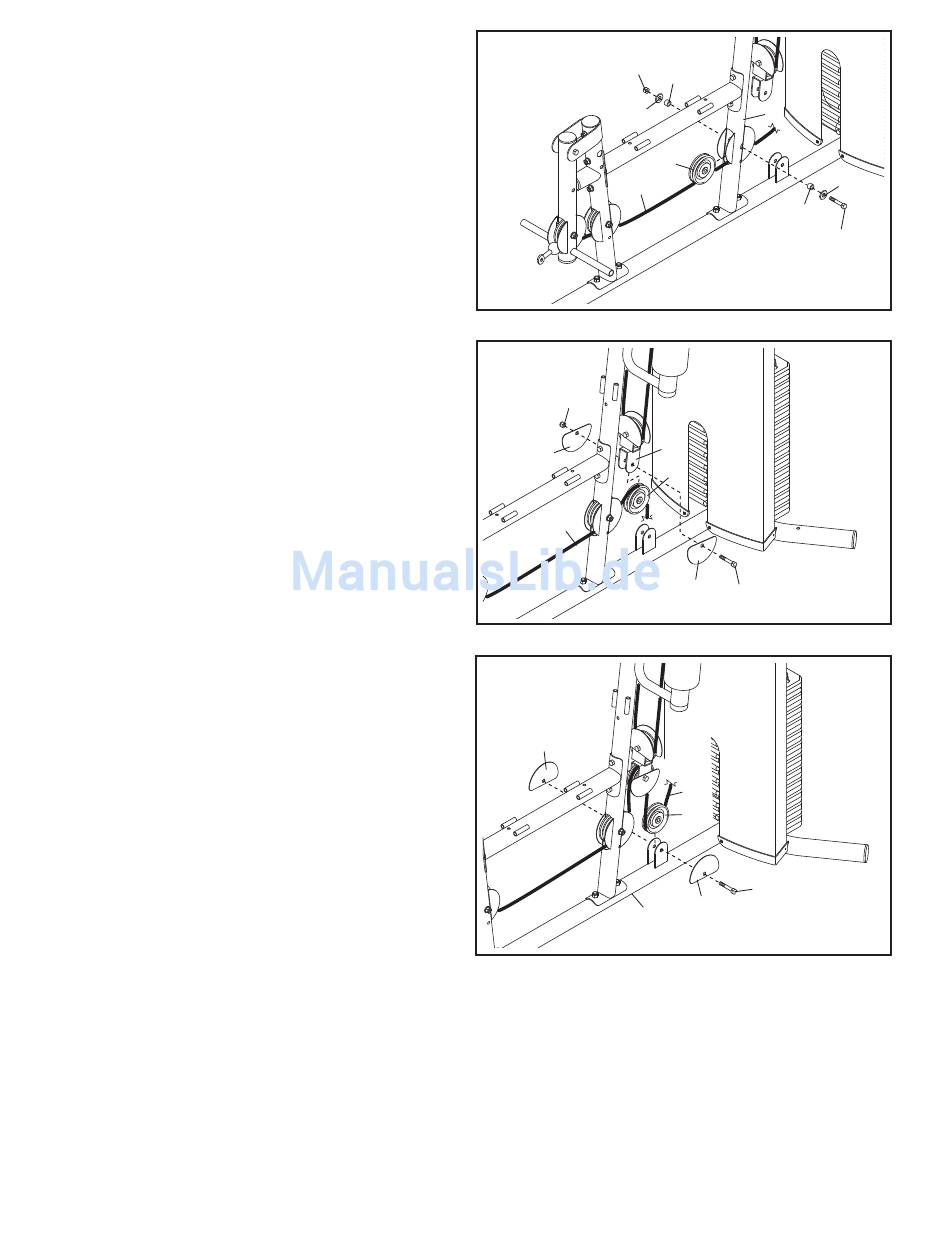

26. Befestigen Sie eine 90mm Rolle (48) innerhalb
des Pfostens (3), über das niedrige Kabel (53),
mit einem M10 x 80mm Bolzen (71), zwei M10
Scheiben (57), zwei 19mm Abstandhalter (33),
und einer M10 Kontermutter (56).
27. Leiten Sie das niedrige Kabel (53) über eine
90mm Rolle (48). Befestigen Sie die Rolle und
zwei Halbschutzstücke (43) an die doppelte U-
Klammer (63) mit einem M10 x 45mm Bolzen
(81) und einer M10 Kontermutter (56). Sorgen
Sie dafür, dass sich die Halbschutzstücke
auf der Außenseite der doppelten U-
Klammer, wie angezeigt, befinden.
28. Leiten Sie das niedrige Kabel (53) unter eine
90mm Rolle (48). Fügen Sie einen M10 x 55mm
Bolzen (66) durch zwei Halbschutzstücke (43),
die Basis (1), und die Rolle. Sorgen Sie dafür,
dass sich die Halbschutzstücke auf der
Außenseite der Klammer, wie angezeigt,
befinden.
26
56
57
53
27
56
43
53
28
43
1
19
33
3
48
33
71
63
48
43
81
53
48
66
43
57
