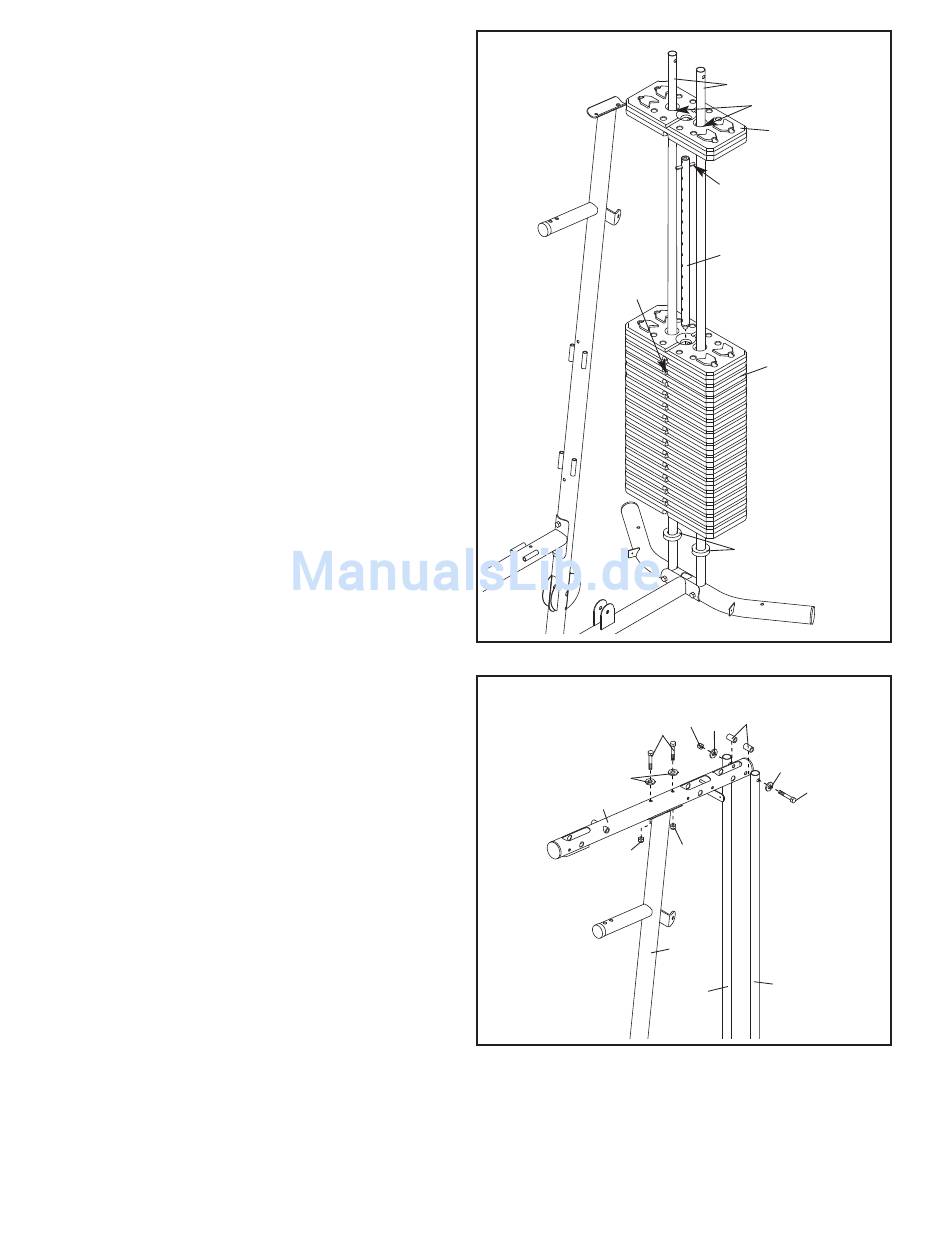

5. Schieben Sie die zwei Gewichtsstoßdämpfer
(27) auf die Gewichtsführung (21) auf. Legen
Sie vierzehn Gewichte (22) so aus, sodass sich
die Stiftlöcher auf der Unterseite befinden, und
schieben Sie die Gewichte auf die
Gewichtsführung auf.
Fügen Sie die Gewichtsröhre (24) in die
vierzehn Gewichte (22) ein. Sorgen Sie dafür,
dass der Stift auf der Gewichtsröhre wie
abgebildet ausgerichtet ist.
Mit Hilfe des mitgelieferten Schmierfett-
Päckchens, schmieren Sie die angezeigten
Löcher in einem Gewicht (22) ein. Schieben Sie
das Gewicht auf die Gewichtsführung (21) auf.
6. Befestigen Sie den oberen Rahmen (4) an den
Pfosten (3) mit zwei M8 x 80mm Bolzen (68),
zwei M8 Scheiben (59), und zwei M8
Kontermuttern (58). Ziehen Sie die
Kontermuttern noch nicht fest.
Befestigen Sie den oberen Rahmen (4) zwis-
chen den Gewichtsführung (21) mit einem M10
x 160mm Bolzen (74), zwei M10 Scheiben (57),
zwei 13mm Abstandhalter (76), und einer M10
Kontermutter (56). Ziehen Sie die
Kontermuttern noch nicht fest.
5
Stift-
loch
6
59
4
58
10
21
Schmierfett
22
Stift
24
22
27
57 76
56
68
57
74
58
3
21
21
