Seite 1 Laserdrucker Benutzerhandbuch Benutzerhandbuch WICHTIG: Lesen Sie dieses Handbuch vor der Inbetriebnahme Ihres Druckers aufmerksam durch. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
Seite 2 LBP3200 Laserdrucker Benutzerhandbuch...
Seite 3: Handbücher Für Dieses Gerät
Handbücher für dieses Gerät Die Handbücher für dieses Gerät sind wie folgt unterteilt. Bitte schlagen Sie in diesen Handbüchern nach, um ausführliche Informationen zu erhalten. Anleitungen mit diesem Symbol sind PDF-Dateien, die in der beiliegenden CD-ROM enthalten sind. CD-ROM Installation •...
Seite 4: Aufbau Dieses Handbuchs
Kapitel 6 Fehlerbehebung Kapitel 7 Anhang Wir haben uns sehr bemüht sicher zu stellen, dass dieses Benutzerhandbuch keine Ungenauigkeiten oder Fehler enthält. Wir arbeiten ständig an der Verbesserung unserer Produkte. Sollten Sie genauere Angaben benötigen, wenden Sie sich an Ihren Canon-Kundendienst.
Seite 5: Inhaltsverzeichnis
Inhalt Vorwort ............vii Benutzung dieses Handbuchs .
Seite 6 Papierart...........2-3 Abkürzungen von Papierformaten .
Seite 7 Installieren mit Plug & Play ........3-25 Nach dem Fertigstellen der Installation (Canon LBP3200-Gruppe) ..3-29 Drucken einer Testseite .
Seite 8 Manuelles Skalieren eines Dokuments ......4-36 Festlegen eines benutzerdeﬁnierten Papierformats....4-37 Festlegen der Druckqualität .
Seite 9 Verschiedene Probleme......... . 6-34 Kapitel 7 Anhang Technische Daten .
Seite 10: Vorwort
Vorwort Wir danken Ihnen, dass Sie sich für den Canon LBP3200 entschieden haben. Bitte lesen Sie dieses Handbuch vor der Inbetriebnahme des Gerätes aufmerksam durch, um sich mit seinen Leistungsmerkmalen vertraut zu machen und seine zahlreichen Funktionen voll auszuschöpfen. Bewahren Sie dieses Handbuch nach dem Durchlesen für späteres Nachschlagen an einem sicheren Ort auf.
Seite 11: In Diesem Benutzerhandbuch Verwendete Anzeigen
In diesem Benutzerhandbuch verwendete Anzeigen Die Screenshots des in diesem Handbuch verwendeten Computerbildschirms beziehen sich auf die Verwendung des LASER SHOT LBP3200 unter Windows 2000. Die zu drückenden Schaltﬂächen sind durch gekennzeichnet (siehe unten). Wenn mehrere Schaltﬂächen auf dem Screenshot des Computerbildschirms gedrückt werden können, sind alle Schaltﬂächen gekennzeichnet.
Seite 12: Rechtshinweise
Schließen Sie das Gerät an eine Steckdose in einem anderen Stromkreis als dem des • Empfängers an. Wenden Sie sich an Ihren örtlichen Canon-Vertragshändler oder einen erfahrenen • Radio-/Fernsehtechniker um Hilfe. Die Verwendung eines abgeschirmten Kabels ist zur Einhaltung der Auﬂagen für Klasse B gemäß...
Seite 13: Emv-Direktive (220 - 240-V-Modell)
■ 220 - 240-V-Modell Dieses Gerät wurde geprüft und entspricht den Grenzwerten für ein Digitalgerät der Klasse A gemäß Abschnitt 15 der FCC-Bestimmungen. Diese Grenzwerte dienen dem angemessenen Schutz vor schädlichen Störungen in einem kommerziellen Umfeld. Da dieses Produkt Funkfrequenzenergie erzeugt, verwendet und u. U. ausstrahlt, kann eine Installation und Benutzung entgegen den Anweisungen in diesem Handbuch Störungen im Funkverkehr verursachen.
Seite 14: Lasersicherheit (120-V/220 - 240-V-Modelle)
Lasersicherheit (120-V/220 - 240-V-Modelle) Laserstrahlen können für den menschlichen Körper gefährlich sein. Aus diesem Grund ist der Drucker durch das schützende Gehäuse und die äußere Abdeckung hermetisch verschlossen, so dass die Laserstrahlung nicht nach außen dringen kann. Bei normalem Betrieb durch den Benutzer kann keine Strahlung aus dem Gerät austreten.
Seite 15: Internationales Energy Star-Programm
Copyright 2003 Canon Inc. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von Canon Inc. in irgendeiner Form oder durch irgendwelche Mittel, sei es elektronisch oder mechanisch, auch nicht durch Fotokopie und Aufzeichnung, oder durch irgendein Informationsspeicher- oder -wiedergewinnungssystem reproduziert oder...
Seite 16: Haftungsablehnungserklärung
ANGEGEBEN UND OHNE EINSCHRÄNKUNG, FÜR DIE VERMARKTBARKEIT, HANDELSFÄHIGKEIT, TAUGLICHKEIT FÜR EINEN BESTIMMTEN VERWENDUNGSZWECK ODER DEN VERSTOSS GEGEN IRGENDWELCHE PATENTE. CANON INC. ÜBERNIMMT KEINE HAFTUNG FÜR DIREKTE, BEILÄUFIGE ODER FOLGESCHÄDEN IRGENDWELCHER ART, AUCH NICHT FÜR VERLUSTE ODER KOSTEN, DIE AUF DEN GEBRAUCH DIESES MATERIALS ZURÜCKZUFÜHREN SIND.
Seite 17: Rechtliche Beschränkung Auf Den Gebrauch Des Produkts Und Von Bildern
Rechtliche Beschränkung auf den Gebrauch des Produkts und von Bildern Die Verwendung Ihres Produkts zum Scannen, Drucken oder sonstigen Reproduzieren bestimmter Dokumente und der Gebrauch solcher gescannten, gedruckten oder sonst wie durch Ihr Produkt reproduzierten Bilder kann gesetzlich verboten sein und strafrechtliche und/oder zivilrechtliche Haftung zur Folge haben. Eine unvollständige Liste dieser Dokumente ist unten aufgeführt.
Seite 18: Wichtige Sicherheitsvorschriften
Sie umgehend den Netzschalter a a a a aus und ziehen Sie das USB-Kabel b b b b ab, falls Sie dieses verwenden. Trennen Sie anschließend das Netzkabel von der Steckdose c c c c , und wenden Sie sich an Ihren autorisierten Canon-Fachhändler vor Ort. - Halsketten und andere Metallgegenstände...
Seite 19 - Tassen, Vasen, Blumentöpfe und andere mit Wasser oder Flüssigkeiten angefüllte Behälter VORSICHT Stellen Sie den Drucker nicht an instabilen Orten, wie wackeligen Unterlagen, • geneigten Böden oder Orten mit starken Vibrationen auf, da der Drucker dadurch herunterfallen oder umkippen kann und Verletzungsgefahr besteht. Blockieren Sie niemals die Lüftungsschlitze am Drucker! Die Lüftungsschlitze dienen •...
Seite 20: Stromversorgung
Stromversorgung WARNUNG Beschädigen oder modiﬁzieren Sie nicht das Netzkabel! Stellen Sie auch keine • schweren Gegenstände auf das Netzkabel, ziehen Sie nicht am Netzkabel und verbiegen Sie es nicht zu sehr. Dadurch könnte es beschädigt werden, und es können Brände oder elektrische Schläge verursacht werden. Halten Sie das Netzkabel immer von Hitzequellen fern.
Seite 21: Handhabung
Lassen Sie immer ausreichend Platz um den Netzstecker herum, so dass er leicht • abgezogen werden kann. Wenn Gegenstände in der Nähe des Netzsteckers aufgestellt werden, kann es sein, dass sich der Netzstecker im Notfall nicht schnell abziehen lässt. Handhabung WARNUNG Versuchen Sie nie, den Drucker zu zerlegen oder zu modiﬁzieren.
Seite 22 Schalten Sie den Drucker aus Sicherheitsgründen aus, wenn Sie ihn für einen • längeren Zeitraum, z. B. über Nacht, nicht verwenden. Schalten Sie den Drucker außerdem mit dem auf der rechten Seite beﬁndlichen Netzschalter aus, und ziehen Sie zur Sicherheit den Netzstecker ab, wenn Sie den Drucker für einen längeren Zeitraum, z.
Seite 23: Wartung Und Inspektionen
Wartung und Inspektionen WARNUNG Beim Reinigen des Druckers schalten Sie zunächst den Netzschalter aus, trennen • das USB-Kabel ab und ziehen den Netzstecker ab. Wenn diese Schritte nicht beachtet werden, besteht die Gefahr, dass Brände oder elektrische Schläge verursacht werden. Reinigen Sie den Drucker mit einem leicht mit milder wässriger Spülmittellösung •...
Seite 24: Verbrauchsmaterialien
Die Fixiereinheit und ihre Umgebung im Inneren des Druckers können beim Betrieb • sehr heiß werden. Beim Entfernen von gestautem Papier oder Kontrollieren des Druckerinneren dürfen Sie die Fixiereinheit und deren Umgebung nicht berühren, da ansonsten die Gefahr von Verbrennungen oder elektrischen Schlägen besteht. Achten Sie beim Entfernen von gestautem Papier oder Ersetzen der Tonerpatrone •...
Seite 25 Maschinenlärminformations-Verordnung-3. GPSGV , 18.01.1991, zuletzt geändert am 06.01.2004 : Der folgende Schalldruckpegel hat EN ISO 7779 zur Grundlage. Beim Drucken Weniger als 70 dB (A) Die oben stehenden Angaben beziehen sich auf den maximalen Schalldruckpegel, gemessen mit allen möglichen Kombinationen des Druckers mit Elementen der Zusatzausstattung : Drucker F187900...
Seite 26: Bevor Sie Diesen Drucker In Betrieb Nehmen
Bevor Sie diesen Drucker in Betrieb nehmen KAPITEL Dieses Kapitel beschreibt die Hauptleistungsmerkmale und die grundlegenden Funktionen dieses Druckers. Merkmale und Vorteile ........... 1-2 Teile und ihre Funktionen .
Seite 27: Merkmale Und Vorteile
Auﬂösung Durch den Hochgeschwindigkeitsdruck mit 18 Blättern pro Minute ersparen Sie sich den Stress beim Warten auf das Druckergebnis. Der LBP3200 ist mit einer Drucker-Engine mit 600 dpi Auﬂösung ausgestattet. Dank der neuen automatischen Auﬂösungsverfeinerung von Canon können Bilder mit einer extrahohen Auﬂösung von 2400 dpi (äquivalent) x 600 dpi erzielt werden.
Seite 28 Leistungsaufnahme und ein schneller Start ermöglicht. Dank dieser innovativen Technologie wird die Fixierheizeinheit umgehend und nur während des Drucks erhitzt, wodurch die Aufwärmzeit eingespart wird. Der LBP3200 beﬁndet sich also immer im Betriebsbereitschaftsmodus und ist jederzeit zum Drucken bereit. Außerdem beträgt der durchschnittliche Stromverbrauch im Betriebsbereitschaftsmodus lediglich etwa 7 W.
Seite 29: Teile Und Ihre Funktionen
Teile und ihre Funktionen Dieser Abschnitt beschreibt Namen und Funktionen der einzelnen Teile, damit Sie diesen Drucker richtig kennenlernen und seine Funktionen ordnungsgemäß nutzen können. VORSICHT Blockieren Sie niemals die Ventilationsöffnungen am Drucker! Die Ventilationsöffnungen dienen der ordnungsgemäßen Belüftung der Bauteile im Inneren des Druckers.
Seite 30: Rückansicht
g g g g Papierführung h h h h Frontabdeckung Richten Sie diese Papierführung an den Rändern Wird geöffnet, wenn Tonerpatronen ausgetauscht des Papiers aus, damit das Papier problemlos oder Papierstau beseitigt werden soll. eingezogen werden kann. Rückansicht a a a a Netzeingang e e e e USB-Anschluss Wird mit dem mitgelieferten Netzkabel verbunden.
Seite 31: Innenansicht
Innenansicht a a a a Tonerpatronenführung b b b b Schwarze Schicht Drücken Sie beim Einsetzen der Tonerpatrone auf Ziehen Sie diese Schicht nicht ab. selbige, während Sie gleichzeitig die Auskerbungen an beiden Seiten der Tonerpatrone an dieser Führung ausrichten. (Siehe S. 5-5.) Teile und ihre Funktionen...
Seite 32: Anschließen Des Netzkabels
Anschließen des Netzkabels Dieser Abschnitt beschreibt das Verfahren zum Anschließen des Netzkabels. Bevor Sie das Netzkabel anschließen, lesen Sie den Abschnitt "Wichtige Sicherheitsvorschriften," auf S. xv. WARNUNG Beschädigen oder modiﬁzieren Sie nicht das Netzkabel! Stellen Sie auch keine • schweren Gegenstände auf das Netzkabel, ziehen Sie nicht am Netzkabel und verbiegen Sie es nicht zu sehr.
Seite 33 VORSICHT Verwenden Sie keine anderen Stromversorgungen als die hier angegebenen; • andernfalls besteht die Gefahr von Bränden oder elektrischen Schlägen. Wenn Sie das Netzkabel abziehen möchten, müssen Sie immer den Stecker • anfassen. Durch Ziehen am Kabel könnten die Kabeladern freigelegt oder gebrochen werden, oder das Netzkabel kann anderweitig beschädigt werden.
Seite 34 Stecken Sie das mitgelieferte Netzkabel in den Netzeingang. Stecken Sie den Netzstecker in die Steckdose. Anschließen des Netzkabels...
Seite 35: Ein-/Ausschalten Des Druckers
Ein-/Ausschalten des Druckers Der Netzschalter zum Ein- und Ausschalten des Druckers beﬁndet sich an der rechten Seite des Druckers. Beachten Sie immer die folgenden Anweisungen, um unerwartete Probleme zu vermeiden. Einschalten des Druckers Wenn Sie mit dem Drucker arbeiten möchten, müssen Sie die Seite " " des Netzschalters drücken, um den Drucker einzuschalten.
Seite 36: Ausschalten Des Druckers
Die Netzstromanzeige leuchtet auf, und der Drucker führt einen Selbstdiagnosetest aus. Wenn dabei keine Anormalitäten gefunden werden, ist der Drucker zum Drucken bereit. Ausschalten des Druckers Befolgen Sie die unten stehenden Anweisungen, um den Drucker auszuschalten. WICHTIG Wenn der Drucker in einem Netzwerk verwendet wird, müssen Sie sicher stellen, dass •...
Seite 37: Anschließen An Einen Pc
Anschließen an einen PC Dieser Abschnitt beschreibt, wie der Drucker an einen Computer angeschlossen wird. Da dieser Drucker mit einem USB-Anschluss ausgestattet ist, können Sie diesen über ein USB-Kabel an einen Computer anschließen. Bei Verwendung eines USB-Kabels kann dieser Drucker an einen Computer angeschlossen werden, der mit einem USB-Anschluss ausgestattet ist.
Seite 38: Schließen Sie Das Quadratische Ende Des Usb-Kabels (B-Typ)
Schließen Sie das quadratische Ende des USB-Kabels (B-Typ) an den USB-Anschluss an der Rückseite des Druckers an. Schließen Sie das ﬂache Ende (A-Typ) des USB-Kabels an den USB-Anschluss des Computers an. HINWEIS Nach dem Anschließen des USB-Kabels installieren Sie die Software für diesen Drucker entsprechend den Anweisungen im Computer-Bildschirm.
Seite 39 1-14 Anschließen an einen PC...
Seite 40: Einlegen Und Ausgeben Von Papier
Einlegen und Ausgeben von Papier KAPITEL Dieses Kapitel erläutert die Papierarten, die mit diesem Drucker verwendet werden, sowie das Einlegen und die Ausgabe des Papiers. Papieranforderungen ........... . 2-2 Verwendbares Papier .
Seite 41: Papieranforderungen
Papieranforderungen Verwendbares Papier Um optimale Leistung zu garantieren, verwenden Sie nur Papier, das den unten angegebenen Speziﬁkationen entspricht. Verwendung ungeeigneten Papiers kann die Druckqualität beeinträchtigen und Papierstaus verursachen. WICHTIG In den folgenden Fällen kann die Druckgeschwindigkeit auf Grund der • Sicherheitsfunktion, die den Drucker vor Hitzeschäden schützt, stufenweise abnehmen.
Seite 42: Papierart
Papierquelle Papierformat Größe Manueller Kassette Einzugschacht US-Executive 184,1 mm x 266,7 mm 7,25 Zoll x 10,50 Zoll Umschlag C5 162,0 mm x 229,0 mm 6,38 Zoll x 9,02 Zoll Umschlag COM10 104,9 mm x 241,3 mm 4,13 Zoll x 9,50 Zoll Umschlag DL 110,0 mm x 220,0 mm 4,33 Zoll x 8,66 Zoll...
Seite 43 ■ Normal-Papier Dieser Drucker kann auf Normal-Papier mit einer Breite von 76,2 bis 215,9 mm, einer Länge von 127,0 bis 355,6 mm und einem Gewicht von 64 bis 90 g/m drucken. Dazu gehören auch die genormten Papierformate A4, B5, A5, US-Legal, Letter und US-Executive.
Seite 44: Abkürzungen Von Papierformaten
■ Umschlag Dieser Drucker kann auf Umschlag C5, Umschlag COM10, Umschlag DL und Umschlag Monarch drucken. WICHTIG Im Folgenden sind die bedruckbaren Umschläge für diesen Drucker aufgeführt. • Umschlag DL Umschlag Monarch 110,0 mm x 220,0 mm 98,5 mm x 190,5 mm (4,33 Zoll x 8,66 Zoll) (3,88 Zoll x 7,50 Zoll) Umschlag C5...
Seite 45: Bedruckbarer Bereich
Papierformat Papierführung Umschlag C5 ENV. ISO-C5 Umschlag COM10 ENV. COM10 Umschlag DL ENV. DL Umschlag Monarch ENV. MONARCH Bedruckbarer Bereich Im Folgenden sind die bedruckbaren Bereiche für diesen Drucker aufgeführt. ■ Normal-Papier / Schweres Papier / Folie / Etikett Auf einem 5 mm breiten Rand an allen Seiten kann nicht gedruckt werden. 5 mm 5 mm 5 mm...
Seite 46: Ungeeignetes Papier
■ Umschlag Auf einem 5 mm breiten Rand an allen Seiten kann nicht gedruckt werden. Möglicherweise müssen Sie vor dem Drucken den bedruckbaren Bereich in der verwendeten Anwendung ändern. (Beispiel : Umschlag COM 10) 241,3 mm 5 mm 5 mm (9,50 Zoll) 5 mm 104,9 mm...
Seite 47: Lagerung Von Papier
Papier, das Druckerfehlfunktionen verursacht oder den Drucker beschädigt • - Karbonpapier - Papier mit Heftklammern, Büroklammern, Schleifen oder Bändern - Papier, das bereits mit einem Kopierer oder einem anderen Laserdrucker bedruckt wurde (die Rückseite solchen Papiers ist ebenfalls ungeeignet). Papier, an dem Toner nur schwer anhaften kann •...
Seite 48: Papierquelle
Papierquelle Papierquellentyp Dieser Drucker verfügt über zwei Papierquellen: die Kassette und den manuellen Einzugschacht. ■ Standard Papierquelle: Manueller Einzugschacht Kassette Manueller Einzugschacht Kassette WICHTIG Bevor Sie auf Papier drucken, das über die Kassette eingezogen wird, müssen Sie sicher gehen, dass sich kein Papier im manuellen Einzugschacht beﬁndet. Sollte sich Papier im manuellen Einzugschacht beﬁnden, wird dieses zuerst eingezogen.
Seite 49: Papierfassungsvermögen Der Papierquelle
Papierfassungsvermögen der Papierquelle Im Folgenden wird das Papierfassungsvermögen für die Kassette und den manuellen Einzugschacht angegeben. Papierquelle Papierart Manueller Kassette Einzugschacht Normal-Papier (64 g/m ca. 250 Blatt 1 Blatt Schweres Papier ca. 100 Blatt 1 Blatt (128 g/m Folie ca. 100 Blatt 1 Blatt Etikett ca.
Seite 50: Papierausgabebereich
Papierausgabebereich Papierausgabebereichstyp Dieser Drucker verfügt über zwei Papierausgabebereiche: "Face-down-Ausgabebereich" und "Face-up-Ausgabeschacht". Face-down-Ausgabebereich Ausdrucke werden im Face-down-Ausgabebereich mit der Druckseite nach unten ausgegeben. Wenn Papier im Face-down-Ausgabebereich ausgegeben werden soll, öffnen Sie das Face-down-Ausgabefach. WICHTIG Der Face-down-Ausgabebereich wird während des Druckens oder direkt nach dem Drucken extrem heiß.
Seite 51: Face-Up-Ausgabeschacht
Face-up-Ausgabeschacht Ausdrucke werden im Face-up-Ausgabeschacht mit der Druckseite nach oben ausgegeben. Der Face-up-Ausgabeschacht ist geeignet zum Drucken auf Folien, Umschlägen oder Etiketten, die zum Verwellen neigen, da er das Druckmaterial ﬂach ausgibt. WICHTIG Nach jedem Ausgeben eines Blatts Papier entfernen Sie dieses aus dem •...
Seite 52: Auswählen Des Papierausgabebereichs
Papierausgabebereich Papierart Face-down-Ausgabebereich Face-up-Ausgabeschacht Umschlag ca. 10 Blatt 1 Blatt Auswählen des Papierausgabebereichs Umschalten in den Face-up-Ausgabeschacht Zum Umschalten in den Face-up-Ausgabeschacht öffnen Sie die Ausgabewahl-Abdeckung, indem Sie sie wie in der Abbildung gezeigt an den Seiten anfassen. Umschalten in den Face-down-Ausgabebereich Zum Umschalten in den Face-down-Ausgabebereich schließen Sie die Ausgabewahl-Abdeckung, indem Sie sie wie in der Abbildung gezeigt an den Seiten anfassen.
Seite 53: Drucken Auf Normal-Papier / Schwerem Papier / Etiketten / Folien
Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien Dieser Abschnitt beschreibt die Schritte für das Drucken auf Normal-Papier, schwerem Papier, Etiketten und Folien. Anweisungen zum Drucken auf benutzerdeﬁniertem Papier ﬁnden Sie unter "Drucken auf benutzerdeﬁniertem Papier," auf S. 2-42. Einlegen von Papier Als Papierquellen zum Einlegen von Papier stehen die Kassette und der manuelle Einzugschacht zur Verfügung.
Seite 54: Einlegen Von Papier In Die Kassette
In die Kassette können nur Standard-Etiketten (Standard-Etikettbögen) eingelegt • werden. Legen Sie alle anderen Etikettenarten in den manuellen Einzugschacht ein. Das in die Kassette einlegbare schwere Papier darf höchstens 128 g/m wiegen. Legen • Sie schweres Papier ab einem Gewicht von 129 g/m in den manuellen Einzugschacht ein.
Seite 55 Heben Sie die Kassette nicht an, indem Sie nur den hinteren Teil der Kassette halten. • Anderenfalls kann sich der hintere Teil der Kassette lösen. Ziehen Sie die Kassette heraus. 2-16 Drucken auf Normal-Papier / schwerem Papier / Etiketten / Folien...
Seite 56: Halten Sie Den Verriegelungs-Lösehebel Der Papierführung An
Halten Sie den Verriegelungs-Lösehebel der Papierführung an der Hinterseite der Kassette, und stellen Sie die Papierführung auf die Markierung ein, die das gewünschte Papierformat anzeigt. HINWEIS Die Abkürzung "LTR" in der Kassette gibt das Format Letter an. "EXEC" steht für das Format US-Executive.
Seite 57: Halten Sie Den Verriegelungs-Lösehebel Der Papierführungen
Halten Sie den Verriegelungs-Lösehebel der Papierführungen an beiden Seiten der Kassette, und stellen Sie die Papierführungen auf die Markierung ein, die das gewünschte Papierformat anzeigt. Die Papierführungen an den Seiten der Kassette bewegen sich aufeinander zu. EXEC HINWEIS Die Abkürzung "LTR" in der Kassette gibt das Format Letter an. "EXEC" steht für das Format US-Executive.
Seite 58 WICHTIG Stellen Sie sicher, dass Folien oder Etiketten vor dem Einlegen gut aufgelockert • werden. Wenn Sie dies unterlassen, können Fehleinzüge verursacht werden. Beim Auﬂockern oder Ausrichten der Folien versuchen Sie, deren Kante zu halten, • um nach Möglichkeit nicht die Druckseite zu berühren. Achten Sie darauf, nicht die Druckseite der Folien mit Fingerabdrücken, Staub oder •...
Seite 59 Doppeleinzug kann häuﬁg auftreten, wenn die Kanten des Papierstapels nicht • geglättet wurden. In diesem Fall fächern Sie den Papierstapel gründlich auf und richten dann die Kanten des Stapels auf einer ﬂachen Oberﬂäche aus. HINWEIS Um auf Papier mit Briefköpfen oder Papier mit Logo-Aufdruck zu drucken, legen Sie das Papier mit der Druckseite nach unten weisend und der Oberseite des Papiers zur Vorderseite der Kassette weisend ein.
Seite 60 Drücken Sie den Papierstapel wie in der Abbildung gezeigt ein und achten Sie darauf, dass er unter den Haken an den Papierführungen eingelegt ist und die Papiergrenzmarkierungen nicht überschreitet. Stellen Sie sicher, dass ausreichend Platz zwischen Haken und Papierstapel vorhanden ist. Nehmen Sie etwas Papier heraus, wenn kein Platz vorhanden ist. Papiergrenzmarkierung Haken Haken...
Seite 61: Einlegen Von Papier In Den Manuellen Einzugschacht
Setzen Sie die Kassette in den Drucker ein. Drücken Sie die Kassette fest in den Drucker, bis die Vorderseite der Kassette mit der Vorderseite des Druckers bündig ist. Einlegen von Papier in den manuellen Einzugschacht Gehen Sie zum Einlegen von Papier in den manuellen Einzugschacht wie folgt vor. Das Papier sollte unbedingt in Hochformat in den manuellen Einzugschacht eingelegt werden.
Seite 62: Stellen Sie Beide Seiten Der Papierführung Auf Die Position
Stellen Sie beide Seiten der Papierführung auf die Position des gewünschten Papierformats ein. Die Papierführungen bewegen sich aufeinander zu. B5 EXEC HINWEIS Die Abkürzung "LGL" im manuellen Einzugschacht gibt das Format US-Legal an. "LTR" steht für Letter und "EXEC" für das Format US-Executive. Halten Sie das Papier mit beiden Händen wie in der Abbildung gezeigt und legen Sie es langsam mit der Druckseite nach oben ein, bis es an der Rückseite anstößt.
Seite 63 WICHTIG Legen Sie das Papier gerade ein. • Wenn Papier an den Ecken aufgerollt oder gefaltet ist, glätten Sie es vor dem • Einlegen. Stellen Sie sicher, dass die Papierführungen auf die Breite des Papiers • ausgerichtet sind. Wenn die Führungen zu locker oder zu eng sind, können Fehleinzüge oder Papierstaus verursacht werden.
Seite 64: Einrichten Des Druckertreibers Und Drucken
Einrichten des Druckertreibers und Drucken Befolgen Sie die unten stehenden Anweisungen, um den Druckertreiber einzurichten. Wählen Sie [Drucken] in der Anwendung. Wählen Sie diesen Drucker unter [Name] und klicken Sie auf [Eigenschaften]. Rufen Sie das Registerblatt [Seite einrichten] auf, und wählen Sie dann unter [Papierformat] die Größe des Dokuments aus, das Sie in der Anwendung erstellt haben.
Seite 65: Wählen Sie Unter [Ausgabeformat] Das Gewünschte Format
Wählen Sie unter [Ausgabeformat] das gewünschte Format des eingelegten Papiers. Wählen Sie [A4] oder [Letter], um auf Folien oder Etiketten zu drucken. Wenn die Größe eines Dokuments dem in der Kassette oder dem manuellen Einzugschacht eingelegten Papier entspricht, wählen Sie [An Papierformat anpassen].
Seite 66 HINWEIS Wenn sich das Papier übermäßig verwellt, wenn es bei gewählter Option • [Normal-Papier] bedruckt wird, wählen Sie [Normal-Papier L]. Wenn die Fixierung der Druckfarbe nicht ausreichend ist, wenn mit der Option • [Schweres Papier] gedruckt wird, wählen Sie [Schweres Papier H]. Klicken Sie auf [OK], um das Dialogfeld [Eigenschaften] zu schließen.
Seite 67: Bedrucken Von Umschlägen
Bedrucken von Umschlägen Dieser Abschnitt beschreibt das Verfahren zum Bedrucken von Umschlägen. Einlegen von Umschlägen Als Papierquellen zum Einlegen von Umschlägen stehen die Kassette und der manuelle Einzugschacht zur Verfügung. Zum kontinuierlichen Drucken legen Sie Umschläge in die Kassette ein. Zum Drucken auf einem Umschlag, dessen Typ vom Papier in der Kassette abweicht, legen Sie den Umschlag in den manuellen Einzugschacht ein.
Seite 68: Einlegen Von Umschlägen In Die Kassette
- Umschläge mit Klebstoff auf der Oberﬂäche - zerknitterte oder geknickte Umschläge - Schlecht hergestellte Umschläge, bei denen die mit Leim beschichteten Teile ungleichmäßig sind. - Umschläge mit ungewöhnlicher Form Vor dem Einlegen der Umschläge glätten Sie den Stapel der Umschläge, um jegliche •...
Seite 69 Heben Sie die Kassette nicht an, indem Sie nur den hinteren Teil der Kassette halten. • Anderenfalls kann sich der hintere Teil der Kassette lösen. Ziehen Sie die Kassette heraus. 2-30 Bedrucken von Umschlägen...
Seite 70: Halten Sie Den Verriegelungs-Lösehebel Der Papierführung An
Halten Sie den Verriegelungs-Lösehebel der Papierführung an der Hinterseite der Kassette, und stellen Sie die Papierführung auf die Markierung ein, die das gewünschte Papierformat anzeigt. HINWEIS Die folgende Übersicht enthält die Abkürzungen der Papierformate entsprechend der Angabe auf der Papierführung. Papierformat Papierführung Umschlag C5...
Seite 71 Legen Sie den Stapel der Umschläge auf eine ﬂache Oberﬂäche, glätten Sie die Umschläge, um jegliche Luft zu entfernen und drücken Sie die Kanten fest aneinander. VORSICHT Achten Sie darauf, sich nicht die Hände an den Kanten der Umschläge zu schneiden.
Seite 72: Richten Sie Die Kanten Des Umschlagstapels Auf Einer Flachen
Richten Sie die Kanten des Umschlagstapels auf einer ﬂachen Oberﬂäche aus. Legen Sie die Umschläge so ein, dass deren Rückseiten an der Papierführung anliegen. VORSICHT Achten Sie beim Umschlageinlegen darauf, sich nicht die Hände an den Umschlagkanten zu schneiden. WICHTIG Prüfen Sie, ob die Papierführung auf die geeignete Position für das Papierformat •...
Seite 73 HINWEIS Zum Drucken auf Umschlägen legen Sie diese so ein, dass die Druckseite nach unten zeigt und die Lasche zur linken Seite der Kassette weist. :Einzugsrichtung Halten Sie den Verriegelungs-Lösehebel der Papierführung an beiden Seiten der Kassette und stellen Sie die Papierführung auf die Markierung ein, die das gewünschte Umschlagformat anzeigt.
Seite 74 Drücken Sie die Umschläge wie in der Abbildung gezeigt ein und achten Sie darauf, dass sie unter den Haken an den Papierführungen eingelegt sind und die Papiergrenzmarkierungen nicht überschreiten. Stellen Sie sicher, dass ausreichend Platz zwischen den Haken und den Umschlägen vorhanden ist.
Seite 75: Einlegen Von Umschlägen In Den Manuellen Einzugschacht
Setzen Sie die Kassette in den Drucker ein. Drücken Sie die Kassette fest in den Drucker, bis die Vorderseite der Kassette mit der Vorderseite des Druckers bündig ist. Einlegen von Umschlägen in den manuellen Einzugschacht Gehen Sie zum Einlegen von Umschlägen in den manuellen Einzugschacht wie folgt vor.
Seite 76: Legen Sie Ungefähr 2 Cm Des Umschlags In Den Manuellen
Legen Sie ungefähr 2 cm des Umschlags in den manuellen Einzugschacht a a a a ein, und passen Sie dann die Papierführungen an die Breite des Umschlags b b b b an. Die Papierführungen bewegen sich aufeinander zu. WICHTIG Stellen Sie sicher, dass die Papierführungen auf die Breite der Umschläge •...
Seite 77 VORSICHT Achten Sie beim Umschlageinlegen darauf, sich nicht die Hände an den Umschlagkanten zu schneiden. WICHTIG Legen Sie Umschläge gerade ein. • Wenn die Umschläge an den Ecken aufgerollt oder gefaltet sind, glätten Sie sie vor • dem Einlegen. Die Rückseite eines Umschlags kann nicht bedruckt werden. •...
Seite 78: Einrichten Des Druckertreibers Und Druckvorgang
Einrichten des Druckertreibers und Druckvorgang Befolgen Sie die unten stehenden Anweisungen, um den Druckertreiber einzurichten. Wählen Sie [Drucken] in der Anwendung. Wählen Sie diesen Drucker unter [Name] und klicken Sie auf [Eigenschaften]. Rufen Sie das Registerblatt [Seite einrichten] auf, und wählen Sie dann unter [Papierformat] die Größe des Dokuments aus, das Sie in der Anwendung erstellt haben.
Seite 79 HINWEIS Wenn Sie unter [Papierformat] eine der Optionen [Umschlag C5], [Umschlag COM10], [Umschlag DL] oder [Umschlag Monarch] auswählen, wird die geeignete Papierart automatisch eingerichtet, falls unter [Ausgabeformat] die Option [An Papierformat anpassen] eingestellt ist. Sie müssen also die [Papierart] nicht festlegen.
Seite 80 Klicken Sie auf [OK], um das Dialogfeld [Eigenschaften] zu schließen. Klicken Sie auf [OK], um den Druckvorgang zu starten. Bedrucken von Umschlägen 2-41...
Seite 81: Drucken Auf Benutzerdeﬁniertem Papier
Drucken auf benutzerdeﬁniertem Papier Dieser Abschnitt beschreibt das Verfahren zum Bedrucken von benutzerdeﬁniertem Papier. Einlegen von benutzerdeﬁniertem Papier Befolgen Sie die unten stehenden Anweisungen, um die Einstellungen für benutzerdeﬁniertes Papier vorzunehmen. Im manuellen Einzugschacht können Sie benutzerdeﬁniertes Papier mit einer Breite von 76,2 bis 215,9 mm sowie mit einer Länge von 127,0 bis 355,6 mm einlegen.
Seite 82: Legen Sie Ungefähr 2 Cm Des Papiers In Den Manuellen
Legen Sie ungefähr 2 cm des Papiers in den manuellen Einzugschachta a a a ein, und passen Sie dann die Papierführungen an die Breite des Papiers b b b b an. Die Papierführungen bewegen sich aufeinander zu. WICHTIG Stellen Sie sicher, dass die Papierführungen auf die Breite des Papiers •...
Seite 83 VORSICHT Achten Sie beim Papiereinlegen darauf, sich nicht die Hände an den Papierkanten zu schneiden. WICHTIG Legen Sie das Papier gerade ein. • Wenn Papier an den Ecken aufgerollt oder gefaltet ist, glätten Sie es vor dem • Einlegen. HINWEIS Um auf Papier mit Briefköpfen oder Papier mit Logo-Aufdruck zu drucken, legen Sie das Papier mit der Druckseite nach oben weisend und der Oberseite des Papiers zur Rückseite des manuellen Einzugschachtes weisend ein.
Seite 84: Einrichten Des Druckertreibers Und Druckvorgang
Einrichten des Druckertreibers und Druckvorgang Befolgen Sie die unten stehenden Anweisungen, um den Druckertreiber einzurichten. Wählen Sie [Drucken] in der Anwendung. Wählen Sie diesen Drucker unter [Name] und klicken Sie auf [Eigenschaften]. Rufen Sie das Registerblatt [Seite einrichten] auf, und wählen Sie dann unter [Papierformat] die Größe des Dokuments aus, das Sie in der Anwendung erstellt haben.
Seite 85: Wählen Sie Unter [Ausgabeformat] Den Namen (Das Format)
HINWEIS Damit Sie das benutzerdeﬁnierte Papier verwenden können, müssen Sie dessen Format vorher registrieren. Anweisungen zum Registrieren des benutzerdeﬁnierten Papierformats ﬁnden Sie unter "Festlegen eines benutzerdeﬁnierten Papierformats," auf S. 4-37. Wählen Sie unter [Ausgabeformat] den Namen (das Format) des eingelegten benutzerdeﬁnierten Papiers entsprechend Ihren Wünschen.
Seite 86 Wählen Sie unter [Papierart] den Typ des eingelegten Papiers aus. Wählen Sie [Normal-Papier], wenn Sie normales Papier verwenden möchten. [Schweres Papier] wird zum Drucken auf schwerem Papier gewählt. HINWEIS Wenn sich das Papier übermäßig verwellt, wenn es bei gewählter Option •...
Seite 87 Klicken Sie auf [OK], um den Druckvorgang zu starten. 2-48 Drucken auf benutzerdefiniertem Papier...
Seite 88 Für Windows XP .............3-22 Nach dem Fertigstellen der Installation (Canon LBP3200-Gruppe) ....3-29 Drucken einer Testseite .
Seite 89: Einleitung
Einleitung Nach der Installation des Druckers Die folgenden Schritte sollten Sie nach Installation des Druckers ausführen. ■ Installieren des Druckertreibers (Siehe S. 3-4.) Der Druckertreiber ist eine Software, die zum Drucken aus der von Ihnen verwendeten Anwendung erforderlich ist. Geben Sie die Einstellungen zum Drucken im Druckertreiber ein.
Seite 90 - Systemanforderungen (erforderliches Minimum) Windows 98/Me Windows 2000/XP PentiumII 300 MHz oder PentiumII 300 MHz oder höher höher 64 MB oder mehr 128 MB oder mehr Speicher (RAM) Festplatte 15 MB oder mehr 15 MB oder mehr (PC/AT-kompatible Modelle) * Da die Speichermenge, die tatsächlich verwendet werden kann, von der Systemkonﬁguration Ihres Computers oder Ihrer Anwendung abhängt, garantiert die obige Umgebung kein Drucken in jedem Fall.
Seite 91: Installieren Der Capt-Software
Installieren der CAPT-Software Dieser Abschnitt beschreibt das Verfahren zum Installieren der CAPT-Software beim direkten Anschließen dieses Druckers an den Computer. WICHTIG Die CAPT-Software ist zum Drucken mit diesem Drucker erforderlich. Stellen Sie sicher, • dass die CAPT-Software installiert wird. Wenn nicht genügend freier Platz auf der Festplatte vorhanden ist, wird während der •...
Seite 92: Schalten Sie Den Computer Ein, Und Starten Sie Windows 98
Computer an. Schalten Sie den Computer ein, und starten Sie Windows 98/ Legen Sie die mitgelieferte CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein. Wenn die CD-ROM bereits im Laufwerk ist, nehmen Sie sie heraus und legen sie erneut ein.
Seite 93 Bestätigen Sie die Sprache und klicken Sie auf [OK]. Nachdem die Vorbereitungen für die Installation abgeschlossen sind, startet die CAPT (Canon Advanced Printing Technology) Installations-Software. Das Dialogfeld [Willkommen] wird eingeblendet. Klicken Sie auf [Weiter]. Das Dialogfeld [Software-Lizenzvertrag] wird aufgerufen. Bestätigen Sie den Inhalt dieser Lizenzvertrag und klicken Sie dann auf [Ja].
Seite 94: Nachdem Die Installation Abgeschlossen Ist, Klicken Sie Auf
Wählen Sie [Automatische Erkennung (empfohlen)] und klicken Sie dann auf [Weiter]. Klicken Sie auf [OK], und drücken Sie die Seite " " des Netzschalters, um den Drucker einzuschalten. Die Installation des Druckertreibers und des USB-Klasse-Treibers startet automatisch. Nachdem die Installation abgeschlossen ist, klicken Sie auf [OK].
Seite 95: Installieren Mit Plug & Play
Installieren mit Plug & Play WICHTIG Vor der Installation der CAPT-Software mit Plug & Play müssen Sie prüfen, ob der Drucker am Computer angeschlossen und eingeschaltet ist. Schalten Sie den Computer ein, und starten Sie Windows 98/ Das Dialogfeld [Hardware-Assistent] erscheint. ●...
Seite 96: Für Windows 98
● Für Windows 98 Nach Anzeige des folgenden Dialogfelds klicken Sie auf [Weiter] und fahren dann mit Schritt 2 fort. Nach Anzeige des folgenden Dialogfelds klicken Sie auf [Weiter] und fahren dann mit Schritt 9 fort. Wählen Sie [Position des Treibers angeben (Erweitert)], und klicken Sie dann auf [Weiter].
Seite 97 Legen Sie die mitgelieferte CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein. Wählen Sie [Nach dem besten Treiber für das Gerät suchen (empfohlen).], entfernen Sie das Häkchen neben [Wechselmedien (Diskette, CD-ROM...)], und aktivieren Sie [Geben Sie eine Position an] mit einem Häkchen.
Seite 98 Stellen Sie sicher, dass der richtige Ordner in [Geben Sie eine Position an] angezeigt wird, und klicken Sie dann auf [Weiter]. Klicken Sie auf [Weiter]. Die Installation des USB-Klasse-Treibers startet. Klicken Sie auf [Fertig stellen]. Installieren der CAPT-Software 3-11...
Seite 99 Der Druckertreiber wird automatisch erkannt. Bitte warten Sie, bis dieser Vorgang beendet ist. Das Dialogfeld [Hardware-Assistent] erscheint. Bei Verwendung von Windows 98 klicken Sie auf [Weiter]. Wählen Sie [Position des Treibers angeben (Erweitert)], und klicken Sie dann auf [Weiter]. Wenn Sie Windows 98 verwenden, wählen Sie [Nach dem besten Treiber für das Gerät suchen (empfohlen)].
Seite 100 Legen Sie die mitgelieferte CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein, falls Sie sie noch nicht eingelegt haben. Wählen Sie [Nach dem besten Treiber für das Gerät suchen (empfohlen).], entfernen Sie das Häkchen neben [Wechselmedien (Diskette, CD-ROM...)], und aktivieren Sie [Geben Sie eine Position an] mit einem Häkchen.
Seite 101 Stellen Sie sicher, dass der richtige Ordner in [Geben Sie eine Position an] angezeigt wird, und klicken Sie dann auf [Weiter]. Klicken Sie auf [Weiter]. Geben Sie einen neuen Namen in [Druckername] ein, wenn Sie den Druckernamen ändern wollen. Wenn auf dem Computer bereits ein anderer Druckertreiber installiert ist, erscheint die Meldung <Sollen auf Windows basierende Programme diesen Drucker als Standarddrucker verwenden?>.
Seite 102 Klicken Sie auf [Fertig stellen]. Das Kopieren der Dateien beginnt. Wenn das Dialogfeld zum Abschließen des Installationsvorgangs aufgerufen wird, klicken Sie auf [OK]. Das Dialogfeld [Hardware-Assistent] erscheint. Klicken Sie auf [Fertig stellen]. Die Installation des USB-Klasse-Treibers und des Druckertreibers ist abgeschlossen. Installieren der CAPT-Software 3-15...
Seite 103: Für Windows 2000
HINWEIS Volle Zugriffsrechte sind für die Installation des Druckertreibers erforderlich. Legen Sie die mitgelieferte CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein. Wenn die CD-ROM bereits im Laufwerk ist, nehmen Sie sie heraus und legen sie erneut ein. Das CD-ROM-Menü erscheint automatisch.
Seite 104 HINWEIS Wenn das CD-ROM-Menü nicht automatisch eingeblendet wird, wählen Sie [Ausführen] vom [Start]-Menü, geben "D:\German\CAP4MNU.exe" ein und klicken auf [OK]. (Die CD-ROM-Laufwerkbezeichnung wird in dieser Anleitung als "D:" angegeben. Die CD-ROM-Laufwerkbezeichnung kann je nach verwendetem Computer unterschiedlich sein.) Klicken Sie auf [Druckertreiber installieren]. Das Dialogfeld zum Bestätigen der Sprache erscheint.
Seite 105: Installieren Mit Plug & Play
Drücken Sie die Seite " " des Netzschalters, um den Drucker einzuschalten. Die Installation des Druckertreibers und des USB-Klasse-Treibers starten automatisch. Wenn der unten angezeigte Bildschirm eingeblendet wird, klicken Sie auf [OK]. Die Installation des USB-Klasse-Treibers und des Druckertreibers ist abgeschlossen. Installieren mit Plug &...
Seite 106 Klicken Sie auf [Weiter]. Wählen Sie [Nach einem passenden Treiber für das Gerät suchen (empfohlen)], und klicken Sie dann auf [Weiter]. HINWEIS Als Name des Geräts kann [Unbekannt] angezeigt werden. Installieren der CAPT-Software 3-19...
Seite 107 Deaktivieren Sie [Diskettenlaufwerke] und [CD-ROM-Laufwerk], aktivieren Sie [Andere Quelle angeben], und klicken Sie anschließend auf [Weiter]. Legen Sie die CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein, und klicken Sie dann auf [Durchsuchen]. Wenn Ihr CD-ROM-Laufwerk die Bezeichnung [D:] trägt, wählen Sie [D:\German\Win2K_XP].
Seite 108 Überzeugen Sie sich, dass der richtige Ordner in [Dateien des Herstellers kopieren von] angezeigt wird, und klicken Sie dann auf [OK]. Das Dialogfeld zum Durchführen der Suche nach einer Treiberdatei wird eingeblendet. Klicken Sie auf [Weiter]. Das Kopieren der Dateien beginnt. HINWEIS Klicken Sie auf [Ja], wenn das Dialogfeld [Digitale Signatur nicht gefunden] angezeigt wird.
Seite 109: Für Windows Xp
Klicken Sie auf [Fertig stellen]. Die Installation des USB-Klasse-Treibers und des Druckertreibers ist abgeschlossen. Für Windows XP Installation von CD-ROM Stellen Sie sicher, dass sich der Netzschalter in der Aus-Stellung beﬁndet. WICHTIG Schalten Sie den Drucker während der Installationsprozedur nicht vor Schritt 8 ein. Schließen Sie den Drucker mit dem USB-Kabel an den Computer an.
Seite 110 HINWEIS Volle Zugriffsrechte sind für die Installation des Druckertreibers erforderlich. Legen Sie die mitgelieferte CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein. Wenn die CD-ROM bereits im Laufwerk ist, nehmen Sie sie heraus und legen sie erneut ein. Das CD-ROM-Menü erscheint automatisch.
Seite 111 Bestätigen Sie die Sprache und klicken Sie auf [OK]. Die Vorbereitungen für die Installation beginnen. Wenn der unten angezeigte Bildschirm eingeblendet wird, schalten Sie den Drucker ein. Drücken Sie die Seite " " des Netzschalters, um den Drucker einzuschalten. Die Installation des Druckertreibers und des USB-Klasse-Treibers starten automatisch.
Seite 112: Installieren Mit Plug & Play
Sie den Drucker in einer Netzwerkumgebung verwenden.) Einzelheiten ﬁnden Sie in der Datei "note_ex.pdf", die sich im Ordner [German] auf der mitgelieferten CD-ROM "User Software for LBP3200" beﬁndet. Die Installation des USB-Klasse-Treibers und des Druckertreibers ist abgeschlossen. Installieren mit Plug & Play WICHTIG Vor der Installation der CAPT-Software mit Plug &...
Seite 113: Wählen Sie Die Suchmethode Und Den Zu Durchsuchenden
Wählen Sie [Software von einer Liste oder bestimmten Quelle installieren (für fortgeschrittene Benutzer)], legen Sie die im Lieferumfang enthaltene CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein, und klicken Sie dann auf [Weiter]. Wählen Sie die Suchmethode und den zu durchsuchenden Ordner.
Seite 114 Prüfen Sie, ob der gewählt Ordner in [Folgende Quelle ebenfalls durchsuchen] angezeigt wird, und klicken Sie dann auf [Weiter]. Der Installationsvorgang wird angezeigt. HINWEIS Klicken Sie auf [Installation fortsetzen], wenn das Dialogfeld [Hardwareinstallation] angezeigt wird. Wenn der unten angezeigte Bildschirm eingeblendet wird, klicken Sie auf [OK].
Seite 115 Betriebssystem mit Windows-Firewall verwenden. (Diese Konﬁguration ist nur notwendig, wenn Sie den Drucker in einer Netzwerkumgebung verwenden.) Einzelheiten ﬁnden Sie in der Datei "note_ex.pdf", die sich im Ordner [German] auf der mitgelieferten CD-ROM "User Software for LBP3200" beﬁndet. Die Installation des USB-Klasse-Treibers und des Druckertreibers ist abgeschlossen. 3-28...
Seite 116: Nach Dem Fertigstellen Der Installation (Canon Lbp3200-Gruppe)
■ Für Windows 98/Me/2000 • Das Druckersymbol für [Canon LBP3200] wird im Ordner [Drucker] angezeigt. • Die Verknüpfung des Ordners [Canon LBP3200] wird auf dem Desktop angezeigt. • Die Gruppe [Canon LBP3200] wird im Menü [Start] unter [Programme] hinzugefügt. Nach dem Fertigstellen der Installation (Canon LBP3200-Gruppe)
Seite 117 Wenn Sie auf dem Desktop auf den Ordner [Canon LBP3200] doppelklicken, werden alle Symbole der Gruppe [Canon LBP3200] angezeigt. • Deinstallation von Canon LBP3200 Durch Deinstallieren wird die CAPT-Software von Ihrem Computer entfernt. Doppelklicken Sie zum Starten der Deinstallation auf das Symbol. (Siehe S.
Seite 118 • Das Druckersymbol für [Canon LBP3200] wird im Ordner [Drucker und Faxgeräte] angezeigt. • Die Verknüpfung des Ordners [Canon LBP3200] wird auf dem Desktop angezeigt. • Die Gruppe [Canon LBP3200] wird im Menü [Start] unter [Alle Programme] hinzugefügt. Nach dem Fertigstellen der Installation (Canon LBP3200-Gruppe) 3-31...
Seite 119 Wenn Sie auf dem Desktop auf den Ordner [Canon LBP3200] doppelklicken, werden alle Symbole der Gruppe [Canon LBP3200] angezeigt. • Deinstallation von Canon LBP3200 Durch Deinstallieren wird die CAPT-Software von Ihrem Computer entfernt. Doppelklicken Sie zum Starten der Deinstallation auf das Symbol. (Siehe S.
Seite 120: Drucken Einer Testseite
Drucken einer Testseite Vor der ersten Verwendung des Druckers stellen Sie sicher, dass eine Testseite auf folgende Weise gedruckt wird. HINWEIS Die in diesem Abschnitt verwendeten Screenshots stammen aus Windows 2000. Zeigen Sie den Ordner [Drucker] oder [Drucker und Faxgeräte] an. Für Windows 98/Me/2000: Klicken Sie auf [Start] ➞...
Seite 121: Wählen Sie Das Symbol [Canon Lbp3200] Und Anschließend
Wählen Sie das Symbol [Canon LBP3200] und anschließend [Eigenschaften] aus dem Menü [Datei]. Das Dialogfeld [Eigenschaften] für diesen Drucker wird eingeblendet. Klicken Sie auf dem Registerblatt [Allgemein] auf [Testseite drucken]. Der Druck einer Testseite beginnt. 3-34 Drucken einer Testseite...
Seite 122: Wenn Die Testseite Richtig Gedruckt Wurde, Klicken Sie Auf
Wenn die Testseite richtig gedruckt wurde, klicken Sie auf [OK]. Bei Verwendung von Windows 98/Me klicken Sie auf [Ja]. HINWEIS Wenn die Testseite nicht richtig gedruckt wird, deinstallieren Sie die CAPT-Software (siehe "Installationsprobleme," auf S. 6-24), starten Sie den Computer neu und führen Sie die Installation erneut durch. Drucken einer Testseite 3-35...
Seite 123: Verwenden Des Druckers In Einem Netzwerk
Einstellungen vor. In diesem Benutzerhandbuch wird der direkt an den Drucker angeschlossene Computer "Druckserver" genannt. Die Computer, die den Drucker über das Netzwerk verwenden können, werden als "Clients" bezeichnet. Netzwerk-Umgebungen Druckserver von LBP3200 Windows 98/Me Lokale Installation Für Drucken...
Seite 124: Einrichten Des Druckservers
Sie den Drucker in einer Netzwerkumgebung verwenden.) Einzelheiten ﬁnden Sie in der Datei "note_ex.pdf", die sich im Ordner [German] auf der mitgelieferten CD-ROM "User Software for LBP3200" beﬁndet. HINWEIS Für die Verwendung dieses Druckers in Ihrem Netzwerk ist erforderlich, dass sowohl der Druckserver als auch die Clients Windows 98/Me oder Windows 2000/XP verwenden.
Seite 125: Zeigen Sie Das Registerblatt [Konfiguration] An, Und Klicken
Zeigen Sie das Registerblatt [Konﬁguration] an, und klicken Sie dann auf [Hinzufügen]. Das Dialogfeld [Netzwerkkomponententyp wählen] erscheint. Klicken Sie auf das Symbol [Dienst] und dann auf [Hinzufügen]. Wählen Sie [Datei- und Druckerfreigabe für Microsoft-Netzwerke], und klicken Sie dann auf [OK]. Das Dialogfeld [Netzwerkkomponententyp wählen] erscheint zuerst, und dann wird zum Dialogfeld [Netzwerk] zurückgeschaltet.
Seite 126 Klicken Sie auf [Datei- und Druckerfreigabe]. Stellen Sie sicher, dass [Anderen Benutzern soll der Zugriff auf meine Drucker ermöglicht werden können] aktiviert ist, und klicken Sie dann auf [OK]. Rufen Sie das Registerblatt [Zugriffssteuerung] auf, und wählen Sie entweder [Zugriffssteuerung auf Freigabeebene] oder [Zugriffssteuerung auf Benutzerebene].
Seite 127 Klicken Sie auf [OK], und starten Sie dann Windows neu. ■ Druckerfreigabe-Einstellungen Klicken Sie auf [Start] ➞ [Einstellungen] ➞ [Drucker]. Der Ordner [Drucker] erscheint. Rechtsklicken Sie auf das Symbol [Canon LBP3200], und wählen Sie dann [Freigabe] aus dem Popup-Menü. Das Dialogfeld [Eigenschaften] für diesen Drucker wird eingeblendet. 3-40...
Seite 128 Wählen Sie [Freigegeben als]. Ändern Sie [Freigabename] (falls gewünscht), und geben Sie [Kommentar] und [Kennwort] nach Bedarf ein. HINWEIS • Wenn Sie [Zugriffssteuerung auf Benutzerebene] in Schritt 7 von "Netzwerkeinstellungen" (siehe S. 3-39) gewählt haben, klicken Sie auf [Hinzufügen] and wählen die Benutzer, die den Drucker verwenden können. •...
Seite 129: Für Windows 2000/Xp
Für Windows 2000/XP HINWEIS Die in diesem Abschnitt verwendeten Screenshots stammen aus Windows 2000. ■ Netzwerkeinstellungen Für Windows 2000: Klicken Sie auf [Start] ➞ [Einstellungen] ➞ [Netzwerk- und DFÜ-Verbindungen]. Für Windows XP: Klicken Sie auf [Start] ➞ [Systemsteuerung] ➞ [Netzwerk- und Internetverbindungen] ➞ [Netzwerkverbindungen].
Seite 130 Überzeugen Sie sich, dass [Datei- und Druckerfreigabe für Microsoft-Netzwerke] gewählt ist, und klicken Sie dann auf [OK]. ■ Druckerfreigabe-Einstellungen HINWEIS Für Windows XP kann die Freigabeeinstellung nicht bei der Standardkonﬁguration (bei den Einstellungen direkt nach der Installation) durchgeführt werden. Druckerfreigabe-Einstellungen setzen voraus, dass der [Netzwerkinstallations-Assistent] läuft und die Freigabe-Einstellungen zulässt.
Seite 131 Rechtsklicken Sie auf das Symbol [Canon LBP3200], und wählen Sie dann [Freigabe] aus dem Popup-Menü. Das Dialogfeld [Eigenschaften] für diesen Drucker wird eingeblendet. Wählen Sie [Freigegeben als] (für Windows XP, [Drucker freigeben]). Ändern Sie den Freigabenamen bei Bedarf. HINWEIS • Die Freigabeeinstellungen können auch während der lokalen Installation vorgenommen werden.
Seite 132 98], für Windows XP die Option [Windows 95, 98 und Me] aus, und klicken Sie dann auf [OK]. Legen Sie die mitgelieferte CD-ROM "User Software for LBP3200" in das CD-ROM-Laufwerk ein. Wenn das Dialogfeld [Datenträger] erscheint, klicken Sie auf [OK]. Verwenden des Druckers in einem Netzwerk...
Seite 133: Installation Auf Den Clients
Wenn Ihr CD-ROM-Laufwerk die Bezeichnung [D:] trägt, wählen Sie [D:\German\Win98], und klicken Sie dann auf [OK]. Das Kopieren der Dateien beginnt. Klicken Sie auf [Schließen]. Das Druckersymbol wechselt zum Druckerfreigabesymbol. Installation auf den Clients Dieser Abschnitt beschreibt die Download-Installation als Möglichkeit zur Installation des Druckertreibers auf den Clients.
Seite 134 Klicken Sie im Menü [Start] auf [Einstellungen] ➞ [Drucker]. Der Ordner [Drucker] wird geöffnet. Doppelklicken Sie danach auf das Symbol [Drucker hinzufügen]. Für Windows XP Professional: Klicken Sie auf [Start] ➞ [Drucker und Faxgeräte] ➞ [Drucker hinzufügen]. Für Windows XP Home Edition: Klicken Sie auf [Start] ➞ [Systemsteuerung] ➞ [Drucker und andere Hardware] ➞...
Seite 135 Für Windows 2000/XP klicken Sie auf [Weiter]. Für Windows 98/Me klicken Sie auf [Durchsuchen]. Wählen Sie das Verzeichnis des Druckservers, und klicken Sie dann auf [Weiter]. Für Windows 98/Me fahren Sie mit Schritt 7 fort. 3-48 Verwenden des Druckers in einem Netzwerk...
Seite 136: Installieren Über Den [Windows-Explorer]
Wählen Sie aus, ob Sie diesen Drucker als Standarddrucker verwenden möchten, und klicken Sie dann auf [Weiter]. Klicken Sie auf [Fertig stellen]. HINWEIS Klicken Sie auf [Ja], wenn das Dialogfeld [Digitale Signatur nicht gefunden] angezeigt wird. Installieren über den [Windows-Explorer] Für Windows Me/2000/XP: Klicken Sie im Menü...
Seite 137 Wählen Sie den Druckserver aus [Netzwerkumgebung] aus, und doppelklicken Sie dann auf das Symbol [Canon LBP3200]. Alternativ verschieben Sie das Symbol [Canon LBP3200] durch Ziehen und Ablegen in den Ordner [Drucker]. Das Dialogfeld [Drucker] erscheint. Folgen Sie den Anweisungen auf dem Bildschirm.
Seite 138: Deinstallieren Der Capt-Software
• Hilfe-Dateien • Statusfenster des Druckers • Systemsteuerung • Andere Anwendungen Öffnen Sie den Ordner [Canon LBP3200] auf dem Desktop, und doppelklicken Sie auf das Symbol [Deinstallation von Canon LBP3200]. Das Dialogfeld [Deinstallation von Canon LBP3200] wird eingeblendet. Das Dialogfeld [Deinstallation von Canon LBP3200] wird auch eingeblendet, wenn Sie im Menü...
Seite 139 Klicken Sie auf [OK]. Der Deinstallationsvorgang beginnt, und ein Dialogfeld wird eingeblendet, in dem Sie zum Neustart des Computers aufgefordert werden. Klicken Sie auf [OK]. Windows startet neu. HINWEIS • Wenn die CAPT-Software nicht deinstalliert werden kann, lesen Sie den Abschnitt "Wenn die Deinstallation erfolglos ist,"...
Seite 140 Drucken eines Dokuments KAPITEL Dieses Kapitel beschreibt das Verfahren zum Drucken von Dokumenten sowie die Funktionen dieses Druckers. Drucken aus einer Anwendung..........4-2 Abbrechen eines Druckauftrags .
Seite 141: Drucken Aus Einer Anwendung
Drucken aus einer Anwendung Nachdem Sie die Software installiert haben, können Sie jetzt Druckaufträge absenden. Die folgenden Anweisungen beschreiben das Verfahren zum Drucken aus einer Anwendung, wozu das Programm "Acrobat Reader" auf der beiliegenden CD-ROM als Beispiel verwendet wird. Legen Sie Papier in die Kassette oder den manuellen Einzugschacht ein.
Seite 142 Geben Sie das Papierformat des Dokuments und die Druckausrichtung an, und klicken Sie dann auf [OK]. Wählen Sie [Drucken] aus dem Menü [Datei]. Der Druckertreiber startet, und das Dialogfeld [Drucken] erscheint. Drucken aus einer Anwendung...
Seite 143: Wählen Sie [Canon Lbp3200] Unter [Name] Aus, Und Geben
Wählen Sie [Canon LBP3200] unter [Name] aus, und geben Sie dann die Druckeinstellungen an. Wenn Sie noch detailliertere Einstellungen angeben möchten, klicken Sie auf [Eigenschaften]. Das Dialogfeld [Eigenschaften] für diesen Drucker wird eingeblendet. HINWEIS Der in diesem Dialogfeld gezeigte Druckername kann im Ordner [Drucker] (bei •...
Seite 144 Geben Sie die Druckeinstellungen in den Registern [Seite einrichten], [Endverarbeitung] und [Qualität] ein, und klicken dann auf [OK]. Das Dialogfeld [Drucken] erscheint wieder. HINWEIS Wir empfehlen, den Inhalt des Registerblatts [Seite einrichten] für jeden Druckauftrag zu prüfen. Klicken Sie auf [OK]. Der Drucker beginnt zu drucken.
Seite 145: Abbrechen Eines Druckauftrags
Abbrechen eines Druckauftrags Sie können einen Druckauftrag im Statusfenster des Druckers abbrechen, unterbrechen oder fortsetzen. Startet den Druck. Das Statusfenster des Druckers erscheint. HINWEIS Das Statusfenster des Druckers erscheint möglicherweise nicht, was von den Einstellungen für [Druckerstatusfenster anzeigen] im Menü [Voreinstellungen] abhängt.
Seite 146: Festlegen Der Druckeinstellungen
Festlegen der Druckeinstellungen Die CAPT-Software des LBP3200 ermöglicht die Angabe verschiedener Druckeinstellungen. Zeigen Sie zum Festlegen der Druckeinstellungen zuerst das Dialogfeld [Eigenschaften von Drucker] oder [Dokumenteigenschaften] an. Führen Sie die unten angegebenen Schritte für Ihr Betriebssystem aus, um die Eigenschaften-Dialogfelder anzuzeigen.
Seite 147: Bestätigen Sie Den Druckernamen, Und Klicken Sie Dann Auf
Wählen Sie [Drucken] aus dem Menü [Datei] in der Anwendung. Das Dialogfeld [Drucken] erscheint. HINWEIS Die Druckverfahren sind je nach Anwendung unterschiedlich. Informationen über Druckaufträge ﬁnden Sie in der Dokumentation Ihrer Anwendung. Bestätigen Sie den Druckernamen, und klicken Sie dann auf [Eigenschaften].
Seite 148: Anzeigen Des Dialogfelds [Eigenschaften Von Drucker] Aus Dem Ordner [Drucker]
Das Dialogfeld [Dokumenteigenschaften] erscheint. Anzeigen des Dialogfelds [Eigenschaften von Drucker] aus dem Ordner [Drucker] Klicken Sie im Menü [Start] auf [Einstellungen] ➞ [Drucker]. Der Ordner [Drucker] erscheint. Festlegen der Druckeinstellungen...
Seite 149: Wählen Sie Das Symbol [Canon Lbp3200] Und Anschließend
Wählen Sie das Symbol [Canon LBP3200] und anschließend [Eigenschaften] aus dem Menü [Datei]. Das Dialogfeld [Eigenschaften von Drucker] erscheint. HINWEIS Das Dialogfeld [Eigenschaften von Drucker] kann auch durch Rechtsklicken auf das Symbol [Canon LBP3200] und Wählen von [Eigenschaften] aus dem Popup-Menü geöffnet werden. 4-10 Festlegen der Druckeinstellungen...
Seite 150: Für Windows 2000/Xp
Für Windows 2000/XP Wenn Sie das Dialogfeld [Dokumenteigenschaften] aus Ihrer Anwendung anzeigen, können Sie die Einstellungen für einen bestimmten Druckauftrag festlegen. Wenn Sie das Dialogfeld [Dokumenteigenschaften] aus dem Ordner [Drucker] anzeigen, können Sie die ursprünglichen Einstellungen für alle Druckaufträge festlegen. Wenn Sie das Dialogfeld [Eigenschaften von Drucker] aus dem Ordner [Drucker] anzeigen, können Sie u.
Seite 151 Bestätigen Sie den Druckernamen, und klicken Sie dann auf [Eigenschaften]. Das Dialogfeld [Dokumenteigenschaften] erscheint. HINWEIS Das Dialogfeld [Dokumenteigenschaften] kann auch durch Rechtsklicken auf das Symbol [Canon LBP3200] und Wählen von [Druckeinstellungen] aus dem Popup-Menü geöffnet werden. 4-12 Festlegen der Druckeinstellungen...
Seite 152: Anzeigen Des Dialogfelds [Dokumenteigenschaften] Aus Dem Ordner [Drucker]
Für Windows XP Home Edition: Klicken Sie auf [Start] ➞ [Systemsteuerung] ➞ [Drucker und andere Hardware] ➞ [Drucker und Faxgeräte]. Der Ordner [Drucker] erscheint. Wählen Sie das Symbol [Canon LBP3200] und anschließend [Druckeinstellungen] aus dem Menü [Datei]. Festlegen der Druckeinstellungen...
Seite 153: Anzeigen Des Dialogfelds [Eigenschaften Von Drucker] Aus Dem Ordner [Drucker]
Das Dialogfeld [Dokumenteigenschaften] erscheint. HINWEIS Das Dialogfeld [Dokumenteigenschaften] kann auch durch Rechtsklicken auf das Symbol [Canon LBP3200] und Wählen von [Druckeinstellungen] aus dem Popup-Menü geöffnet werden. Anzeigen des Dialogfelds [Eigenschaften von Drucker] aus dem Ordner [Drucker] Klicken Sie im Menü [Start] auf [Einstellungen] ➞ [Drucker].
Seite 154 Wählen Sie das Symbol [Canon LBP3200] und anschließend [Eigenschaften] aus dem Menü [Datei]. Das Dialogfeld [Eigenschaften von Drucker] erscheint. HINWEIS Das Dialogfeld [Eigenschaften von Drucker] kann auch durch Rechtsklicken auf das Symbol [Canon LBP3200] und Wählen von [Eigenschaften] aus dem Popup-Menü geöffnet werden. Festlegen der Druckeinstellungen 4-15...
Seite 155: Verwenden Der Druckfunktionen
Verwenden der Druckfunktionen Für Windows 98/Me Das Dialogfeld [Eigenschaften von Drucker] und das Dialogfeld [Dokumenteigenschaften] enthalten die folgenden Register, mit denen Sie verschiedene Druckfunktionen eingeben können. Durch Klicken auf die Register können Sie zwischen Blättern umschalten. Dieser Abschnitt beschreibt die Arten der Druckeinstellungen, die auf jedem Registerblatt eingegeben werden können.
Seite 156: Registerblatt [Seite Einrichten]
Registerblatt [Seite einrichten] Auf dem Registerblatt [Seite einrichten] können Sie die folgenden Druckeinstellungen vornehmen. ■ Papierformat Zeigen Sie das Pulldown-Menü [Papierformat] an, und wählen Sie dann das gewünschte Papierformat aus. Die folgenden Papierformate können gewählt werden. A3 (297,0 mm x 420,0 mm, 11,69 Zoll x 16,54 Zoll) •...
Seite 157 ■ Ausgabeformat Rufen Sie das Pulldown-Menü [Ausgabeformat] auf, und wählen Sie das gewünschte Papierformat. Die folgenden Papierformate können gewählt werden: An Papierformat anpassen • A4 (210,0 mm x 297,0 mm, 8,27 Zoll x 11,69 Zoll) • B5 (182,0 mm x 257,0 mm, 7,17 Zoll x 10,12 Zoll) •...
Seite 158 ■ Seitenlayout (Siehe S. 4-34.) Mehrere Seiten können auf einem Blatt Papier gedruckt werden. Die Anzahl der wählbaren Seiten beträgt 1, 2, 4, 8 oder 9 (Seiten je Blatt). Wenn Sie 2, 4, 8 oder 9 (Seiten je Blatt) wählen, erscheint das Pulldown-Menü [Seitenfolge], in dem Sie die Reihenfolge der Seiten eingeben können.
Seite 159: Registerblatt [Endverarbeitung]
Bis zu 3 benutzerdeﬁnierte Papierformate können im LBP3200 eingegeben werden. Registerblatt [Endverarbeitung] Auf dem Registerblatt [Endverarbeitung] können Sie die folgenden Druckeinstellungen vornehmen. ■ Sortieren Wenn mehrere Seiten des Dokuments in mehreren Kopien gedruckt werden, können Sie auswählen, ob die Kopien sortiert werden sollen.
Seite 160: Registerblatt [Qualität]
■ Voreinstellungen Das unten gezeigte Dialogfeld erscheint durch Klicken auf [Voreinstellungen]. Wenn die Option [Druckvorgang auch bei nicht übereinstimmendem Papierformat ausführen] aktiviert ist, wird der Druckvorgang auf dem momentan eingelegten Papier ausgeführt. Dabei spielt die Einstellung unter [Ausgabeformat] auf dem Registerblatt [Seite einrichten] keine Rolle.
Seite 161 ■ Halbtoneinstellungen Dient zum Auswählen der Verarbeitung von Halbtönen zum Drucken von Farb- oder Graustufenbildern. [Muster 1] Eignet sich zum Drucken von allgemeinen Dokumenten. [Muster 2] Die Schärfe wird erhöht, wenn fotorealistische Bilder gedruckt werden. Dient zum Drucken von Bildern einer Person oder zum Betonen der Dunkelheit. [Muster 3] Farbige Buchstaben und dünne Linien werden deutlicher gedruckt.
Seite 162: Registerblatt [Allgemein]
Registerblatt [Allgemein] Zeigt den Druckernamen an. Dient zum Drucken einer Testseite. Registerblatt [Details] Dieses Dialogfeld erlaubt Ihnen, die Einstellungen für Druckeranschluss und Spooling anzugeben sowie Treiber hinzuzufügen. Verwenden der Druckfunktionen 4-23...
Seite 163: Registerblatt [Freigabe]
Registerblatt [Freigabe] Dient zum Festlegen, ob der Drucker freigegeben werden soll. HINWEIS Wenn [Datei- und Druckerfreigabe für Microsoft-Netzwerke] nicht zu den Netzwerkeinstellungen hinzugefügt wurde, wird das Registerblatt [Freigabe] nicht angezeigt. (Siehe S. 3-37.) Für Windows 2000/XP Das Dialogfeld [Eigenschaften von Drucker] und das Dialogfeld [Dokumenteigenschaften] enthalten die folgenden Register, mit denen Sie verschiedene Druckfunktionen eingeben können.
Seite 164: Registerblatt [Seite Einrichten]
HINWEIS Weitere Einzelheiten über die Bedienung ﬁnden Sie in der Online-Hilfe. Die Online-Hilfe kann auf folgende Weise angezeigt werden. Klicken Sie auf eine Stelle der Online-Hilfe, um die angezeigte Online-Hilfe zu schließen. - Durch Drücken der [TAB]-Taste bewegen Sie den Cursor auf das anzuzeigende Element.
Seite 165 Größe 1 (Benutzerdeﬁniertes Papier, Name änderbar) (Siehe S. 4-37.) • Größe 2 (Benutzerdeﬁniertes Papier, Name änderbar) (Siehe S. 4-37.) • Größe 3 (Benutzerdeﬁniertes Papier, Name änderbar) (Siehe S. 4-37.) • ■ Ausgabeformat Rufen Sie das Pulldown-Menü [Ausgabeformat] auf, und wählen Sie das gewünschte Papierformat.
Seite 166 ■ Seitenlayout (Siehe S. 4-34.) Mehrere Seiten können auf einem Blatt Papier gedruckt werden. Die Anzahl der wählbaren Seiten beträgt 1, 2, 4, 8 oder 9 (Seiten je Blatt). Wenn Sie 2, 4, 8 oder 9 (Seiten je Blatt) wählen, erscheint das Pulldown-Menü [Seitenfolge], in dem Sie die Reihenfolge der Seiten eingeben können.
Seite 167: Registerblatt [Endverarbeitung]
Registerblatt [Endverarbeitung] Auf dem Registerblatt [Endverarbeitung] können Sie die folgenden Druckeinstellungen vornehmen. ■ Sortieren Wenn mehrere Seiten des Dokuments in mehreren Kopien gedruckt werden, können Sie auswählen, ob die Kopien sortiert werden sollen. Wenn die Option [Sortieren] nicht aktiviert ist, wird die angegebene Anzahl der Kopien für jede Seite gedruckt.
Seite 168: Registerblatt [Qualität]
Wenn die Option [Druckvorgang auch bei nicht übereinstimmendem Papierformat • ausführen] aktiviert ist, wird der Druckvorgang auf dem momentan eingelegten Papier ausgeführt. Dabei spielt die Einstellung unter [Ausgabeformat] auf dem Registerblatt [Seite einrichten] keine Rolle. Wenn die Option nicht aktiviert ist und die Einstellung unter [Ausgabeformat] für einen auszuführenden Druckauftrag von der Einstellung unter [Ausgabeformat] für einen kürzlich ausgeführten Druckauftrag abweicht, werden im Statusfenster des Druckers eine Meldung angezeigt und der Druckvorgang angehalten.
Seite 169 ■ Halbtoneinstellungen Dient zum Auswählen der Verarbeitung von Halbtönen zum Drucken von Farb- oder Graustufenbildern. [Muster 1] Eignet sich zum Drucken von allgemeinen Dokumenten. [Muster 2] Die Schärfe wird erhöht, wenn fotorealistische Bilder gedruckt werden. Dient zum Drucken von Bildern einer Person oder zum Betonen der Dunkelheit. [Muster 3] Farbige Buchstaben und dünne Linien werden deutlicher gedruckt.
Seite 170: Registerblatt [Allgemein]
Registerblatt [Allgemein] Zeigt den Druckernamen an. Dient zum Drucken einer Testseite. Registerblatt [Freigabe] Dient zum Festlegen, ob der Drucker freigegeben werden soll. HINWEIS Das Registerblatt [Freigabe] wird nur eingeblendet, wenn die Netzwerkeinstellungen konﬁguriert wurden. (Siehe S. 3-42.) Verwenden der Druckfunktionen 4-31...
Seite 171: Registerblatt [Anschlüsse]
Registerblatt [Anschlüsse] Dient zum Hinzufügen, Löschen und Konﬁgurieren eines Druckeranschlusses. Registerblatt [Erweitert] Dient zum Angeben von detaillierten Einstellungen, wie z. B. der Verfügbarkeit des Druckers und der Einstellungen für das Spooling. 4-32 Verwenden der Druckfunktionen...
Seite 172: Registerblatt [Sicherheitseinstellungen]
Registerblatt [Sicherheitseinstellungen] Erlaubt Ihnen, die Zugangsprivilegien für jeden angemeldeten Benutzer zu bestätigen. Registerblatt [Papierauswahl] Dient zum Auswählen von benutzerdeﬁniertem Papierformat. Verwenden der Druckfunktionen 4-33...
Seite 173: Drucken Mehrerer Seiten Auf Einem Blatt Papier
Drucken mehrerer Seiten auf einem Blatt Papier Mehrere Seiten können auf einem Blatt Papier gedruckt werden. Rufen Sie das Registerblatt [Seite einrichten] auf. Wählen Sie unter [Seitenlayout] die auf einem Blatt zu druckenden Seitennummern aus. Die Anzahl der wählbaren Seiten beträgt 1, 2, 4, 8 oder 9 (Seiten je Blatt). Wenn 2, 4, 8 oder 9 (Seiten je Blatt) für [Seitenlayout] gewählt wurde, erscheint [Seitenfolge].
Seite 174: Bestätigen Sie Die Einstellungen, Und Klicken Sie Dann Auf
HINWEIS Wenn Sie 2, 4, 8 oder 9 (Seiten je Blatt) auswählen, wird automatisch [An • Papierformat anpassen] für [Ausgabeformat] ausgewählt, woraufhin Sie keine Auswahl mehr unter [Ausgabeformat] treffen können. Die Optionen im Pulldown-Menü [Seitenfolge] sind je nach gewählter Ausrichtung •...
Seite 175: Manuelles Skalieren Eines Dokuments
Geben Sie das Papierformat unter [Ausgabeformat] an. Bestätigen Sie die Einstellungen, und klicken Sie dann auf [OK]. Der Skalierfaktor wird automatisch entsprechend den Werten eingestellt, die in [Papierformat] und [Ausgabeformat] eingegeben wurden. Manuelles Skalieren eines Dokuments Rufen Sie das Registerblatt [Seite einrichten] auf. Geben Sie die Dokumentgröße unter [Papierformat] an.
Seite 176: Festlegen Eines Benutzerdeﬁnierten Papierformats
Festlegen eines benutzerdeﬁnierten Papierformats Zum Festlegen eines gewünschten Papierformats gehen Sie wie folgt vor. ■ Für Windows 98/Me Rufen Sie das Registerblatt [Seite einrichten] auf. Klicken Sie auf [Benutzerdeﬁniertes Papierformat]. Das Dialogfeld [Eigene Papierformate deﬁnieren] erscheint. Verwenden der Druckfunktionen 4-37...
Seite 177: Für Windows 2000/Xp
Legen Sie die folgenden Optionen nach Bedarf fest. [Liste Zeigt die Namen von benutzerdeﬁnierten Papierformaten an, die benutzerdeﬁnierter momentan registriert sind. Papierformate]: [Name]: Geben Sie den Namen des benutzerdeﬁnierten Papierformats ein, das registriert werden soll. Bis zu 30 Zeichen können eingegeben werden.
Seite 178: Rufen Sie Das Registerblatt [Formulare] Auf, Und Aktivieren
Rufen Sie das Registerblatt [Formulare] auf, und aktivieren Sie dann [Neues Formular erstellen]. Legen Sie die folgenden Optionen nach Bedarf fest. [Formularbeschreibung für]: Dient zum Eingeben eines Namens für das benutzerdeﬁnierte Papierformat. Bei Windows XP wird [Formularname] angezeigt. [Einheiten]: Wählen Sie [Metrisch] oder [Englisch]. [Papiergröße]: Geben Sie die Höhe und Breite des benutzerdeﬁnierten Papierformats ein (Höhe...
Seite 179 Nach dem Prüfen der Einstellungen klicken Sie auf [Formular speichern] und dann auf [Schließen]. Wählen Sie das Symbol [Canon LBP3200] und anschließend [Eigenschaften] aus dem Menü [Datei]. Das Dialogfeld [Eigenschaften von Drucker] erscheint. Rufen Sie das Registerblatt [Papierauswahl] auf, und wählen Sie dann das zu ändernde benutzerdeﬁnierte Papier unter...
Seite 180 Klicken Sie auf die Schaltﬂäche [Papierauswahl ändern]. Wählen Sie unter [Verfügbares Papier] das zu verwendende benutzerdeﬁnierte Papier aus, und klicken Sie dann auf [OK]. Verwenden der Druckfunktionen 4-41...
Seite 181 Bestätigen Sie die Einstellungen, und klicken Sie dann auf [OK]. 4-42 Verwenden der Druckfunktionen...
Seite 182: Festlegen Der Druckqualität
Festlegen der Druckqualität Auf dem Registerblatt [Qualität] können Sie die folgenden Druckeinstellungen vornehmen. Rufen Sie das Registerblatt [Qualität] auf. Geben Sie die [Auﬂösung] an. Wählen Sie [600 dpi] oder [300 dpi]. Legen Sie die [Halbtoneinstellungen] fest. [Muster 1] Eignet sich für ein herkömmliches Dokument. [Muster 2] Druckt Fotos mit lebendigen Farben.
Seite 183: Festlegen Der Tonerdichte
Festlegen der Tonerdichte Rufen Sie das Registerblatt [Qualität] auf. Klicken Sie auf [Details]. Das Dialogfeld [Detaileinstellungen] erscheint. Zum Ändern der Einstellungen für die Druckdichte ziehen Sie den Schieberegler für [Tonerdichte] nach rechts bzw. links. Wenn Sie [Tonersparmodus verwenden] aktivieren, können Sie Toner sparen. WICHTIG Bei Verwendung des Tonersparmodus kann die Druckdichte abnehmen, wodurch gedruckter Text ungleichmäßig wirkt.
Seite 184: Festlegen Der Auﬂösungsverfeinerung
Festlegen der Auﬂösungsverfeinerung Der Drucker erkennt und glättet automatisch schartig erscheinende Buchstaben oder Graﬁken. Rufen Sie das Registerblatt [Qualität] auf. Klicken Sie auf [Details]. Das Dialogfeld [Detaileinstellungen] erscheint. Aktivieren Sie die Option [Auﬂösungsverfeinerung]. Bestätigen Sie die Einstellungen, und klicken Sie dann auf [OK].
Seite 185: Anzeigen Der Druckereinstellungen / Wiederherstellen Der Standardeinstellungen
Anzeigen der Druckereinstellungen / Wiederherstellen der Standardeinstellungen Sie können alle Druckeinstellungen anzeigen, die auf den Registerblättern [Seite einrichten], [Endverarbeitung] und [Qualität] angegeben sind sowie alle Standardwerte gleichzeitig wiederherstellen. Stellen Sie zuerst sicher, dass eines der Registerblätter [Seite einrichten], [Endverarbeitung] oder [Qualität] angezeigt wird. Gehen Sie danach wie unten beschrieben vor.
Seite 186: Wiederherstellen Der Standardeinstellungen
Klicken Sie auf [OK]. Das vorherige Registerblatt erscheint wieder. Wiederherstellen der Standardeinstellungen Zum Wiederherstellen der Standardeinstellungen klicken Sie auf [Standard wiederherstellen]. Sie können die Standardwerte nur in dem eingeblendeten Dialogfeld wiederherstellen, wenn [Standard wiederherstellen] angezeigt wird. Die Standardeinstellungen auf den Registerblättern [Seite einrichten], [Endverarbeitung] und [Qualität] können nicht alle gleichzeitig wiederhergestellt werden.
Seite 187: Statusfenster Des Druckers
Statusfenster des Druckers Das Statusfenster des Druckers zeigt den Druckerstatus des LBP3200 (wie Betriebsstatus und Druckauftrag-Informationen) mit Meldungen, Animationen, Signaltönen und Symbolen an. HINWEIS Zum Aktivieren von Signaltönen muss Ihr Computer über einen PCM-Synthesizer verfügen. Außerdem muss der Treiber für den PCM-Synthesizer installiert sein.
Seite 188: Andere Funktionen
■ Menüleiste Menü [Auftrag] Führt einen Druckauftragsvorgang aus (Unterbrechen, Fortsetzen und Abbrechen). Die Druckaufträge, für die Sie keine Zugangsberechtigungen haben, sind deaktiviert. Menü [Optionen] Ermöglicht Ihnen die Festlegung von Einstellungen für das Statusfenster des Druckers und führt Reinigungsvorgänge durch. Menü [Hilfe] Zeigt die Online-Hilfe an.
Seite 189: Anzeige Des Statusfensters Des Druckers
Zum Anzeigen des Statusfensters des Druckers klicken Sie auf der Windows-Taskleiste auf das Symbol für das Statusfenster des Druckers und dann im Popup-Menü auf [Canon LBP3200]. Wenn mehrere LBP3200-Geräte installiert sind, wird das Menü für jedes einzelne Gerät angezeigt. Das Statusfenster des Druckers erscheint automatisch während eines Druckauftrags oder bei Auftreten eines Fehlers.
Seite 190 ■ [Druckerstatus für alle Drucker]-Gruppe Immer • - Das Statusfenster des Druckers überwacht immer den Druckerstatus. Nur beim Anzeigen des Druckerstatusfensters • - Das Statusfenster des Druckers überwacht den Drucker nur, wenn es angezeigt wird. Nur während des Druckvorgangs • - Das Statusfenster des Druckers überwacht den Druckerstatus nur beim Drucken.
Seite 191 Bestätigen Sie alle Einstellungen, und klicken Sie dann auf [OK]. HINWEIS Detailinformationen über die Funktionen des Statusfensters des Druckers ﬁnden Sie in der Online-Hilfe. 4-52 Statusfenster des Druckers...
Seite 192: Netzwerkdrucker-Status
Netzwerkdrucker-Status Der Status eines Netzwerkdruckers kann im Statusfenster des Druckers auf dem Client ebenso wie auf dem Druckserver angezeigt werden. Wenn der Druckserver beim Starten des Statusfensters des Druckers nicht ausgeführt wird, wird der Status automatisch angezeigt, wenn der Druckserver gestartet wird.
Seite 193 4-54 Statusfenster des Druckers...
Seite 194 Regelmäßige Wartung KAPITEL Dieses Kapitel beschreibt die Druckerwartung, wie z. B. das Austauschen der Tonerpatrone und das Reinigen des Druckers. Ersetzen der Tonerpatrone ..........5-2 Vor dem Ersetzen der Tonerpatrone.
Seite 195: Ersetzen Der Tonerpatrone
Ersetzen der Tonerpatrone Dieser Abschnitt beschreibt das Ersetzen und den Umgang mit Tonerpatronen sowie die Vorsichtsmaßregeln zu deren Aufbewahrung. HINWEIS Mit der Tonerpatrone (EP-27 Cartridge) für diesen Drucker können bis zu ca. 2500 Blatt Papier (A4) bedruckt werden. Die Anzahl der Seiten basiert auf einem typischen Dokument (mit einem Druckverhältnis von ca.
Seite 196 WICHTIG Berühren Sie keine hochspannungsführenden elektrischen Kontakte unter der • Frontabdeckung, da hierbei der Drucker beschädigt werden kann. Hochspannungsführende Kontakte Öffnen Sie die Frontabdeckung. Greifen Sie zum Öffnen der Frontabdeckung in die Aussparungen auf beiden Seiten des Druckers, und ziehen Sie sie dann langsam und kräftig heraus. Ersetzen der Tonerpatrone...
Seite 197 Nehmen Sie die Tonerpatrone aus dem Drucker. WICHTIG Die Druckqualität kann bei Berührung oder Beschädigung der in der Tonerpatrone • enthaltenen Trommel beeinträchtigt werden. Achten Sie darauf, nicht die Trommel zu berühren oder die Schutzklappe der Trommel zu öffnen. Achten Sie darauf, keine anderen als die in diesem Verfahren beschriebenen Stellen zu berühren.
Seite 198 Halten Sie die Tonerpatrone wie in der Abbildung gezeigt und schütteln Sie sie sanft 5 oder 6 Mal, um den Toner im Inneren gleichmäßig zu verteilen. Achten Sie darauf, nicht den Toner zu verschütten. WICHTIG Wenn der Toner nicht gleichmäßig verteilt ist, kann die Druckqualität beeinträchtigt •...
Seite 199 Üben Sie beim Einsetzen der Tonerpatrone einen Druck auf diese aus, während Sie gleichzeitig die Auskerbungen an beiden Seiten der Tonerpatrone an der Tonerpatronenführung ausrichten. Schließen Sie die Frontabdeckung. Ersetzen der Tonerpatrone...
Seite 200: Ersetzen Der Tonerpatrone
WICHTIG Wenn Sie die Frontabdeckung nicht schließen können, prüfen Sie, ob die • Tonerpatrone ordnungsgemäß eingesetzt wurde. Schließen Sie die Frontabdeckung nicht mit Gewalt, da der Drucker dadurch beschädigt werden könnte. Lassen Sie die Frontabdeckung nicht längere Zeit geöffnet, nachdem Sie die •...
Seite 201 WICHTIG Verwenden Sie nur die für diesen Drucker vorgesehene Tonerpatrone. • Berühren Sie keine hochspannungsführenden elektrischen Kontakte unter der • Frontabdeckung, da hierbei der Drucker beschädigt werden kann. Hochspannungsführende Kontakte Öffnen Sie die Frontabdeckung. Greifen Sie zum Öffnen der Frontabdeckung in die Aussparungen auf beiden Seiten des Druckers, und ziehen Sie sie dann langsam und kräftig heraus.
Seite 202 Nehmen Sie die Tonerpatrone aus dem Drucker. Nehmen Sie eine neue Tonerpatrone aus der Schutzhülle. Öffnen Sie die Schutzhülle mit eine Schere, um die Tonerpatrone nicht zu beschädigen. WICHTIG Bewahren Sie die Schutzhülle der Tonerpatrone auf. Sie kann benötigt werden, •...
Seite 203 Setzen Sie die Tonerpatrone nicht direktem Sonnenlicht oder starken Lichtquellen • aus. Halten Sie die Tonerpatrone wie in der Abbildung gezeigt und schütteln Sie sie sanft 5 oder 6 Mal, um den Toner im Inneren gleichmäßig zu verteilen. WICHTIG Wenn der Toner nicht gleichmäßig verteilt ist, kann die Druckqualität beeinträchtigt •...
Seite 204 Legen Sie die Tonerpatrone auf einer ﬂachen Oberﬂäche ab, und ziehen Sie dann das Siegelband (ca. 45 cm lang) langsam ab, während Sie die Tonerpatrone abstützen. Halten Sie den Griffteil am Siegelband wie in der Abbildung gezeigt, und ziehen Sie es gerade heraus. VORSICHT Wenn das Siegelband gewaltsam herausgezogen wird oder während der Abziehbewegung gestoppt wird, kann Toner verschüttet werden.
Seite 205: Üben Sie Beim Einsetzen Der Tonerpatrone Einen Druck Auf
Achten Sie darauf, dass Sie beim Herausziehen des Siegelbandes nicht die • Schutzklappe der Trommel anfassen. Schutzabdeckung der Trommel Nachdem Sie die Tonerpatrone aus der Schutzhülle entnommen haben, setzen Sie • sie so schnell wie möglich in den Drucker ein. Entsorgen Sie das Abdichtband unter Beachtung örtlich geltender Vorschriften.
Seite 206: Reinigung
Legen Sie ein leeres Blatt Papier (Format A4 oder Letter) in den manuellen Einzugschacht oder in die Kassette ein. Klicken Sie auf das Symbol in der Taskleiste, und wählen Sie [Canon LBP3200]. Das Statusfenster des Druckers erscheint. Ersetzen der Tonerpatrone...
Seite 207 Klicken Sie auf [Optionen] ➞ [Reinigung]. Der Reinigungsvorgang wird gestartet. Die Meldung <Reinigung> wird im Statusfenster des Druckers angezeigt. Wenn das Papier ausgegeben und die Meldung ausgeblendet wird, ist die Reinigung abgeschlossen. WICHTIG Während des Druckens oder eines angehaltenen Druckvorgangs können Sie keine •...
Seite 208: Vorsichtsmaßregeln Zum Umgang Mit Der Tonerpatrone
Vorsichtsmaßregeln zum Umgang mit der Tonerpatrone Die Tonerpatrone besteht aus empﬁndlichen Teilen. Deshalb besteht bei unvorsichtiger Handhabung der Tonerpatrone die Gefahr von Schäden an der Patrone oder Beeinträchtigung der Druckqualität. Beim Entfernen oder Einsetzen der Tonerpatrone achten Sie auf folgende Punkte. WARNUNG Gebrauchte Tonerpatronen dürfen nicht verbrannt oder in offenes Feuer geworfen werden, da sich dabei der in der Patrone verbleibende Toner...
Seite 209: Lagerung Von Tonerpatronen
Stellen Sie sicher, immer nur neue Tonerpatronen innerhalb ihres Gebrauchsdatums wie • auf der Verpackung angegeben zu verwenden. Die Verwendung von Original-Canon-Tonerpatronen wird empfohlen. • Bringen Sie die Tonerpatrone nicht in die Nähe von Geräten, die Magnetfelder erzeugen, •...
Seite 210 Lagern Sie die Tonerpatrone nicht an Orten, wo ätzende Gase, wie Ammoniak auftreten, • oder die einen hohen Salzgehalt in der Luft aufweisen oder an sehr staubigen Orten. Lagern Sie die Patrone außerhalb der Reichweite von kleinen Kindern. • Bringen Sie die Tonerpatrone nicht in die Nähe von Geräten, die durch Magnetfelder •...
Seite 211: Reinigung Des Druckers
Reinigung des Druckers Wenn Sie den Drucker für einen längeren Zeitraum verwenden und Staub oder Schmutz an der Oberﬂäche ﬁnden, reinigen Sie den Drucker. Bei der Reinigung des Druckers achten Sie auf folgende Punkte, um die Gefahr von elektrischen Schlägen oder Druckerfehlfunktionen zu vermeiden. WARNUNG Beim Reinigen des Druckers schalten Sie zunächst den Netzschalter aus, •...
Seite 212 Drücken Sie die Seite " " des Netzschalters, um den Drucker auszuschalten , ziehen Sie das USB-Kabel ab, und ziehen a a a a b b b b Sie anschließend das Netzkabel aus der Steckdose c c c c Wringen Sie einen mit Wasser oder einer milden wässrigen Spülmittellösung befeuchteten Lappen fest aus, und wischen Sie anhaftenden Schmutz ab.
Seite 213: Transport Des Druckers
Transport des Druckers Beim Aufstellen des Druckers an einer anderen Stelle oder Transport des Druckers zur Wartung stellen Sie sicher, dass die folgenden Schritte befolgt werden. WARNUNG Um Schäden am Netzkabel zu verhindern und Brandgefahren zu vermeiden, schalten Sie immer das Gerät aus und ziehen das USB-Kabel ab, wenn der Drucker transportiert werden soll.
Seite 214 Transport des Druckers Befolgen Sie die unten stehenden Anweisungen, um den Drucker zu transportieren. Drücken Sie die Seite " " des Netzschalters, um den Drucker auszuschalten , ziehen Sie das USB-Kabel ab, und ziehen a a a a b b b b Sie anschließend das Netzkabel aus der Steckdose c c c c Ziehen Sie das Netzkabel ab.
Seite 215 Ziehen Sie die Kassette heraus. Entfernen Sie die Schutzhülle der Kassette an der Rückseite des Druckers. Halten Sie den Drucker beim Tragen an beiden Seiten fest, wie dies in der Abbildung gezeigt ist. 5-22 Transport des Druckers...
Seite 216: Bringen Sie Die Schutzhülle Der Kassette An Der Rückseite
Setzen Sie den Drucker am Aufstellungsort vorsichtig ab. VORSICHT Setzen Sie den Drucker langsam und vorsichtig ab. Passen Sie auf, dass Sie sich nicht die Hände verletzen. Bringen Sie die Schutzhülle der Kassette an der Rückseite des Druckers an. Setzen Sie die Kassette in den Drucker ein. Drücken Sie die Kassette fest in den Drucker, bis die Vorderseite der Kassette mit der Vorderseite des Druckers bündig ist.
Seite 217: Transportieren Des Druckers
Schließen Sie das Netzkabel an. Stecken Sie den Netzstecker in die Steckdose. Schließen Sie das USB-Kabel an. ● Transportieren des Druckers Wenn Sie den Drucker transportieren müssen, um ihn beispielsweise an einem anderen Ort aufzustellen, entfernen Sie die Tonerpatrone und packen den Drucker sowie die zugehörigen Teile mitsamt den Schutzmaterialien in die Originalverpackung ein, damit beim Transport nichts beschädigt wird.
Seite 218: Umgang Mit Dem Drucker
Umgang mit dem Drucker Der Drucker besteht aus verschiedenen elektronischen und optischen Präzisionsteilen. Lesen Sie den folgenden Abschnitt gründlich durch, um den Drucker richtig handhaben zu können. WICHTIG Die Methoden zur Handhabung des Druckers werden auch in "Wichtige Sicherheitsvorschriften," auf S. xv beschrieben. Vorsichtsmaßregeln zum Handhaben des Druckers Beachten Sie die untenstehenden Vorsichtsmaßregeln, um immer qualitativ hochwertigen Druck zu gewährleisten.
Seite 219: Vorsichtsmaßregeln Für Die Lagerung Des Druckers
Öffnen Sie während des Druckvorgangs keinesfalls die Frontabdeckung, da der Drucker • hierbei beschädigt werden kann. Behandeln Sie das Fach für Papierausgabe mit Vorderseite nach unten, die Abdeckung • der Ausgabeauswahl sowie die Frontabdeckung beim Öffnen und Schließen sorgfältig, da der Drucker sonst beschädigt werden könnte. Wenn Sie eine Abdeckung am Drucker anbringen möchten, schalten Sie den Drucker •...
Seite 220 Fehlerbehebung KAPITEL Dieses Kapitel beschreibt die Abhilfemaßnahmen bei Problemen wie Papierstau oder Nachlassen der Druckqualität. Wenn Probleme beim Drucken auftreten ........6-2 Papierstaus .
Seite 221: Wenn Probleme Beim Drucken Auftreten
Wenn Probleme beim Drucken auftreten Wenn beim Bedienen des Druckers Probleme auftreten, überprüfen Sie diese mithilfe des unten angezeigten Flussdiagramms. Das Netzkabel wurde herausgezogen. Es kann nicht Der Netzschalter befindet sich in der Aus-Stellung. gedruckt werden. (Siehe "Ein-/Ausschalten des Druckers," auf S. 1-10.) Nein Der Drucker ist nicht an Ihren Befolgen Sie die im...
Seite 222: Papierstaus
Papierstaus Die folgenden Meldungen erscheinen im Statusfenster des Druckers, wenn während des Druckens ein Papierstau auftritt. WARNUNG Im Drucker beﬁnden sich Stellen mit gefährlicher Hochspannung. Beim Entfernen von gestautem Papier oder Kontrollieren des Druckerinneren dürfen Sie keine Halsketten, Armbänder oder andere Metallgegenstände tragen. Wenn Innenteile des Druckers berührt werden, besteht die Gefahr von Verbrennungen oder elektrischen Schlägen.
Seite 223 Die Fixiereinheit und ihre Umgebung im Inneren des Druckers können beim • Betrieb sehr heiß werden. Beim Entfernen von gestautem Papier oder Kontrollieren des Druckerinneren dürfen Sie die Fixiereinheit und deren Umgebung nicht berühren, da ansonsten die Gefahr von Verbrennungen oder elektrischen Schlägen besteht.
Seite 224 Berühren Sie nicht die Transferwalze, da hierbei die Druckqualität beeinträchtigt werden • kann. Transferwalze Der Face-down-Ausgabebereich und der Face-up-Ausgabeschacht werden während des • Druckens oder direkt nach dem Drucken extrem heiß. Achten Sie beim Entfernen von Blättern oder gestautem Papier darauf, dass Sie nicht den Face-down-Ausgabebereich, den Face-up-Ausgabeschacht und deren Umgebungen berühren.
Seite 225 Nehmen Sie die Tonerpatrone aus dem Drucker. Wenn Sie bei diesem Schritt gestautes Papier ﬁnden, wechseln Sie zum nächsten Schritt, ohne das Papier zu entfernen. WICHTIG Die Druckqualität kann bei Berührung oder Beschädigung der in der Tonerpatrone • enthaltenen Trommel beeinträchtigt werden. Achten Sie darauf, nicht die Trommel zu berühren oder die Schutzklappe der Trommel zu öffnen.
Seite 226 Setzen Sie die Tonerpatrone in ihre Schutzhülle. Öffnen Sie die Ausgabewahl-Abdeckung. Kippen Sie die beiden Drucklösehebel der Fixiereinheit in Ihre Richtung, um die Fixiereinheit von dem Druck zu entlasten. Wenn Sie bei diesem Schritt gestautes Papier ﬁnden, wechseln Sie zum nächsten Schritt, ohne das Papier zu entfernen.
Seite 227: Ziehen Sie Das Im Face-Up-Ausgabeschacht Gestaute Papier
Ziehen Sie das im Drucker gestaute Papier langsam in Pfeilrichtung heraus. WICHTIG Wenn sich das gestaute Papier nicht leicht entfernen lässt, wechseln Sie zum nächsten Schritt. Versuchen Sie nicht, es gewaltsam zu entfernen. Ziehen Sie das im Face-up-Ausgabeschacht gestaute Papier langsam in Pfeilrichtung heraus.
Seite 228 Ziehen Sie das im Face-down-Ausgabebereich gestaute Papier langsam in Pfeilrichtung heraus. Schließen Sie die Frontabdeckung. Ziehen Sie die Kassette heraus. Ziehen Sie die Kassette langsam und vollständig heraus. Papierstaus...
Seite 229 Ziehen Sie das gestaute Papier langsam in Pfeilrichtung. ● Beim Einziehen von Papier aus der Kassette ❑ Fassen Sie das gestaute Papier wie in der Abbildung gezeigt an, und ziehen Sie es langsam in Pfeilrichtung heraus. WICHTIG Fassen Sie das gestaute Papier beim Herausziehen richtig an. Anderenfalls kann •...
Seite 230 Bringen Sie die Drucklösehebel der Fixiereinheit wieder in ihre Ausgangspositionen. Schließen Sie die Ausgabewahl-Abdeckung. Öffnen Sie die Frontabdeckung. Greifen Sie zum Öffnen der Frontabdeckung in die Aussparungen auf beiden Seiten des Druckers, und ziehen Sie sie dann langsam und kräftig heraus. Papierstaus 6-11...
Seite 231 Nehmen Sie die Tonerpatrone aus der Schutzhülle. Üben Sie beim Einsetzen der Tonerpatrone einen Druck auf diese aus, während Sie gleichzeitig die Auskerbungen an beiden Seiten der Tonerpatrone an der Tonerpatronenführung ausrichten. 6-12 Papierstaus...
Seite 232 Schließen Sie die Frontabdeckung. Wenn im manuellen Einzugschacht eingelegtes Papier gestaut war und entfernt wurde, legen Sie erneut Papier in den manuellen Einzugschacht ein, und führen Sie in diesem Schritt einen erneuten Druckvorgang aus. WICHTIG Wenn Sie die Frontabdeckung nicht schließen können, prüfen Sie, ob die •...
Seite 233: Servicefehleranzeige
Servicefehleranzeige Wenn im Drucker ein Problem aufgetreten ist, das ein ordnungsgemäßes Drucken verhindert, werden die unten aufgeführten Servicefehlermeldungen im Statusfenster des Druckers angezeigt. Servicefehler Grund Abhilfe Folgen Sie den Anweisungen unter (siehe "Wenn ein Fehler in der Fixiereinheit auftritt," auf Ein Problem ist in der S.
Seite 234: Wenn Ein Fehler In Der Fixiereinheit Auftritt
Wenn ein Fehler in der Fixiereinheit auftritt Wenn ein Fehler in der Fixiereinheit auftritt, befolgen Sie die unten stehenden Anweisungen, um Kontakt mit dem Fachhändler, bei dem Sie diesen Drucker gekauft haben, oder mit Ihrem Kundendienstvertreter aufzunehmen. Drücken Sie die Seite " "...
Seite 235: Wenn Ein Scanner-Fehler Oder Ein Servicefehler Auftritt
Wenn ein Scanner-Fehler oder ein Servicefehler auftritt Bei Auftreten eines Scanner-Fehlers oder eines Servicefehlers befolgen Sie die unten stehenden Anweisungen, um den Drucker auszuschalten. Schalten Sie ihn anschließend wieder ein. Die Fehlermeldung wird möglicherweise ausgeblendet. Schalten Sie den Drucker aus, warten Sie mindestens zehn Sekunden, und schalten Sie den Drucker dann erneut ein.
Seite 236 Wenden Sie sich an den Fachhändler, bei dem Sie diesen Drucker gekauft haben, oder an Ihren Kundendienstvertreter. Nennen Sie ihnen die aufgetretenen Symptome. Servicefehleranzeige 6-17...
Seite 237: Probleme Mit Der Druckqualität
Probleme mit der Druckqualität Wenn ein Problem beim Betrieb dieses Druckers auftritt, ergreifen Sie je nach Symptom folgende Maßnahmen. WICHTIG Wenn eine Fehlermeldung im Statusfenster des Druckers erscheint, führen Sie die • Abhilfemaßnahme entsprechend der Meldung aus. Einzelheiten über Papierstaus ﬁnden Sie unter "Papierstaus," auf S. 6-3. •...
Seite 238 Das Gesamtdruckergebnis ist zu dunkel. Grund 1 [Tonerdichte] ist nicht richtig eingegeben. Abhilfe Ziehen Sie den Regler [Tonerdichte] im Druckertreiber in Richtung [Hell]. Klicken Sie zum Festlegen der [Tonerdichte] auf die Schaltﬂäche [Details] des Registerblatts [Qualität], um das Dialogfeld [Detaileinstellungen] zu öffnen. Grund 2 Der Drucker ist direktem Sonnenlicht oder starken Lichtquellen ausgesetzt.
Seite 239 Der Ausdruck weist punktartige schwarze Flecke auf. Grund Die Fixiereinheit ist verschmutzt. Abhilfe Führen Sie einen Reinigungsvorgang aus. (Siehe "Reinigung," auf S. 5-13.) Die Druckposition ist falsch ausgerichtet. Grund [Oberer Rand] und [Papierposition] sind in der Anwendung nicht richtig eingegeben. Abhilfe Geben Sie [Oberer Rand] und [Papierposition] in der Anwendung richtig ein.
Seite 240 Auf dem Papier ist nichts gedruckt. Grund 1 Die Tonerpatrone wurde mit noch angebrachtem Abdichtband eingesetzt. Abhilfe Entfernen Sie die Tonerpatrone aus dem Drucker, ziehen Sie das Abdichtband ab, und setzen Sie die Tonerpatrone erneut ein. (Siehe "Ersetzen der Tonerpatrone," auf S. 5-2.) Grund 2 Mehrere Blatt Papier wurden gleichzeitig eingezogen.
Seite 241 Das Papier verwellt sich. Grund 1 Das Papier ist feucht. Abhilfe Ersetzen Sie das Papier durch einen frisch ausgepackten Stapel. Grund 2 Es wird ungeignetes Papier verwendet. Abhilfe Ersetzen Sie das Papier durch eine Papiersorte, die für diesen Drucker geeignet ist. (Siehe "Papieranforderungen," auf S. 2-2.) Grund 3 Papier wurde in den Face-down-Ausgabebereich eingelegt.
Seite 242: Wenn Nichts Gedruckt Wird
Wenn nichts gedruckt wird Überprüfen Sie die folgenden Punkte, wenn beim Ausführen eines Druckvorgangs aus der Anwendung nichts gedruckt wird. Prüfen Sie, ob eine Fehlemeldung im Statusfenster des Druckers erscheint. Drucken Sie eine Testseite. ● Für Windows 98/Me ❑ Klicken Sie der Reihe nach auf die Dialogfelder [Eigenschaften von Drucker] ➞ [Allgemein] ➞...
Seite 243: Installationsprobleme
Installationsprobleme Wenn "USB Klasse-Treiber" und "LBP3200 Druckertreiber" nicht richtig installiert werden können, gehen Sie wie unten beschrieben vor, um die Probleme zu überprüfen. Nein Wählen Sie den USB- Anschluss aus, und (Für Windows 98/Me) Der Ordner [Canon LBP3200] [Canon LBP3200] wird unter installieren Sie die CAPT- wird auf dem Desktop angezeigt.
Seite 244: Wenn Die Deinstallation Erfolglos Ist
Wenn die Deinstallation erfolglos ist Wenn Sie die CAPT-Software nicht mit dem Uninstaller deinstallieren können, der bei der Installation erstellt wurde, oder wenn der Ordner [Canon LBP3200] nicht auf dem Desktop angezeigt wird, befolgen Sie die unten genannte Prozedur, um die CAPT-Software über die Option [Software] zu deinstallieren.
Seite 245: Deinstallieren Des Usb-Klasse-Treibers
Klicken Sie auf [OK]. Der Deinstallationsvorgang beginnt, und ein Dialogfeld wird eingeblendet, in dem Sie zum Neustart des Computers aufgefordert werden. Klicken Sie auf [OK]. Windows startet neu. Deinstallieren des USB-Klasse-Treibers Die Deinstallation des USB-Klasse-Treibers ist erforderlich, wenn Sie die CAPT-Software nicht ordnungsgemäß...
Seite 246: Stellen Sie Sicher, Dass [Canon Lbp3200] Nicht Im Dialogfeld
Stellen Sie sicher, dass [Canon LBP3200] nicht im Dialogfeld [Software] angezeigt wird, und klicken Sie dann auf [ HINWEIS Wenn [Canon LBP3200] im Dialogfeld [Software] angezeigt wird, löschen Sie [Canon LBP3200] aus dem Dialogfeld [Software]. (Siehe "Wenn die Deinstallation erfolglos ist," auf S. 6-25.) Wählen Sie [Start] ➞...
Seite 247 [USB-Controller]. Für Windows 2000/XP rufen Sie [USB-Druckerunterstützung] auf, und wählen dann [Deinstallieren] aus dem Menü [Vorgang]. Unter Windows 98 wählen Sie [Canon LBP3200], bei Windows Me wählen Sie [Canon CAPT USB Printer], und anschließend klicken Sie auf [Entfernen]. WICHTIG • Wenn sich der USB-Klasse-Treiber unter [Andere Geräte] beﬁndet, wurde die Installation nicht richtig ausgeführt.
Seite 248: Wenn Das Dialogfeld [Entfernen Des Geräts Bestätigen]
• Wenn der USB-Klasse-Treiber nicht ordnungsgemäß installiert wurde, werden [USB-Druckerunterstützung] (für Windows 2000/XP), [Canon CAPT USB Printer] (für Windows Me) und [Canon LBP3200] (für Windows 98) nicht angezeigt. Wenn das Dialogfeld [Entfernen des Geräts bestätigen] erscheint, klicken Sie auf [OK].
Seite 249 Klicken Sie auf [Druckertreiber installieren]. Das Dialogfeld zum Bestätigen der Sprache erscheint. Bestätigen Sie die Sprache und klicken Sie auf [OK]. Nachdem die Vorbereitungen für die Installation abgeschlossen sind, startet die CAPT (Canon Advanced Printing Technology) Installations-Software. Das Dialogfeld [Willkommen] wird eingeblendet. 6-30 Installationsprobleme...
Seite 250 Klicken Sie auf [Weiter]. Das Dialogfeld [Software-Lizenzvertrag] wird aufgerufen. Bestätigen Sie den Inhalt dieser Lizenzvertrag und klicken Sie dann auf [Ja]. Wählen Sie [Aus Liste wählen], und klicken Sie dann auf [Weiter]. Installationsprobleme 6-31...
Seite 251 HINWEIS Wenn der USB-Klasse-Treiber nicht ordnungsgemäß installiert wurde, ist [Aus Liste wählen] deaktiviert, d. h. Sie können keine Auswahl unter dieser Option treffen. Wählen Sie unter [Liste der Anschlüsse] einen USB-Anschluss aus, den Sie für diesen Drucker verwenden können, und klicken Sie danach auf [Weiter]. Für Windows 98 wählen Sie "USBPRNXX"...
Seite 252: Probleme Bei Der Netzwerk-Installation
Probleme bei der Netzwerk-Installation Der Name des Druckservers oder freigegebenen Druckers ist nicht im Listenfeld [Freigegebene Drucker] aufgeführt. Grund 1 Der Druckserver ist nicht aktiviert. Abhilfe Starten Sie den Druckserver. Grund 2 Der Drucker ist nicht als freigegebener Drucker angegeben. Abhilfe Legen Sie den Drucker im Dialogfeld [Eigenschaften von Drucker] als freigegebenen Drucker fest.
Seite 253: Verschiedene Probleme
Verschiedene Probleme Der LBP3200 arbeitet nicht richtig. Grund 1 Der LBP3200 ist nicht als Standarddrucker angegeben. Abhilfe Legen Sie ihn als Standarddrucker fest. Grund 2 Die CAPT-Software ist möglicherweise nicht richtig installiert. Abhilfe Um zu prüfen, ob die CAPT-Software richtig installiert wurde, drucken Sie aus der Anwendung heraus.
Seite 254 Das Programm wird von der Festplatte geladen. Abhilfe Löschen Sie die Datei "CAP4MNU.EXE" von der Festplatte, und starten Sie das CD-ROM-Menü von der beiliegenden CD-ROM "User Software for LBP3200". Die Meldung <Angegebenes Papierformat ist nicht korrekt> wird im Statusfenster des Druckers angezeigt.
Seite 255 6-36 Verschiedene Probleme...
Seite 256: Anhang
Anhang KAPITEL Dieses Kapitel enthält die technischen Daten des Druckers sowie den Index. Technische Daten ............7-2 Technische Daten der Hardware .
Seite 257: Technische Daten
Technische Daten Technische Daten der Hardware Desktop-Seitendrucker Elektrostatisches Fotoverfahren (Fixieren nach Druckmethode Bedarf) Bei kontinuierlichem Druck auf A4: 18 Seiten pro Minute * Die Druckgeschwindigkeit kann stufenweise Druckgeschwindigkeit: abnehmen, je nach Papierformat, Papierart, Normal-Papier Kopienzahl oder Einstellung des (64 bis 90 g/m Fixierverfahrens.
Seite 258: Technische Daten Der Software
Kassette ..........ca. 0,8 kg Tonerpatrone..........ca. 0,7 kg Technische Daten der Software Funktion Technische Daten Drucksoftware CAPT (Canon Advanced Printing Technology) Der gesamte Bereich mit Ausnahme eines 5mm breiten Bedruckbarer Bereich Randes von der oberen, unteren, rechten und linken Seite des Blatts. Technische Daten...
Seite 259: Abmessungen Der Einzelnen Teile
Abmessungen der einzelnen Teile ■ Drucker Schutzhülle der Kassette Kassette Face-down-Ausgabefach 376,3 125,3 (mm) (mm) Abmessungen der einzelnen Teile...
Seite 260: Optionales Zubehör
Optionales Zubehör Mit Hilfe des optionalen Netzwerkadapters (AXIS1650) können Sie den LBP3200 direkt an ein Netzwerk anschließen. Einzelheiten zum Netzwerkadapter AXIS1650 ﬁnden Sie auf der Website von Axis Communications (http://www.axis.com/). Netzwerkadapter Der optionale Netzwerkadapter kann über ein USB-Kabel an den LBP3200 angeschlossen werden.
Seite 261 Device Installer" verwenden, um die ursprünglichen Einstellungen eines an ein Netzwerk angeschlossenen Druckers anzugeben. Einzelheiten zum Netzwerkadapter ﬁnden Sie in der Bedienungsanleitung des • Netzwerkadapters. Weitere Einzelheiten zum Netzwerkadapter erfahren Sie von Ihrem • Canon-Vertragshändler, bei dem Sie den LBP3200 gekauft haben. Optionales Zubehör...
Seite 262: Netspot Device Installer
Anwenderhandbuch zu Ihrem Netzwerkadapter (AXIS 1650). HINWEIS Abhängig von der mitgelieferten CD-ROM ist der NetSpot Device Installer eventuell nicht enthalten. Wenn sich der NetSpot Device Installer nicht auf der mitgelieferten CD-ROM beﬁndet, können Sie ihn von der Canon-Website herunterladen. NetSpot Device Installer...
Seite 263: Index
Benutzerdeﬁniertes Papierformat, 2-42, 4-19, Folien einlegen, 2-14 4-37 Etikett, 2-4, 2-6, 2-14 Canon LBP3200-Gruppe, 3-29 Face-down-Ausgabebereich, 1-4, 2-11, 2-13 CAPT (Canon Advanced Printing Technology), Face-down-Ausgabefach, 1-4 Face-up-Ausgabeschacht, 1-5, 2-12, 2-13 Client, 3-36, 3-46 Fehlerbehebungsdiagramm, 6-2 Fixiereinheit, 6-4 Folie, 2-4, 2-6, 2-14...
Seite 264 Installation Online-Hilfe, 4-16, 4-25 Installation unter Windows 2000, 3-16 Installation unter Windows 98/Me, 3-4 Installation unter Windows XP, 3-22 Installationsprobleme, 6-24 Installieren der CAPT-Software, 3-4 Papier Bedruckbarer Bereich, 2-6 Lagerung von Papier, 2-8 Papierart, 4-19, 4-27 Festlegen der Papierart, 2-26, 2-47 Kassette, 1-4, 2-15, 2-29 Liste der Papierarten, 2-3 Kontrast, 4-22, 4-30...
Seite 265 Registerblatt [Sicherheitseinstellungen], 4-33 USB-Kabel, 1-13 Reinigung USB-Klasse-Treiber, 3-11, 3-18, 3-24, 6-24, Drucker, 5-18 6-28 Fixiereinheit, 5-13 Ventilationsöffnungen, 1-5 Schutzhülle der Kassette, 1-5 Verschiedene Probleme, 6-34 Schwarze Schicht, 1-6 Verwendbares Papier, 2-2 Schweres Papier, 2-4, 2-6, 2-14 Voreinstellungen, 4-21, 4-28 Seitenfolge, 4-19, 4-27 Seitenlayout, 4-19, 4-27 Seriennummer, 7-11 Servicefehler, 6-14...
Seite 266: Lage Der Seriennummer
Das Etikett ist für den Kundendiensttechniker erforderlich, um die Seriennummer für Reparatur oder Wartung zu prüfen. Ziehen Sie es nicht ab. ■ Rückseite des Druckers F187900 XXXV 50/60Hz X.XA MADE IN CHINA No. XXXX000000 FC5-XXXX Seriennummer ■ Verpackungskarton (seitlich) LBP3200 8822AXXX [AA] XXXX000000 Seriennummer Lage der Seriennummer 7-11...

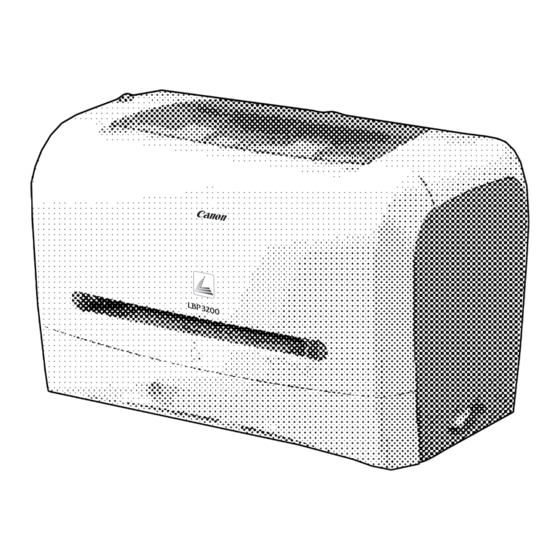

Canon LBP3200 Benutzerhandbuch

Inhaltsverzeichnis

Bevor Sie diesen Drucker in Betrieb Nehmen

Kapitel 1 Bevor Sie diesen Drucker in Betrieb Nehmen

Einlegen und Ausgeben von Papier

Kapitel 2 Einlegen und Ausgeben von Papier

Einrichten der Druckumgebung

Kapitel 3 Einrichten der Druckumgebung

Drucken eines Dokuments

Kapitel 4 Drucken eines Dokuments

Regelmäßige Wartung

Kapitel 5 Regelmäßige Wartung

Fehlerbehebung

Kapitel 6 Fehlerbehebung

Anhang

Kapitel 7 Anhang

Quicklinks

Kapitel

Verwandte Anleitungen für Canon LBP3200

Inhaltszusammenfassung für Canon LBP3200
