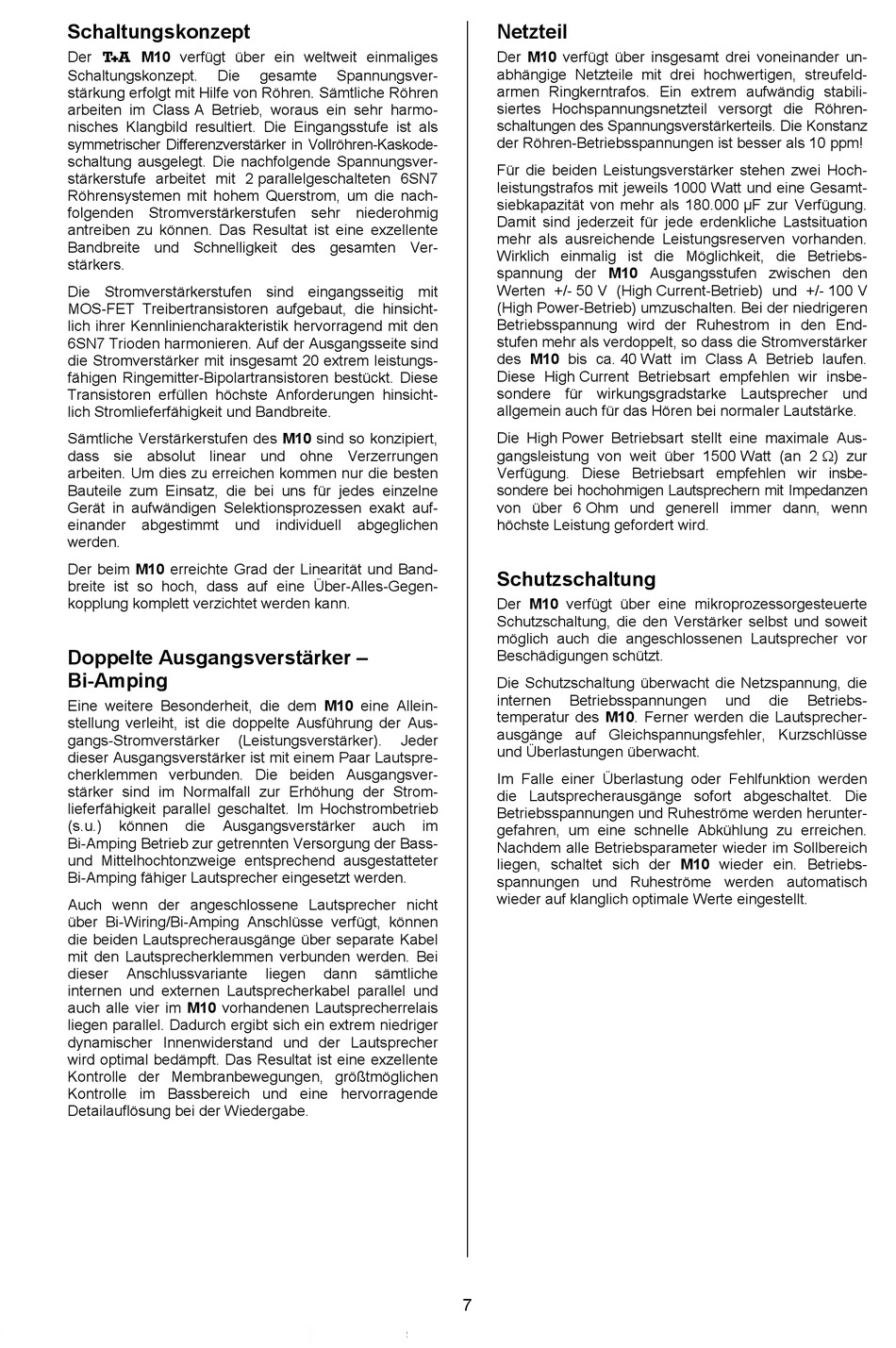

Schaltungskonzept
Der  M10 verfügt über ein weltweit einmaliges
Schaltungskonzept. Die
stärkung erfolgt mit Hilfe von Röhren. Sämtliche Röhren
arbeiten im Class A Betrieb, woraus ein sehr harmo-
nisches Klangbild resultiert. Die Eingangsstufe ist als
symmetrischer Differenzverstärker in Vollröhren-Kaskode-
schaltung ausgelegt. Die nachfolgende Spannungsver-
stärkerstufe arbeitet mit 2 parallelgeschalteten 6SN7
Röhrensystemen mit hohem Querstrom, um die nach-
folgenden Stromverstärkerstufen sehr niederohmig
antreiben zu können. Das Resultat ist eine exzellente
Bandbreite und Schnelligkeit des gesamten Ver-
stärkers.
Die Stromverstärkerstufen sind eingangsseitig mit
MOS-FET Treibertransistoren aufgebaut, die hinsicht-
lich ihrer Kennliniencharakteristik hervorragend mit den
6SN7 Trioden harmonieren. Auf der Ausgangsseite sind
die Stromverstärker mit insgesamt 20 extrem leistungs-
fähigen Ringemitter-Bipolartransistoren bestückt. Diese
Transistoren erfüllen höchste Anforderungen hinsicht-
lich Stromlieferfähigkeit und Bandbreite.
Sämtliche Verstärkerstufen des M10 sind so konzipiert,
dass sie absolut linear und ohne Verzerrungen
arbeiten. Um dies zu erreichen kommen nur die besten
Bauteile zum Einsatz, die bei uns für jedes einzelne
Gerät in aufwändigen Selektionsprozessen exakt auf-
einander abgestimmt und
werden.
Der beim M10 erreichte Grad der Linearität und Band-
breite ist so hoch, dass auf eine Über-Alles-Gegen-
kopplung komplett verzichtet werden kann.
Doppelte Ausgangsverstärker –
Bi-Amping
Eine weitere Besonderheit, die dem M10 eine Allein-
stellung verleiht, ist die doppelte Ausführung der Aus-
gangs-Stromverstärker
dieser Ausgangsverstärker ist mit einem Paar Lautspre-
cherklemmen verbunden. Die beiden Ausgangsver-
stärker sind im Normalfall zur Erhöhung der Strom-
lieferfähigkeit parallel geschaltet. Im Hochstrombetrieb
(s.u.) können die Ausgangsverstärker
Bi-Amping Betrieb zur getrennten Versorgung der Bass-
und Mittelhochtonzweige entsprechend ausgestatteter
Bi-Amping fähiger Lautsprecher eingesetzt werden.
Auch wenn der angeschlossene Lautsprecher nicht
über Bi-Wiring/Bi-Amping Anschlüsse verfügt, können
die beiden Lautsprecherausgänge über separate Kabel
mit den Lautsprecherklemmen verbunden werden. Bei
dieser Anschlussvariante
internen und externen Lautsprecherkabel parallel und
auch alle vier im M10 vorhandenen Lautsprecherrelais
liegen parallel. Dadurch ergibt sich ein extrem niedriger
dynamischer Innenwiderstand und der Lautsprecher
wird optimal bedämpft. Das Resultat ist eine exzellente
Kontrolle der Membranbewegungen, größtmöglichen
Kontrolle im Bassbereich und eine hervorragende
Detailauflösung bei der Wiedergabe.
gesamte Spannungsver-
individuell abgeglichen
(Leistungsverstärker). Jeder
auch
liegen dann sämtliche
Netzteil
Der M10 verfügt über insgesamt drei voneinander un-
abhängige Netzteile mit drei hochwertigen, streufeld-
armen Ringkerntrafos. Ein extrem aufwändig stabili-
siertes Hochspannungsnetzteil versorgt die Röhren-
schaltungen des Spannungsverstärkerteils. Die Konstanz
der Röhren-Betriebsspannungen ist besser als 10 ppm!
Für die beiden Leistungsverstärker stehen zwei Hoch-
leistungstrafos mit jeweils 1000 Watt und eine Gesamt-
siebkapazität von mehr als 180.000 F zur Verfügung.
Damit sind jederzeit für jede erdenkliche Lastsituation
mehr als ausreichende Leistungsreserven vorhanden.
Wirklich einmalig ist die Möglichkeit, die Betriebs-
spannung der M10 Ausgangsstufen zwischen den
Werten +/- 50 V (High Current-Betrieb) und +/- 100 V
(High Power-Betrieb) umzuschalten. Bei der niedrigeren
Betriebsspannung wird der Ruhestrom in den End-
stufen mehr als verdoppelt, so dass die Stromverstärker
des M10 bis ca. 40 Watt im Class A Betrieb laufen.
Diese High Current Betriebsart empfehlen wir insbe-
sondere für wirkungsgradstarke Lautsprecher und
allgemein auch für das Hören bei normaler Lautstärke.
Die High Power Betriebsart stellt eine maximale Aus-
gangsleistung von weit über 1500 Watt (an 2 Ω) zur
Verfügung. Diese Betriebsart empfehlen wir insbe-
sondere bei hochohmigen Lautsprechern mit Impedanzen
von über 6 Ohm und generell immer dann, wenn
höchste Leistung gefordert wird.

Schutzschaltung

Der M10 verfügt über eine mikroprozessorgesteuerte
Schutzschaltung, die den Verstärker selbst und soweit
möglich auch die angeschlossenen Lautsprecher vor
Beschädigungen schützt.
Die Schutzschaltung überwacht die Netzspannung, die
internen Betriebsspannungen
temperatur des M10. Ferner werden die Lautsprecher-
ausgänge auf Gleichspannungsfehler, Kurzschlüsse
und Überlastungen überwacht.
Im Falle einer Überlastung oder Fehlfunktion werden
die Lautsprecherausgänge sofort abgeschaltet. Die
Betriebsspannungen und Ruheströme werden herunter-
im
gefahren, um eine schnelle Abkühlung zu erreichen.
Nachdem alle Betriebsparameter wieder im Sollbereich
liegen, schaltet sich der M10 wieder ein. Betriebs-
spannungen und Ruheströme werden automatisch
wieder auf klanglich optimale Werte eingestellt.
7
