4.4
Anzeige- und Bedienelemente
4.4.4

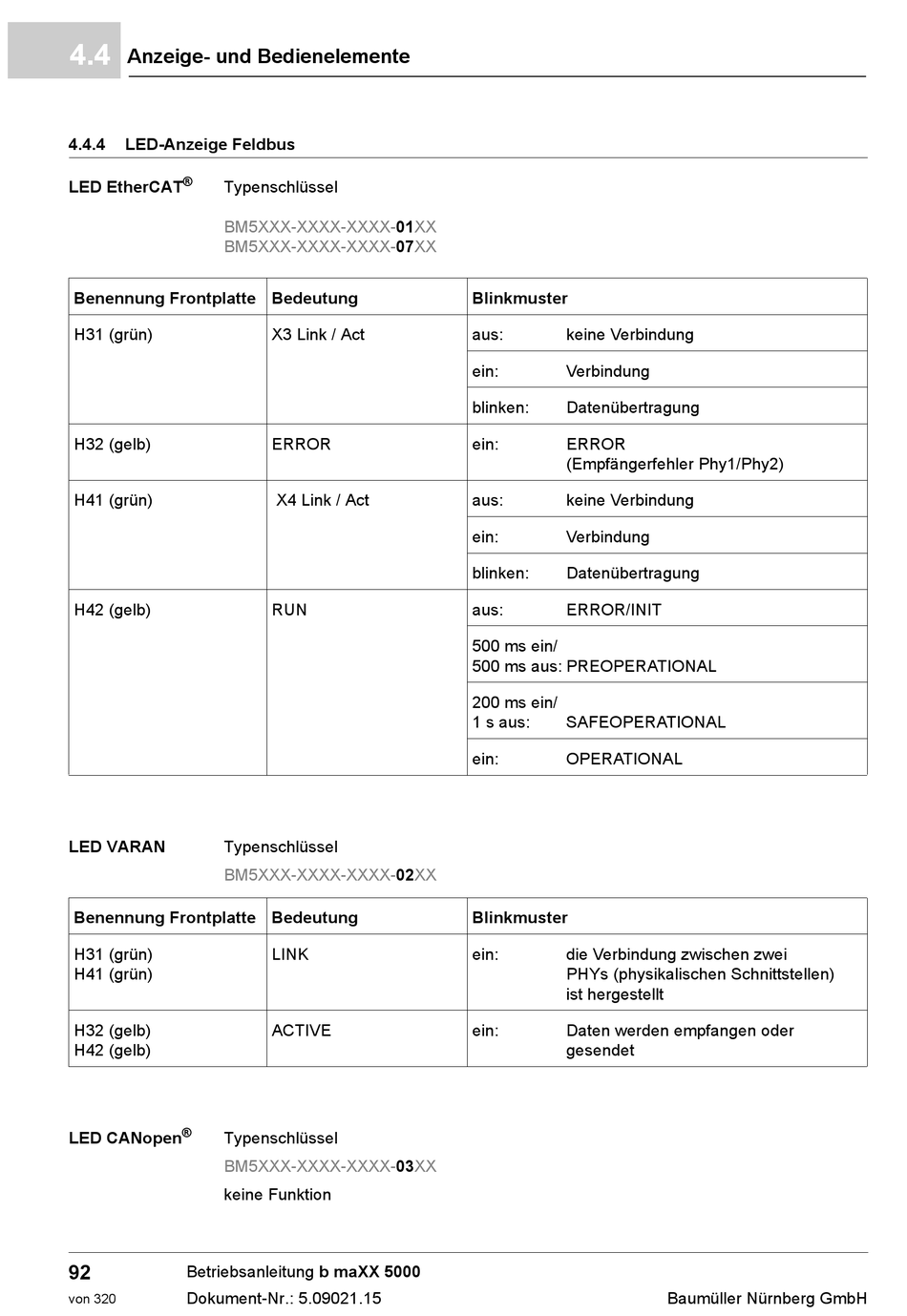

LED-Anzeige Feldbus

®
LED EtherCAT . Typenschlüssel
BM5XXX-XXXX-XXXX-01XX
BM5XXX-XXXX-XXXX-07XX
Benennung Frontplatte Bedeutung
H31 (grün)
H32 (gelb)
H41 (grün)
H42 (gelb)
LED VARAN Typenschlüssel
BM5XXX-XXXX-XXXX-02XX
Benennung Frontplatte Bedeutung
H31 (grün)
H41 (grün)
H32 (gelb)
H42 (gelb)
®
LED CANopen Typenschlüssel
BM5XXX-XXXX-XXXX-03XX
keine Funktion
92
Betriebsanleitung b maXX 5000
Dokument-Nr.: 5.09021.15
von 320
X3 Link / Act
ERROR
X4 Link / Act
RUN
LINK
ACTIVE
Blinkmuster
aus: keine Verbindung
ein: Verbindung
blinken: Datenübertragung
ERROR 
ein:
(Empfängerfehler Phy1/Phy2)
aus: keine Verbindung
ein: Verbindung
blinken: Datenübertragung
aus: ERROR/INIT
500 ms ein/ 
500 ms aus: PREOPERATIONAL
200 ms ein/
1 s aus: SAFEOPERATIONAL
ein: OPERATIONAL
Blinkmuster
ein: die Verbindung zwischen zwei
PHYs (physikalischen Schnittstellen)
ist hergestellt
Daten werden empfangen oder 
ein:
gesendet
Baumüller Nürnberg GmbH
