Steuerklemmen

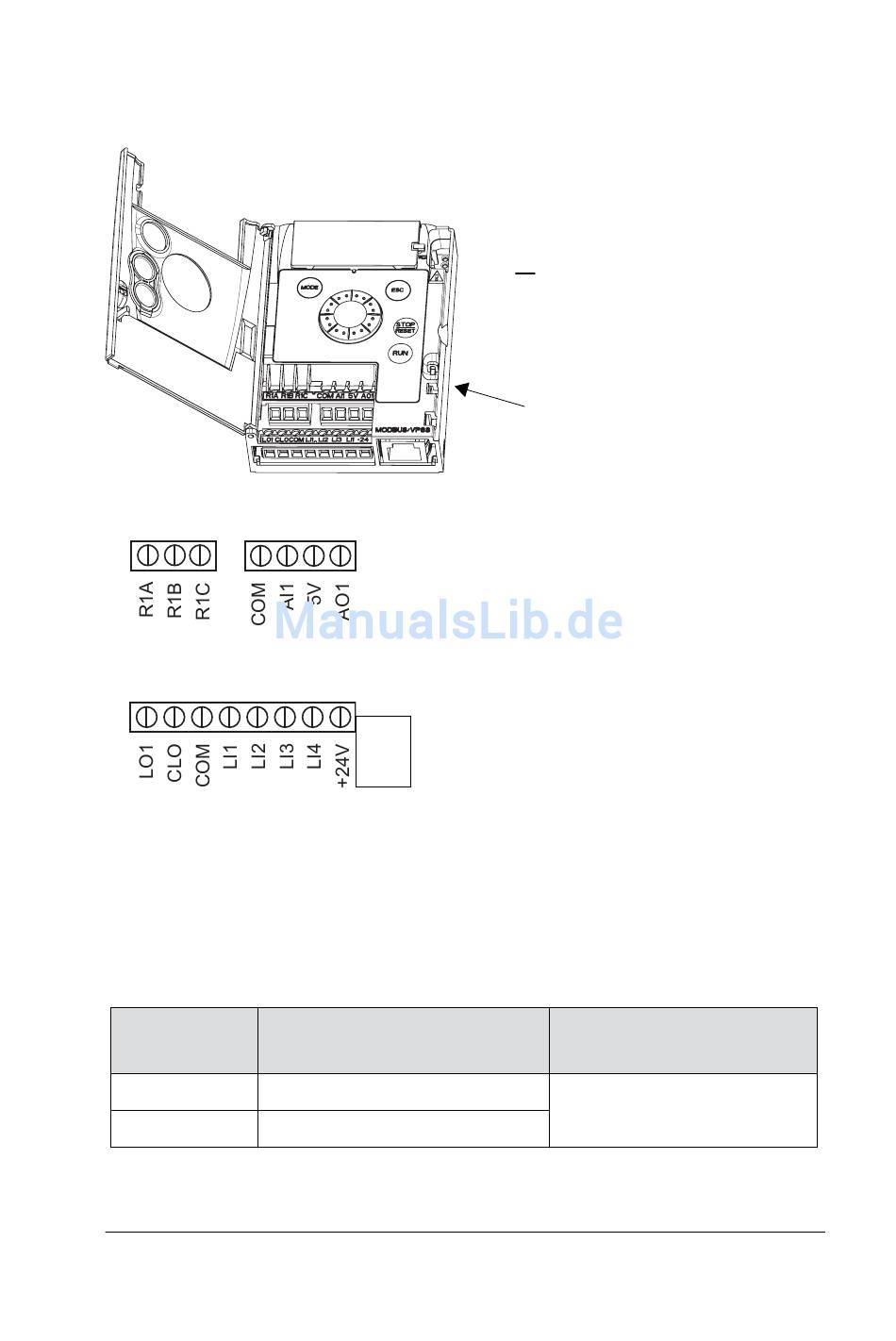

Zugang zu den Steuerklemmen

Anordnung der Steuerklemmen

Hinweis: Zum Anschluss der Drähte
einen Schlitzschraubendreher (0,6 x 3,5)
verwenden.
Anwendbarer Leiterquerschnitt (1)
ER12
Steuerklemmen
R1A, R1B, R1C
Andere Klemmen
(1) Der fettgedruckte Wert entspricht dem Mindestleiterquerschnitt zur
Sicherheitsgewährleistung.
(2) Empfohlener Wert bis Höchstwert.
Für die Zugang zu den Steuerklemmen die
Abdeckung öffnen.
Hinweis: Informationen zu den Funktionen der
HMI-Tasten siehe „HMI-Beschreibung" auf
Seite 23.
R1A
R1B
R1C
COM
AI1
5 V
AO1
RJ45
LO1
CLO
LI1
LI2
LI3
LI4
+24V
RJ45
2
mm (AWG)
0,75 bis 1,5 (18 bis 16)
0,14 bis 1,5 (26 bis 16)
Die Abdeckung kann mit einer
Plombe verschlossen werden.
Schließkontakt (NO) des Relais
Öffnerkontakt (NC) des Relais
Bezugsleitungs-Pin des Relais/Wurzel
Bezugsleitung der Analog- und Logik-E/A / Masse
Analogeingang
+5V Versorgung vom Umrichter
Analogausgang
Logikausgang (Kollektor)
Bezugsleiter des Logikausgangs (Emitter)
Logikeingang
Logikeingang
Logikeingang
Logikeingang
+24V Versorgung vom Umrichter
Anschluss für Software, Modbus-Netzwerk
oder dezentrales Display.
Anzugsmoment (2)
Nm (lb.in)
0,5 bis 0,6 (4,4 bis 5,3)
