156

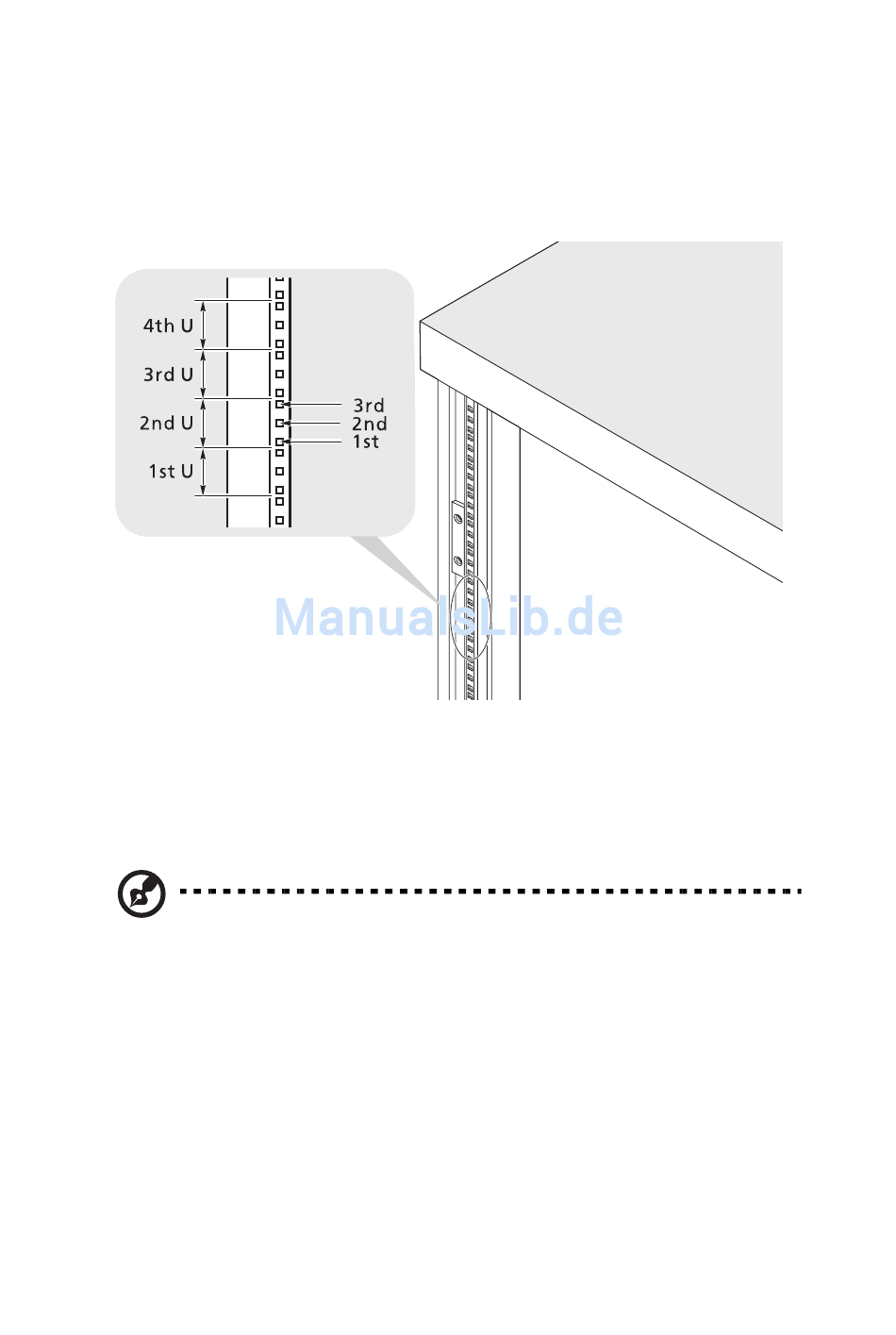

Vertikales Montagelochmuster
Die vier vertikalen Schienen des Systemgestells besitzen
Montagelöcher, die so wie in folgender Abbildung dargestellt
angeordnet sind:
Das System belegt 4U im Gestell. Zählen Sie von unten an die U-
Positionen und die Anzahl der Löcher.
Der Abstand von der Mitte von zwei Löchern mit engerem
Zwischenraum zur Mitte des nächsten Lochpaars entspricht 1U.
Hinweis: Die in diesem Handbuch verwendete Maßeinheit ist "U"
(1U = 44,45 mm oder 1,75 Zoll). Die gesamte Höhe aller
Komponenten im Gestell gemessen in "U" darf nicht die Höhe des
Gestells überschreiten. Details hierzu sind in der Dokumentation
angegeben, die dem Systemgestell beigelegt ist.
Beim Einbau von Komponenten beginnen Sie Ihre Messung ab der
Mitte von zwei Löchern mit engerem Zwischenraum. Andernfalls
stimmen die Schraubenlöcher in der Komponente nicht mit denen im
Gestell überein.
Anhang A: Acer Altos R910 Anleitung zum Gestellaufbau
