DBG (Debug) Port-Zuordnung

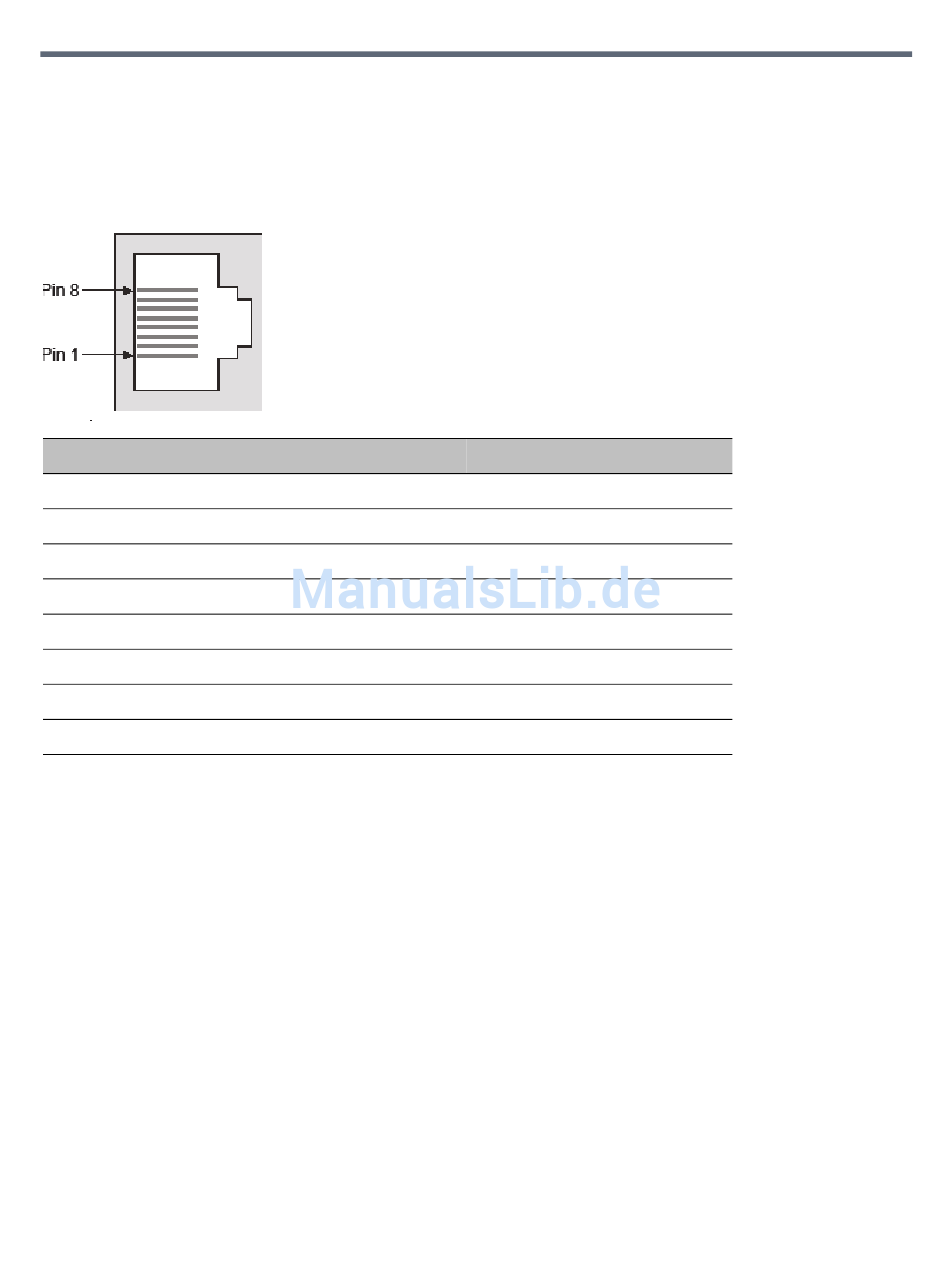

Die folgende Abbildung und Tabelle zeigen die Stiftbelegung des DBG-Ports, der seriellen (Debug)
Schnittstelle auf der RTM LAN-Karte – vier LAN-Ports. Ein mit einem RJ45-Anschluss versehenes
serielles Kabel wird für den Anschluss des Port verwendet.
Stift Signalname
1 N/V
2 N/V
3 N/V
4 GND
5 RxD
6 TxD
7 N/V
8 N/V
Polycom, Inc.
Beschreibung
Keine Verbindung
Keine Verbindung
Keine Verbindung
Erde
Daten empfangen
Daten senden
Keine Verbindung
Keine Verbindung
Stiftbelegung
74
