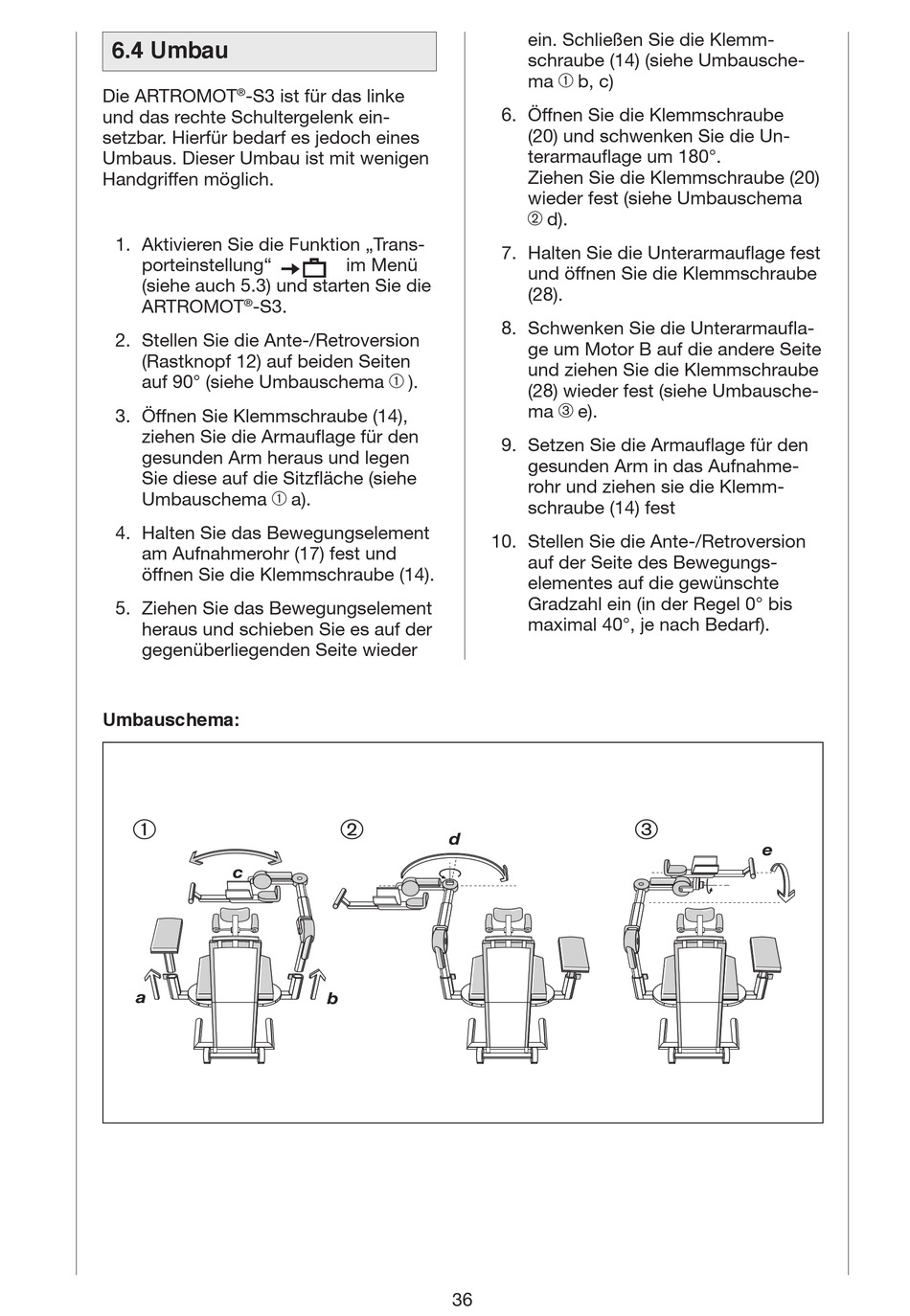

6.4 Umbau

Die ARTROMOT ‑S3 ist für das linke
®
und das rechte Schultergelenk ein‑
setzbar. Hierfür bedarf es jedoch eines
Umbaus. Dieser Umbau ist mit wenigen
Handgriffen möglich.
1. Aktivieren Sie die Funktion „Trans‑
porteinstellung"
(siehe auch 5.3) und starten Sie die
ARTROMOT ‑S3.
®
2. Stellen Sie die Ante‑/Retroversion
(Rastknopf 12) auf beiden Seiten
auf 90° (siehe Umbauschema
3. Öffnen Sie Klemmschraube (14),
ziehen Sie die Armauflage für den
gesunden Arm heraus und legen
Sie diese auf die Sitzfläche (siehe
†
Umbauschema
4. Halten Sie das Bewegungselement
am Aufnahmerohr (17) fest und
öffnen Sie die Klemmschraube (14).
5. Ziehen Sie das Bewegungselement
heraus und schieben Sie es auf der
gegenüberliegenden Seite wieder
Umbauschema:
im Menü
†
).
a).
36
ein. Schließen Sie die Klemm‑
schraube (14) (siehe Umbausche‑
ma † b, c)
6. Öffnen Sie die Klemmschraube
(20) und schwenken Sie die Un‑
terarmauflage um 180°.
Ziehen Sie die Klemmschraube (20)
wieder fest (siehe Umbauschema
Œ
d).
7. Halten Sie die Unterarmauflage fest
und öffnen Sie die Klemmschraube
(28).
8. Schwenken Sie die Unterarmaufla‑
ge um Motor B auf die andere Seite
und ziehen Sie die Klemmschraube
(28) wieder fest (siehe Umbausche‑
Å
ma e).
9. Setzen Sie die Armauflage für den
gesunden Arm in das Aufnahme‑
rohr und ziehen sie die Klemm‑
schraube (14) fest
10. Stellen Sie die Ante‑/Retroversion
auf der Seite des Bewegungs‑
elementes auf die gewünschte
Gradzahl ein (in der Regel 0° bis
maximal 40°, je nach Bedarf).
