Gerätezeichnungen und Anschlüsse
4.5.3.2 X3 CANopen Anschlüsse
netBRICK NB 100 | Gateway-Geräte
DOC091111UM12DE | Revision 12 | Deutsch | 2014-03 | Freigegeben | Öffentlich
Die CANopen Schnittstelle X3 ist als ISO 11898 Schnittstelle ausgeführt.

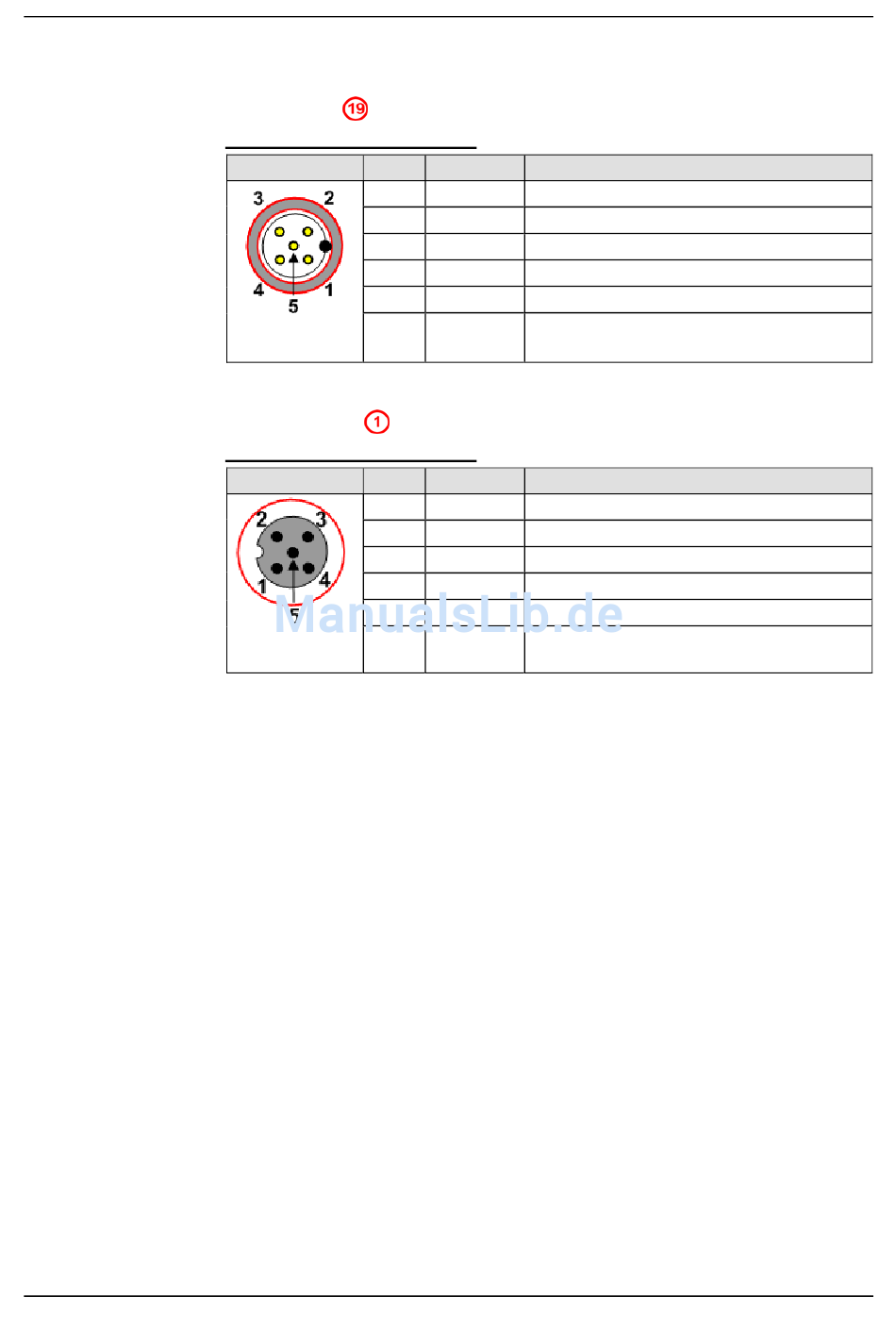

Anschluss IN , M12 Stecker A codiert.
CANopen M12 Pinbelegung
CANopen Pin
1
2
3
4
5
M12 Stecker
A codiert

Tabelle 34: CANopen M12 Pinbelegung

Anschluss OUT , M12 Buchse A codiert.
CANopen M12 Pinbelegung
CANopen Pin
1
2
3
4
5
M12 Buchse
A codiert

Tabelle 35: CANopen M12 Pinbelegung

Die Anschlüsse sind so ausgerichtet, dass bei Verwendung von
Winkelsteckern diese im Winkel von 45° mit den Kabeln nach unten vom
Gerät weg weisen.
Die Pins der Anschlüsse IN und OUT sind untereinander galvanisch
verbunden.
Bitte beachten Sie auch die Verkabelungshinweise im Abschnitt
Verkabelungshinweise CANopen auf Seite 104.
Signal Bedeutung
PE Schirm
ISO GND CANopen-Bezugspotential, 15 nF gegen PE
CAN H CAN High-Signal
CAN L CAN Low-Signal
PE Metallverschraubung
Signal Bedeutung
PE Schirm
ISO GND CANopen-Bezugspotential, 15 nF gegen PE
CAN H CAN High-Signal
CAN L CAN Low-Signal
PE Metallverschraubung
