Kommunikation
2.1 Kommunikation PROFIBUS
Kennungsbezogene Diagnose - Definition
Die kennungsbezogene Diagnose beginnt ab Byte 6 und umfasst 2 Byte.

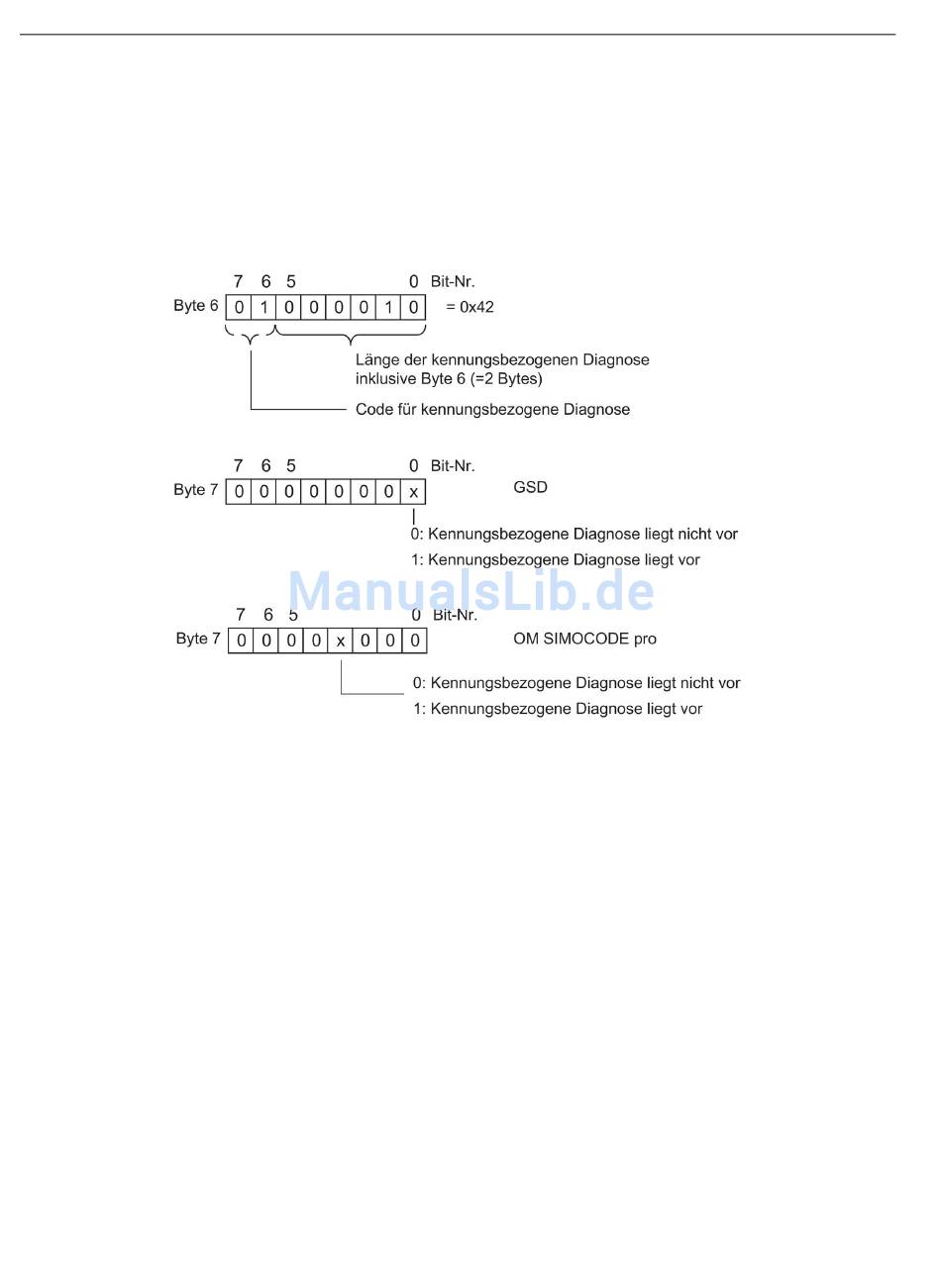

Kennungsbezogene Diagnose - Aufbau
Bild 2-4
Statusmeldungen - Definition
Die Statusmeldungen geben den detaillierten Status von SIMOCODE pro wieder.
Falls SIMOCOCE pro hinter einem Y-Link (Baugruppe zum Anschluss von einkanaligen
DP-Slaves an S7-400H) betrieben wird, wird auch der so genannte H-Status gemeldet
(siehe Bild "Aufbau H-Status").
22
Aufbau der kennungsbezogenen Diagnose
SIMOCODE pro - Kommunikation
Funktionshandbuch, 05/2018, A5E40508495001A/RS-AB/002
