6 Einführung
Das kabellose Lesesystem besteht aus einem oder mehreren Laser-Scannern EX-DRAGON-M101, einer oder
mehreren Übertragungsstationen EXOM-DRAGON und einem oder mehreren Speisegeräten ENT-DC als
Trennstation im sicheren Bereich. Der EX-DRAGON-M101 kommuniziert über Funk mit kurzer Reichweite mit der
Übertragungsstation EXOM-DRAGON. Die Übertragungsstation kommuniziert über das ENT-DC und einen
seriellen Port mit dem Host-System.
Zum laden des Funkscanners wird die Akkuladestation LD DRAGON eingesetzt.
Aufgrund seiner Strapazierfähigkeit und Zuverlässigkeit ist das kabellose Lesesystem die ideale Lösung für alle
Anwendungen im Industriebereich, bei denen in verhältnismäßig rauer oder schmutziger Umgebung große
Datenmengen schnell, einfach und zuverlässig gesammelt werden müssen.
6.1
Laser-Scanner EX-DRAGON-M101
LASER-SCANNER EX-DRAGON-M101 sind Barcode-Handleser mit integriertem Dekoder und Funk.
Das Abtastsystem des Lesers arbeitet mit der Visible Laser Diode (VLD)-Technologie. Die hohe Qualität der
einzelnen Teile garantiert höchste Zuverlässigkeit und störungsfreien Betrieb.
6.1.1 Beschreibung und Verwendung
Mit den Laser-Scannern EX-DRAGON-M101 können Barcodes automatisch bis zu einer bestimmten
Entfernung eingelesen werden. Dazu muss lediglich der Scanner auf den Barcode gerichtet und die Drucktaste
betätigt werden. Das Einlesen des Codes erfolgt entlang der Scan-Linie, die über den gesamten Code geführt
werden muss.
JA

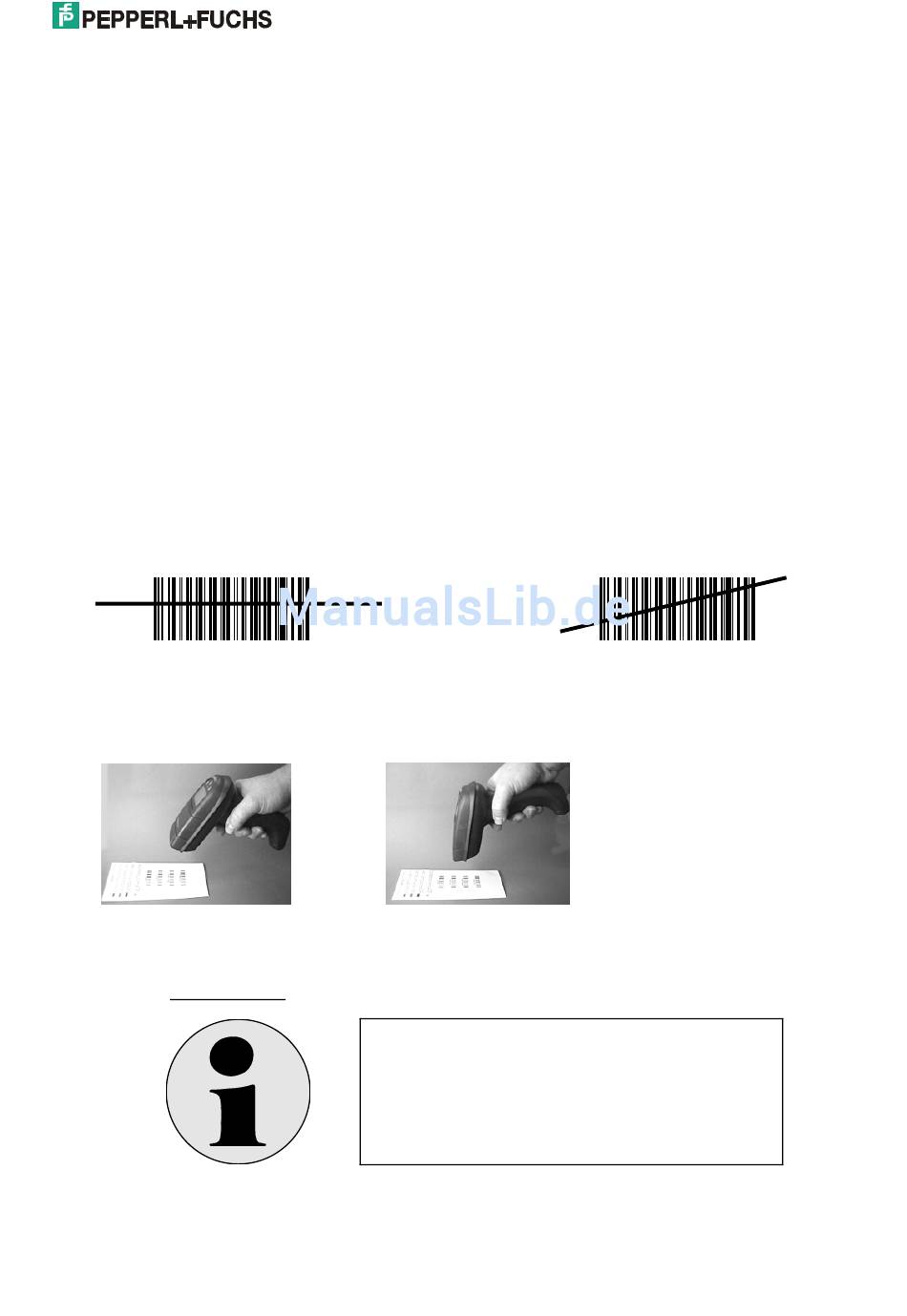

Abbildung 6.1 - Beispiel für das Einlesen eines Codes
Erfolgreiches Einlesen ist nur möglich, wenn Sie den Scanner schräg zum Barcode halten, um Reflexionen zu
vermeiden, die das Leseergebnis beeinträchtigen können (siehe Abbildung 1.2).
JA
Abbildung 6.2 - Haltung beim Einlesen eines Codes
Passen Sie die Leseentfernung an den jeweiligen Barcode und die Betriebsbedingungen an.
Seite 13
Nicht empfohlen
Hinweis
Halten Sie den Scanner während der Konfiguration
nahe genug an die Codes, um sicherzustellen, dass sie
den richtigen Code einlesen.
NEIN
EXDragM101_V114_TH_D.doc
