Mechanische Installation
5.
Der thermoMETER CSVideo ist mit einem metrischen M48x1,5-Gewinde ausgestattet und kann entweder
direkt über dieses Gewinde oder mit Hilfe der Sechskantmutter (Standard) und des festen Montagewinkels
(Standard) an vorhandene Montagevorrichtungen installiert werden.
Vermeiden Sie bitte grobe mechanische Gewalt am Sensor.
> Zerstörung des Systems

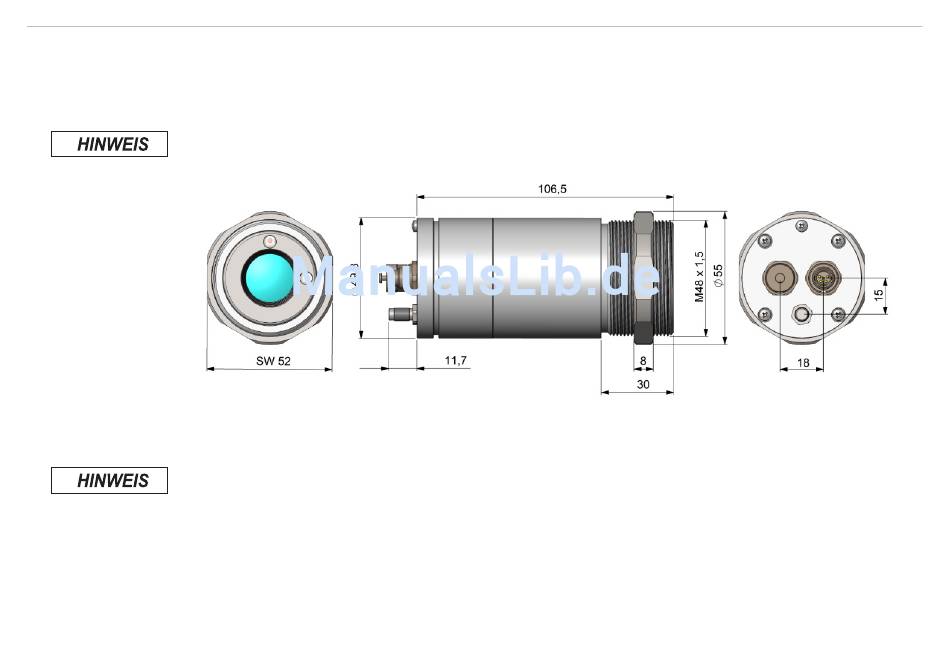

Abb. 1 Maßzeichnung thermoMETER CSVideo Sensor
Abmessungen in mm (nicht maßstabsgetreu)
Der optische Strahlengang muss frei von jeglichen Hindernissen sein.
> Fehlmessung
thermoMETER CSVideo
Mechanische Installation
Seite 17
