- Seite 1 PJ-PEN-003 Interaktives IR-Modul Bedienungsanleitung Modell Nr. VS15219...
- Seite 2 Microsoft, Windows und das Windows-Logo sind eingetragene Warenzeichen von Microsoft Corporation in den USA und anderen Ländern. ViewSonic, das Logo mit den drei Vögeln, OnView, ViewMatch und ViewMeter sind eingetragene Warenzeichen von ViewSonic Corporation. Haftungsauschluss: ViewSonic Corporation haftet weder für in diesem Dokument enthaltene technische oder redaktionelle Fehler oder Auslassungen, noch für beiläufig entstandene Schäden oder...
-
Seite 3: Produktregistrierung
Sie können das Produktregistrierungsformular auch mit Hilfe der ViewSonic-CD ausdrucken. Senden Sie das Formular nach dem Ausfüllen bitte per Post oder Fax an die passende ViewSonic-Niederlassung. Das Registrierungsformular finden Sie im Ordner „Registrierung“ der CD. Durch die Registrierung Ihres Produktes bleiben Sie bei sämtlichen Kundendienstbelangen stets auf dem neuesten Stand. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang der optischen Projektor-Sensorsteuerung ......1 Zubehör ...................... 2 Unter Windows installieren ................. 3 Unter Mac OS installieren................. 22 Unter Linux installieren ................30 Problemlösung..................32... -
Seite 5: Lieferumfang Der Optischen Projektor-Sensorsteuerung
Lieferumfang der optischen Projektor-Sensorsteuerung Zubehörprüfliste Bitte prüfen Sie anhand dieser Liste das mit Ihrer optischen Projektor- Sensorsteuerung gelieferte Zubehör. Bitte wenden Sie sich an den Händler, bei dem Sie das Produkt erworben haben, falls etwas fehlen sollte. 1. Lichtstift 2. Interaktives IR-Modul 3. -
Seite 6: Zubehör

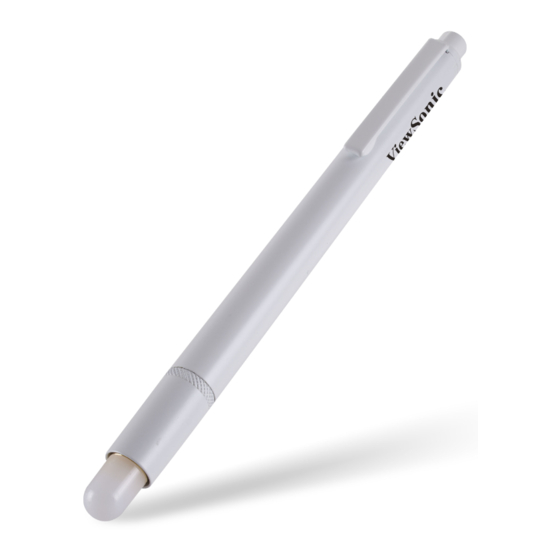

Zubehör Tasten und Knöpfe des Lichtstifts Spitze des Sensorkontrollstifts Vor Einsatz des Lichtstifts Stellen Sie sicher, dass das Gerät eingeschaltet ist. Wie verwende ich den Lichtstift? Drücken Sie die Spitze des Sensorkontrollstifts gegen die Projektionsfläche; die von der Spitze übertragenen Signale validieren die Positionen mit den Sensoren im Projektor. -
Seite 7: Unter Windows Installieren
Unter Windows installieren Die LightPen-Software verfügt über eine optische Sensorsteuerungsfunktion. 1. Systemanforderungen Bitte stellen Sie zum normalen optischen Sensorsteuerungsbetrieb sicher, dass folgende Systemanforderungen erfüllt werden. LightPen-Software installieren Systemanforderungen Betriebssystem Microsoft Windows XP (SP2) (32 Bit) / Vista (32 Bit) / Windows 7 (32/64 Bit) Prozessor Intel®-Core™-2-Duo mit 2,0 GHz oder besser (dedizierte GPU empfohlen) -
Seite 8: Treiberinstallation
Unter Windows installieren 2. Softwareinstallation 2.1 Treiberinstallation <Vom USB-Gerät installieren> Ein CD-Laufwerk wird durch Anschließen des Interaktionsmoduls an einem Computer per USB-Kabel erstellt (siehe Abbildung 1). Rufen Sie zur Installation von SPDriver den Ordner windows\ Setup.exe des CD-Laufwerks auf. Durch Ausführen des Programmes launcher.exe können Sie SPDriver direkt starten. -
Seite 9: Unter Windows Installieren - Spdriver
Unter Windows installieren - SPDriver Schritt 4: (1) Klicken Sie auf SPDriver und ein Fenster erscheint wie nachstehend gezeigt. Klicken Sie zum Fortfahren auf Next (Weiter). (2) Wählen Sie den Zielordner der Installation (ein Standardordner wird angegeben). Klicken Sie zum Fortfahren auf Next (Weiter). -
Seite 10: Unter Windows Installieren - Viewdrawii
Unter Windows installieren - ViewDrawII 2.2 ViewDrawII-Software installieren Schritt 1: Legen Sie die Bedienungsanleitung-CD in Ihr CD-Laufwerk ein. Schritt 2: Rufen Sie den Ordner „LightPen Software for Windows“ auf Ihrer CD auf. Schritt 3: Doppelklicken Sie auf den Dateinamen Setup.exe, ein Fenster erscheint wie nachstehend angezeigt. - Seite 11 Unter Windows installieren - ViewDrawII (2) Wählen Sie den Zielordner der Installation (ein Standardordner wird angegeben). Klicken Sie zum Fortfahren auf Next (Weiter). (3) Klicken Sie nach Prüfung der Installationsdaten auf Install (Installieren), setzen Sie die Installation fort. (4) Bitte warten Sie, bis die Installation erfolgreich abgeschlossen ist.
- Seite 12 Unter Windows installieren - ViewDrawII 3. Optische Sensorsteuerungsfunktion initialisieren 3.1 Sobald SPDriver installiert ist, führen Sie es durch Auswahl von Start/Alle Programme/LightPen/SPDriver/SPDriver aus; stellen Sie dann über ein USB-Kabel eine Verbindung zwischen Ihrem Projektor und einem PC her. Ihr System zeigt möglicherweise den in der Abbildung dargestellten Bildschirm an.
- Seite 13 Unter Windows installieren - ViewDrawII (Windows 7) * Das Microsoft Windows 7-Betriebssystem unterstützt Multi- Touch-Steuerung. Beim Einsatz Ihres Projektors mit einem PC, auf dem das Microsoft Windows 7-Betriebssystem läuft, können Sie zwischen dem Standardmausmodus und dem Multi-Touch- Steuerungsmodus wählen. * Wählen Sie zur Anzeige der Softwareversion „About (Über)“. (1) Zum Ausführen der Kalibrierung Calibration (Kalibrierung) wählen Das System speichert die Kalibrierungsdaten, nachdem die vier...
- Seite 14 Unter Windows installieren - ViewDrawII (2) Auto-Kalibrierung mit Auto-Kalibrierung können Sie Ihr Produkt entsprechend den in Abbildung 3 angezeigten eingeblendeten Anweisungen kalibrieren. Blockieren Sie keine an der Kalibrierungsanzeige dargestellten Bilder, während die Auto-Kalibrierung läuft. Abbildung 3 Abbildung 4 3.4 Kalibrierung erfolgreich abgeschlossen 3.5 Auto-Kalibrierung fehlgeschlagen Abbildung 5 Falls die Meldung „auto calibrating failed (Auto-Kalibrierung...
-
Seite 15: So Führen Sie Den Treiber Erneut Aus
Unter Windows installieren - ViewDrawII 3.6 So führen Sie den Treiber erneut aus Durch Auswahl von „Start/Alle Programme/LightPen/SPDriver“ können Sie den Treiber erneut ausführen. 4. Werkzeugleiste 4.1 ViewDrawII-Software – Werkzeugleiste Nach Installation des ViewDrawII-Programmes und Ausführung von „Start/Alle Programme/LightPen/ViewDrawII“ erscheint eine Werkzeugleiste auf der rechten Seite der Anzeige (siehe Abbildung). -
Seite 16: Hauptfunktionen
Werkzeugleiste - ViewDrawII 4.2 Hauptfunktionen Symbole Bezeichnungen Beschreibungen Maus Mausfunktionen. Roter Stift Roter Stift. Grüner Stift Grüner Stift. Blauer Stift Blauer Stift. Marker Durchscheinender Stift. Zum Zeichnen von Kreisen, Zeichenwerkzeu- Rechtecken, gleichschenkligen Dreiecken und Linien. Breite und Farbe Zur Auswahl von Breite und Farbe des des Stifts Stifts. - Seite 17 Unter Windows installieren - ViewDrawII 4.3 Subfunktionen Zeichenwerkzeuge Klicken Sie auf und ein Untermenü klappt sich wie nachstehend gezeigt aus dem Hauptmenü aus. Wählen Sie durch Anklicken das gewünschte Zeichenwerkzeug zum Handzeichnen. Dualstift-Werkzeuge Klicken Sie auf und ein Untermenü klappt sich wie nachstehend gezeigt aus dem Hauptmenü...
- Seite 18 Unter Windows installieren - ViewDrawII (2.1) Vollbild-Dualstift-Modus Beide Parteien können mit demselben Werkzeug im Vollbild- modus Zeichnungen erstellen. Geteilte-Anzeige-Dualstift-Modus Beide Parteien können mit demselben oder verschiedenen Werkzeugen im gleichermaßen aufgeteilten Anzeigemodus Zeichnungen erstellen.
- Seite 19 Unter Windows installieren - ViewDrawII (2.2) Werkzeugleiste Symbole Bezeichnungen Beschreibungen Roter Stift Roter Stift. Grüner Stift Grüner Stift. Blauer Stift Blauer Stift. Weißer Stift Weißer Stift. Dünner abgerundeter Dünner Stift. Strich Dicker abgerundeter Dicker Stift. Strich Kantiger Strich Rechteckiger Stift. Zum Löschen von Zeichnungen.
- Seite 20 Unter Windows installieren - ViewDrawII Whiteboard-Modus Klicken Sie auf , die Projektionsfläche verwandelt sich in einen Whiteboard-Hintergrund und die beiden Funktionen in der Werkzeugleiste werden zu (Hintergrund importieren) und (Whiteboard importieren). i. Klicken Sie auf und das Auswahlfenster zum Importieren des gewünschten Bildes als Hintergrund erscheint.
- Seite 21 Unter Windows installieren - ViewDrawII Bearbeitungswerkzeuge Klicken Sie auf und ein Untermenü klappt sich wie nachstehend gezeigt aus dem Hauptmenü aus. Wählen Sie durch Anklicken die gewünschte Bearbeitungsfunktion. Symbole Beschreibungen Zum Drucken der aktuellen Anzeige. Macht die letzte Aktion rückgängig. Stellt die zuletzt rückgängig gemachte Aktion wieder her.
-
Seite 22: Ausrichtung Der Werkzeugleiste Ändern
Unter Windows installieren - ViewDrawII 4.5 Ausrichtung der Werkzeugleiste ändern Richten Sie den Lichtstift auf eine beliebige Stelle des Projektionsbildes und drücken Sie die Stiftspitze zum Umschalten von der vertikalen zur horizontalen Werkzeugleiste. Richten Sie den Lichtstift auf die linke oder rechte Seite des Projektionsbildes und drücken Sie die Stiftspitze zum Umschalten von der horizontalen zur vertikalen Werkzeugleiste. -
Seite 23: Position Der Werkzeugleiste Ändern
Unter Windows installieren - ViewDrawII 4.6 Position der Werkzeugleiste ändern Richten Sie den Lichtstift nach links oder rechts von der Projektionsfläche weg und drücken Sie die Stiftspitze zum Ändern der Position bei vertikal angezeigter Werkzeugleiste. Drücken Sie zum Anzeigen oder Ausblenden der Werkzeugleiste noch einmal. - Seite 24 Unter Windows installieren - ViewDrawII 5. PowerPoint-Werkzeugleiste ViewDrawII verfügt über eine PowerPoint-Werkzeugleiste, die Microsoft Office 2003 und aktuellere Versionen unterstützt. Die PowerPoint-Werkzeugleiste erscheint auf der rechten Seite der Projektionsfläche, wenn Sie PowerPoint Tool Setup (PowerPoint-Werkzeugeinrichtung) aus der Werkzeugleiste öffnen und eine PowerPoint-Datei im PowerPoint-Wiedergabemodus anzeigen.
-
Seite 25: Funktion Der Powerpoint-Werkzeugleiste
Unter Windows installieren - ViewDrawII 5.1 Funktion der PowerPoint-Werkzeugleiste Symbole Beschreibungen Größe der Werkzeugleiste ändern Position der PowerPoint- Werkzeugleiste ändern Zum Mausmodus wechseln Zur Rechtstaste Ihrer Maus wechseln Zum roten Stift wechseln Löschen Alles löschen Zurück zur vorherigen Seite Zum Aufrufen der nächsten Seite. -
Seite 26: Unter Mac Os Installieren
Unter Mac OS installieren Die ViewDrawII-Software verfügt über eine optische Sensorsteuerungsfunktion. 1. Systemanforderungen Bitte stellen Sie zum normalen optischen Sensorsteuerungsbetrieb sicher, dass folgende Systemanforderungen erfüllt werden. ViewDrawII-Software installieren Systemanforderungen Betriebssystem Mac OS X v10.5 oder höher Prozessor Intel-Prozessor Speicher 2 GB oder mehr Festplattenspeicher Mindestens 100 MB 2. -
Seite 27: Unter Mac Os Installieren - Viewdrawii
Unter Mac OS installieren - ViewDrawII 3. Optische Sensorsteuerungsfunktion initialisieren 3.1 Verbinden Sie Ihren Projektor über ein USB-Kabel mit einem PC. Ihr System sieht möglicherweise wie in der nachstehenden Abbildung gezeigt aus. 3.2 Klicken Sie auf das Symbol , das Menü erscheint wie nachstehend gezeigt. - Seite 28 Unter Mac OS installieren - ViewDrawII 4. Werkzeugleiste 4.1 ViewDrawII-Werkzeugleiste Nachdem das ViewDrawII-Programm installiert und ausgeführt wurde, erscheint eine Werkzeugleiste auf der rechten Seite Ihrer Anzeige. * Wählen Sie zur Anzeige der Softwareversion „About ViewDrawII (Über ViewDrawII)“.
- Seite 29 Unter Mac OS installieren - ViewDrawII 4.2 Hauptfunktionen Symbole Bezeichnungen Beschreibungen Maus Mausfunktionen. Roter Stift Roter Stift. Grüner Stift Grüner Stift. Blauer Stift Blauer Stift. Marker Durchscheinender Stift. Zum Zeichnen von Kreisen, Rechtecken, Zeichenwerkzeuge gleichschenkligen Dreiecken und Linien. Breite und Farbe Zur Auswahl von Breite und Farbe des Stifts.
- Seite 30 Unter Mac OS installieren - ViewDrawII 4.3 Subfunktionen Zeichenwerkzeuge Klicken Sie auf das Hauptmenü und ein Untermenü klappt sich wie nachstehend gezeigt aus dem Hauptmenü aus. Wählen Sie durch Anklicken das gewünschte Zeichenwerkzeug zum Handzeichnen. Whiteboard-Modus Klicken Sie auf , das Hauptmenü wechselt zu einem weißen Hintergrund, die beiden Funktionen werden durch...
- Seite 31 Unter Mac OS installieren - ViewDrawII ii. Klicken Sie zum Rücksetzen des Hintergrundes auf den Whiteboard-Modus auf Durch erneutes Anklicken von verlassen Sie den White- board-Modus. Bearbeitungswerkzeuge Klicken Sie auf und ein Untermenü klappt sich wie nachstehend gezeigt aus dem Hauptmenü aus. Wählen Sie durch Anklicken die gewünschte Bearbeitungsfunktion.
-
Seite 32: Zwischen Maus- Und Stiftmodus Wechseln
Unter Mac OS installieren - ViewDrawII 4.4 Zwischen Maus- und Stiftmodus wechseln Sie können zwischen Maus- und Stiftmodi wechseln, indem Sie die Stiftspitze auf eine Position über oder unter das projizierte Bild richten und die Stiftspitze drücken. Symbole in der Werkzeugleiste wechseln beim Umschalten in den Mausmodus zu;... - Seite 33 Unter Mac OS installieren - ViewDrawII 4,5 Position der Werkzeugleiste ändern Es gibt eine schnelle Möglichkeit zum Ändern der Sichtbarkeit der Werkzeugleiste. Drücken Sie die Lichtstiftspitze auf der linken oder rechten Seite außerhalb der Projektionsfläche; anschließend können Sie die Sichtbarkeit der Werkzeugleiste ändern.
-
Seite 34: Unter Linux Installieren
Unter Linux installieren -SPDriver Die SPDriver-Software verfügt über eine optische Sensorsteuerungsfunktion. 1. Systemanforderungen Bitte stellen Sie zum normalen optischen Sensorsteuerungsbetrieb sicher, dass folgende Systemanforderungen erfüllt werden. SPDriver installieren Systemanforderungen Betriebssystem Linux OS Ubuntu 10.04, Debian 5.05, Suse 11.3 Prozessor Intel®-Core™-2-Duo mit 2,0 GHz oder besser (dedizierte GPU empfohlen) Speicher 2 GB oder mehr... - Seite 35 Unter Linux installieren -SPDriver 3. Optische Sensorsteuerungsfunktion initialisieren 3.1 Verbinden Sie Ihren Projektor über ein USB-Kabel mit einem PC. Ihr System sieht möglicherweise wie in der nachstehenden Abbildung gezeigt aus. 3.2 Klicken Sie auf das Symbol , das Menü erscheint wie nachstehend gezeigt.
-
Seite 36: Problemlösung
Problemlösung F1: Warum erscheint die Meldung „The LightPen program is not found (LightPen-Programm nicht gefunden)“? A: Dies kann folgende Ursachen haben: (1) Computer und Projektor sind nicht richtig verbunden. Bitte stellen Sie sicher, dass das USB-Kabel richtig an Computer und Projektor angeschlossen ist. (1-1) Stecken Sie das USB-Kabel erneut ein, falls die nachstehende Anzeige erscheint. - Seite 37 Problemlösung F2: Warum funktioniert das runde Kalibrierungsziel nicht richtig? A: (1) Bitte prüfen Sie, ob der Pointer bzw. Lichtstift funktioniert: (1-1) Stellen Sie sicher, dass sich in Pointer oder Lichtstift eine Batterie mit ausreichender Leistung befindet und das Gerät eingeschaltet ist. (1-2) Bitte schreiben Sie beim Einsatz von Pointer oder Lichtstift nicht im Schatten...
- Seite 38 Problemlösung F3: Warum wird der Cursor nicht an der Stelle angezeigt, auf die der Lichtstift gerichtet ist? A: Dies kann folgende Ursachen haben: (1) Schlechte Systemkalibrierung. Bitte achten Sie bei der Kali- brierung darauf, die Mitte des runden Ziels zu treffen. (2) Projektionsstandort, Projektionsgröße oder Projektionsab- stand wurden geändert.
