Automatische Brandmelder GLT
5.7

Melderparallelanzeigen

Eine Melderparallelanzeige wird benötigt wenn der Melder nicht unmittelbar sichtbar ist oder
in Zwischendecken oder -böden montiert wurde.Die Melderparallelanzeige wird in Fluren oder
Zugängen der entsprechenden Gebäudeabschnitte bzw. Räume installiert. Die rote
Alarmanzeige der Melderparallelanzeigen FAA-420-RI und MPA entspricht der DIN 14623.
5.7.1

Melderparallelanzeige FAA-420-RI

Installationshinweis
HINWEIS!
Die FAA-420-RI muss so montiert werden, dass die breite Seite der roten Alarmanzeige (A) in
Blickrichtung des Betrachters zeigt.

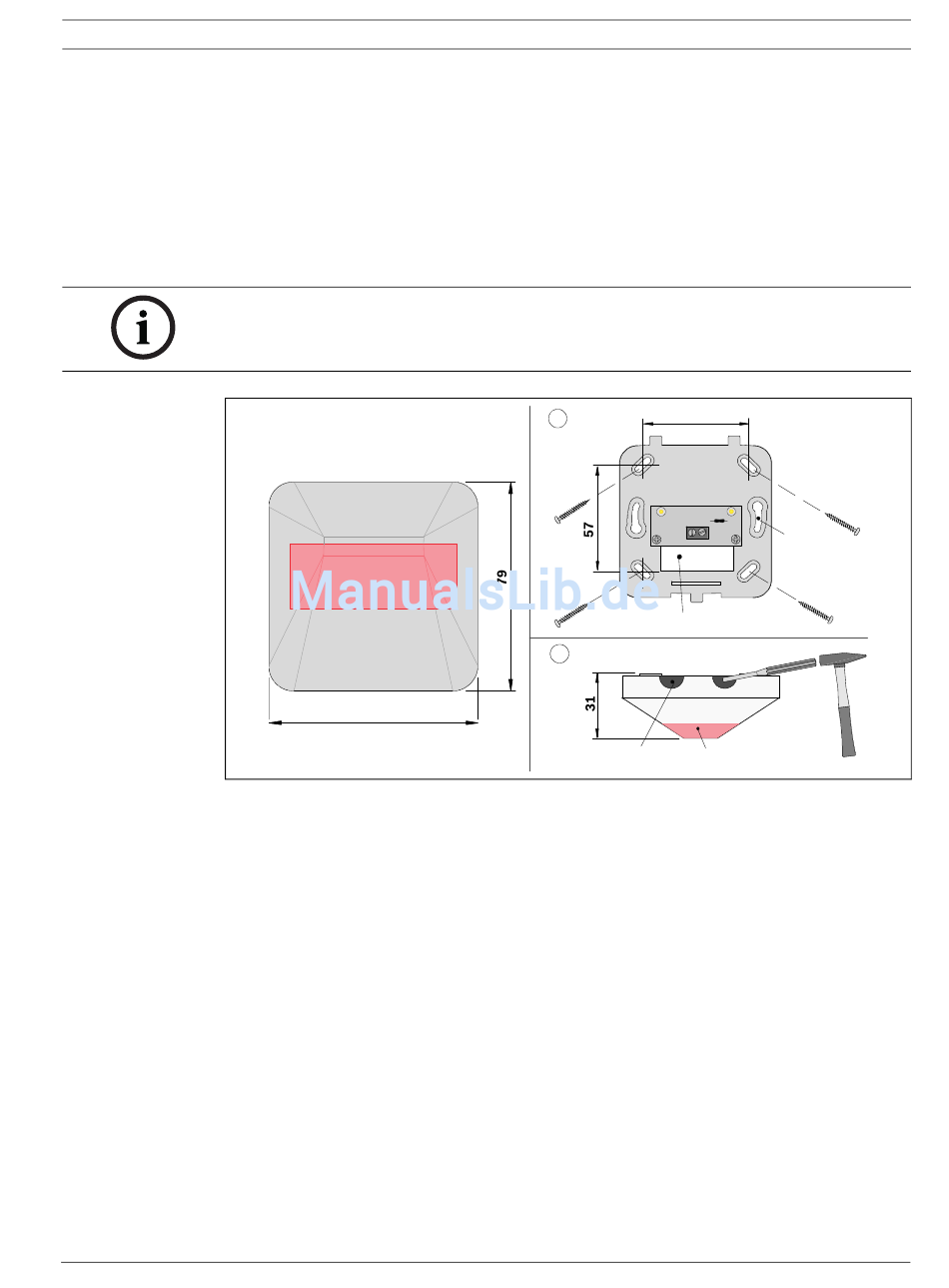

Bild 5.1 Montage der Melderparallelanzeige FAA-420-RI
1.
2.
3.
4.
Bosch Sicherheitssysteme GmbH
FAA-420-RI
A
79
Zur Montage die Haube von der Grundplatte abnehmen. Dazu den Schnapphaken mit
einem flachen Gegenstand (z. B. Schraubendreher) eindrücken und die Haube vorsichtig
abheben.
Die FAA-420-RI wird an die trockene und ebene Decke oder Wand montiert (siehe
Bild 5.1).
Bei Aufputz-Kabelzuführung die vorgestanzten Kabeleinführungen (siehe Bild 5.1,
Position Z) am Gehäuse herausbrechen.
Bei Unterputz-Kabelzuführung das Kabel durch die Öffnung (siehe Bild 5.1, Position Y)
unter der Anschaltplatine zuführen.
Nach Montage und Anschluss die Haube wieder aufsetzen und einrasten.
Betriebsanleitung
1. 51
_
+
Y
2.
Z
A
F.01U.004.377 | 8.0 | 2011.10
Zubehör | de 17
X
