Seite 3: Verpackungsinhalt
Liebe Kundin, lieber Kunde, herzlichen Glückwunsch zum Kauf eines qualitativ hochwertigen TEVION® Produktes. Sie haben sich für eine moderne Digitalkamera mit guter technischer Ausstattung und entsprechendem Zubehör entschieden, die sich besonders einfach bedienen lässt. Bitte lesen Sie alle Hinweise sorgfältig und aufmerksam. Beachten Sie besonders alle Sicherheitshinweise. -
Seite 4: Inhaltsverzeichnis
2. Inhaltsverzeichnis 1 Vorwort 1 1. Verpackungsinhalt 2 2. Inhaltsverzeichnis 4 3. Gefahren-, Sicherheits- und Warnhinweise 7 4. Einführung 8 5. Das ist Ihre Kamera 5.1. Frontansicht 5.2. Ansicht von Unten 5.3. Rückansicht 5.4. Stromversorgung 5.5. Montage der Baumhalterung mit Batteriefach 13 6. - Seite 5 26 9. FCC-Erklärung 27 10. Pfl ege 27 11. Lagerung 27 12. Entsorgung 28 13. Mögliche Rechtsverletzungen 29 14. Garantie und Service 30 15. Technische Daten 31 16. Stichwortverzeichnis...
-
Seite 6: 3. Gefahren-, Sicherheits- Und Warnhinweise
3. Gefahren-, Sicherheits- und Warnhinweise Bei nicht sachgerechtem Umgang mit Kamera und Zubehör besteht für Sie selbst und Andere Gefahr bzw. die Kamera kann beschädigt oder zerstört werden. Bitte lesen und beachten Sie deshalb strikt folgende Gefahren-, Sicherheits- und Warnhinweise. Verwendungszweck „... -
Seite 7: Hitzeschäden - Brandgefahr
„ Bei einem Gewitter darf ein Netzadapter (Nicht im Lieferumfang enthalten) nicht benutzt werden. Es besteht Stromschlaggefahr. Hitzeschäden - Brandgefahr „ Lassen Sie die Kamera nicht an Orten liegen, in denen die Temperatur stark ansteigen kann (z. B. in einem Fahrzeug). Dadurch könnten das Gehäuse und Teile im Inneren beschädigt werden, was wiederum einen Brand verursachen kann. -
Seite 8: Verletzungen Und Sachschäden
„ Vermeiden Sie Augenkontakt mit der Batteriesäure. Sollten Sie doch einmal Au- genkontakt mit Batteriesäure erfahren, spülen Sie die Augen mit viel Wasser aus und kontaktieren umgehend einen Arzt. „ Entsorgen Sie die Batterien gemäß Batterieverordnung. Verletzungen und Sachschäden „ Legen Sie die Kamera nur auf stabile Unterlagen. Anderenfalls kann die Kamera herunterfallen oder kippen;... -
Seite 9: Einführung

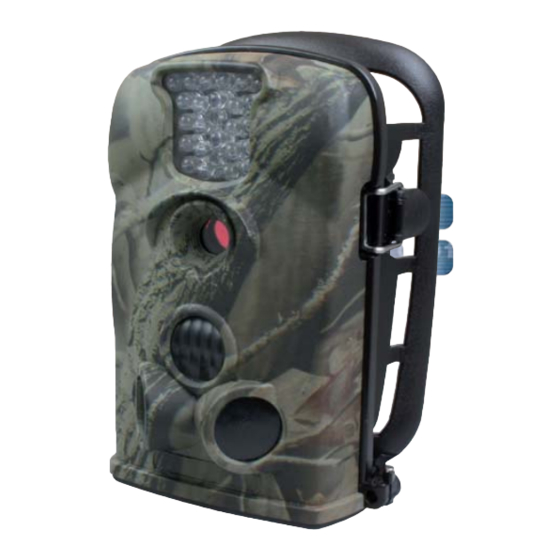

4. Einführung Die TEVION® WK 1 ist eine Wild- und Überwachungskamera mit 3-Zonen Infrarot- Sensor. Mit diesem Sensor kann eine plötzliche Änderung der Umgebungstemperatur eines Auswertungsbereiches erfasst werden. Die Signale des hochempfi ndlichen Infrarot-Sensors (PIR, Passiver Infrarot-Sensor) schalten die Kamera ein und lösen Bild- oder Videoaufnahmen aus. -
Seite 10: 5. Das Ist Ihre Kamera
5. Das ist Ihre Kamera 5.1. Frontansicht LED Infrarot- Beleuchtung Licht-Sensor Bewegungs- anzeige Objektiv Zentrale Sensorzone Seitliche Sensor- zonen (Passive Infrarot- Verriegelung für Sensoren, PIR) Bodenklappe Verschlussloch für Schloss... -
Seite 11: Ansicht Von Unten
5.2. Ansicht von Unten Batteriefachabdeckung und Schliessen des Batteriefachs TVout-Anschluss DC-in-Anschluss Ein-/Aus-/ SD-Kartenfach USB-Anschluss Test-Schalter Bodenklappe der Bodenklappe Die Kamera verfügt unter der Bodenklappe über folgende Anschlüsse und Bediene- lemente: „ Über den Mini-USB-Anschluss (USB 2.0) kann die Kamera mit einem Computer verbunden werden, um Fotos und Videos herunterzuladen. -
Seite 12: Rückansicht
5.3. Rückansicht Kontakte TFT-LCD- Verschluss- Monitor bügel Bedientasten Fach für 4 zusätzliche Batterien Batteriebox Sicherungsschraube Hinweis: Achtung! Die Verbindungskontakte zwischen Kamera und Batteriebox nicht berühren 5.4. Stromversorgung Für die Stromversorgung wird der Einsatz von vier neuen hochleistungsfähigen Alkali- ne Batterien Typ LR6 (AA) mit 1,5V oder wiederaufl adbaren Ni-MH-Akkus gleicher Spezifi kation mit geringer Selbstentladung (Nicht im Lieferumfang enthalten) emp- fohlen. -
Seite 13: Montage Der Baumhalterung Mit Batteriefach
5.5. Montage der Baumhalterung mit Batteriefach Sofern Sie die Wildkamera mit der maximalen Anzahl von 8 Batterien betreiben möchten, legen Sie vor der Montage der Baumhalterung 4 Batterien in das darin vor- indem Sie den Sicherungshebel (S) leicht nach oben drücken und dann herausziehen. Legen Sie nun die Batterien entsprechend der vorstehenden Abbildung ein. - Seite 14 Drücken Sie den Verschlussbügel (4) auf der linken Seite der Baumhalterung nach vor- ne, bis er in der dafür vorgesehenen Aussparung (5) der Fotofalle liegt. Ziehen Sie den schwarzen Sicherungshebel (6) zur Arretierung vollständig zurück. Drehen Sie zum Schluß die Sicherungsschraube auf der Rückseite der Baumhalterung ein. Benutzen Sie den mitgelieferten Montagegurt, um die Wildkamera an einem Baum oder anderen Objekten zu befestigen.
-
Seite 15: Schnellstart
6. Schnellstart 6.1. Batterien einlegen Bitte beachten Sie beim Einlegen der Batterien die folgenden Anweisungen. und die Abdeckung aufklappen. Abdeckung springt auf. Polzeichen auf der Abdeckung entspricht. rastet. Hinweis:... -
Seite 16: Speicherkarte Einlegen
6.2. Speicherkarte einlegen Die Kamera hat keinen internen Speicher. Deshalb funktioniert sie nicht ohne eine eingelegte SD/SDHC-Speicherkarte. Stellen Sie vor dem Einlegen der Spei- cherkarte in den Kartenschacht sicher, dass der Schreibschutz seitlich an der Speicherkarte nicht gesetzt ist (siehe Schreibschutz- Abbildung). -
Seite 17: Verriegelung Der Bodenklappe
Die Speicherkarte sollte nur bei ausgeschalteter Kamera eingesetzt oder entnommen werden. Wird die Speicherkarte bei eingeschalteter Kamera eingesetzt oder entnom- men, so schaltet die Kamera ab. Hinweis: Speicherkarte eingelegt ist. 6.3. Verriegelung der Bodenklappe die jeweilige Position wie nachfolgend abgebildet. Verriegeln Sie die Bodenklappe immer, damit bei einem Sturz der Kamera die Bodenklappe nicht abreißen kann. -
Seite 18: Test-Modus Einstellen
Speicherkarte gespeichert. Im Videomodus ist die Länge der manuell aufgenommenen Videos nicht begrenzt. W können Sie die Menüsprache der Tevion® WK 1 einstellen. Die ausgewählte Sprache wird auf dem Monitor kurz in roter Schrift angezeigt. Einzustellende Sprachen sind: Deutsch, Italienisch, Französisch, Slowenisch,... - Seite 19 OK/REPLAY, um in den Wiedergabemodus zu gelangen. Hier können Videos und Fotos auf dem Bildschirm der Kamera oder einem angeschlos- senen TV-Gerät wiedergegeben werden. Durch erneutes Drücken der Taste OK/ REPLAY wechseln Sie vom Wiedergabemodus zurück in den Aufnahmemodus. Benutzen Sie die Tasten S und T, um zwischen den Aufnahmen zu wechseln. Mit der Taste X SHOT starten und beenden Sie im REPLAY-Modus die Wiedergabe von Videos.
-
Seite 20: Kamera Ausrichten
6.5. Kamera ausrichten Der Testmodus ist sehr hilfreich, um den optimalen Erfassungswinkel und die Reich- weite des Bewegungssensors zu ermitteln. Dabei gehen Sie dazu bitte wie folgt vor: Befestigen Sie die Kamera in ca. 1-2 Meter Höhe an einem Baum und richten Sie die Kamera in die gewünschte Richtung aus. -
Seite 21: Nachtaufnahmen
Bei Nachtaufnahmen liefern die Infrarot-LEDs (IR-LEDs) an der Vorderseite der Wildka- mera das nötige Licht, um die Aufnahmen zu ermöglichen. Die Tevion® WK 1 nutzt hierzu IR-LEDs mit einer hohen Wellenlänge, um den Rotlicht- anteil so gering wie möglich zu halten. Die vorhandene Anzahl von IR-LEDs erzeugt einen hohen Abstrahlwinkel und erlaubt somit Nachtaufnahmen in einer Distanz von ca. -
Seite 22: Live-Modus Einstellen
6.7. Live-Modus einstellen Die Standardanwendung der Tevion® WK 1 ist der so genannte Live-Modus. In diesem Modus werden Aufnahmen ausschließlich über die Bewegungssensoren ausgelöst. Um den Live-Modus einzustellen, schalten Sie den Modusschalter in die Position ON. Der Bewegungsmelder blinkt für etwa 10 Sekunden rot, danach beginnt die Kamera selbstständig zu arbeiten und geht in den Standby-Modus. -
Seite 23: 21 7. Vorteile Von Pir-Sensoren
Wenn Wildtiere jedoch sehr schnell vorüberziehen, ist es möglich, dass auf dem Bild nur der hintere Teil des Körpers oder möglicherweise gar nichts zu sehen ist. Mit dem einzigartigen Design der seitlichen PIR-Sensorzone löst die Tevion® WK 1 dieses Pro- blem. Durch die Kombination der beiden seitlichen Sensorzonen und der zentralen Sensorzone wird ein 100°-120°-Induktionswinkel erzielt, ein sehr weiter Bereich, der... -
Seite 24: Menüeinstellungen
8. Einstellungen Vor der Verwendung der Tevion® WK 1 sollten Sie die Einstellungen Ihren Bedürfnis- sen entsprechend ändern. Nachfolgend fi nden Sie eine Aufl istung aller Einstellungs- Optionen der Kamera. 8.1. Menü-Einstellungen Schieben Sie den Modusschalter der Wildkamera in die Position TEST, um den Test- Modus zu starten. - Seite 25 Videoaufl .(ösung): 640×480, 320×240 Wählen Sie für die Videoaufl ösung entweder 640x480 Pixel oder 320x240 Pixel. Eine höhere Aufl ösung führt zu qualitativ hochwertigeren Videos, es ergeben sich aber größere Dateien, die mehr Platz auf der Speicherkarte benötigen. 640×480 entspricht dem VGA-Modus im Standardformat 4:3. Die Videos werden im AVI-Format aufgezeichnet, welches auf den meisten Video- geräten abgespielt werden kann.
- Seite 26 Zeitstempel: Ein/Aus (nur für Fotos verwendbar, nicht für Videos) Wählen Sie EIN, wenn Sie Datum, Zeit, Temperatur und Mondphase auf jedes Foto drucken möchten. Anderenfalls wählen Sie hier Aus. Zeitschaltuhr: Ein/Aus Wählen Sie EIN, wenn die Kamera nur in einem bestimmten Zeitraum pro Tag in Betrieb sein soll.
-
Seite 27: Datenformat
Seitl.(iche) PIR (Seitliche Sensorzonen): Ein/Aus Die beiden seitlichen PIR-Sensorzonen liefern einen weiteren Erfassungswinkel und erfassen mehr potentielle Auslöser. Manchmal möchten Sie nur eine bestimm- te Stelle beobachten. Zu viele irrelevante Auslöser durch die seitlichen Sensor- zonen außerhalb dieser Stelle schalten die Kamera ständig an und aus, was die Batterieleistung erheblich beeinträchtigt. -
Seite 28: Fcc-Erklärung
9. FCC-Erklärung Dieses Gerät entspricht Abschnitt 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: „ Dieses Gerät darf keine Störungen verursachen. „ Dieses Gerät muss alle Störungen aufnehmen können, auch die Störungen, die einen unerwünschten Betrieb zur Folge haben. Dieses Gerät wurde geprüft und entspricht gemäß... -
Seite 29: Entsorgung
10. Pfl ege Verwenden Sie zum Reinigen des Kameragehäuses und des Kamerazubehörs, das zum Lieferumfang gehört, keine scharfen Reiniger wie Spiritus, Verdünner etc. Reinigen Sie die Komponenten des Systems bei Bedarf mit einem weichen, trockenen Tuch. 11. Lagerung Entfernen Sie die Batterien oder die Akkus (Nicht im Lieferumfang enthalten) immer aus dem Gehäuse, wenn Sie die Kamera längere Zeit nicht benutzen, und bewahren Sie sie gesondert auf. -
Seite 30: Mögliche Rechtsverletzungen
13. Mögliche Rechtsverletzungen Bei der Benutzung der Wild- und Überwachungskamera sollten sie folgende Hinweise beachten: Urheberschutz Grundsätzlich hat jede Person das Recht am eigenen Bild. Nach dem Urheberrechtsge- wenn die Personen lediglich als Beiwerk neben einer Landschaft oder sonstigen hängt von den Umständen des Einzelfalls ab. Aus Gründen der Rechtssicherheit sollte in allen Fällen, in denen Aufnahmen mit identifi zierbarem Personenbezug möglich sind, über die Wildkamera informiert werden (siehe auch Abschnitt „Hinweispfl icht“). -
Seite 31: Garantie Und Service
Hinweispfl icht Ist eine personelle Identifi kation von Personen nicht auszuschließen, muss ein Hin- weis auf die Überwachungskamera an allen Zugangswegen zum Aufnahmebereich gut erkennbar aufgestellt sein. Der Passant muss zudem darüber informiert werden, dass er mit dem Betreten des Aufnahmebereichs seine Einwilligung zur Aufnahme der Bilder erteilt und dass er im Falle der Verweigerung seiner Einwilligung die Aufnahme vermeiden kann, indem er den Bereich nicht betritt. -
Seite 32: Technische Daten
15. Technische Daten Element Beschreibung Bildsensor 5.0 Megapixel CMOS-Sensor Fotoaufl ösungen 5MP: 2.560 x 1.920; 12MP: 4.000 x 3.000 (interpoliert) Bildschirm 6,1 cm (2.4") Farb-TFT-LCD; 480x234 Pixel Aufnahmemedium Unterstützt SD/SDHC-Speicherkarten 1-16 GB (optional) Videoaufl ösungen 640 x 480; 320 x 240 Objektiv F= 3,1;... - Seite 33 16. Stichwortverzeichnis Akkus 5, 10, 13 Garantie 29 Ansicht von Unten 9 Anwendungsbereiche 7 Baumhalterung 11 Intervall 23 Batterien einlegen 11, 13 IP Schutzklasse 19, 30 Batteriefach 9, 11, 13 Batterie-Typ 5, 10, 13 Kamera ausrichten 18 Bewegungssensor 8 Kontakte 10 Bildanzahl 23 Blaue LED 18 Lagerung 27...
- Seite 34 Objektiv 8, 30 Uhrzeit einstellen 23 Urheberschutz 28 USB 9, 25, 26 Parametereinstellungen 17, 22 Passwort einstellen 24 Pfl ege 27 Verpackungsinhalt 1 PIR 7, 8, 21, 25 Verriegelung der Bodenklappe 15 PIR-Sensor 21 Passiver Infra-Rot Sensor 17 Verwendungszweck 4 Videoaufl ösung 23 Videolaufzeit 23 Rechtsverletzungen 28...
- Seite 36 36386 Foto-Elektronik-Vertriebs-GmbH Denisstr. 28A VI/28/12 67663 Kaiserslautern 2323 0231 Deutschland...
