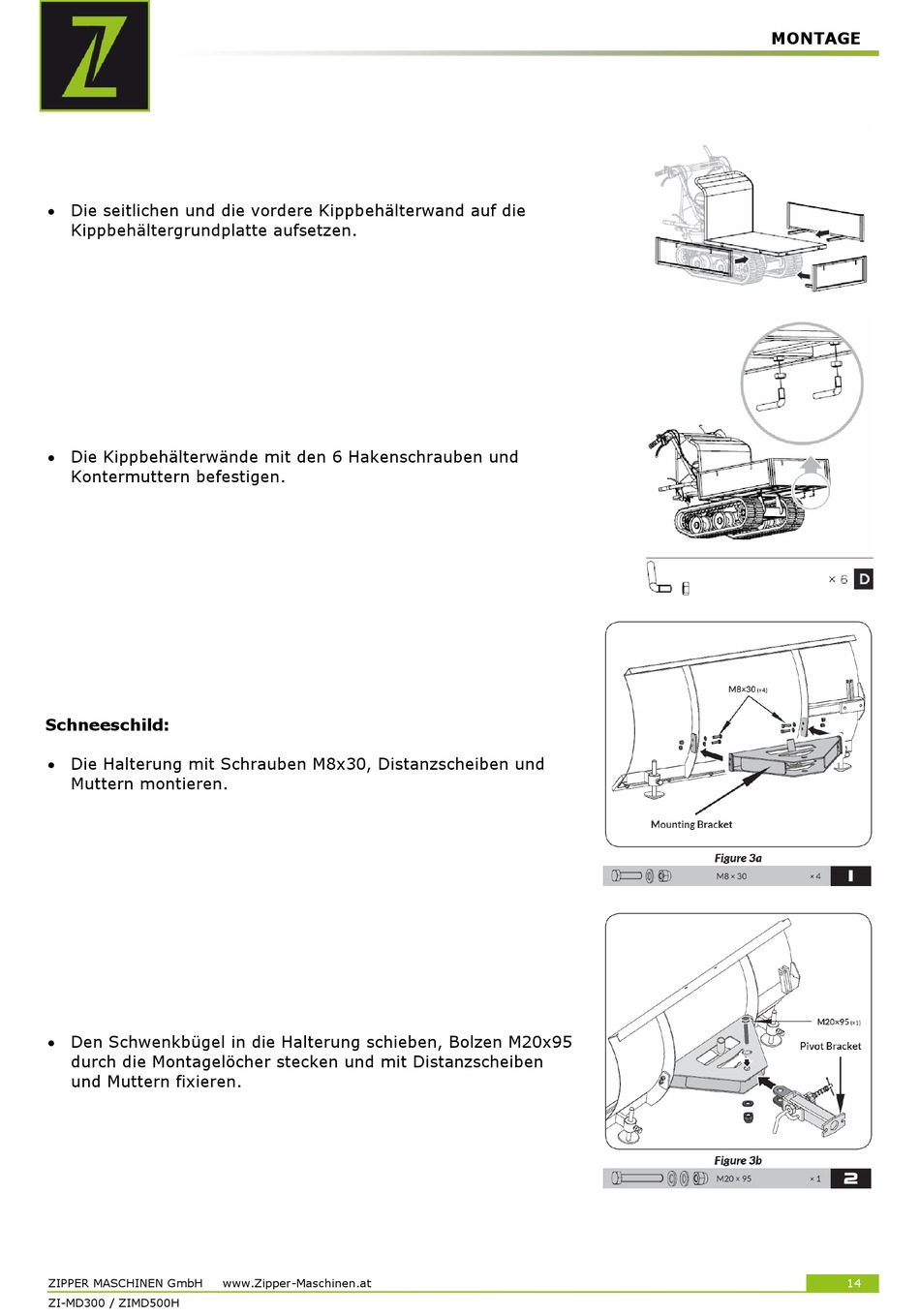

Zipper ZI-MD300 Betriebsanleitung Seite 14

 Die seitlichen und die vordere Kippbehälterwand auf die
Kippbehältergrundplatte aufsetzen.
 Die Kippbehälterwände mit den 6 Hakenschrauben und
Kontermuttern befestigen.
Schneeschild:
 Die Halterung mit Schrauben M8x30, Distanzscheiben und
Muttern montieren.
 Den Schwenkbügel in die Halterung schieben, Bolzen M20x95
durch die Montagelöcher stecken und mit Distanzscheiben
und Muttern fixieren.
ZIPPER MASCHINEN GmbH
ZI-MD300 / ZIMD500H
www.Zipper-Maschinen.at
MONTAGE
14
