Betrieb
Fehlermeldung auf dem Termination Board
Die Termination Boards besitzten eine interne Fehlermeldung.
Dem System stehen Informationen über eine fehlende oder ungenügende
Stromversorgung der Trennbausteine oder einen Sicherungsausfall als
potenzialfreier Kontakt zur Verfügung.
Je nach Ausführung werden über diesen oder einen weiteren Relaiskontakt auch
feldseitige Verdrahtungsfehler gemeldet, soweit diese Funktion von den
Trennbausteinen und den Termination Boards unterstützt wird.
4.3

Strom- und Spannungs-Normsignale

Zwei Normsignale haben sich als Standard etabliert.
• das 0/4 mA ... 20 mA-Stromsignal
• das 0/2 V ... 10 V-Spannungssignal
Neben dem 0/2 V ... 10 V-Spannungssignal wird gelegentlich auch das
0/1 V ... 5 V-Spannungssignal verwendet.
Analoge Sensorsignale und binäre Frequenzsignale werden für die
Weiterverarbeitung in Mess-, Regel- und Steuerungsaufgaben in eine der beiden
Normsignale umgewandelt. Damit steht dem Mess- und Regeltechniker ein
herstellerübergreifendes und einfach messbares Standardsignal zur Verfügung.
Die Umwandlung von Messwertsignalen in Normsignale erfolgt in sogenannten
Messumformern.
Um mehr Diagnosemöglichkeiten zu haben, hat die NAMUR-Organisation mit der
NAMUR-Empfehlung NE43 den Wertebereich des Signals (Beispiel Stromsignal)
in mehrere Bereiche aufgeteilt. Eine gültige, definierte Messwertinformation wird
innerhalb des Bereiches von 3,8 mA ... 20,5 mA übertragen. Eine
Ausfallinformation liegt vor, wenn der Signalstrom < 3,6 mA oder > 21 mA ist, also
außerhalb des Bereiches für Messwertinformationen liegt. Das Gleiche gilt auch
für das Spannungssignal.

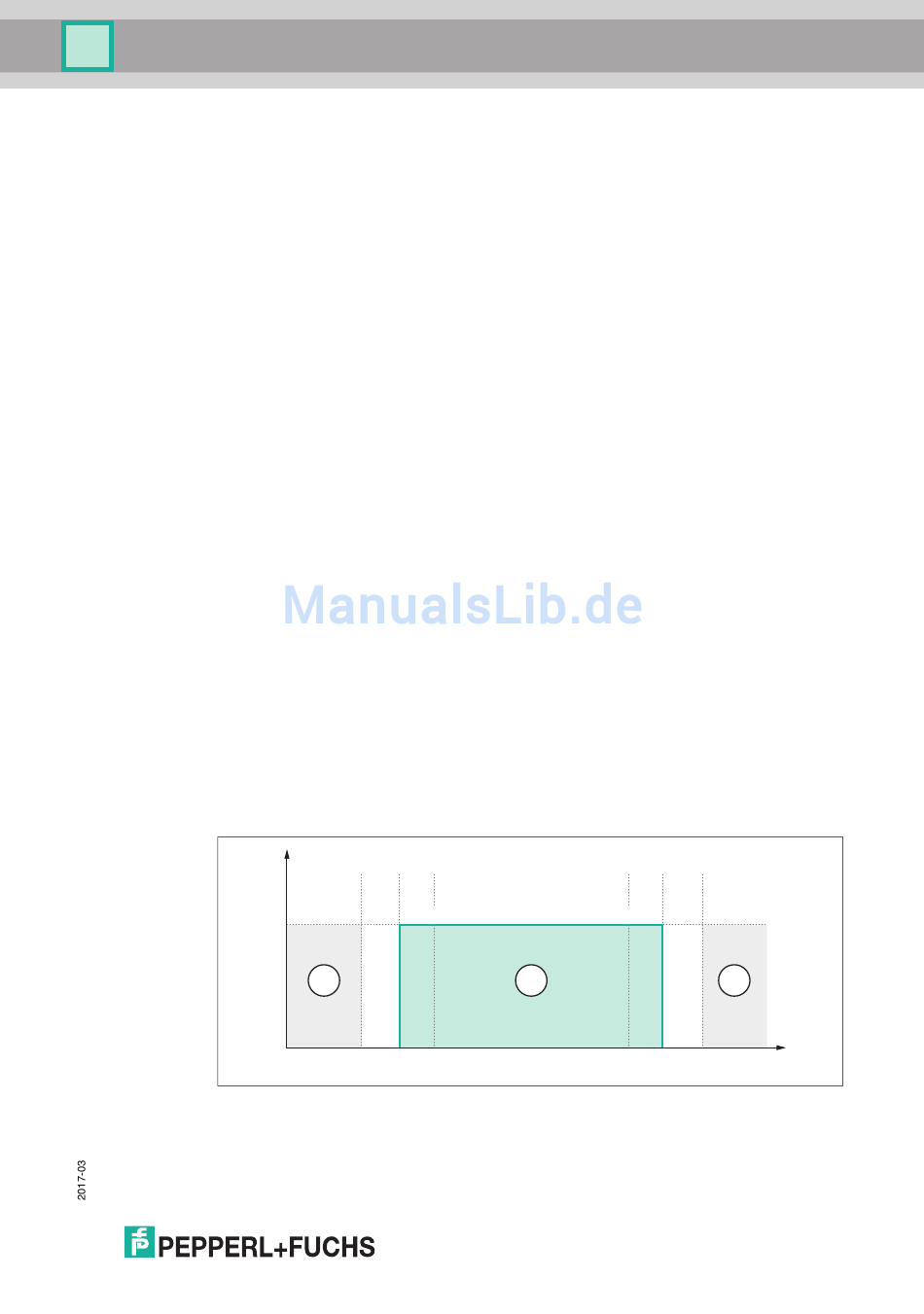

Abbildung 4.1 Signalbereich nach NAMUR NE43 (Beispiel Stromsignal)
1 Ausfallinformation
2 Messinformation
0 %
1
3.6 3.8 4
100 %
2
20 20.5 21
1
I [mA]
29
