K-System – Trennbausteine und Termination Boards
Produktspezifikationen
2.6

Statusanzeigen der Termination Boards

Bei Termination Boards werden oftmals Leuchtdioden (LED) für unterschiedliche
Statusanzeigen verwendet (z. B. für Versorgung, Geräteausfall). Die einheitliche
Zuordnung der LED-Farbe zur Statusanzeige wird nach NAMUR NE44 realisiert.
LED Anzeigefunktion
Grüne LED "PW1" Stromversorgung
Grüne LED "PW2"
Rote LED "FF1" Keine oder
Rote LED "FF2" ungenügende
Stromversorgung
Tabelle 2.2 Bedeutung der Statusanzeigen

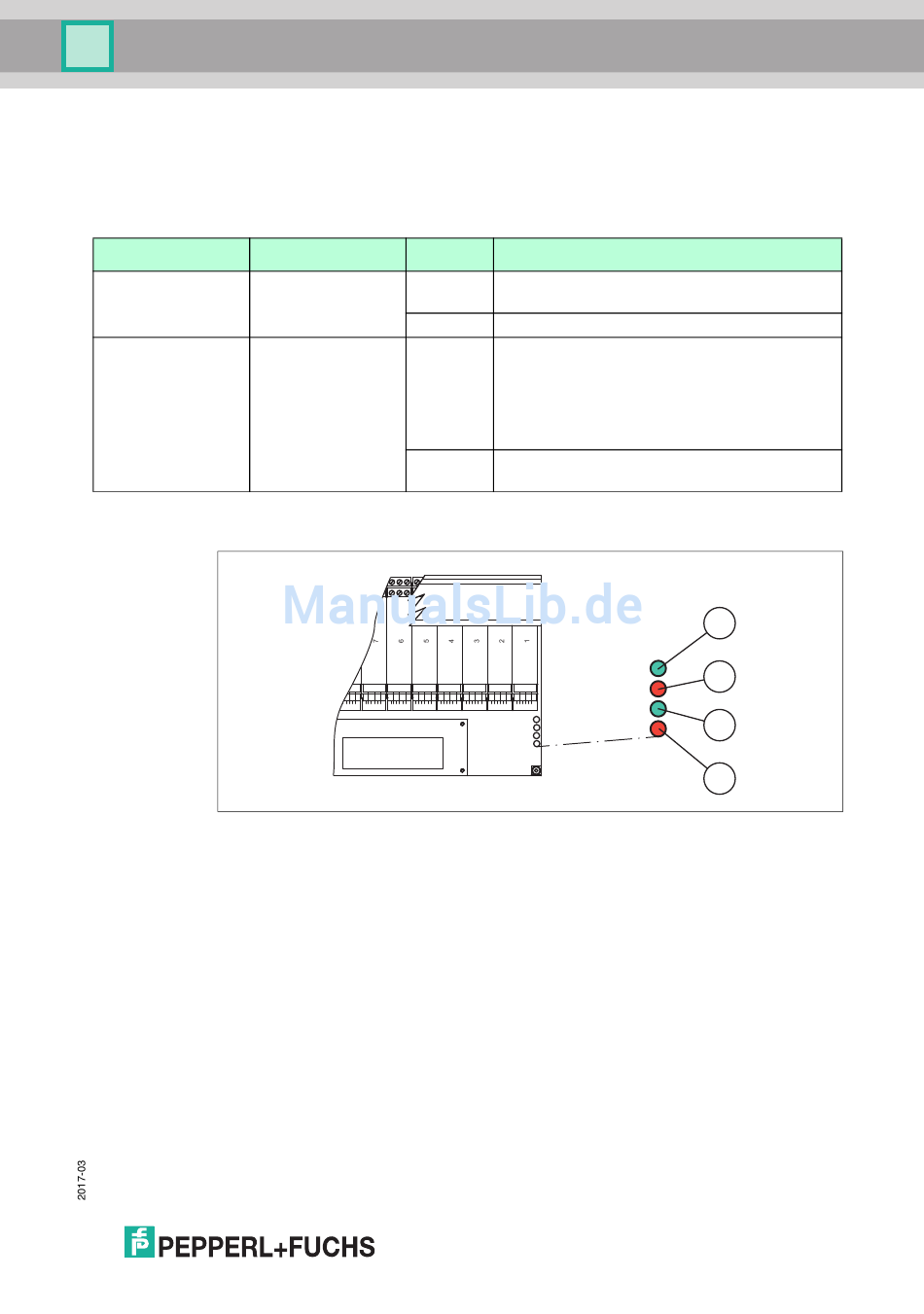

Abbildung 2.16 Beispiel Statusanzeigen
1 Grüne LED "PW1"
Statusanzeige Stromversorgung 1
2 Rote LED "FF1"
Sicherungsausfall oder Unterspannung Stromversorgung 1
3 Grüne LED "PW2"
Statusanzeige Stromversorgung 2
4 Rote LED "FF2"
Sicherungsausfall oder Unterspannung Stromversorgung 2
Anzeige Bedeutung
An Stromversorgung Termination Board in
Ordnung
Aus keine oder ungenügende Stromversorgung
An Ein Fehler in der Stromversorgung wird durch
einen Sicherungsausfall oder eine
Unterspannung ausgelöst. Ein
Sicherungsausfall kann nur dann erkannt
werden, wenn mindestens eine
Stromversorgung angeschlossen ist.
Aus Stromversorgung Termination Board in
Ordnung
1 2 3
4 5 6
PW1
FF1
PW2
PW1
FF2
FF1
PW2
FF2
1
2
3
4
