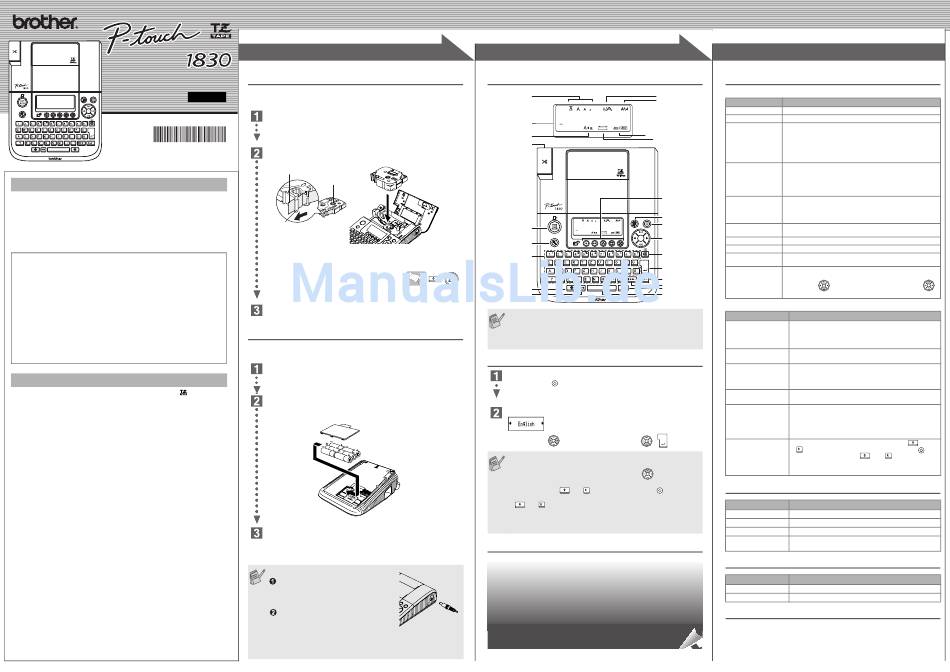

Brother P-Touch 1830 Benutzerhandbuch

Benutzerhandbuch
www.brother.com
Gedruckt in China
EINLEITUNG
Mit dem elektronischen Beschriftungssystem P-touch 1830 können Sie
selbstklebende Etiketten für jeden Zweck - im Büro, im Labor oder zu Hause
- einfach und bequem erstellen. Es stehen verschiedene Rahmen, Schriftgrö-
ßen und Druckstile zur Verfügung, um die Etiketten abwechslungsreich zu
gestalten. Durch eine Vielzahl von Schriftbandkassetten können Etiketten in
unterschiedlichen Farben und Breiten gedruckt werden.
Lesen Sie diese Anleitung vor der Verwendung des Gerätes aufmerksam
durch und bewahren Sie sie zum späteren Nachschlagen griffbereit auf.
Konformitätserklärung
(Nur Europa/Türkei)
Wir, BROTHER INDUSTRIES, LTD.
15-1, Naeshiro-cho, Mizuho-ku,
Nagoya, 467-8561, Japan
erklären, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden An-
forderungen und anderen relevanten Bestimmungen der Richtlinien 2004/108/EG
und 2005/32/EG befindet.
Der Netzadapter AD-24ES befindet sich in Übereinstimmung mit den grundlegenden
Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2006/95/EG.
Die Konformitätserklärung befindet sich auf unserer Website. Gehen Sie bitte zu
http://solutions.brother.com -> wählen Sie Ihre Region (z. B. Europe) -> wählen Sie
Ihr Land -> wählen Sie Ihr Modell -> wählen Sie „Handbücher" -> wählen Sie Konfor-
mitätserklärung (*Wählen Sie Ihre Sprache, falls erforderlich).
ALLGEMEINE HINWEISE
• Verwenden Sie nur die originalen Brother TZ-Schriftbänder ( ).
• Reinigen Sie das Gerät nicht mit Alkohol oder anderen organischen Lösungsmitteln.
Verwenden Sie zum Reinigen nur ein weiches, trockenes Tuch.
• Berühren Sie nicht den Druckkopf. Verwenden Sie zum Reinigen des Druckkopfes
nur ein Wattestäbchen.
• Berühren Sie nicht die Klinge der Schneideeinheit, um Verletzungen zu vermeiden.
• Drücken Sie nicht fest auf das LC-Display, damit das Glas nicht beschädigt wird.
• Legen Sie keine Gegenstände auf das Gerät. Achten Sie auch darauf, dass keine
Fremdkörper in das Gerät gelangen.
• Lassen Sie keine Gummi- oder Kunststoffgegenstände auf dem Gerät liegen, weil da-
durch Flecken entstehen können.
• Setzen Sie das Gerät niemals hohen Temperaturen oder hoher Feuchtigkeit aus.
Schützen Sie das Gerät vor Nässe und direktem Sonnenlicht. Fassen Sie es nicht mit
feuchten Händen an. Lassen Sie es nicht in einem in der Sonne geparkten Auto und
neben Heizkörpern oder anderen Wärmequellen liegen.
• Verwenden Sie das Gerät nicht an extrem staubigen Plätzen.
• Ziehen Sie niemals am Schriftband, weil dadurch die Bandkassette beschädigt
werden kann.
• Versuchen Sie nicht, das Schriftband während des Druckens oder des Bandvorlaufs
abzuschneiden, weil es dadurch beschädigt werden kann.
• Versuchen Sie nicht zu drucken, wenn die Bandkassette leer oder keine Bandkasset-
te eingelegt ist, weil dadurch der Druckkopf beschädigt werden kann.
• Nehmen Sie die Batterien aus dem Gerät bzw. ziehen Sie den Netzadapter ab, wenn
es längere Zeit nicht benutzt werden soll. (Hinweis: Wenn die Stromversorgung län-
ger als 3 Minuten unterbrochen wird, werden alle Daten im Arbeits- und Textspeicher
gelöscht. Sprach- und Funktionseinstellungen werden zurückgesetzt.)
• Achten Sie darauf, dass Sie die Batterien in der richtigen Position einlegen. Verwen-
den Sie nicht alte und neue Batterien oder Alkaline-Batterien mit Batterien anderen
Typs in einem Batteriensatz, da die Batterien sonst auslaufen könnten.
• Verwenden Sie nur den für dieses Gerät entwickelten Netzadapter, um
Beschädigungen oder Fehler zu vermeiden.
1
1
VORBEREITUNG
Schriftbandkassette
Schalten Sie den P-touch aus, bevor Sie die Schriftbandkassette wechseln
Deutsch
Öffnen Sie den Bandfachdeckel, indem Sie beide Seiten gleichzeitig
anheben.
LW4597001
Falls sich bereits eine Schriftbandkassette im Fach befindet, nehmen Sie diese
gerade nach oben heraus.
Legen Sie die Schriftbandkassette so ein, dass sie einrastet.
Bandende
Transportknopf
Bandführung
• Vergewissern Sie sich, dass das Bandende unter den Führungen liegt.
• Falls das Band in der neuen Kassette nicht richtig gespannt ist, drehen Sie den
Transportknopf mit dem Finger in Pfeilrichtung.
Nach Einlegen des Bandes schieben Sie es einmal vor (
Drücken Sie dann auf den Bandabschneider, um das Band abzuschneiden.
Schließen Sie den Bandfachdeckel, bis er hörbar einrastet.
Energieversorgung
Schalten Sie den P-touch aus, bevor Sie die Batterien wechseln
Drehen Sie den P-touch um und entfernen Sie den Batteriefachdeckel.
Falls sich bereits Batterien im Fach befinden, nehmen Sie diese heraus.
Legen Sie sechs neue Alkalibatterien (Typ LR6, AA) ein. Achten Sie dabei
auf die korrekte Ausrichtung der Pole. Ersetzen Sie immer alle sechs
Batterien gleichzeitig mit neuen Batterien.
Batteriefachdeckel
Schließen Sie den Batteriefachdeckel, indem Sie die drei Haken an der
Unterseite des Deckels in die Schlitze am Gerät stecken. Drücken Sie dann
den Batteriefachdeckel fest nach unten, bis er hörbar einrastet.
Netzadapter (AD-24ES) verwenden
Stecken Sie den kleinen Stecker des
Netzadapters in die Netzanschluss-
buchse an der rechten Seite des
Gerätes.
Stecken Sie den Netzstecker des
Adapters in eine Netzsteckdose in der
Nähe.
Um Datenverlust zu vermeiden, sollten 6 Al-
kalibatterien (Typ LR6, AA) eingelegt werden, bevor der Netzadapter
abgezogen wird.
2
2
BEDIENUNG

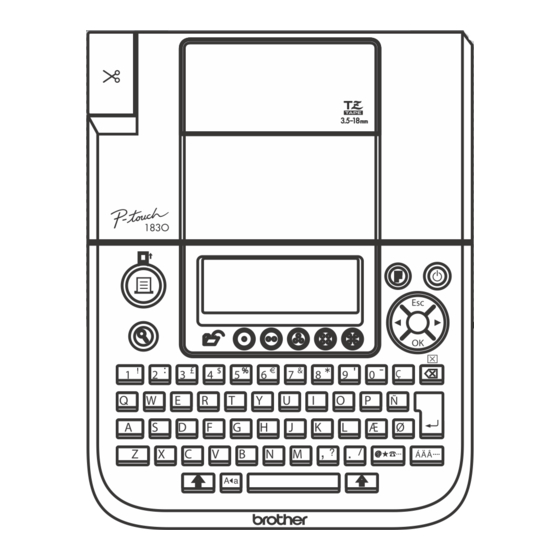

Tastatur und LC-Display
.
Größe
Cursor
Caps-Modus
Band-
abschneider
Bandfachdeckel
Drucktaste
Vorschautaste
Buchstaben-/
Zifferntasten
+
).
Umschalttaste
Caps-Taste
• Im Display wird eine Zeile mit bis zu 15 Zeichen angezeigt, Sie
können aber Text mit bis zu 80 Zeichen eingeben.
• Um an den Anfang oder das Ende des Textes zu gelangen,
verwenden Sie die Cursor-Taste bei gedrückt gehaltener
Umschalttaste.
.
Inbetriebnahme-Einstellungen
Schalten Sie Ihr Gerät ein.
Drücken Sie dazu , nachdem Sie 6 AA-Batterien eingelegt oder den
Netzadapter angeschlossen haben.
Wählen Sie die gewünschte Sprache (Auswahl kann variieren).
Wählen Sie mit eine Sprache und drücken Sie
• Das Gerät schaltet sich automatisch ab, wenn fünf Minuten lang
keine Taste betätigt wird.
• Um eine Funktion abzubrechen, drücken Sie
• Um die Einstellungen zurückzusetzen, schalten Sie das Gerät aus.
Halten Sie dann und
das Gerät wieder einzuschalten. Lassen Sie dann die Tasten
und wieder los.
Hinweis: Der Text und die Formateinstellungen im Display sowie
alle gespeicherten Texte werden dadurch gelöscht und
die Sprach- und Funktionseinstellungen zurückgesetzt.
Etiketten erstellen
Auf der Rückseite sind die Schritte zur Erstellung von
Etiketten dargestellt.
[INBETRIEBNAHME]
3
3
ALLGEMEINES
Fehler und Abhilfe
Fehlermeldungen
Breite
Stil Meldung
Batt. schwach!
Batt. prüfen!
Unterstreichen/ Ungültig!
Rahmen
Etikettenlänge
Kein Text!
Speichertasten
Zeilenlimit!
(Textspeicher)
Funktionstaste
Ein/Aus-Taste
Keine Kassette!
Cursor/Esc/
Schneidfehler!
OK-Taste
Voll!
Löschtaste
Text zu lang!
Eingabetaste
Kein Rahmen OK?
Akzenttaste
Symboltaste
Umschalttaste
Leertaste
Problemlösungen
Problem
Nach dem Einschalten
des Gerätes erscheint
nichts im Display.
Es wird nichts gedruckt. • Prüfen Sie, ob die Schriftbandkassette richtig eingelegt ist.
Die gedruckten Zeichen
sind verzerrt oder die
Schrift ist verschwom-
men.
Der Speicher ist
gelöscht.
Auf dem gedruckten Eti-
kett erscheint eine
durchgezogene Linie.
/ .
Das Gerät reagiert nicht
auf Eingaben (z. B.
geschieht nichts beim
Drücken von Tasten,
obwohl das Gerät ein-
geschaltet ist).
.
Technische Daten
gedrückt, während Sie drücken, um
Abmessungen
Gewicht
Energieversorgung
Schriftbandkassette
Zubehör
Zubehör
Schriftbandkassette
Netzadapter
Kontaktinformation
Siehe die Website www.brother.de oder (http://www.brother.eu/).
Ursache/Abhilfe
Die Batterien sind zu schwach.
Die eingelegten Batterien werden schwach.
• Sie haben die Nummerierungsfunktion gewählt, ohne dass
sich Text an der Cursorposition befindet.
• Sie haben ein ungültiges Zeichen für die Nummerierung
gewählt.
• Sie haben eine ungültige Zahl für die Tabulator- oder die Eti-
kettenlänge gewählt.
• Sie haben versucht, einen gespeicherten Text zu drucken,
obwohl kein Text gespeichert ist.
• Sie haben versucht zu drucken, ohne Text einzugeben.
• Sie haben versucht, die Kopier-, Nummerierungs- oder Spie-
gelschriftfunktion zu verwenden, ohne Text einzugeben.
• Sie haben versucht, durch Drücken der Eingabetaste eine
dritte Zeile einzugeben.
• Sie haben versucht, einen zweizeiligen Text auf einem 3,5
mm oder 6 mm breiten Schriftband auszudrucken.
Sie haben versucht, ein Etikett zu drucken, ohne dass eine
Schriftbandkassette eingelegt ist.
Während des Druckens wurde der Bandabschneider gedrückt.
Sie haben bereits die max. Zeichenzahl (80) eingegeben.
Die Textlänge überschreitet die eingestellte Etikettenlänge oder
die im gewählten Autoformat festgelegte Länge.
Sie haben versucht, ein Etikett mit Rahmen auf einem 3,5 mm
breiten Schriftband auszudrucken.
(Drücken Sie , um ohne Rahmen zu drucken, oder ,
um den Druckvorgang abzubrechen.)
Abhilfe
• Prüfen Sie, ob die Batterien richtig eingelegt sind.
• Ersetzen Sie die Batterien, falls sie zu schwach sind.
• Vergewissern Sie sich, dass der für dieses Gerät entwi-
ckelte Netzadapter richtig angeschlossen ist .
• Falls die Bandkassette leer ist, legen Sie eine neue ein.
• Die Batterien sind eventuell zu schwach. Legen Sie einen
neuen Batteriensatz ein.
• Die Batterien sind eventuell zu schwach. Legen Sie einen
neuen Batteriensatz ein.
• Es befindet sich eventuell Staub auf dem Druckkopf. Neh-
men Sie die Bandkassette heraus und wischen Sie den
Druckkopf vorsichtig mit einem Wattestäbchen ab.
• Der Druckkopf kann auch leicht mit der optionalen Druck-
kopf-Reinigungskassette (TZ-CL4) gereinigt werden.
• Schalten Sie das Gerät aus. Halten Sie dann und
gedrückt, während Sie das Gerät wieder mit ein-
schalten. Lassen Sie nun und wieder los.
Spezifikationen
173 mm (B) × 222 mm (T) × 62 mm (H)
590 g (ohne Batterien und Schriftbandkassette)
6 Alkalibatterien (LR6, AA) oder Netzadapter (AD-24ES)
Brother TZ-Schriftbänder in folgenden Breiten :
3,5 mm, 6 mm, 9 mm, 12 mm, 18 mm
(kann je nach Ausstattung unterschiedlich sein
)
Bezeichnung
Siehe beigelegten Schriftbänder-Katalog
AD-24ES
