Gira 0425 00 Gebrauchsanleitung

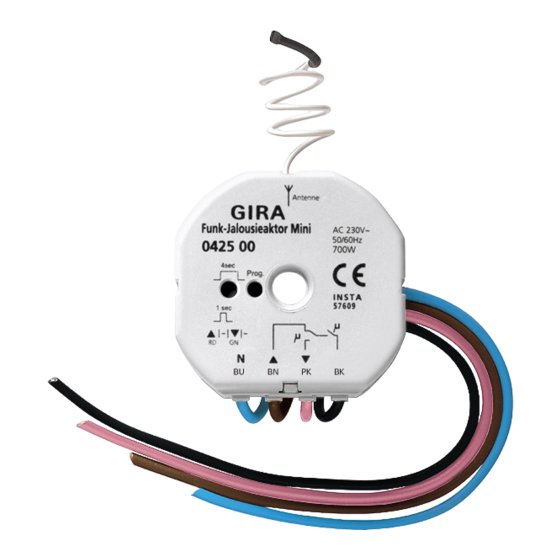

GIRA Funk-Jalousieaktor, Mini
Info
Gebrauchsanleitung
Funk-Jalousieaktor, Mini
A
Antenne
4 sec
Prog.
1 sec
- -
RD G N
N
BU BN
BU
BN
PK
BK
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft
erfolgen.
Da das Gerät nur basisisoliert ist, darf aufgrund der Normenlage auch das Lernen und Löschen von
Funk-Sendern sowie der Testbetrieb des Gerätes nur durch eine Elektrofachkraft ausgeführt werden.
Dies gilt nur sofern Teile der elektrischen Anlage dafür zu öffnen sind.
Da beim Anlegen der Netzspannung die Lastleitungen des Gerätes kurzfristig bestromt werden,
müssen nicht benutzte Leitungen isoliert werden.
B
L
AC 230 V~
N
Funk-Jalousieaktor, Mini
Funktion
Der Funk-Jalousieaktor ermöglicht die Funk-Fernbedienung
eines Jalousie- bzw. Rollladen-Motors.
Je nach Betätigung eines Funk-Senders werden die
Lamellen verstellt (kurzer Tastendruck < 1 s) bzw. die
Jalousie gefahren (langer Tastendruck > 1 s).
Der Funk-Jalousieaktor kann bis zu 14 Funk-Sender
zuordnen.
Auf dem Gerät befinden sich eine Programmier-Taste (Abb.
L
PK BK A ) und eine zweifarbige Programmier-LED (Abb. A
Lichtszenen
Die Endlage der Jalousie (ganz oben, ganz unten) kann
gemeinsam mit Beleuchtung in bis zu 5 Lichtszenen
eingebunden werden. Die gewünschte Lichtszenentaste des
Funk-Hand- oder Wandsenders muß im Funk-Aktor zuge-
ordnet werden.
Montage
Montieren Sie den Funk-Jalousieaktor (Abb. B
UP-Dose hinter einer Blindabdeckung (Abb. B
wendungen außerhalb der UP-Dose achten Sie auf aus-
reichende Berührungssicherheit, z.B. Einbau in AP-Verteiler-
Dose.
Der Funk-Jalousieaktor wurde ausschließlich zum Schalten
von Jalousie- bzw. Rollladenmotoren entwickelt.
Andere Anwendungen können Gefahren mit sich bringen
(z.B. Rolltor-Steuerung).
Verwenden Sie nur Jalousien bzw. Rollladen mit
mechanischen oder elektronischen Endlagenschaltern.
Durch die elektronische Verriegelung des Gerätes wird eine
minimale Umschaltzeit bei Richtungswechsel von ca. 1
Sekunde realisiert.
Beachten Sie die Hinweise der Motorenhersteller bezüglich
Umschaltzeit und max. Einschaltzeit (ED).
01/01
Bestell-Nr.: 0425 00
).
) in einer
). Bei An-
Seite: 1 von 5
