PROPAN -, BUTAN - ODER ERDGAS ANSCHLUSS
LAGE FÜR ERDGASANSCHLUSS
Propan, Butan und Erdgas – Anschlüsse sollten von
Fachleuten installiert werden.
Beachten Sie: Halten Sie den Zugang zu ihrer Anlage für
den Gaslieferant und Dienstleister frei.
Beachten Sie: Der Bereich sollte sauber und frei von
scharfen Kanten und rauen Oberflächen sein, um
Beschädigungen an Gasleitungen zu vermeiden. Vorsicht
beim Durchführen der Gasleitung in das Gehäuse der
Grillanlage.
TECHNISCHE ANFORDERUNGEN FÜR
DIE ROHRLEITUNG
•
Für die Montage muss eine starre Rohrleitung, eine
halbsteife Leitung, oder ein Anschluss geeignet für die
Montage im Outdoor Bereich, benutzt werden.
•
Die Gasanschlüsse müssen fest und dauerhaft an die
starre Rohrleitung befestigt werden.
•
Ein 3/8 Zoll SAE 45 Grad Anschluss wird mitgeliefert.
Verwenden sie kein Dichtmittel an diesem Anschluss.
•
Ein manuelles Auslassventil muss im Outdoor –
Bereich verwendet werden und es muss von außerhalb
der Grillanlage zugänglich sein.
•
Für Propan, Butan und Erdgas ist ein zusätzliches
Innenventil als Abzweig der Gaszufuhr so einzusetzen,
dass es in der Nähe der Hauptversorgung erreichbar
ist.
ANSCHLUSS AN SEPARATE BUTAN-
ODER PROPANGASZUFUHR
•
Propan Gasgrills haben einen regulierten Druck von
30-37 oder 50 bar. Siehe Typenschild.
•
Butan Gasgrills haben einen regulierten Druck von
•
28-30 oder 37 bar.
•
Ein IN-LINE Druckregler passend für Propan oder
Butan Installation ist für die Einhaltung des
korrekten Drucks erforderlich (nicht im
Lieferumfang).
•
Der Gaszufuhrschlauch vom Grill zur
Gasversorgungsanschluss darf nicht länger als 180cm
sein.
•
Ist der Grill außer Betrieb ist die Gaszufuhr am Ventil
zu schließen.
VERBINDUNG ERDGASZUFUHR
•
Ist der Grill für Erdgas ausgelegt, benutzen sie ihn
keinesfalls mit Propan- oder Butan (Flaschengas). Die
Ventile, Düsen und Schläuche sind nur für Erdgas
geeignet.
•
Erdgas Grills arbeiten bei einem regulierten Druck von
20mbar.
•
Die Gasleitung vom Grill Verteilerrohr zu Erdgas
Zufuhr darf nicht größer als 300cm sein.
•
Das Gas muss von der Erdgaszufuhr abgestellt sein,
wenn der Grill außer Betrieb ist.
•
Ist der Grill außer Betrieb, stellen sie den
Erdgasanschluss am Auslassventil ab.
GASVERSORGUNGTEST
•
Der Gasgrill für den Outdoor–Bereich und sein
eigenes Auslassventil müssen immer von der
Erdgaszufuhr abgestellt sein, wenn der Druck bei
höheren Drücken als 3.5kPa überprüft wird.
•
Der Gasgrill für den Outdoor–Bereich muss immer
durch Schließen des Absperrventils, von der
Erdgaszufuhr abgestellt sein, wenn während
irgendeiner Testphase der Erdgaszufuhr Testdrücke
gleich oder geringer als 3.5kPa auftreten.
GASZUFUHRSCHLAUCH
•
Haben Modelle eine Verlängerungsleitung – oder
Schlauch, so ist dieser für das jeweilige Modell
ausgelegt. Es sollten keine Veränderungen oder
Manipulationen durchgeführt werden. Leitung /
Schlauch und deren Verbindungen sind entsprechend
dem Standard CAN 1.83 gefertigt.
•
Modelle, die mit dem Schnellanschluss versehen sind,
sollten mit dem Absperrventil abgeriegelt werden.
•
Das Schnellkupplungsventil muss sauber und frei von
Schmutz und Partikeln gehalten werden.
•
Schützen sie die Leitung / den Schlauch von
heruntertropfendem Fett und vor dem Kontakt mit
heißen Flächen am Grillgehäuse.
•
Überprüfen sie die Leitung mindestens einmal pro
Jahr.
Ist der Gasschlauch gebrochen, eingeschnitten,
verschlissen oder sonst beschädigt, so kann der Grill
nicht betrieben werden.
•
Muss die Leitung ersetzt werden, so kontaktieren sie
ihren Lieferanten oder ein geprüftes
Kundendienstcenter.

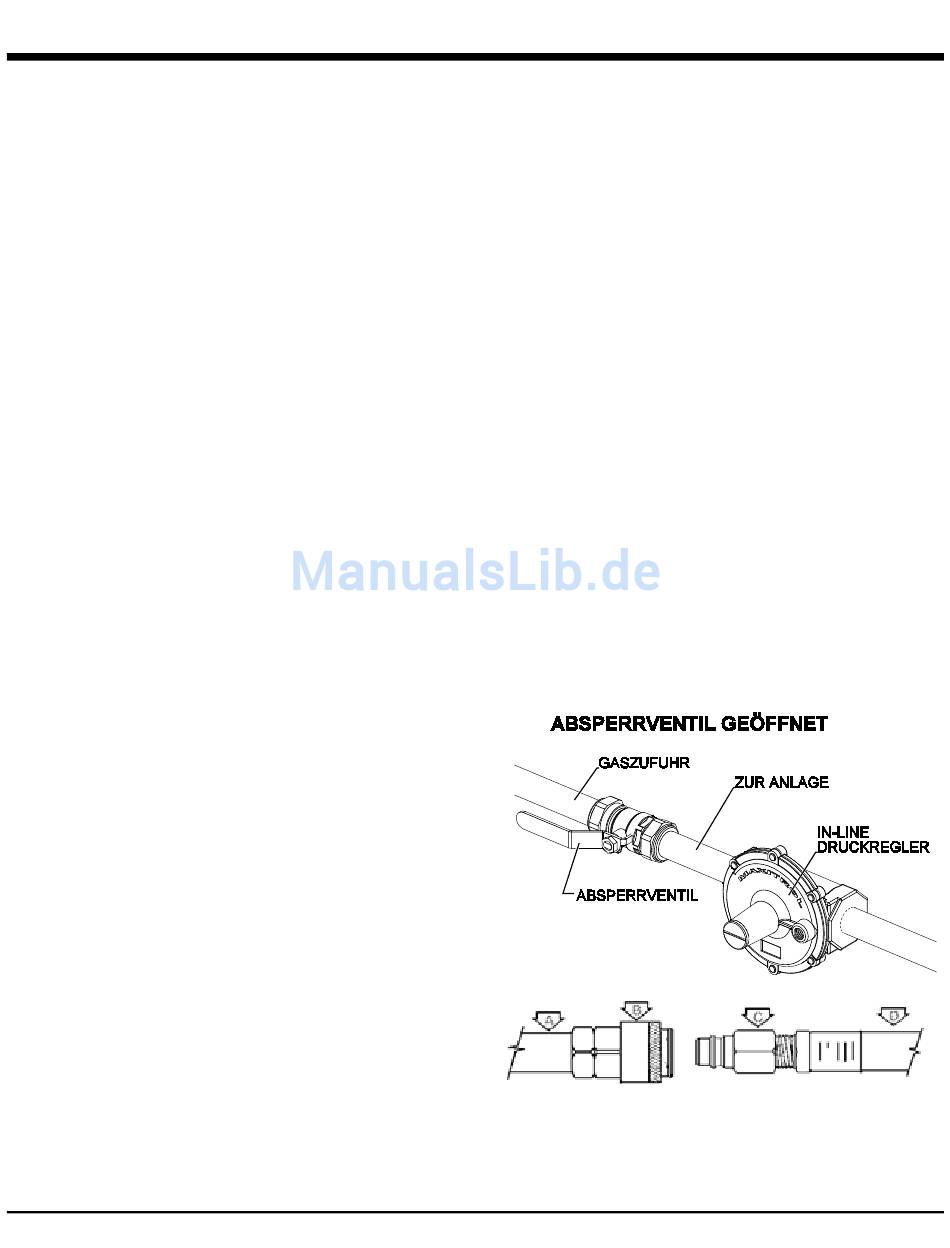

A.
GASLEITUNG
B.
SCHNELLKUPPLUNG
C.
ADAPTERBEFESTIGUNG
D.
SCHLAUCHVERLÄNGERUNG
