SMART-LINE
ECO-LINE

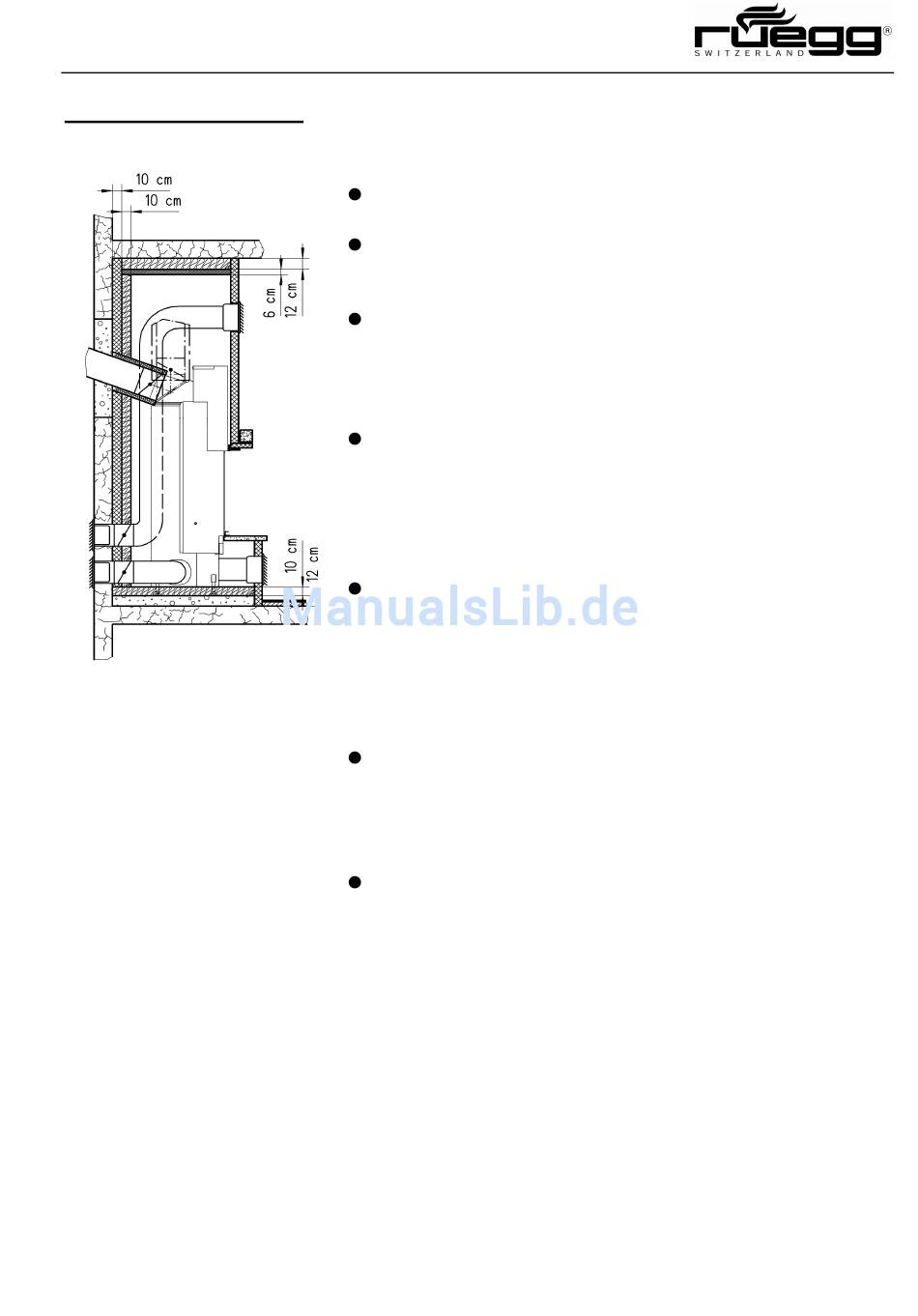

Brennbare Umgebung
28
Montageanleitung
Boden:
Die Stellfüsse des Kamineinsatzes müssen direkt auf
der tragfähigen Unterlage stehen.
Der Aufstellboden unter dem Kamineinsatz muss
innerhalb der Verkleidung mit einer 12 cm dicken Be-
tonplatte abgedeckt werden.
Zwischen Kamineinsatz und Betonplatte muss eine
10 cm dicke Wärmedämmschicht angebracht wer-
den.
Seiten- und Rückwand:
Direkt an der Gebäudewand anliegend muss eine
mindestens 10 cm starke Vormauerung angebracht
werden. Diese hat aus Formsteinen, Beton oder ande-
ren gleichwertigen Materialien zu bestehen. Die fu-
genlose Vormauerung deckt die ganze Gebäudewand
innerhalb des Hohlraumes der Kaminverkleidung ab.
Die 10 cm dicke Wärmedämmung zwischen Vormaue-
rung und Kamineinsatz muss fugenlos stossend an-
geordnet sein. Sie überdeckt nahtlos die gesamte
Vormauerung innerhalb des Hohlraumes der Kamin-
verkleidung.
Decke:
Reicht der Hohlraum der Kaminverkleidung über dem
Kamineinsatz bis zur Zimmerdecke, so muss diese
geschützt werden. Der Schutz besteht aus einer min-
destens 12 cm dicken Wärmedämmschicht, die di-
rekt an die Decke angebracht wird.
Die Wärmedämmung liegt zusätzlich auf einer mindes-
tens 6 cm dicken, nicht brennbaren, dauerwärmebe-
ständigen und formstabilen Eindeckung.
ACHTUNG: Für den Einsatz von Ersatzdämm-
stoffen gelten die Hinweise des Herstellers!
