4.6. SCHLEIFENIMPEDANZ / KURZSCHLUSSSTROM (LOOP)

• Entsprechend der Norm EN 60204-1 sind die Bedingungen zum Schutz vor elektrischen Schlägen in
Systemen mit automatischer Abschaltung der Netzspannung die Folgenden:
• Messung oder Abschätzung der Schleifenimpedanz und Prüfung der Schutzeinrichtung gegen
Überstrom, die im Fehlerkreis eingebaut ist.
• Die Grenzwerte sind in der Tabelle 10 der Norm EN 60204-1 angegeben.
4.6.1. ERKLÄRUNG DER BILDSCHIRMSEITE DES FEHLERKREISES
Einstellbare/wählbare Parameter:
MODUS - Messmodus
LIMIT - Grenzwertmodus
Ib – Abschaltvermögen Schutzeinrichtung
SCHUTZ - Typ der Schutzeinrichtung
In - Bemessungsstrom der Schutzeinrichtung
Test
maximale erlaubte Auslösezeit
-
LEITER- Material des Leiters
Mantel – Mantelmaterial des Leiters
QUERSCHNITT - Querschnitt des Leiters
N - Anzahl von parallel-geschalteten Leitern

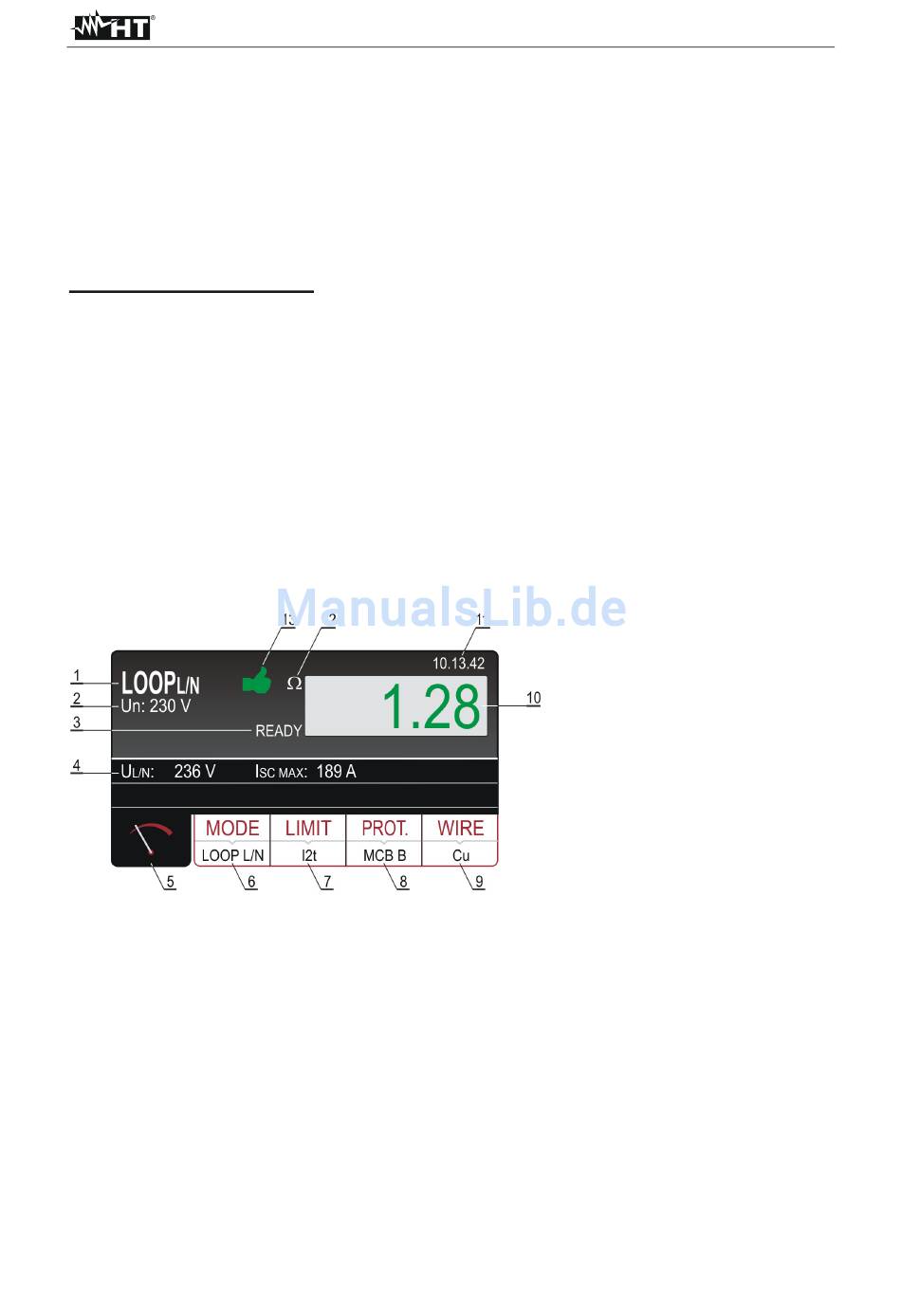

Abb.
22: Bildschirmseite mit dem Testergebnis LOOP
1 ..... Ausgewählte Funktion
2 ..... Ausgewählte Nominalspannung (230 oder 240 V), die notwendig für die Berechnung des
Kurzschlussstroms ist.
3 ..... Meldung FERTIG. Diese Meldung erscheint, wenn Netzspannung U
des vorgeschriebenen Bereiches vorhanden ist.
4 ..... Unterergebnisse - Netzspannung U
voraussichtliche Kurzschlussstrom
5 ..... Virtuelle Taste der Messbildschirmseite
6 ..... Virtuelle MODUS Taste zur Auswahl des Messmodus (LOOP L/N, LOOP L/L, LOOP L/PE, IMP57
L/N, IMP57 L/L oder IMP57 L/PE). Der gerade ausgewählte Modus wird unten auf der Taste
angezeigt.
7 ..... Virtuelle LIMIT Taste zur Auswahl des Grenzmodus (STD, kA, I
gerade ausgewählte Modus wird unten auf der Taste angezeigt.
LOOP
L/N
oder IMP57
STD, kA, I
1, 1.5, 3, 4.5, 6, 10, 15, 16, 20 oder 25 kA
MCB B, MCB C, MCB D, MCB K, FUSE gG oder
FUSE aM
Siehe Werte im Absatz "ERKLÄRUNG DES
GRENZWERTS" unten.
0.1 s, 0.2 s, 0.4 s oder 5 s
Cu (Kupfer) oder Al (Aluminium)
PVC, BUTYLGUMMI oder EPR/XLPE
1, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50 oder 70 mm
1
99
÷
L/N
oder U
L/PE
L/PE
Ik berechnet wurde.
DE - 33
, LOOP
, LOOP
, IMP57
L/L
L/PE
L/PE
2
t, TRIP CURR., Ut, siehe Erklärung unten.
, U
L/L
L/N
oder U
L/L, die gemessen wurde und bei der der
2
t, TRIP CURR. oder Ut). Der
FULLTEST 3
, IMP57
L/N
L/L
2
oder U
innerhalb
L/PE
