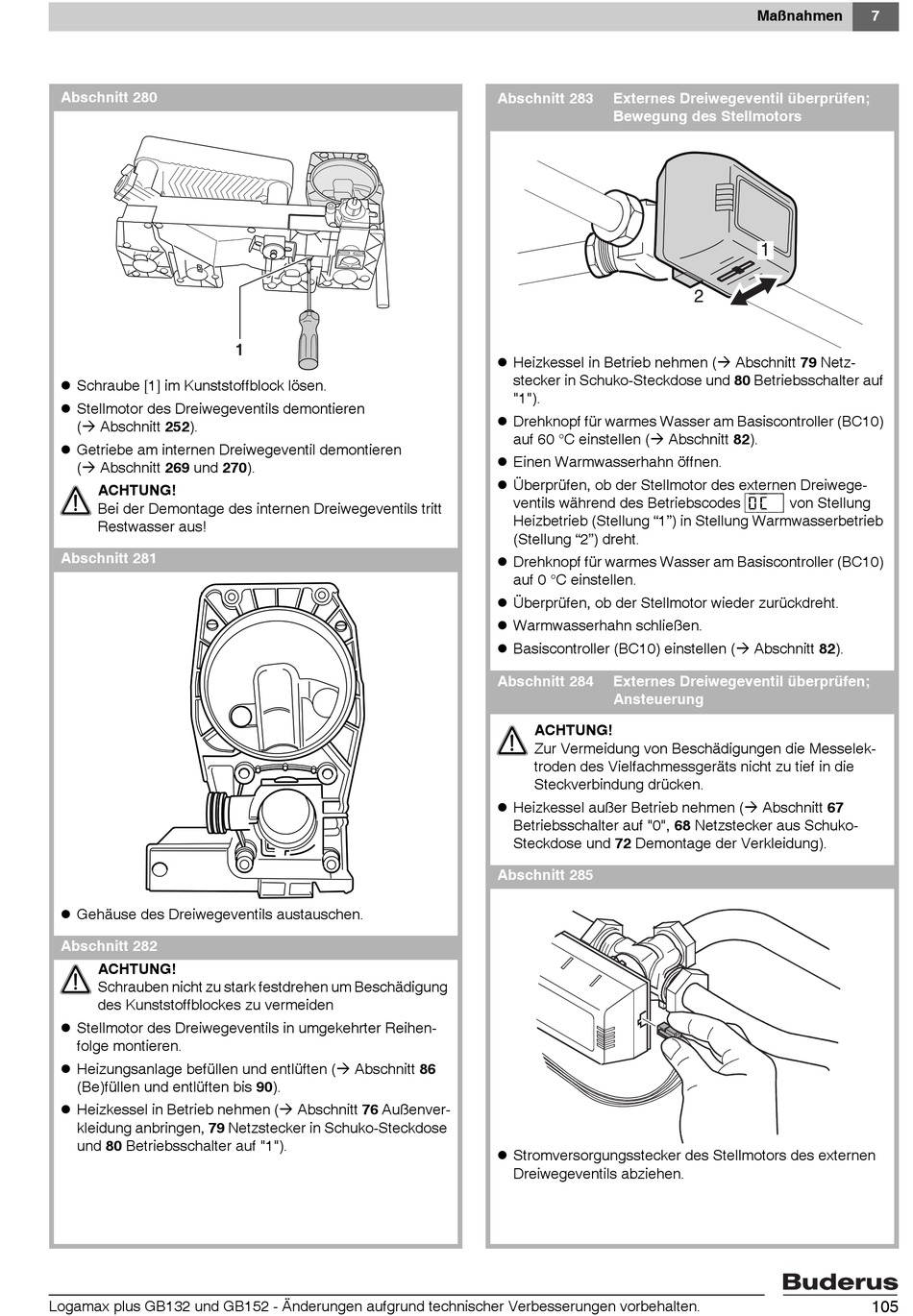

Externes Dreiwegeventil Überprüfen; Bewegung Des Stellmotors; Externes Dreiwegeventil Überprüfen; Ansteuerung - Buderus Logamax plus GB132 Serviceanleitung

Abschnitt 280
Schraube [1] im Kunststoffblock lösen.
Stellmotor des Dreiwegeventils demontieren
( Abschnitt 252).
Getriebe am internen Dreiwegeventil demontieren
( Abschnitt 269 und 270).
ACHTUNG!
A
Bei der Demontage des internen Dreiwegeventils tritt
Restwasser aus!
Abschnitt 281
Gehäuse des Dreiwegeventils austauschen.
Abschnitt 282
ACHTUNG!
A
Schrauben nicht zu stark festdrehen um Beschädigung
des Kunststoffblockes zu vermeiden
Stellmotor des Dreiwegeventils in umgekehrter Reihen-
folge montieren.
Heizungsanlage befüllen und entlüften (
(Be)füllen und entlüften bis 90).
Heizkessel in Betrieb nehmen (
kleidung anbringen, 79 Netzstecker in Schuko-Steckdose
und 80 Betriebsschalter auf "1").
Logamax plus GB132 und GB152 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
1
Abschnitt 86
Abschnitt 76 Außenver-
Abschnitt 283 Externes Dreiwegeventil überprüfen;
Bewegung des Stellmotors
Heizkessel in Betrieb nehmen (
stecker in Schuko-Steckdose und 80 Betriebsschalter auf
"1").
Drehknopf für warmes Wasser am Basiscontroller (BC10)
auf 60 °C einstellen ( Abschnitt 82).
Einen Warmwasserhahn öffnen.
Überprüfen, ob der Stellmotor des externen Dreiwege-
ventils während des Betriebscodes
Heizbetrieb (Stellung "1") in Stellung Warmwasserbetrieb
(Stellung "2") dreht.
Drehknopf für warmes Wasser am Basiscontroller (BC10)
auf 0 °C einstellen.
Überprüfen, ob der Stellmotor wieder zurückdreht.
Warmwasserhahn schließen.
Basiscontroller (BC10) einstellen (
Abschnitt 284 Externes Dreiwegeventil überprüfen;
Ansteuerung
ACHTUNG!
A
Zur Vermeidung von Beschädigungen die Messelek-
troden des Vielfachmessgeräts nicht zu tief in die
Steckverbindung drücken.
Heizkessel außer Betrieb nehmen (
Betriebsschalter auf "0", 68 Netzstecker aus Schuko-
Steckdose und 72 Demontage der Verkleidung).
Abschnitt 285
Stromversorgungsstecker des Stellmotors des externen
Dreiwegeventils abziehen.
Maßnahmen 7
Abschnitt 79 Netz-
[0/c/\|
von Stellung
Abschnitt 82).
Abschnitt 67
105
