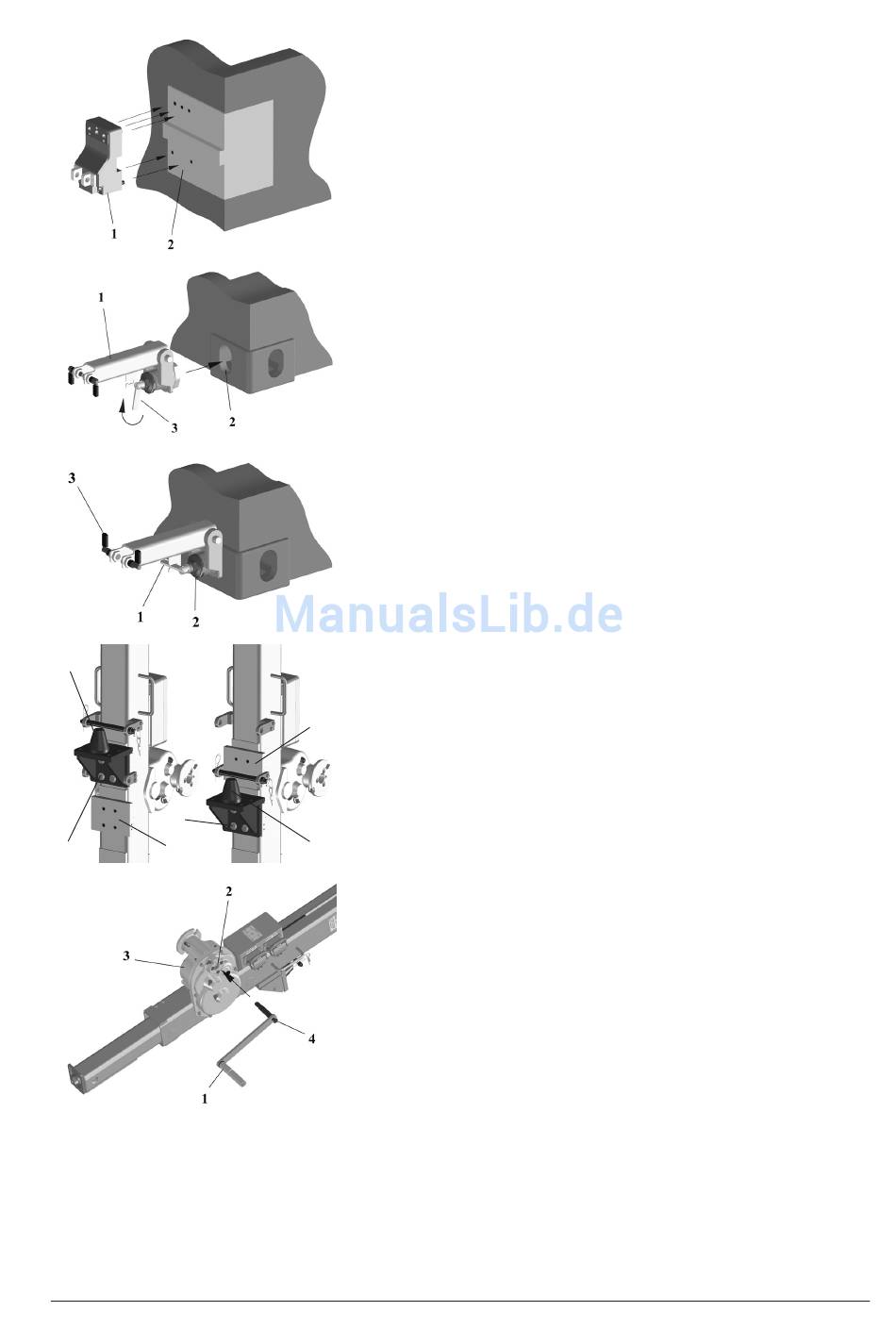

Obere Aufnahme (1) am vorgesehenen Anbindungspunkt an
der zu hebenden Last (2) mittels verliersicherer Zylinderschrau-
ben befestigen (Werkzeug erforderlich!).
Untere Anbindung (1) am Grundsystem befestigen. Hierzu
Verriegelungsbolzen (3) in die untere ISO-Ecke (2) des Grund-
systems einführen und um 90° drehen.
Sicherungshebel (1) in Halterung einlegen, Mutter (2) des Ver-
riegelungsbolzens von Hand andrehen und mittels Ringschlüssel
SW30 anziehen.
Führungsbolzen (3) in äußerste Position stellen, um die Stütze
später einsetzen zu können.
Dieser Schritt ist nur bei der Hebevorrichtung Typ
1889.20-232628 von Nöten:
Je nach dem welche Position die Aufnahme der zu hebenden
2a
Last aufweist, muss der Lastkegel (1) entsprechend montiert
werden.
Hierzu den Lastkegel (1) an der oberen (2a) oder unteren An-
schraubplatte (2b) aufsetzen und mittels Ringschlüssel SW17
die vier Sechskantschrauben (3) anziehen.
1
Handkurbel montieren. Hierzu Verriegelungsknopf (4) der Kur-
bel (1) drücken, Kurbel (1) in den Innenvierkant (2) des Stüt-
zengetriebes (3) einführen, Knopf (4) lösen und Kurbel (1) bis
zum Einrasten einschieben.
