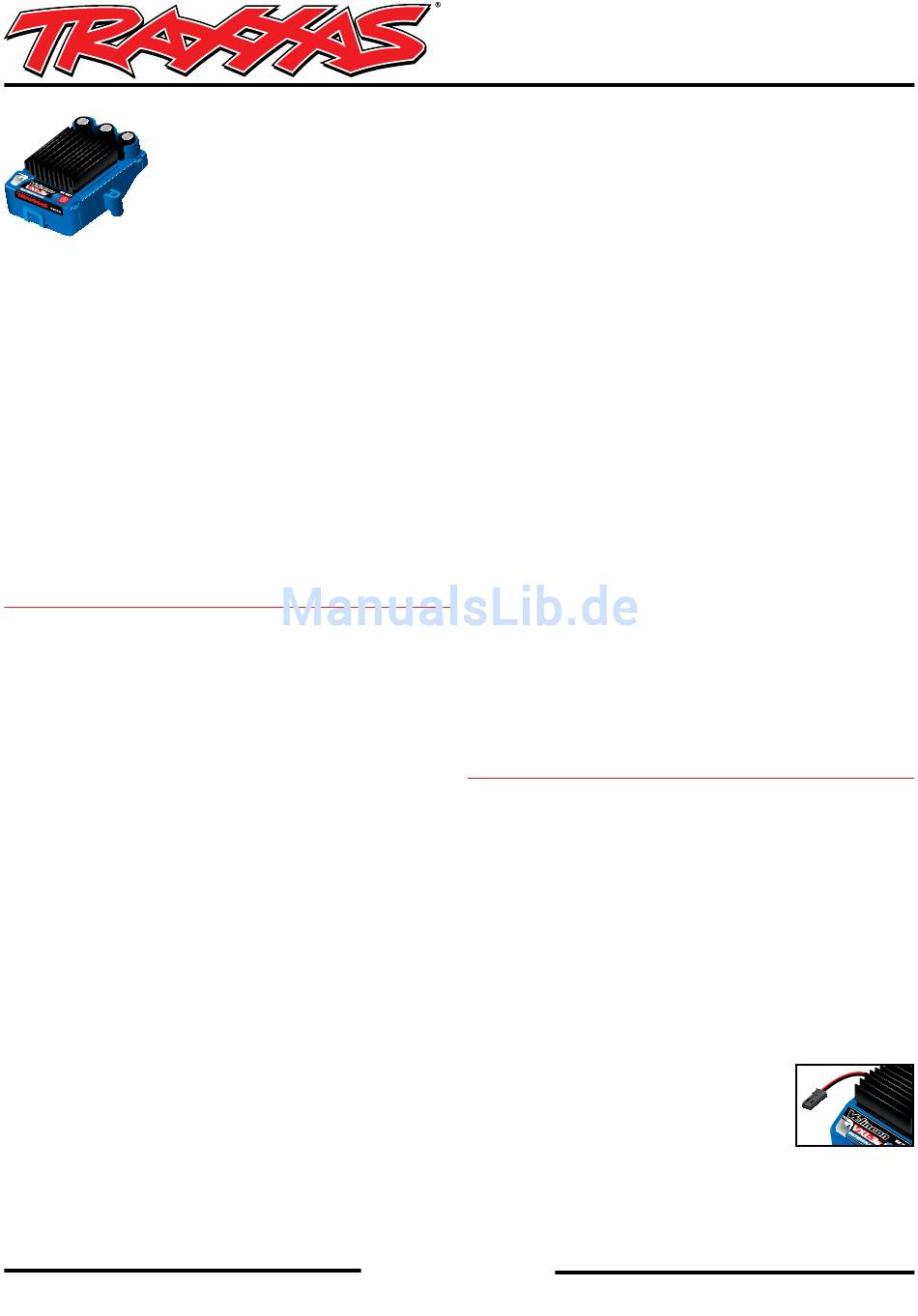

Traxxas VXL-3s Anleitung

Anleitung für den elektronischen Geschwindigkeitsregler VXL-3s
Vielen Dank, dass Sie sich zum Kauf des elektronischen
Geschwindigkeitsreglers VXL-3s™ von Traxxas
entschieden haben. Der elektronische Vorwärts-/
Rückwärts-Geschwindigkeitsregler Velineon™ VXL-3s
vereinfacht die bürstenlose Technologie mit einfachen,
eingebauten Profilen und intuitiver Programmierung.
Dank der modernen Schaltkreistechnik des VXL-3s
können bürstenlose Motoren ohne Sensoren mit der
Laufruhe und der Präzision des besten Systems mit Bürstenlose betrieben werden.
Mit der Traxxas-Garantie auf Lebenszeit auf elektronische Komponenten und dem
unvergleichlichen Traxxas-Kundendienst gibt der VXL-3s Ihnen völlige Ruhe. Der
VXL-3s ist kein Spielzeug. Es ist ein hochentwickeltes elektronisches Gerät, das unter
Umständen hohe Stromstärken abgibt. Für Kinder unter 14 Jahren ist eine Aufsicht
durch Erwachsene erforderlich, wenn sie den VXL-3s bedienen. Wenn Sie weitere
Fragen haben oder technische Unterstützung benötigen, rufen Sie uns unter
+1-972-265-8000 an.
Technische Merkmale
Eingangsspannung ............................................ 4,8 - 11,1 V (4 - 8 Zellen NiMH oder 2S - 3S LiPo)
Unterstützte Motoren ....................................................................................Bürstenlos ohne Sensoren
Batterieanschluss .....................................................................................Traxxas Hochstrom-Anschluss
Motoranschlüsse .......................................................................................... TRX 3,5 mm Steckverbinder
Motor-/Batterieverkabelung .....................................................2,053 mm (12-gauge) Maxx® Kabel
Thermischer Schutz ....................................................................2-stufige Überhitzungsabschaltung
Gehäuseabmessungen ............... (L x B x H): 55 mm (2,19 ") x 39 mm (1,54 ") / 33 mm (1,3 ")
Gewicht .......................................................................................................................................... 90 g (3,17 oz)
Profilauswahl::
Profil 1 (Sportmodus): 100 % vorwärts, 100 % Bremse, 100 % rückwärts
Profil 2 (Rennmodus): 100 % vorwärts, 100 % Bremse, Kein Rückwärtsfahren
Profil 3 (Trainingsmodus): 50 % vorwärts, 100 % Bremse, 50 % rückwärts
Wichtige Sicherheitshinweise
Geschwindigkeitsregler VXL-3s
• Wasser und Elektronik vertragen sich nicht: Ihr bürstenloses Antriebssystem
VXL-3s ist wasserdicht und kann in Schlamm, Schnee, Pfützen und unter
anderen Bedingungen eingesetzt werden. Stellen Sie sicher, dass andere
Komponenten Ihres Modells wasserdicht oder ausreichend wasserfest sind,
bevor Sie in nassen Bedingungen fahren.
• Batterien entnehmen: Entnehmen Sie den Batteriepack immer aus dem
Geschwindigkeitsregler, wenn er nicht in Gebrauch ist.
• Erst den Sender einschalten: Schalten Sie zuerst den Sender an, bevor Sie den
Geschwindigkeitsregler anschalten, um ein Durchbrennen und fehlerhaften
Betrieb zu vermeiden.
• Verbrennen Sie sich nicht: Die Kühlbleche können sehr heiß werden. Achten
Sie darauf, sie nicht zu berühren, bevor sie abgekühlt sind. Sorgen Sie für
genügend Luftbewegung für die Kühlung.
• Verwenden Sie die Originalanschlüsse: Wenn Sie sich entschließen, die
Batterie- oder Motoranschlüsse zu wechseln, tauschen Sie immer nur einen
Batterie- oder Motoranschluss auf einmal. So vermeiden Sie Schäden durch
versehentliches falsches Anschließen des Geschwindigkeitsreglers. Beachten
Sie bitte, dass wir bei modifizierten Geschwindigkeitsreglern eine Gebühr für
das Neuanschließen berechnen, wenn sie zu einer Reparatur eingeschickt
werden. Entfernen des Batterieanschlusses am Geschwindigkeitsregler oder
Verwenden von Anschlüssen desselben Typs (männlich oder weiblich) am
Geschwindigkeitsregler führt zum Erlöschen des Garantieanspruchs.
• Isolieren der Kabel: Isolieren Sie freiliegende oder beschädigte Kabel immer mit
Schrumpfschläuchen, um Kurzschlüssen vorzubeugen.
Batterien und Laden der Batterien
Die im Antriebssystem Velineon eingesetzten wieder aufladbaren Batterien
müssen aus Sicherheitsgründen und zur Erzielung einer möglichst langen
Batterielebensdauer vorsichtig behandelt werden. Stellen Sie sicher, dass Sie alle
mit Ihren Batteriepacks und dem Ladegerät mitgelieferten Anweisungen und
Sicherheitshinweise gelesen und verstanden haben. Es liegt in Ihrer Verantwortung,
die Batteriepacks vorschriftsmäßig zu laden und zu verwenden. Zusätzlich zu
unseren Anweisungen für Batterie und Ladegerät, sind hier noch einige Tipps, die
Sie nicht vergessen sollten.
• Lassen Sie Batterien während des Ladens nie unbeaufsichtigt.
• Entnehmen Sie die Batterien zum Laden aus dem Modell.
• Lassen Sie die Batteriepacks zwischen zwei Einsätzen (vor dem Laden) erst
abkühlen.
Traxxas, 6200 Traxxas Way, McKinney, TX 75070, Telefon: +1 972-265-8000, Fax: +1 972-265-8011, E-Mail: support@Traxxas.com
• Trennen Sie die Batterie immer vom Geschwindigkeitsregler, wenn das Modell
nicht in Gebrauch ist und wenn es gelagert oder transportiert wird.
• Verwenden Sie auf keinen Fall beschädigte Batterien.
• Verwenden Sie keine Batterien mit beschädigten Kabeln oder einem
beschädigten Anschluss.
• Kinder sollten von verantwortungsvollen Erwachsenen beaufsichtigt werden,
wenn sie Batterien laden oder handhaben.
LiPo-Batterien
Lithium Polymer (LiPo) Batterien werden aufgrund ihrer kompakten Größe,
ihrer hohen Energiedichte und ihrer hohen Leistungsabgabe immer beliebter
für den Einsatz in funkgesteuerten Modellen. Allerdings erfordert diese Art von
Batterien zur Gewährleistung einer hohen Lebensdauer und eines sicheren
Betriebs spezielle Pflege und Handhabung.
für fortgeschrittene Benutzer vorgesehen, die auf die Risiken der Verwendung
von LiPo-Batterien hingewiesen wurden.
unter 14 Jahren LiPo-Batterien ohne Aufsicht durch einen kompetenten und
verantwortungsvollen Erwachsenen verwendet oder handhabt.
Der elektronische Geschwindigkeitsregler VXL-3s kann mit LiPo-Batterien mit
einer Nennspannung von nicht mehr als 11,1 Volt (3S-Packs) betrieben werden.
Aus Sicherheitsgründen haben LiPo-Batterien eine Mindestentladespannung,
die nicht unterschritten werden sollte. Der elektronische Geschwindigkeitsregler
VXL-3s ist mit einer eingebauten Unterspannungserkennung ausgestattet, die
dem Fahrer ein Warnsignal gibt, wenn LiPo-Batterien ihre Mindestspannung
(Entladespannung) erreicht
das Fahren sofort zu beenden, um zu verhindern, dass die Batterie unter den
Sicherheitsgrenzwert ihrer Mindestspannung entladen wird.
Die Unterspannungserkennung am Geschwindigkeitsregler ist nur ein Teil
der umfangreichen Funktionen für den sicheren Betrieb von LiPo-Batterien in
Ihrem Modell.
Anweisungen der Hersteller von Batterie und Ladegerät für sicheres Laden,
Betrieb und Lagerung befolgen.
wie Sie Ihre LiPo-Batterien verwenden müssen. Bitte beachten Sie, dass Traxxas
keine Haftung für jegliche besonderen, indirekten, zufälligen oder Folgeschäden
übernimmt, die aufgrund der Installation und/oder der Verwendung von LiPo-
Batterien in Modellen von Traxxas entstehen.
Sollten Sie Fragen zur Verwendung von LiPo-Batterien haben, kontaktieren Sie
bitte Ihren Händler vor Ort oder den Batteriehersteller.
Installation
Der VXL-3s kann in den meisten Traxxas Modellen direkt an der Position des
Original-Geschwindigkeitsreglers installiert werden. Bei den Modellen Rustler,
Bandit und Stampede ist die Verwendung der VXL-3s Halterungsplatte (Teilenr.
3725, separat verkauft) erforderlich. Der VXL-3s kann auch mit doppelseitigem
Klebeband (Teilenr. 1589, separat verkauft) im Chassis installiert werden.
Reinigen Sie die beiden Oberflächen sorgfältig mit Alkohol, bevor Sie den
Geschwindigkeitsregler mit doppelseitigem Klebeband montieren. Die
Oberflächen müssen absolut sauber sein, damit das Klebeband optimal haftet.
Hier noch einige Tipps für die Auswahl der Position des Geschwindigkeitsreglers:
• Der VXL-3s verfügt nicht über einen herkömmlichen Ein-/Ausschalter. Sie
schalten den Geschwindigkeitsregler ein oder aus, indem Sie auf die Taste
EZ-Set drücken. Es muss kein Ein-/Ausschalter im Kabelbaum installiert werden.
• Wenn Sie vorhaben, den Geschwindigkeitsregler am Limit seiner Möglichkeiten
zu betreiben, schneiden Sie bitte Lüftungslöcher für die Kühlbleche in das
Gehäuse. Überwachen der Temperaturen wird die Lebensdauer von Batterien
und Motor erhöhen. Ausreichende Lüftung und Kühlung verhindert vorzeitiges
Abschalten aufgrund einer Überhitzung. Der VXL-3s ist
mit einem zusätzlichen Anschluss ausgestattet, über
den ein zusätzlicher Lüfterkühler angeschlossen werden
kann. Ein zusätzlicher Lüfterkühler kann dazu beitragen,
den VXL-3s bei Hochstrom-Motoranwendungen zu
kühlen.
• Montieren Sie den Geschwindigkeitsregler so, dass keine der stromführenden
Komponenten (Kabel, Motor, elektronischer Geschwindigkeitsregler) andere
Teile des Funksystems, insbesondere das Antennenkabel berühren. Der
Empfänger sollte so montiert werden, dass das Antennenkabel so weit wie
möglich vom Geschwindigkeitsregler weg ausgezogen werden kann. Das
Antennenkabel sollte vertikal in dem Mast auseinandergezogen werden und
T RAXXAS .c om
WARNUNG:
Traxxas empfiehlt nicht, dass jemand
haben. Es liegt in der Verantwortung des Fahrers,
Es ist äußerst wichtig, dass Sie als Anwender auch sämtliche
Stellen Sie sicher, dass Sie verstanden haben,
Umfasst Teilenr. 3355R
LiPo-Batterien sind nur
