Roland TD-30 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Roland Anleitungen
  4. Modulen
  5. TD-30
  6. Bedienungsanleitung

Roland TD-30 Bedienungsanleitung

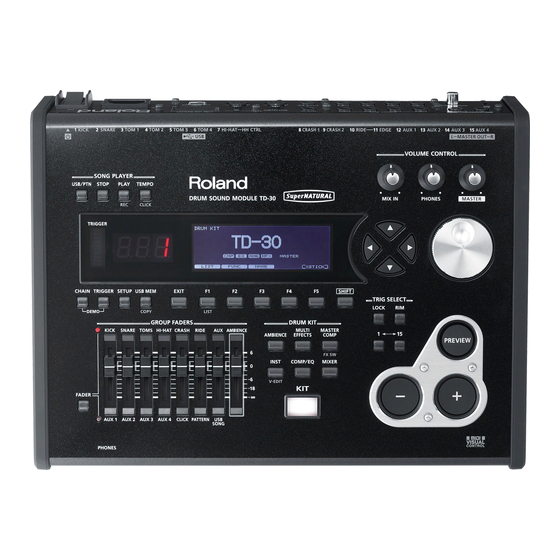

Drum sound module
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Roland TD-30

Inhaltszusammenfassung für Roland TD-30

  • Seite 1 Bedienungsanleitung...

  • Seite 2: Wichtige Sicherheitshinweise Gut Aufbewahren

    ACHTUNG Dieses Zeichen weist darauf hin, dass im Geraet eine hohe RISIKO EINES Spannung vorliegt, die bei unsachgemaesser Behandlung ELEKTRISCHEN SCHLAGS des Geraetes zu einem elektrischen Schlag fuehren kann. VORSICHT : RISIKO EINES ELEKTRISCHEN SCHLAGS. NICHT ÖFFNEN! UM ELEKTRISCHE SCHLAEGE ZU VERMEIDEN, Dieses Zeichen weist darauf hin, dass das Geraet nur nach OEFFNEN SIE NICHT DAS GEHAEUSE UND BERUEHREN SIE Lesen der zugehoerigen technischen Unterlagen von...

  • Seite 3: Verfügbarkeit Der Anleitungs-Dokumente Als Pdf-Datei

    Bedienungsanleitung Verfügbarkeit der Anleitungs-Dokumente als PDF-Datei Sie finden auf den Roland-Internetseiten die folgenden Dokumente auch als PDF-Dateien. Auf http://www.rolandmusik.de: • TD-30 Bedienungsanleitung (dieses Handbuch auf deutsch) Auf http://www.roland.com/support/en/ (Suchbegriff “TD-30”): • TD-30 Owner´s Manual (dieses Handbuch auf Englisch) • Datenlisten (Preset Drum-Kits, Drum Instrument-Listen, Preset Pattern-Listen) Lesen Sie zunächst die Abschnitte “WICHTIGE SICHERHEITSHINWEISE”...

  • Seite 4: Sicherheitshinweise

    Sie es von geerderte Stromversorgung das Netzkabel nicht mit anderen der Stromversorgung, und angeschlossen werden. Geräten. benachrichtigen Sie Ihren Roland- Gerät nicht öffnen Vertragspartner, wenn Stabile Stromversorgung Das Gerät darf nicht geöffnet oder in • das Netzkabel beschädigt ist Achten Sie immer auf einen korrekte irgendeiner Weise verändert werden.
  • Seite 5 Einsatz des Gerätes im Ausland kein Staub befindet. Entfernen Bevor Sie das Gerät im Ausland Sie Staubpartikel regelmäßig. benutzen, sollten Sie Ihren Roland- Trennen Sie das Netzkabel von Vertragspartner zu Rate ziehen. der Stromversorgung, wenn Sie das Instrument längere Zeit nicht Eine CD-ROM nicht in einem Audio CD Player benutzen.

  • Seite 6: Wichtige Hinweise

    Bedarf einen Kopfhörer. Reparaturen und Datensicherung Instrument nach 4 Stunden automatisch ausgeschaltet, wenn das Instrument in der • Obwohl die V-Drum-Sets von Roland mit • Bei einer Reparatur kann vorkommen, dass Zwischenzeit nicht gespielt bzw. betätigt Kopfhörern gespielt werden können, die Daten im internen Speicher gelöscht...

  • Seite 7: Behandlung Von Dvds/Cds

    USB Flash-Speicher • Das Copyright auf den Inhalt dieses Instrumentes (Sound-Wellenformen, Styledaten, Patterns, Phrasen, Audio • Berühren Sie nicht die elektrischen Loops, Bilddaten) liegt bei der Roland Kontakte des USB-Speichers. Achten Corporation. Sie darauf, dass die Kontakte nicht verschmutzen. • Als Besitzer dieses Gerätes sind Sie Lizenznehmer für die Nutzung der Inhalte...

  • Seite 8: Inhaltsverzeichnis

    Pattern) (PATTERN) ......60 Montage des TD-30 auf einem Ständer . . . . . . . . . . . . . . . . 36 Verändern der Tonhöhe mit dem Hi-hat-...
  • Seite 9 Inhalt Einstellen der Gesamtstimmung der Backing Die Mixer-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 Parts (Master Tuning) .
  • Seite 10 Installieren des USB-Treibers ..... . . 140 Anschließen des TD-30 an den Rechner ... . 140 Die MIDI-Einstellungen .

  • Seite 11: Überblick

    Überblick...

  • Seite 12: Eigenschaften

    Motion Sensor, eine neue integrierte Trigger- Technologie und damit ein sehr natürliches Spielgefühl. Behavior Modeling-Technologie Roland hat nicht nur das Physical Modeling der Sounds erstellt, sondern gleichzeitig auch die Spielweise der Instrumente analysiert und die jeweils Instrumenten-typischen Artikulationen umgesetzt. Dieses wird als “Behavior Modeling” bezeichnet.

  • Seite 13: Sound Design

    Room Ambience Sie können die Raumgröße (Konzerthalle, Studio, Club, Arena usw.) und die Position des Mikrofons im Raum verändern. Reverb Das TD-30 besitzt einen speziellen Reverb-Prozessor, ausgerichtet auf Schlagzeug-Instrumente wie Snare, Kick und Toms. Sound Design Umfangreiche Sound- und Drum-Kit Library Das TD-30 besitzt eine hohe Anzahl von Preset Drum-Kits, die viele Musikstilrichtungen abdecken, wie z.B.

  • Seite 14: Verschiedene Funktionen

    Es ist auch möglich, Backup-Dateien der Drumsound-Module TD-20 und TD-20X in das TD-30 zu importieren (S. 110). Kit Select-Funktion Die TD-30 Preset Kits und die auf einem USB Flash-Speicher gesicherten Kits können direkt angewählt und müssen nicht erst in den internen Speicher geladen werden. (S. 123).

  • Seite 15: Die Struktur Des Td-30

    Pedale), dem internen Sequenzer oder einem externen MIDI-Instrument. Sequenzer-Sektion Mithilfe des internen Sequenzers können Sie das eigene Spiel am TD-30 aufzeichnen und wiedergeben. Die Spieldaten können auch über MIDI OUT oder dem USB Computer-Anschluss an externe MIDI-Instrumente bzw. an eine in...

  • Seite 16: Der Interne Speicher

    Die Struktur des TD-30 Der interne Speicher Im internen Speicher sind die Einstellungen der Drum-Kits, Patterns und weiterer Parameter gesichert. TD-30 Nicht-überschreibbarer Speicher Überschreibbarer Speicher Überschreibbarer Speicher Preset-Speicher User-Speicher USB Flash-Speicher Setup Backup-Dateien Drum-Kits Drum-Kits Drum-Kits Percussion-Sets Percussion-Sets Patterns Trigger-Einstellungen...

  • Seite 17: Drum-Kit 100

    Verändern der Einstellungen das gewünschte Drum-Kit zu kopieren und mit der Kopie zu arbeiten. Es ist auch möglich, ein Preset- Drum-Kit in den User-Speicher zu kopieren (S. 49) bzw. alle Drum-Kits des TD-30 auf ihre Werksvoreinstellungen zurückzusetzen (S. 122).

  • Seite 18: Der Sequenzer

    Positionierung der virtuellen Mikrofone, Größe und Beschaffenheit des Raumes, Material der Raumwände und einen Halleffekt. Sie können für jedes Pad die Stärke des Ambience-Effektes einstellen. MULTI EFFECTS Das TD-30 besitzt 21 “Multieffekte”. Sie können pro Kit einen Multieffekt bestimmen und pro Pad die Stärke des Multieffektes einstellen. MASTER COMPRESSOR/MASTER EQ Der “Compressor”...

  • Seite 19: Pad

    HINWEIS • Die verfügbaren Spieltechniken sind abhängig vom Trigger-Eingang und dem damit verbundenen Pad sowie ausgewähltem Sound im TD-30. Lesen Sie dazu die Abschnitte “Auswahl des Pad-Typs (BANK)” (S. 126) sowie “Spieltechniken bzw. Pads für die Trigger-Eingänge” (S. 127). Spielmethode Beschreibung Dies ist ein Schlag auf das Fell.

  • Seite 20: Hi-Hat

    Die Struktur des TD-30 Spielmethode Beschreibung Schlagen Sie gleichzeitig in der Nähe des Spannreifens auf das Fell und auf Flacher Rim shot den Spannreifen (Rim) selber. Hi-Hat Spielmethode Beschreibung Die Hi-Hat-Klangfarbe ändert sich stufenlos von offen bis geschlossen, abhängig davon, wie stark das Pedal niedergetreten wird.

  • Seite 21: Cymbal

    Die Struktur des TD-30 Cymbal Spielmethode Beschreibung Der Sound ändert sich abhängig von der Anschlagposition. Dieses sind Schläge auf die Wölbung (Profil) im mittleren Profil-Schlag Bereich des Cymbals. Sie steuern die “Head”-Parameter des Trigger-Eingangs an. Dieses sind Schläge mit dem Stockschaft auf den Rand Rand-Schlag des Cymbals im Bereich des Rand-Sensors.

  • Seite 22: Die Bedienoberfläche Und Anschlüsse

    Die Bedienoberfläche und Anschlüsse Die Bedienoberfläche Nr . Name Beschreibung Seite SONG PLAYER [USB/PTN]-Taster Auswahl der Audiodatei bzw. des Patterns, das abgespielt wird. S. 86, S. 89 [STOP]-Taster Stoppt das Playback der Audiodatei bzw. des Patterns. S. 86, S. 89 [PLAY]-Taster Startet das Playback der Audiodatei bzw.
  • Seite 23 Die Bedienoberfläche und Anschlüsse Nr . Name Beschreibung Seite GROUP FADER Mit diesen Fadern können die Lautstärken verschiedener Sound-Gruppen eingestellt Fader werden (Kick, Snare, Toms, Hi-Hat, Cymbals, Percussion, Backing-Instrumente, S. 28 Click-Sound und Ambience. [FADER]-Taster Bestimmt, welche Signale mit den Fadern gesteuert werden. S.

  • Seite 24: Die Rückseite (Anschließen Von Externem Equipment)

    Lautstärke deutlich herabgesetzt. DIRECT OUT-Buchsen (unsymmetrisch) MIX IN-Buchse (stereo) Über diese Buchsen können die Signale des TD-30 als separate Hier können Sie ein externes Audio-Gerät anschließen (z. B. Audiosignale ausgegeben werden. Über den [SETUP]-Taster mp3- oder CD-Player). Das Audiosignal wird zusammen mit dem erreichen die die Einstellungen der DIRECT OUT 1–8-Buchsen...

  • Seite 25: Usb Memory

    Die Bedienoberfläche und Anschlüsse USB MEMORY-Anschluss USB COMPUTER-Anschluss Hier können Sie einen USB Sie können das TD-30 über USB an einen Flash-Speicher anschließen (S. 85). Rechner anschließen und mit einer DAW-Software Sie können Audiodaten abspielen MIDI-Informationen austauschen (S. 140). (S. 86) bzw. Daten sichern (S. 108).

  • Seite 26: Grundsätzliche Bedienung

    Verändern eines Wertes Sichern der Einstellungen Jede Veränderung eines Parameters wird im TD-30 automatisch gespeichert. Es gibt keine manuelle Sicherungsfunktion (wie in anderen Geräten unter “write” oder “save” bekannt). Vorteil ist, dass Sie sich um das Sichern von Daten nicht kümmern müssen.

  • Seite 27: Der [Exit]-Taster

    Grundsätzliche Bedienung Der [EXIT]-Taster Drücken Sie den [EXIT]-Taster, um wieder das vorherige Display anzuwählen. Auswahl eines Pads für die Editierung Die obere rechte Anzeige im Display In vielen Edit-Displays ist erforderlich, ein Pad anzuschlagen, um das Parameter-Display des gewünschten Trigger-Eingangs anzuwählen.

  • Seite 28: Die Group Fader/[Fader]-Taster

    Grundsätzliche Bedienung Die GROUP FADER/[FADER]-Taster Mit den [GROUP FADER]-Reglern werden die Lautstärken der verschiedenen Sound-Gruppen eingestellt. Mit dem [FADER]-Taster können Sie die Sound-Gruppen umschalten. Die Gruppe, deren LED (rechts) leuchtet, ist aktuell ausgewählt. Wenn die obere Anzeige leuchtet Wenn die untere Anzeige leuchtet Fader Beschreibung Fader...

  • Seite 29: Eingabe Eines Namens

    Grundsätzliche Bedienung Eingabe eines Namens Sie können im TD-30 die folgenden Bereiche benennen: • Drum-Kits • Drum-Kit-Ketten • Percussion-Sets • Patterns • Backup-Dateien • Trigger-Bänke Der Vorgang ist für alle Bereiche identisch. Beispiel: Das DRUM KIT NAME-Display Benennen Sie das Drum-Kit .

  • Seite 30: Die Display-Anzeigen

    Wenn Sie einen Taster auf der Bedienoberfläche drücken, erscheint im Display eine entsprechende Anzeige mit unterschiedlichen Funktionen und Einstellungen. Die in dieser Anleitung abgedruckten Display-Darstellungen dienen nur als Beispiele und müssen nicht zwangsläufig mit den Display-Abbildungen Ihres TD-30 übereinstimmen. Taster Display...
  • Seite 31 Die Display-Anzeigen Taster Display Seite EFFECTS SWITCH-Display Ein- und Ausschalten der einzelnen Effektbereiche. [SHIFT]-Taster S. 67 [MASTER COMP]-Taster INST-Display Zuordnen der Drum- und Percussion-Sounds. [INST]-Taster S. 54 INST EDIT-Display Editieren der Drum- und Percussion-Sounds. [SHIFT]-Taster S. 56 [INST]-Taster PAD COMPRESSOR-Display / PAD EQ-Display Einstellen des Klangcharakters.
  • Seite 32 Die Display-Anzeigen Taster Display Seite Setup-Display Einstellungen für das gesamte TD-30. [SETUP]-Taster S. 114 USB-Speicher-Display Zugriff auf den USB-Speicher. [USB MEM]-Taster S. 108 Copy-Display Kopieren von Einstellungen (Drum-Kits, Instrumenten-Einstellungen). [SHIFT]-Taster – [USB MEM]-Taster USB SONG-Display Zugriff auf Audiodaten eines USB-Speichers.

  • Seite 33: Index Nach Funktionen

    Index nach Funktionen Bedienvorgang Beschreibung Seite Sie können die Sounds des ausgewählten Drum-Kits mithilfe einer Pattern-Phrase abspielen lassen. Für diesen Vorgang sind im TD-30 verschiedene Drum- und Backing-Phrasen, deie “Preset-Patterns”, vorprogrammiert. Spielen der Sounds eines Drum-Kits S. 89 mithilfe einer Pattern-Phrase HINWEIS Mithilfe der GROUP FADER können Sie die Lautstärkebalance sowie den Anteil des...
  • Seite 34 NOTIZEN...

  • Seite 35: Setup

    Setup...

  • Seite 36: Montage Des Td-30 Auf Einem Ständer

    HINWEIS Wenn Sie das TD-30 umdrehen, um an der Unterseite die Halteplatte zu befestigen, legen Sie eine weichen Gegenstand (z.B. ein Kissen) unter das TD-30, damit die Bedienelemente nicht beschädigt. Lassen Sie das TD-30 nicht fallen. Befestigen Sie die mit dem Drumstativ gelieferte Halteplatte an der Unterseite des TD-30 .

  • Seite 37: Anschließen Der Pads

    Verwenden Sie dafür die mit den Pads mitgelieferten Verbindungskabel. HINWEIS Bei Verwendung eines MDS-Stativs (MDS-25 bzw. MDS-12V) verwenden Sie die darin eingebauten Kabelstränge. Aufbaubeispiel Die Bezeichnungen der TRIGGER INPUT-Buchsen am TD-30 sind in der nachfolgenden Abbildung umrandet dargestellt. CONTROL TRIGGER OUTPUT-Buchse...

  • Seite 38: Überprüfen Des Setups Nach Der Verkabelung

    Anschließen der Pads Überprüfen des Setups nach der Verkabelung Einstellungen für das Kick-Pedal Nehmen Sie vor dem Spiel die folgenden Einstellungen für das Kick-Pedal vor. Parameter Beschreibung Seite Die “Sensitivity”-Einstellung ist wichtig für die Anpassung Ihrer Spielweise mit dem Kick-Pedal. Sensitivity S.

  • Seite 39: Ein- Und Ausschalten Des Td-30

    Ein- und Ausschalten des TD-30 VORSICHT In der Werksvoreinstellung wird das TD-30 nach ca. 4 Stunden ohne Betätigen der Regler bzw. Spielen des V-Drum-Kits automatisch ausgeschaltet. Wenn Sie dieses nicht möchten, stellen Sie den Parameter “AUTO OFF” auf“OFF” (siehe S. 124).

  • Seite 40: Einstellungen Für Die V-Hi-Hat Und Pads

    Einstellungen für die VH-11 Nehmen Sie den Fuß vom Hi-hat-Pedal, berühren Sie nicht die VH-11, und schalten Sie das TD-30 ein . Lösen Sie die Schraube des Cymbal-Halters, und lassen Sie die VH-11 so weit herunter, bis sie auf dem Bewegungssensor aufliegt .

  • Seite 41: Spannen Der Mesh Heads Der Pads

    Einstellungen für die V-Hi-hat und Pads Stellen Sie den Offset-Wert durch Drehen der VH Offset-Schraube an der VH-11 ein . Achten Sie dabei auf die -Anzeige im Level Meter auf der rechten Seite des Displays. HINWEIS Sie können noch weitere Parameter einstellen. Siehe “Hi-hat Einstellungen (HI-HAT)” (S. 128). Spannen der Mesh Heads der Pads Die Felle MÜSSEN VOR DEM SPIELEN GESTIMMT WERDEN.

  • Seite 42: Abspielen Der Demo Songs

    Abspielen der Demo Songs Das TD-30 besitzt verschiedene Demo-Songs, welche die Sound-Qualität des Instrumentes eindrucksvoll demonstrieren. * Stellen Sie vor Abspielen eines Demo Songs die Lautstärke mithilfe der Regler [MASTER] und [PHONES] auf Minimum. Stellen Sie dann die gewünschte Lautstärke während des laufenden Demo Song-Playbacks ein.

  • Seite 43: Auswahl Eines Drum-Kits

    Wählen Sie mit den Cursor [ ] [ ]-Tastern, [–] [+]-Tastern oder/ und dem Drehregler das gewünschte Drum-Kit aus . Parameter Wert Beschreibung TD-30 PRESET TD-30 Preset Drum-Kits. TD-20X PRESET TD-20X-kompatible Preset Drum-Kits. Memory USER Drum-Kits des User-Speichers. USB MEMORY Drum-Kits aus dem Backup-Bereich des USB Flash-Speichers.
  • Seite 44 HINWEIS...

  • Seite 45: Spielen Der Drum-Kits

    Spielen der Drum-Kits...

  • Seite 46: Die Drum-Kits

    Sie im LED-Display links neben dem LC-Display. Tastern oder den Cursor-Tastern das gewünschte Drum-Kit aus . Das DRUM KIT-Display Drücken Sie den [KIT]-Taster, um wieder das Dieses ist das Haupt-Display des TD-30, welches nach DRUM KIT-Display anzuwählen . Drücken des [KIT]-Tasters erscheint. Drum-Kit-Name Effekt ein/aus-Status...

  • Seite 47: Einstellungen Für Ein Drum-Kit (Func)

    Drücken Sie den [KIT]-Taster, um wieder das DRUM KIT-Display anzuwählen . Einstellen der Lautstärke (VOLUME) Wenn das für ein Drum-Kit eingestellte Tempo vom Master-Tempo des TD-30 abweicht, erscheint das Symbol “*” vor dem Tempowert. In diesem Menü können Sie verschiedene Lautstärkewerte einstellen.

  • Seite 48: Spielen Mit Besen (Brush)

    Die Drum-Kits Benennen eines Drum-Kits Spielen mit Besen (BRUSH) (NAME) Sie können für jedes Drum-Kit auswählen, ob dieses mit Stöcken oder Besen (nur Nylon) gespielt werden soll. Sie können ein Drum-Kit mit bis zu 12 Zeichen benennen. Drücken Sie den [KIT]-Taster . Das DRUM KIT-Display erscheint.

  • Seite 49: Spielen Von Cross Stick-Sounds (Xstick)

    . Wenn Sie bei Schritt 3 [F2 (PRESET)] gedrückt haben, Kopieren eines Drum-Kits wählen Sie hier “TD-30” oder “TD-20X” aus. Wenn Sie bei Schritt 3 [F3] (USB) gedrückt haben, wählen Sie hier die Copy-source Backup-Nummer aus. Sie können ein Drum-Kit aus dem Preset-Speicher oder von einem USB Flash-Speicher in den User-Speicher kopieren.

  • Seite 50: Kopieren Eines Blocks Von 50 Drum-Kits

    USB Flash-Speicher (S . 110) . Eine Bestätigungs-Abfrage erscheint. Schließen Sie den USB Flash-Speicher an den USB MEMORY-Anschluss des TD-30 an (S . 85) . Halten Sie den [SHIFT]-Taster, und drücken Sie den [USB MEM]-Taster . Der [USB MEM]-Taster leuchtet, und das COPY A-Display erscheint.

  • Seite 51: Aufeinander Folgendes Abrufen Von Drum-Kits

    Die Drum-Kits Drücken Sie den [F3] (C EDIT)-Taster . Aufeinander folgendes Abrufen Das CHAIN EDIT-Display erscheint. von Drum-Kits (CHAIN) Nummer Schritte innerhalb der Kette Mithilfe der “Drum-Kit Chain”-Funktion können Sie bis zu 32 Drum-Kits in einer Kette verknüpfen. Sie können insgesamt 16 Drum-Kit-Ketten programmieren.

  • Seite 52: Benennen Der Drum Kit-Kette (Name)

    Die Drum-Kits Umschalten der Drum-Kits innerhalb Benennen der Drum Kit-Kette (NAME) einer Drum Kit-Kette Sie können eine Drum-Kit-Kette mit bis zu 12 Zeichen benennen. Wählen Sie mit den [–] [+]-Tastern oder dem Wählen Sie im DRUM KIT CHAIN-Display die Drehregler die Drum-Kits der aktuell gewählten gewünschte Drum Kit-Kette aus .
  • Seite 53 Die Drum-Kits Drücken Sie den [F2] (CHAIN)-Taster . Quelle Ziel Wählen Sie mit den [F1]–[F3]-Tastern die gewünschte Kopier-Quelle aus . Taster Beschreibung User-Speicher. Der Vorgang “Exchange” (Aus- tauschen) zwischen Copy-source [F1] (USER)-Taster und Copy-destination ist nur möglich, wenn für Copy-source der User-Speicher ausgewählt ist.

  • Seite 54: Die Sounds (Instruments)

    Die Sounds (Instruments) Auswahl eines Instruments Auswahl eines Instrumentes aus der Liste (LIST) Die Sounds des TD-30 werden als “Instruments” (INST) bezeichnet. Drücken Sie den [INST]-Taster . Drücken Sie den [INST]-Taster . Der [INST]-Taster leuchtet, und das INST-Display Drücken Sie den [F1] (LIST)-Taster .

  • Seite 55: Das Instrument-Name-Display

    Die Sounds (Instruments) Die TRIG SELECT-Taster Das Instrument-Name-Display Drücken Sie den [INST]-Taster . Wenn der [F5 (H&R)]-Taster ausgeschaltet ist, wird Der [INST]-Taster leuchtet, und das INST-Display unterhalb des Instrumenten-Namens die folgende erscheint. Information angezeigt, und Sie haben dann die nachfolgend beschriebenen Spieleffekte zur Wählen Sie den den Sound der gewünschten Verfügung.

  • Seite 56: Editieren Der Instrumenten-Einstellungen (Edit)

    Die Sounds (Instruments) Editieren der Instrumenten- Der Editiervorgang Einstellungen (EDIT) Drücken Sie den [INST]-Taster . Die zur Verfügung stehenden Editier-Optionen sind Drücken Sie den [F2] (EDIT)-Taster . abhängig vom ausgewählten Instrumenten-Typ. Das INST EDIT-Display erscheint. Wählen Sie das gewünschte Pad aus . Editieren von akustischen Drum- Schlagen Sie das gewünschte Pad an, oder verwenden Sounds (V-EDIT)
  • Seite 57 Die Sounds (Instruments) Die Edit-Displays für die verschiedenen SNARE Pads (INST EDIT-Display) KICK Parameter Wert Beschreibung [F1] (SHELL)-Taster WOOD, STEEL, Material Material des Kessels BRASS Shell Depth 1.0"–20.0" Kesselgröße Parameter Wert Beschreibung [F2] (HEAD)-Taster [F1] (SHELL)-Taster CLEAR, COATED, Head Type Material der Schlagfläche NORMAL, PINSTRIPE...
  • Seite 58 Die Sounds (Instruments) HI-HAT Parameter Wert Beschreibung Parameter Wert Beschreibung [F1] (SHELL)-Taster [F1] (SIZE)-Taster NORMAL, Size 1"–40" Durchmesser Shell Depth Kesselgröße DEEP1–2 [F2] (ADD)-Taster [F2] (HEAD)-Taster Sound, der der Hi-hat CLEAR, COATED, OFF, TAMBOURINE, Head Type Material der Schlagfläche hinzugefügt ist. Bei “OFF” PINSTRIPE Add Sound CABASA,...

  • Seite 59: Instrumente, Die Nicht Mit V-Edit Verändert Werden

    Die Sounds (Instruments) Instrumente, die nicht mit V-EDIT CRASH, SPLASH, CHINA, STACKED CYMBAL, RIDE verändert werden Elektronische Instrumente (Dynamic Pitch Bend) “Dynamic Pitch Bend” ist eine Funktion, die für die elektronischen Sounds der Gruppen “SNARE ELEC”, KICK ELEC” und “TOM ELEC” zur Verfügung steht. Parameter Wert Beschreibung...

  • Seite 60: Spielen Von Patterns Bzw. Steuern Des Sounds

    Die Sounds (Instruments) * Die Spieldaten des über ein Pad gestarteten Patterns Spielen von Patterns bzw. können nicht mit dem Sequenzer aufgezeichnet werden. Steuern des Sounds (CONTROL) Parameter Wert Beschreibung Bestimmt, ob die Sie können über die Pads Patterns starten bzw. stoppen PadPtn Pad Pattern-Funktion sowie mit dem Pedal den Sound verändern.

  • Seite 61: Verändern Der Tonhöhe Mit Dem Hi-Hat

    Die Sounds (Instruments) Verändern der Tonhöhe mit dem Die MIDI-Einstellungen der Pads Hi-hat-Pedal (PDLBEND) Die MIDI-Einstellungen für jedes Pad Parameter Wert Beschreibung Bestimmt die Stärke der Parameter Wert Beschreibung Tonhöhen-Veränderung, Die übertragene die mit dem Hi-hat Pedal 0 (C -)–127 (G 9) MIDI-Notennummer erzielt wird.

  • Seite 62: Abrufen Der Voreinstellungen Eines Lnstrumentes (Default)

    Schlagen Sie das gewünschte Pad an, oder verwenden dieNotennummer “38 (D 2)“ eingestellt. Wenn in Sie die TRIG SELECT-Taster. diesem Fall das TD-30 mit der MIDI-Notennummer “38“ Das Edit-Display des entsprechenden Pads erscheint. angesteuert wird, wird nur der Head-Sound des TRIGGER INPUT 2 (SNARE) gespielt.

  • Seite 63: Kopieren Der Einstellungen Eines Instrumentes

    Copy-destination-Einstellungen . eines Instrumentes Wenn Sie bei Schritt 3 [F2 (PRESET)] gedrückt haben, wählen Sie hier “TD-30” oder “TD-20X” aus. Sie können die Einstellungen eines Instruments (Sounds) Wenn Sie bei Schritt 3 [F3 (USB)] gedrückt haben, wählen aus dem Preset-Speicher oder von einem USB Flash- Sie hier die Copy-source Backup-Nummer aus.

  • Seite 64: Kopieren Der Einstellungen Mehrerer Instrumente

    Instrument-Set aus . Wenn Sie bei Schritt 3 [F2 (PRESET)] gedrückt haben, Sie können die Einstellungen mehrerer Instrumente auf wählen Sie hier “TD-30” oder “TD-20X” aus. einmal in ein anderes Drum-Kit kopieren. Wenn Sie bei Schritt 3 [F3 (USB)] gedrückt haben, wählen HINWEIS Sie hier die Copy-source Backup-Nummer aus.

  • Seite 65: Die Mixer-Einstellungen

    Die Mixer-Einstellungen Sie können für jedes Drum-Kit verschiedene Mixer- HINWEIS Einstellungen wie Lautstärke und Panorama vornehmen. Wenn Sie in einem der Displays [F1] (VOLUME), [F2] (PAN) oder [F3] (MIN VOL) den [F5] (H & R)-Taster drücken, können Sie die Parameter für Head und Rim Einstellen der Lautstärke und entweder gemeinsam oder getrennt einstellen.

  • Seite 66: Kopieren Von Mixer-Einstellungen

    Wenn Sie bei Schritt 4 [F2 (PRESET)] gedrückt haben, (Lautstärke pro Pad) und “PAN” (Stereo-Position pro Pad) wählen Sie hier “TD-30” oder “TD-20X” aus. eines Drum-Kits in ein anderes Drum-Kit kopieren. Wenn Sie bei Schritt 4 [F3 (USB)] gedrückt haben, wählen Sie können auch Einstellungen eines Preset Drum-Kits...

  • Seite 67: Die Effekte

    Master Compressor/Master EQ ein Lesen Sie zu diesem Thema auch den Abschnitt “Die [F5]-Taster bzw. aus Effekte” (S. 18) in “Überblick über das TD-30”. Drücken Sie den [KIT]-Taster, um wieder das DRUM KIT-Display anzuwählen . Im DRUM-KIT-Display ist der Effekt ein/aus-Status zu sehen.

  • Seite 68: Anwendung Des Pad Compressor Und Pad Eq

    Die Effekte Anwendung des PAD Der Compressor (COMP) COMPRESSOR und PAD EQ Ein Compressor verändert das Dynamikverhalten und den Klangcharakter eines Sounds, indem er dessen Lautstärkeverlauf beeinflusst. Sie können für jeden Trigger-Eingang die Effekte Compressor und EQ individuell einstellen. Drücken Sie den [COMP/EQ]-Taster . Der [COMP/EQ]-Taster leuchtet.

  • Seite 69: Die Parameter Threshold Und Ratio

    Die Effekte Die Parameter Threshold und Ratio Die Raumakustik (AMBIENCE- Diese Parameter bestimmen, wie die Lautstärke Sektion) komprimiert wird (siehe folgende Abbildung). 0.5:1 Hier können Sie einen Raum-Typ aussuchen, in dem das Ratio jeweilige Drum-Set “steht“, und dessen Sound verändern. 1.7:1 Drücken Sie den [AMBIENCE]-Taster .

  • Seite 70: Editieren Der Ambience-Einstellungen

    Die Effekte Editieren der Ambience-Einstellungen Parameter Wert Beschreibung TINY, SMALL, Room Size MEDIUM, LARGE, Größe des Raums Wählen Sie das AMBIENCE-Display, und drücken HUGE Sie den [F5] (EDIT)-Taster . Room Shape 0–100 Form des Raums CURTAIN, CLOTH, Wall Type WOOD, PLASTER, Material der Wände CONCRETE, GLASS NEXT DOOR,...

  • Seite 71: Vorhören Des Ambience-Effektsignals

    Effektes Mit den Multi-Effekten können Sie den Sound maßgeblich verändern. Hier werden auch die Drücken Sie den [AMBIENCE]-Taster . Ausgangszuordnungen eingestellt. Der [AMBIENCE]-Taster leuchtet, und das AMBIENCE- Das TD-30 besitzt die folgenden 21 Multieffekte. Display erscheint. Type Seite Type Seite Drücken Sie den [F2]-Taster, um den Ambience-...

  • Seite 72: Ein- Und Ausschalten Des Multi-Effektes

    Die Effekte Vorhören der Multi-Effekte Parameter Wert Beschreibung (MFX ONLY) [F2] (MFX)-Taster Type Typ des Multi-Effektes (S. 71) Wenn Sie im MULTI EFFECTS-Display den [F5 (MFX Lautstärke des MON)]-Taster drücken, wird über die MASTER OUT- Level 0–127 Effektsignals Buchsen und die PHONES-Buchse nur das Multieffekt- [F3] (MFX SND)-Taster Signal ausgegeben.

  • Seite 73: Stereo Delay

    Die Effekte STEREO DELAY TAPE ECHO Ein Stereo Delay. Simulation eines Bandecho-Gerätes. Parameter Wert Beschreibung Parameter Wert Beschreibung OFF: keine Synchronisa- Modulations- Rate 0–127 tion der Delayzeit Geschwindigkeit BPM Sync OFF, ON ON: Synchronisation über Anzahl der Wiederhol- Intensity 0–127 einen Notenwert signale Verzögerung des...
  • Seite 74 Die Effekte STEP PHASER REVERB This is a stereo phaser. The phaser effect will be varied Das Reverb fügt dem Sound einen Hall-Effekt hinzu. gradually. Parameter Wert Beschreibung Parameter Wert Beschreibung Reverb-Typ 4-STAGE, 8-STAGE, Anzahl der Stufen des ROOM1: kurzer Raumhall Mode 12-STAGE Phaser-Effektes...
  • Seite 75 Die Effekte LONG REVERB Parameter Wert Beschreibung Ausgangslautstärke des Comp Level 0–127 Dieser Reverb-Effekt fügt einen Hall-Effekt mit besonders Compressors langer Hallzeit hinzu. Grad der Verstärkung bzw. EQ Higain -12–+6 dB Dämpfung der hohen Parameter Wert Beschreibung Frequenzen Reverb Time 0–127 Hallzeit Character...
  • Seite 76 Die Effekte AUTO WAH DISTORTION Dieser Effekt erzeugt eine zyklische Modulation der Filter-Frequenz. Der Distortion erzeugt einen Verzerrer-Effekt. Parameter Wert Beschreibung Parameter Wert Beschreibung Bestimmt die Frequenz, ab Filter-Typ der die tiefen Frequenzen BYPASS, des Eingangssignals LPF: Filter für tiefe Pre HPF 16–1000 Hz gedämpft werden.

  • Seite 77: Ring Modulator

    Die Effekte RING MODULATOR PITCH SHIFT Der Ring Modulator erzeugt einen metallisch klingenden Dieser Effekt erzeugt ein in der Tonhöhe versetztes Sound. Die Modulations-Frequenz kann auch in Signal. Abhängigkeit von der Lautstärke des Eingangssignals verändert werden. Parameter Wert Beschreibung Tonhöhe des Pitch Shift Pitch1 -24–+12 Halbtöne Parameter...

  • Seite 78: Die Master-Effekte

    Die Effekte Wählen Sie mit den [–] [+]-Tastern oder dem Die Master-Effekte (MASTER Drehregler die gewünschte Einstellung . COMPRESSOR/MASTER EQ) Parameter Wert Beschreibung [F2] (M COMP)-Taster In diesem Bereich finden Sie einen Stereo Compressor Typ des Compressors (Limiter) und einen 4-Band-Parametrischen Equalizer, * Bei Auswahl einer mit denen Sie dem ausgegebenen Sound den “letzten dieser Voreinstellungen...

  • Seite 79: Die Pegelanzeigen Im Master

    User-Speicher. Der Vorgang “Exchange” (Austauschen) zwischen Copy-source und Copy- [F1] (USER)-Taster destination ist nur möglich, wenn für Copy-source der User-Speicher ausgewählt ist. Preset-Speicher. Sie können [F2] (PRESET)-Taster wählen zwischen den TD-30- oder TD-20X Preset-Daten. Auf einem USB Flash-Speicher [F3] (USB)-Taster gesicherte Daten.
  • Seite 80 Taster . Eine Bestätigungs-Abfrage erscheint. Wenn Sie bei Schritt 4 [F2 (PRESET)] gedrückt haben, wählen Sie hier “TD-30” oder “TD-20X” aus. Wenn Sie bei Schritt 4 [F3] (USB) gedrückt haben, wählen Sie hier die Copy-source Backup-Nummer aus. Wenn Sie bei Schritt 4 [F1] (USER) gedrückt haben, können Sie mit [F4 (EXCHNG)] Copy-source und Copy-...

  • Seite 81: Die Tempo-Einstellung

    Die Tempo-Einstellung Sie können Einstellungen für das Tempo und den Click- Eingabe des Tempos durch Sound vornehmen. Anschlagen eines Pads (TAP) Einstellen des Tempos Sie können das Tempo durch Anschlagen eines Pads oder Drücken des [PREVIEW]-Tasters mindestens zweimal als 1/4-Note eingeben. Drücken Sie den [TEMPO]-Taster .

  • Seite 82: Aktivieren Der Optischen Metronom-Anzeige

    Die Tempo-Einstellung Einschalten des Click-Sounds Aktivieren der optischen Metronom-Anzeige Drücken Sie den [TEMPO]-Taster . Sie können den [TEMPO]-Taster als optisches Metronom Der [TEMPO]-Taster leuchtet, und das TEMPO-Display verwenden. erscheint. Drücken Sie den [TEMPO]-Taster . Drücken Sie den [F5]-Taster, um den Click-Sound einzuschalten (ON) bzw .
  • Seite 83 Die Tempo-Einstellung HINWEIS Parameter Wert Beschreibung Die Lautstärke des Click-Sounds wird mit dem GROUP [F1] (INST)-Taster FADER [CLICK]-Fader eingestellt (S. 28). VOICE, CLICK, ELECTRONIC, Drücken Sie den [EXIT]-Taster, um wieder das PULSE, BEEP, TEMPO-Display anzuwählen . METRONOME, CLAVES, WOOD BLOCK, STICKS, Inst CROSS STICK,...

  • Seite 84: Synchronisieren Zu Einem Externen Midi-Gerät

    Wählen Sie mit den [–] [+]-Tastern oder dem In diesem Fall ist das TD-30 das “Slave“-Gerät. Drehregler die gewünschte Einstellung . Verbinden Sie MIDI OUT des externen Sequenzers mit MIDI IN des TD-30 (S . 141) . Parameter Wert Beschreibung Das TD-30 verwendet Stellen Sie den Sync Mode auf “EXTERNAL”...

  • Seite 85: Der Song Player

    USB Flash-Speicher * Dateinamen mit mehr als 19 Zeichen bzw. Doppelbyte-Zeichen (wie z.B. Japanisch) werden im Display nicht korrekt angezeigt. * Das TD-30 kann pro USB-Speicher bis zu 100 Audiodaten verwalten. * Eine Audiodatei darf nicht größer sein als 2 GB.

  • Seite 86: Abspielen Einer Audiodatei

    Sie können das Audio-Playback auch über einen Fußschalter bzw. durch Anschlagen eines Pads starten (S. 117). Schließen Sie den USB Flash-Speicher an den USB MEMORY-Anschluss des TD-30 an (S . 85) . Drücken Sie den [USB/PTN]-Taster . Der [USB/PTN]-Taster leuchtet. Taster...

  • Seite 87: Playback Einstellungen (Func)

    Der Song Player Playback Einstellungen (FUNC) Verändern der Abspiel- Geschwindigkeit (SPEED) Sie können bestimmen, wie die Audiodatei abgespielt werden soll und dessen Lautstärke einstellen. Sie können die Abspiel-Geschwindigkeit der Audiodatei Wählen Sie das USB SONG-Display (S . 86), und verlangsamen bzw. beschleunigen. drücken Sie den [F2] (FUNC)-Taster .

  • Seite 88: Informationen Zur Audiodatei

    Der Song Player Informationen zur Audiodatei Sie können im Display Informationen zur gewählten Audiodatei abrufen. Wählen Sie das USB SONG-Display (S . 86), und drücken Sie den [F2] (FUNC)-Taster . Das USB SONG INFO/FUNC-Display erscheint, in dem Sie verschiedene Informationen zur Audiodatei sehen können.

  • Seite 89: Der Pattern-Sequenzer

    Der Pattern-Sequenzer Der Sequenzer des TD-30 besitzt 6 Parts. Steuerung des Sequenzers Die Spieldaten der Pads werden auf dem Drum Kit-Part aufgezeichnet. Zusätzlich stehen ein Melodie-Part, ein Bass-Part, zwei Backing-Parts und ein Percussion-Part zur Verfügung. Die Spieldaten dieser sechs Parts werden in einem Pattern aufgenommen.

  • Seite 90: Auswahl Eines Patterns

    Der Pattern-Sequenzer Auswahl eines Patterns Auswahl eines Patterns aus einer Liste Drücken Sie den [USB/PTN]-Taster . Sie können Patterns auch aus einer Liste auswählen. Der [USB/PTN]-Taster leuchtet. Wählen Sie das PATTERN-Display, halten Sie den Drücken Sie den [F1] (USB PTN)-Taster, um das [SHIFT]-Taster, und drücken Sie den [F1] (USB PATTERN-Display aufzurufen .

  • Seite 91: Abspielen Eines Patterns

    Der Pattern-Sequenzer Abspielen eines Patterns Einstellungen für einzelne Parts (PART) * Während des Pattern-Playbacks können keine Audiodaten abgespielt werden. Sie können die Einstellungen der einzelnen Parts eines Wählen Sie das gewünschte Pattern aus (S . 90) . User-Patterns im PATTERN PART-Display verändern. Drücken Sie den [PLAY]-Taster .

  • Seite 92: Stummschalten Eines Parts (Mute)

    Der Pattern-Sequenzer Stummschalten eines Parts (MUTE) Einstellungen für die Instrumente der Backing-Parts (BACKING) Wählen Sie das PATTERN PART-Display (S . 91), und drücken Sie den [F1] (MUTE)-Taster . In diesem Menü können Sie die Sounds für die Parts “Melody“, “Bass“ sowie “Backing 1“ und “Backing 2“ Das PART MUTE-Display erscheint.

  • Seite 93: Einstellen Der Gesamtstimmung Der Backing Parts (Master Tuning)

    Master Tune 415.3–466.2 Hz Mit [F5 (440 Hz)] können Sie die Standard-Einstellung Die Percussion-Sets “440.0 Hz“ direkt anwählen. Das TD-30 besitzt acht Percussion-Sets, die Drücken Sie den [EXIT]-Taster zweimal, um “PERCUSSION PART”-Display ausgewählt werden. wieder das PATTERN PART-Display . Pattern...

  • Seite 94: Percussion-Set-Einstellungen

    Der Pattern-Sequenzer Percussion-Set-Einstellungen Drücken Sie den [F1] (LIST)-Taster . Das Percussion-Set INST LIST-Display erscheint. Wählen Sie das PATTERN PART-Display (S . 91), und drücken Sie den [F5] (EDIT)-Taster . Das Percussion-Set EDIT-Display erscheint. Taster Beschreibung Die vorherige Seite der Liste [F1] ( PAGE)-Taster erscheint.

  • Seite 95: Kopieren Eines Percussion-Sets

    Der Pattern-Sequenzer Benennen eines Percussion-Sets (NAME) Wählen Sie mit den [F1]–[F3]-Tastern die gewünschte Kopier-Quelle aus . Sie können ein Percussion-Set mit bis zu 12 Zeichen benennen. Taster Beschreibung Wählen Sie das Percussion-Set EDIT-Display (S . 94), User-Speicher. und drücken Sie den [F2] (NAME)-Taster . Der Vorgang “Exchange”...

  • Seite 96: Einstellen Der Lautstärke Und Des Panoramas

    Der Pattern-Sequenzer Einstellen der Lautstärke und des Die Reverb/Chorus-Einstellungen Panoramas eines Parts (MIXER) der Backing Parts (REV/CHO) HINWEIS Wählen Sie das PATTERN PART-Display (S . 91), und drücken Sie den [F5] (REV/CHO)-Taster . • Der Drum-Part kann hier nicht eingestellt werden. Dafür müssen Sie das MIXER-Display (S.

  • Seite 97: Die User Pattern-Einstellungen (Func)

    Der Pattern-Sequenzer Drücken Sie den [F1] und/oder den [F5]-Taster, Die User Pattern-Einstellungen um den Reverb/Chorus ein- bzw . auszuschalten . (FUNC) Taster Beschreibung [F1]-Taster Reverb ein/aus Sie können verschiedene Einstellungen für die User- [F5]-Taster Chorus ein/aus Patterns vornehmen. Wenn ein Preset-Pattern ausgewählt ist, können keine Einstellungen verändert werden.

  • Seite 98: Einstellen Der Abspiel-Methode (Type)

    Der Pattern-Sequenzer Einstellen der Abspiel-Methode Parameter Wert Beschreibung Bestimmt, wie das Pattern abgespielt wird (TYPE) Das Pattern wird wiederholt von Anfang bis Ende abgespielt. Mit LOOP [STOP] können Sie das Playback Wählen Sie das PATTERN PART-Display (S . 91), und stoppen.

  • Seite 99: Benennen Eines Patterns (Name)

    Der Pattern-Sequenzer (1) Auswahl des Aufnahme-Patterns Drücken Sie den [EXIT]-Taster, um wieder das PATTERN-Display anzuwählen . HINWEIS Wählen Sie das PATTERN-Display aus (S . 90) . Sie können die Gesamt-Lautstärke des Patterns durch die Anschlagstärke des Pads beeinflussen (Pad Pattern Velocity - siehe S. 60). Benennen eines Patterns (NAME) Sie können ein Pattern mit bis zu 12 Zeichen benennen.

  • Seite 100: Auswahl Der Aufnahme-Methode

    Daten hinzugefügt. Der [PLAY]-Taster leuchtet, und das PATTERN REC STANDBY-Display erscheint. Bestimmt die Länge des LOOP1–2 Wiederhol-Abschnitts (1 Das TD-30 ist aufnahmebereit, und der Click-Sound ist oder 2 Takte). zu hören. Rec Mode Das Pattern wird laufend wiederholt, allerdings...

  • Seite 101: Aufzeichnen Von Spieldaten Eines Externen Midi-Keyboards

    (Rehearsal) umschalten und die Einspielung proben, bevor Sie die Daten aufnehmen. Wenn Sie Spieldaten über ein externes MIDI- Keyboard in das TD-30 einspielen möchten, Starten Sie die Aufnahme (S . 99) . nehmen Sie vor der Aufnahme die folgenden Das Aufnahme-Symbol ( ) erscheint.

  • Seite 102: Editieren Eines Patterns (Edit)

    Der Pattern-Sequenzer Editieren eines Patterns (EDIT) Kopieren eines Patterns (COPY) Sie können verschiedene Einstellungen eines Preset- Sie können ein Preset-Pattern (bzw. ein User-Pattern) in bzw. User-Patterns verändern. ein User-Pattern kopieren. Wählen Sie das PATTERN-Display (S . 90), und drücken Sie den [F4] (EDIT)-Taster . Das PATTERN EDIT-Display erscheint.

  • Seite 103: Verbinden Von Zwei Patterns (Append)

    Der Pattern-Sequenzer Wählen Sie mit den den [–] [+]-Tastern, den Verbinden von zwei Patterns Cursor-Tastern oder dem Drehregler das Pattern, den Part und den Abschnitt (in Takten) aus . (APPEND) Quell-Part Anzahl der Takte (erster Takt–letzter Takt) Sie können zwei Patterns zu einem Pattern verknüpfen. Quell-Pattern Der erste Abschnitt (bzw.

  • Seite 104: Entfernen Von Daten Aus Einem Pattern (Erase)

    Der Pattern-Sequenzer Entfernen von Daten aus einem Pattern (ERASE) Sie können Spieldaten aus einem Pattern entfernen. Pattern-Nummer Taktbereich (erster Länge und Taktart des Patterns werden dadurch nicht Takt-letzter Takt) verändert. Part Drücken Sie den [F5] (ERASE)-Taster . Eine Bestätigungs-Abfrage erscheint. Sie können die Daten taktweise entfernen.

  • Seite 105: Speichern Eines Patterns (Usb Mem)

    Taktbereich (erster Takt-letzter Speicher sichern. Takt) Schließen Sie den USB Flash-Speicher an den USB MEMORY-Anschluss des TD-30 an (S . 85) . Drücken Sie den [F5] (DELETE)-Taster . Eine Bestätigungs-Abfrage erscheint. Wählen Sie das PATTERN EDIT-Display (S . 102), und drücken Sie den [F5] (USB MEM)-Taster .

  • Seite 106: Laden Eines Pattern Von Einem Usb Flash

    Drehregler die gewünschte Pattern-Nummer Schließen Sie den USB Flash-Speicher an den aus . USB MEMORY-Anschluss des TD-30 an (S . 85) . Drücken Sie den [F5] (DELETE)-Taster . Wählen Sie das PATTERN EDIT-Display (S . 102), und Eine Bestätigungs-Abfrage erscheint.

  • Seite 107: Einstellungen

    Einstellungen...

  • Seite 108: Erstellen Eines Daten-Backup

    Erstellen eines Daten-Backup Sie können die Einstellungen und Drum-Kits des TD-30 User-Speichers als Backup-Datei auf einem USB Flash- Die Dateinamen von Backup- Speicher sichern. Dateien * Stellen Sie sicher, dass der USB Flash-Speicher fest eingesteckt ist. * Verwenden Sie vorzugsweise nur die von Roland Wenn Sie Daten des TD-30 vom USB Flash- empfohlenen USB Flash-Speicher.

  • Seite 109: Sichern Aller Daten Auf Dem Usb Flash-Speicher (Save)

    16) auf einem USB Flash-Speicher sichern. Sie können bis zu 99 Daten-Sets speichern. Schließen Sie den USB Flash-Speicher an den USB MEMORY-Anschluss des TD-30 an (S . 85) . Drücken Sie den [USB MEM]-Taster . Der [USB MEM]-Taster leuchtet, und das USB MEMORY Weitere Informationen finden Sie unter “Eingabe...

  • Seite 110: Laden Einer Backup-Datei Vom Usb Flash-Speicher (Load)

    Sie können Kit-Daten aus einer Backup-Datei eines TD- Schließen Sie den USB Flash-Speicher an den 20, TD-20+TDW-20 oder TD-20X importieren. USB MEMORY-Anschluss des TD-30 an (S . 85) . Die TD-20 Drum-Kits werden in die Drum-Kits 1–50 importiert. Die TD-20X/TD-20+TDW-20 Drum-Kits Drücken Sie den [USB MEM]-Taster .

  • Seite 111: Löschen Einer Backup-Datei Vom Usb Flash

    Taster Beschreibung Schließen Sie den USB Flash-Speicher an den [F1] (TD-20)-Taster TD-20 Backup-Daten USB MEMORY-Anschluss des TD-30 an (S . 85) . TD-20X- bzw. TD-20+TDW-20 [F2] (TD-20X)-Taster Backup-Daten Drücken Sie den [USB MEM]-Taster . Der [USB MEM]-Taster leuchtet, und das USB MEMORY (Beispiel: Nach Drücken von F1] (TD-20X)

  • Seite 112: Sichern Eines Drum-Kits Auf Dem Usb Flash

    Speicher gesichert sind, in das TD-30 laden. Schließen Sie den USB Flash-Speicher an den Schließen Sie den USB Flash-Speicher an den USB MEMORY-Anschluss des TD-30 an (S . 85) . USB MEMORY-Anschluss des TD-30 an (S . 85) . Drücken Sie den [USB MEM]-Taster .

  • Seite 113: Prüfen Des Status Des Usb Flash-Speichers (Info)

    TD-30 formatiert werden. Schließen Sie den USB Flash-Speicher an den HINWEIS USB MEMORY-Anschluss des TD-30 an (S . 85) . Durch die Formatierung werden alle vorherigen Drücken Sie den [USB MEM]-Taster . Daten des USB Flash-Speichers gelöscht. Erstellen...

  • Seite 114: Allgemeine Einstellungen (Setup)

    Allgemeine Einstellungen (SETUP) SETUP C-Display Die “Setup”-Einstellungen betreffen immer das gesamte System des TD-30. Wählen Sie zum Ändern dieser Einstellungen das SETUP-Display aus. Drücken Sie den [SETUP]-Taster . Der [SETUP]-Taster leuchtet, und das SETUP A-Display erscheint. Taster Beschreibung Einstellungen für die Auto [F1] (AUTO OFF)-Taster Off-Funktion (S.

  • Seite 115: Einstellen Der Ausgangszuordnung (Output)

    Allgemeine Einstellungen (SETUP) Einstellen der [F5] (DEFAULT)-Taster Bei Drücken dieses Tasters werden die Voreinstellungen Ausgangszuordnung (OUTPUT) abgerufen (S. 116). Hier können Sie die Ausgangszuordnung der MASTER OUT-Buchsen und DIRECT OUT-Buchsen einstellen. Über die PHONES-Buchse werden immer alle Signale werden ausgegeben. Wählen Sie das SETUP A-Display (S .

  • Seite 116: Beispiel-Einstellungen

    Allgemeine Einstellungen (SETUP) Trennen der Ambience- und/oder Beispiel-Einstellungen MFXSignale HINWEIS In diesem Beispiel werden über die MASTER OUT Die MASTER OUT-Buchsen und DIRECT OUT L/R-Buchsen die Ambience- und/oder MFX-Signale 1–8-Buchsen sind unsymmetrische Anschlüsse. ausgegeben. Der PA-Mixer kann dann das Verhältnis der trockenen Voreinstellungen Signale und der Effekt-Sounds regeln.

  • Seite 117: Funktionen Für Fußschalter Und Pads (Control)

    Allgemeine Einstellungen (SETUP) Wählen Sie das SETUP A-Display (S . 114), und Funktionen für Fußschalter drücken Sie den [F2] (CONTROL)-Taster . und Pads (CONTROL) Drücken Sie den [F1] (FOOT SW)-Taster . Das FOOT SWITCH-Display erscheint. Sie können einem Fußschalter bzw. einem Pad eine Funktion zuweisen.

  • Seite 118: Verwenden Der Pads Als Schalter Pad

    Allgemeine Einstellungen (SETUP) Verwenden der Pads als Schalter Funktion Display Beschreibung Bestimmt die Funktionen für SW1 und Pad (PAD SW) Für USER können die nachfolgend aufgeführten Funktionen ausgewählt Sie können die an den TRIGGER INPUT 14 (AUX3) und/ werden. oder 15 (AUX4) angeschlossenen Pads verwenden, USB SONG um Drum-Kits oder Patterns des internen Sequenzers Starten der Audiodatei...
  • Seite 119 Allgemeine Einstellungen (SETUP) Funktion Beschreibung Funktion Beschreibung 3 OFF − Bestimmt die Funktionen für AUX3 und AUX4. Für USER können die nachfolgend aufgeführten USB SONG Startet bzw. stoppt die USB SONG Head Funktionen ausgewählt werden. Audiodatei PLAY1 Anwahl des USB SONG# Abruf der nachfolgen- USB SONG TOP Startpunktes der...

  • Seite 120: Weitere Einstellungen (Option)

    Allgemeine Einstellungen (SETUP) Einstellungen für den Master Comp/ Weitere Einstellungen (OPTION) EQ (COMP/EQ) Preview Velocity (PREVIEW) Sie können bestimmen, ob der Master Comp/EQ (S. 78) für einzelne Drum-Kits oder alle Drum-Kits wirkt. Sie können die vom [PREVIEW]-Taster erzeugte Wählen Sie das SETUP A-Display (S . 114), und Lautstärke einstellen.

  • Seite 121: Verwenden Der Mix In-Buchse Als Mono

    Sie können die MIX IN-Buchse anstelle eines Sie können den Kontrast und die Helligkeit des Displays Stereoeingangs auch als zwei Monoeingänge des TD-30 bei Bedarf nachregeln. verwenden, z.B. für einen Click-Signal auf der rechten Wählen Sie das SETUP A-Display (S . 114), und Seite und einen Backing-Track auf der linken Seite.

  • Seite 122: Abrufen Der Werksvoreinstellungen (F Reset)

    Allgemeine Einstellungen (SETUP) Danach erscheint ein Display ähnlich des Folgenden: Abrufen der Werksvoreinstellungen (F RESET) Sie können die Werksvoreinstellungen des TD-30 abrufen. Dieses wird als “Factory Reset” bezeichnet. HINWEIS Durch diesen Vorgang werden die Daten im Zielbereich überschrieben. Sichern Sie wichtige Daten vorher mithilfe der Backup-Funktion auf einem USB Flash-Speicher (S.

  • Seite 123: Abrufen Und Spielen Eines Kits Des Usb Flash-Speichers (Kit Sel)

    Diese Funktion ist nicht mehr aktiv, wenn Sie das KIT SELECTION-Display verlassen. des USB Flash-Speichers (KIT SEL) Kopieren eines Drum-Kits in den Sie können die TD-30/TD-20X Preset Drum Kits und die auf einem USB Flash-Speicher gespeicherten Drum- User-Bereich Kits direkt aufrufen, ohne dass Sie dafür Daten in das TD-30 laden müssen.

  • Seite 124: Digital Audio Level (Gain)

    Digital Audio Level (GAIN) Die AUTO OFF-Funktion Sie können den über die DIGITAL OUT-Buchse Sie können erreichen, dass das TD-30 nach ca. 4 Stunden ausgegebenen Pegel einstellen. automatisch ausgeschaltet wird, wenn das Gerät in der Zwischenzeit nicht bedient bzw. die am TD-30 Wählen Sie das SETUP B-Display (S .

  • Seite 125: Anzeigen Allgemeiner Informationen (Info)

    Drücken Sie den gewünschten Function-Taster, um die entsprechend hinterlegte Information anzeigen zu lassen . [F1] (PATTERN)-Taster Speicherbelegung für Patterns und interner Speicher [F2] (USB MEM)-Taster USB Flash-Speicher-Information [F5] (VERSION)-Taster TD-30 interne Softwareversion Drücken Sie den [EXIT]-Taster, um wieder das SETUP-Display anzuwählen .

  • Seite 126: Die Trigger-Einstellungen

    Auswahl des Pad-Typs (BANK) Modus shot Funktion Head KD-140 KD140 – – – – Um sicher zu gehen, dass Ihr TD-30 die von den Pads KD-120 KD120 – – – – gesendeten Signale richtig empfängt, wählen Sie für KD-85 KD85 –...

  • Seite 127: Spieltechniken Bzw. Pads Für Die Trigger

    Die Trigger-Einstellungen Pad Sensitivity-Einstellungen HINWEIS Wenn Sie einen Trigger-Typ auswählen, werden die (SENS) Trigger-Parameter (außer den Crosstalk-Cancel- Parametern) automatisch auf die effizientesten Werte für dieses Pad eingestellt. Ändern Sie die Parameter bei Bedarf. Wenn Sie für ein angeschlossenes Pad einen Trigger-Typ (S.

  • Seite 128: Einstellen Der Dynamik Für Den Rim/Edge

    Die Trigger-Einstellungen Hi-Hat Einstellungen (HI- Einstellen der Dynamik für den Rim/Edge-Bereich (Rim Gain) HAT) Wert Beschreibung Drücken Sie den [TRIGGER]-Taster . Je höher der Wert, desto lauter ist der Sound Der [TRIGGER]-Taster leuchtet. auch bei geringer Spieldynamik. Je niedriger 0–3.2 der Wert, desto leiser ist der Sound auch bei Drücken Sie den [F3] (HI-HAT)-Taster .

  • Seite 129: Einstellungen Für Die Vh-11

    Schließen” der Hi-hat korrekt erkannt wird. und lassen Sie die obere Hi-hat so weit herunter, bis die Hi-hat geschlossen ist . Schalten Sie das TD-30 aus, und schließen Sie die VH-11 an das TD-30 an . * Berühren Sie NICHT die Hi-hats oder das Hi-hat-Pedal.

  • Seite 130: Einstellungen Für Das Fd-8

    (Voreinstellung: Anschlagposition für Snare, Ride * Die Voreinstellung “90” Cymbal, Toms und die an den muss in Verbindung AUX-Eingängen angeschlossenen mit dem TD-30 nicht POSITION Pads. “CENTER” bezeichnet die verändert werden. Mitte, “OUTER” die äußere Position eines Pads/Cymbals. Bei kurzen Spiel-Intervallen...

  • Seite 131: Verhindern Des Übersprechens Zwischen Den

    Das Problem kann mit einer entsprechenden “Crosstalk Crosstalk Cancel-Einstellungen Cancel”-Einstellung (Xtalk Cancel) am unbeabsichtigt mitschwingenden Pad verhindert werden. * Ab Werk ist das TD-30 optimal auf die Verwendung mit dem Roland- Drumständer MDS-25 bzw. MDS- 12V) eingestellt, so dass Sie hier normalerweise keine Änderungen vornehmen müssen.

  • Seite 132: Erweiterte Trigger-Parameter (Advance)

    Die Trigger-Einstellungen Drücken Sie den [F5] (SET)-Taster . Erweiterte Trigger-Parameter Der Wert wird automatisch auf “32” gestellt. Dieses ist der minimale Wert, der das Triggern von Crash 1 verhindert. (ADVANCE) Wert Beschreibung Die im Folgenden beschriebenen, “erweiterten“ Trigger- 0–80 Stärke des Crosstalk Cancel-Effektes Parameter werden automatisch auf die optimalen Werte für das unter “Trig Type“...

  • Seite 133: Erweiterte Einstellungen Für Die Pads (Thre)

    Die Trigger-Einstellungen Steuerung der Lautstärke über die Erweiterte Einstellungen für die Spieldynamik (Curve) Pads (THRE) Mit diesem Parameter legen Sie fest, auf welche Weise Ihre Anschlagstärke in eine entsprechende Lautstärke umgesetzt wird. Stellen Sie die Kurve so ein, dass sich ein möglichst natürliches Spielgefühl ergibt.

  • Seite 134: Erweiterte Einstellungen Für Den Rim Shot (Rim)

    Die Trigger-Einstellungen Cross Stick-Ansprache (XStick Threshold) Erweiterte Einstellungen für den Rim Shot (RIM) Ist ein V-Pad wie das PD-128 angeschlossen, können Sie den “Übernahmepunkt“ zwischen Cross Stick- und Rimshot-Sound bestimmen. Wert Beschreibung Höhere Werte bewirken eine leichteres Ansprechen der Cross Stick-Sounds. Ist “0“ eingestellt, wird beim Spielen eines Cross Stick-Schlags ein offener Rimshot (open Rimshot) erzeugt.

  • Seite 135: Verhindern Von Doppel-Triggern (Mask Time)

    Die Trigger-Einstellungen Erkennungszeit für Trigger-Signale Erkennen der Triggersignal- (Scan Time) Abschwächung (Retrigger Cancel) Weil sich das Einschwingverhalten der Trigger-Signal- Dieses ist ein wichtiger Parameter, falls Sie Akustik- Wellenformen je nach verwendetem Pad oder Akustik- Drum-Trigger verwenden. Diese können unregelmäßige Drum-Trigger unterscheidet, könnten gleichmäßige Wellenformen erzeugen, die ein versehentliches Schläge trotzdem verschiedene Lautstärken erzeugen.

  • Seite 136: Erweiterte Einstellungen Für Die Spielposition (Posi)

    Welche Spielweise spricht welchen Trigger- 3-Wege-Triggering für 3Way Trigger OFF, ON das Ride-Cymbal ein (ON) Eingang an? bzw. aus (OFF) Spielmethode TD-30 Triggereingang Ein- und Ausschalten des Positional Profil-Schlag 10 RIDE (Head) Sensing (Position Detect) Kuppen-Schlag 10 RIDE (Rim) Rand-Schlag 11 EDGE (Rim) Sie können das Positional Sensing für die folgenden Pads...

  • Seite 137: Kopieren Einer Trigger-Bank

    Die Trigger-Einstellungen Wählen Sie mit den den [–] [+]-Tastern, Kopieren einer Trigger-Bank den Cursor-Tastern und dem Drehregler die gewünschten Copy source- und Copy- Sie können die Einstellungen einer Trigger-Bank aus dem destination-Einstellungen . Preset-Speicher oder von einem USB Flash-Speicher in Wenn Sie bei Schritt 4 [F3 (USB)] gedrückt haben, wählen den User-Speicher kopieren.
  • Seite 138 NOTIZEN...

  • Seite 139: Usb Und Midi

    USB und MIDI...

  • Seite 140: Anschließen An Einen Rechner Über Usb

    Fachhandel. • Beachten Sie die folgenden Regeln bezüglich der Einschaltreihenfolge: 1. Schalten Sie zuerst das TD-30 ein. 3. Starten Sie die DAW-Software am Rechner. * Schalten Sie das TD-30 nicht aus bzw. wieder ein, solange die DAW-Software noch aktiv ist.

  • Seite 141: Die Midi-Einstellungen

    MIDI steht für “Musical Instrument Digital Interface” und ist ein weltweiter Standard für die Übertragung von MIDI-Informationen zwischen Instrumenten, Geräten Sie können für jeden Part des TD-30 bestimmen, auf undComputer-Software mit MIDI-Schnittstelle. welchem dieser seine MIDI-Meldungen senden bzw. Das TD-30 kann sowohl MIDI-Daten übertragen als auch empfangen soll.

  • Seite 142: Allgemeine Midi-Einstellungen (Global)

    Sequenzers wieder zurück an den MIDI-IN-Anschluss des Drücken Sie den [KIT]-Taster, um wieder das TD-30 zurückgeführt. DRUM KIT-Display anzuwählen . In der Voreinstellung ist das TD-30 auf “Local On“ gesetzt. Externer MIDI-Sequenzer Verwenden des TD-30 als USB Aufnahme MIDI-Interface (Soft Thru) MIDI Thru: on Wenn das TD-30 über USB an einen Rechner...

  • Seite 143: Einstellen Der Device Id-Nummer

    Wählen Sie mit den [–] [+]-Tastern oder dem und System-Exclusive-Daten nur an ein bestimmtes TD- Drehregler die gewünschte Einstellung . 30 dieses Setups übertragen werden sollen. Ab Werk ist das TD-30 auf “17“ eingestellt, und diese Parameter Wert Beschreibung Einstellung muss im Normalfall nicht geändert werden.

  • Seite 144: Anwahl Der Kits Bzw. Sets Über Program Change (Prog)

    Jedes Drum-Kit/Percussion-Set besitzt seine eigene Diese Einstellung bestimmt die MIDI-Meldungen, Program Change-Nummer. die übertragen werden, wenn Sie mit dem TD-30 und den Pads ein externes MIDI-Soundmodul Wählen Sie das SETUP B-Display (S . 114), und ansteuern möchten. Wenn Sie nur das TD-30 und drücken Sie den [F3] (MIDI)-Taster .

  • Seite 145: Anhang

    Anhang...

  • Seite 146: Die Visual Control-Funktion

    Sie sehr einfach Ihre Musik zu einer Symbol. Video-Performance synchronisieren. Anschlussbeispiel Sie benötigen für dieses Setup ein Visual Control- bzw. V-LINK-kompatibles Videogerät. HINWEIS Bei Ausschalten des TD-30 wird die Visual Control- Funktion ausgeschaltet. Visual Control- Gerät MIDI IN-Anschluss MIDI OUT/THRU-Anschluss...

  • Seite 147: Die Visual Control Einstellungen

    Die Visual Control-Funktion Steuern der Bilder über die Pad Pattern- Die VISUAL CONTROL Einstellungen Funktion Wählen Sie das SETUP C-Display (S . 114), und Wenn Sie über die Pads Patterns triggern (Pad drücken Sie den [F2] (V . CTRL)-Taster . Pattern-Funktion, S.

  • Seite 148: Mögliche Fehlerursachen

    Mögliche Fehlerursachen Problem Prüfung Aktion Seite Probleme mit dem Sound Ist das TD-30 korrekt mit den externen Geräten Überprüfen Sie dieses. S. 24 verbunden? Ist ein Audiokabel defekt? Verwenden Sie ein anderes Kabel. – Benutzen Sie Audiokabel mit integriertem Verwenden Sie ein Kabel ohne integrierten Widerstand.

  • Seite 149: Liste Der Fehlermeldungen

    Liste der Fehlermeldungen In der nachfolgenden Liste finden Sie die Fehlermeldungen, die im Display des TD-30 erscheinen können, sowie deren jeweilige Beschreibung und einen Hinweis, wie Sie weiter verfahren. Wenn oberhalb des [F5]-Tasters die Anzeige “ACCEPT” erscheint, drücken Sie den [F5]-Taster, um das Fenster mit der Hinweismeldung zu schließen.

  • Seite 150: Notennummern (Voreinstellungen)

    Notennummern (Voreinstellungen) Drum-Kit 1–100 Note number Trigger input (7) Closed HH Rim (for BrushSweep) (S. 61) – (11) Ride-Edge (7) Open HH Rim (12) AUX1 (12) AUX1 Rim (13) AUX2 (13) AUX2 Rim (14) AUX3 (14) AUX3 Rim (15) AUX4 (15) AUX4 Rim (1) Kick Rim (1) Kick...

  • Seite 151: Technische Daten

    Hi-Hats (VH-Serie, FD-Serie) Akustik Drum Trigger (RT-Serie) Zusätzliches Zubehör Fußschalter (FS-5U, FS-6) Personal Monitor-System (PM-30, PM-10) USB Flash-Speicher * Verwenden Sie nur von Roland empfohlene USB-Speicher. 962a Änderungen der technischen Daten und des Designs sind möglich. Für Druckfehler wird keine Haftung übernommen.

  • Seite 152: Blockdiagramm

    Blockdiagramm Drums INST COMP/ MIXER MIXER MIXER AMBIENCE AMBIENCE /VOLUME /KIT VOL /PAN /OH MIC /ROOM Head INST COMP/EQ Volume KICK 1 KICK COMP/EQ Volume INST Head INST COMP/EQ Volume OH Send ROOM Send SNARE 2 SNARE INST COMP/EQ Volume Head 3 TOM1 INST...
  • Seite 153 Blockdiagramm AMBIENCE MULTI /REVERB EFFECTS SETUP REV Send MFX Send /OUTPUT /MASTER MASTER MFX Send COMP/EQ COMP SETUP /OUTPUT /DIRECT COMP MULTI EFFECTS (MFX) SETUP/GAIN DIGITAL Output Gain SETUP L/MONO /OUTPUT /OTHER MASTER FADER MASTER AMBIENCE DIRECT 1 DIRECT 2 DIRECT 3 DIRECT 4 CHO Send...

  • Seite 154: Index

    Index HI-HAT ......58, 128 Symbole Hi-hat-Einstellung ..... . 128 [1]-Taster .
  • Seite 155 Index [MIXER]-Taster ......23 Percussion-Set ......93 [STOP]-Taster .
  • Seite 156 NOTIZEN...

  • Seite 157: Liste Der Roland-Vertretungen

    Liste der ROLAND-Vertretungen Stand: Februar 2011...
  • Seite 158 For EU Countries For China...

Inhaltsverzeichnis
