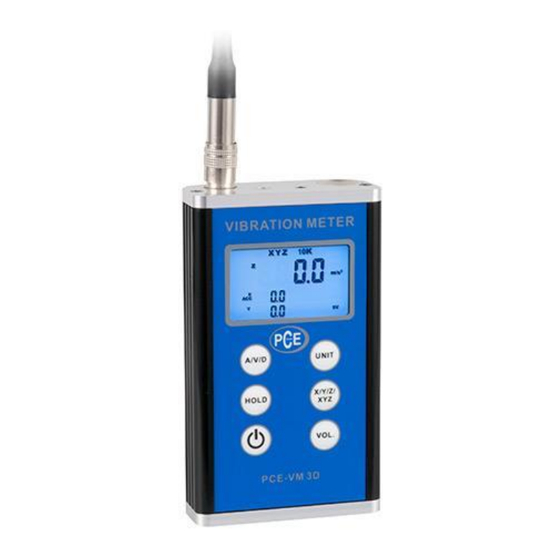

PCE Instruments PCE-VM 3D Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für PCE-VM 3D:

Werbung

PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 02903 976 99 0
Fax: 02903 976 99 29
info@pce-instruments.com
www.pce-instruments.com/deutsch

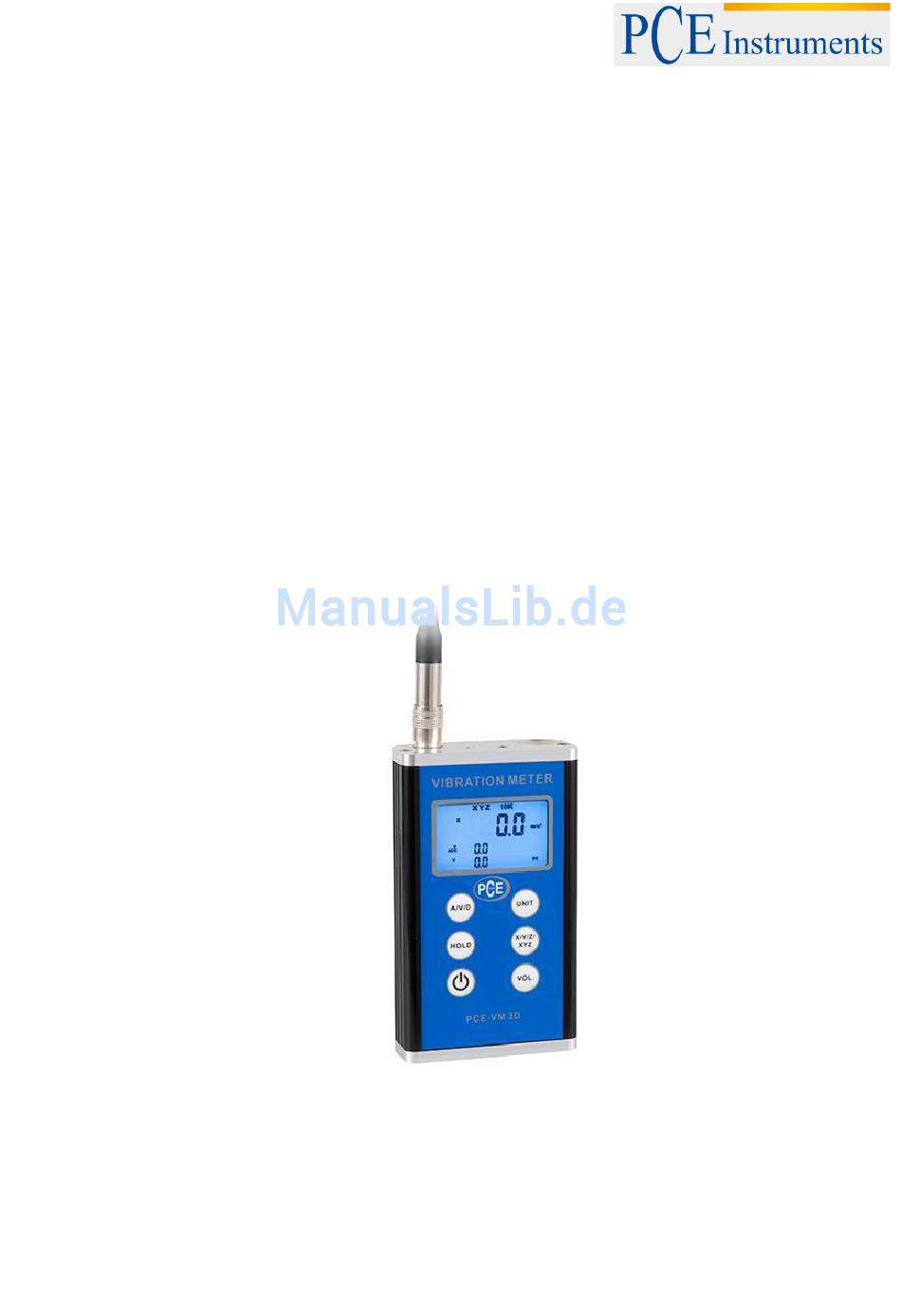

Bedienungsanleitung
3-Achsen Vibrations Tester
PCE-VM 3D
Version 1.0
08.12.2015

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PCE Instruments PCE-VM 3D

  • Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung 3-Achsen Vibrations Tester PCE-VM 3D Version 1.0 08.12.2015...
  • Seite 2: Inhaltsverzeichnis

    BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ........................3 Sicherheitsinformationen ................... 3 Spezifikationen ......................4 Lieferumfang .............................. 4 Gerätebeschreibung ....................5 Messgerät ..............................5 Display ............................... 5 Bedienungsanleitung ....................6 Inbetriebnahme ............................6 Ein -/ Ausschalten /Automatische Abschaltung ..................6 Messen mit einem Bolzen .......................... 6 Installation mit Magnetischer Einheit......................
  • Seite 3: Einleitung

    BETRIEBSANLEITUNG Einleitung Das Vibrationsmessgerät PCE-VM 3D bietet eine schnelle und sehr einfache Messung der Beschleunigung, des Schwingweges und der Schwinggeschwindigkeit zur Prüfung von Schwingungen an Maschinen und Bauteilen. Das Vibrationsmessgerät PCE-VM 3D kann Schwingungen in drei Richtungen messen, das bedeutet auf x-, y- und z-Achse. Es lassen sich dadurch Präzise defekte oder zu große Unwuchten feststellen.
  • Seite 4: Spezifikationen

    Abmessungen 130 x 70 x 30 mm Gewicht 305g (ohne Batterien) Lieferumfang 1 x Vibrationsmessgerät PCE-VM 3D 1 x Kabel (1,5 m) 1 x Magnetfühler 1 x Messsensor x-, y-, z-Achse 2 x Messspitze 2 x AA 1,5 V Batterien...
  • Seite 5: Gerätebeschreibung

    BETRIEBSANLEITUNG Gerätebeschreibung Messgerät 4-1 Messgerät 4-2 Spitze Messspitze 4-3 Stumpfe Messspitze 4-4 Sensor 4-5 Magneteinheit Display 4-1 3-Achsen Indikator 4-2 Batterieanzeige 4-3 Z-Achse 4-4 Geschwindigkeit 4-5 X-Achse 4-6 Beschleunigung 4-7 Größten Wert halten 4-8 Y-Achse 4-9 Verschiebung 4-10 Gemessener Wert 4-11 Messeinheit 4-12 Automatische Abschaltung ...
  • Seite 6: Bedienungsanleitung

    BETRIEBSANLEITUNG wird.  Z-Achse Zeigt den Z-Achen Wert an.  Geschwindigkeit Zeigt die Bewegungsgeschwindigkeit an  X-Achse Zeigt den X-Achen Wert an.  Beschleunigung Zeigt den Beschleunigungswert an  Größten Wert halten Zeigt den Größten Wert an  Y-Achse Zeigt den Z-Achen Wert an. ...
  • Seite 7: Messen Mit Sensoreinheiten

    BETRIEBSANLEITUNG Messen mit Sensoreinheiten  Verschrauben Sie ganz normal eine Messspitz mit dem Sensor.  Achten Sie dabei darauf:  Dass der Sensor in einem Rechtenwinkel steht.  Dass die Sensoreinheit das Objekt nicht beschädigt.  Dass die Messfläche groß genug ist. Achse Setzen ...
  • Seite 8: Größten Wert Ermessen

    BETRIEBSANLEITUNG Funktion Einheit Notiz mm/s Millimeter in der Sekunde (RMS) Inch/s Inches in der Sekunde m/s² Meter in der Sekunde zum (Spitze) Quadrat g-force ft/s² Fuß pro Sekunde zum Quadrat DISP Millimeter Ein Tausendstel von einem Inch Größten Wert ermessen ...
  • Seite 9 BETRIEBSANLEITUNG Notiz: Die erste Klasse ist für kleine Motoren (weniger als 15 kw). Die zweite Klasse ist für mittlere Motoren (15. … 75 kw). Die dritte Klasse ist für große Motoren (große Unterlage). Die vierte Klasse ist für große Power Motoren (Strecken Basis). ...
  • Seite 10: Entsorgung

    BETRIEBSANLEITUNG 1500 … 2999 38.1 1000 … 1499 50.8 ≤ 999 63.6  Maximlae Vibrationen von großen Kraft induktions Motoren (NEMA MG1-20.52) Rev (rpm) Verschiebung (P-P) (um) ≥ 3000 25.4 1500 … 2999 50.8 1000 … 1499 63.6 ≤ 999 76.2 Entsorgung HINWEIS nach der Batterieverordnung (BattV)
