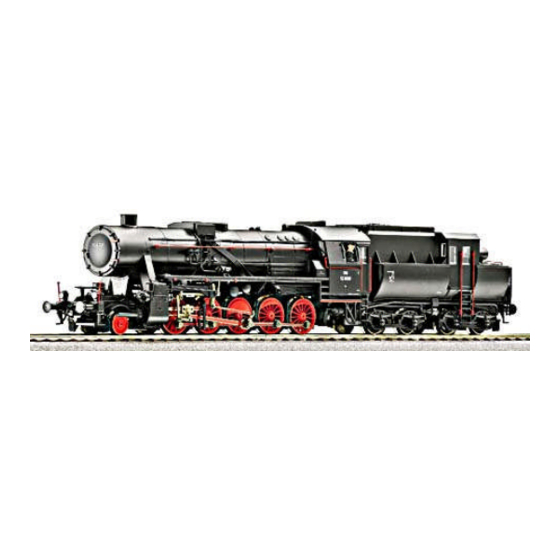

Roco Art.-Nr. 62280 Spur H0 Dampflok Modell der ÖBB Baureihe 52
Einbau eines ZIMO MX640R Sounddecoders mit einem LS10 x 15 Lautsprecher:
1. Umbaubeschreibung des Dampflokmodells:
Das im Jahre 2010 als Roco-Neuheit aufgelegte Dampflokmodell wurde in der analogen
Ausführung erworbenen um in der Decoder-Auswahl frei zu bleiben. Da die Lok über eine NEM
652 Schnittstelle verfügt wurde ein ZIMO MX640R beschafft. ZIMO bietet im EU-Set ein
Soundprojekt für die BR52 zum Downloaden an. Vom Soundprojekt *DA_DI_COLL_V1* von der
ZIMO Sound-Database wurde das Set der BR52 herausgelöst, verändert und als Projekt
*Roco62280-ÖBB52-Zeiss-001.zpr* verarbeitet und gespeichert. Dieses Projekt kann per E-Mail
kostenlos angefordert werden und wurde auf den MX640R geflasht.

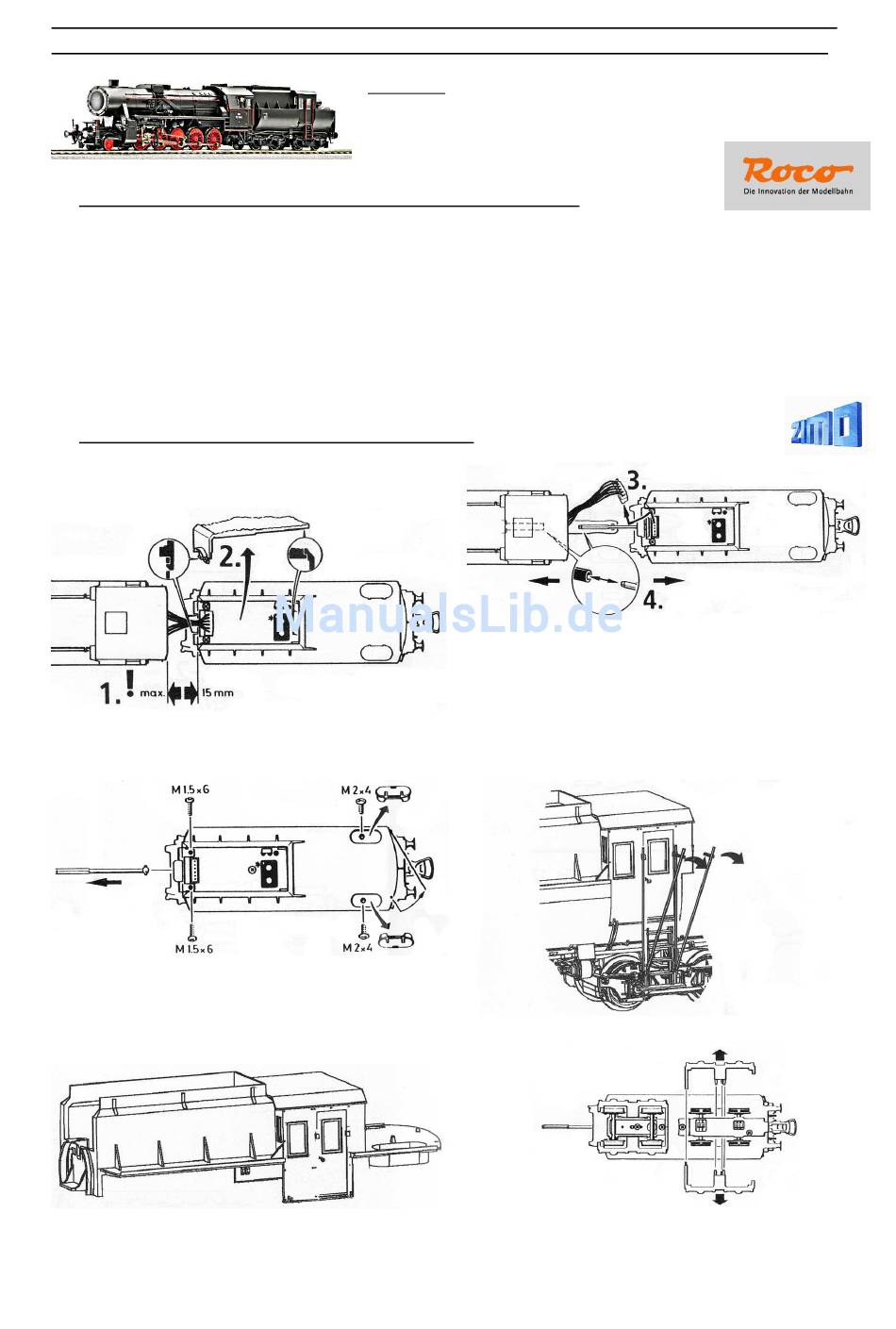

2. Demontage des Dampflokmodells:
Die Demontage ist einfach anhand der Roco
Explosionsskizzen durchzuführen.
2.1 Lok und Tender auseinander drücken.
2.2 Kohlennachbildung vorne eindrücken bis
die Nasen ausrasten, nach oben abziehen.
2.5 Wasserkastendeckel vorsichtig nach oben
abziehen und das dranhängende Gestän-
ge seitlich ausrasten. Trittleiter abziehen.
2.6 Die 4 Schrauben lösen.
2.8 Kabine
seitlich
abheben.
Hans-Dieter Zeiss, Falkenweg 3, 9434 Au, Schweiz
famzeiss@swissonline.ch
Wichtig: ein eventueller Nachbau erfolgt auf eigene
Gefahr! Mein Bericht soll nur eine Anregung sein, sicherlich
gibt es andere oder bessere Lösungen.
ausrasten,
Gehäuse
www.gartenbahn-rio-grande.ch
2.3. Stecker abziehen.
2.4. Tender nach hinten wegziehen.
Jetzt ist der Tender von der Lok getrennt.
Lok sorgfältig versorgen, an ihr werden keine
Veränderungen durchgeführt.
2.7. Griffstangen beidseitig abziehen.
2.9. Drehgestelle demontieren.
Montag, 25. Oktober 2010
Seite 1 von 4
