Inhaltszusammenfassung für Gira 1200 Serie

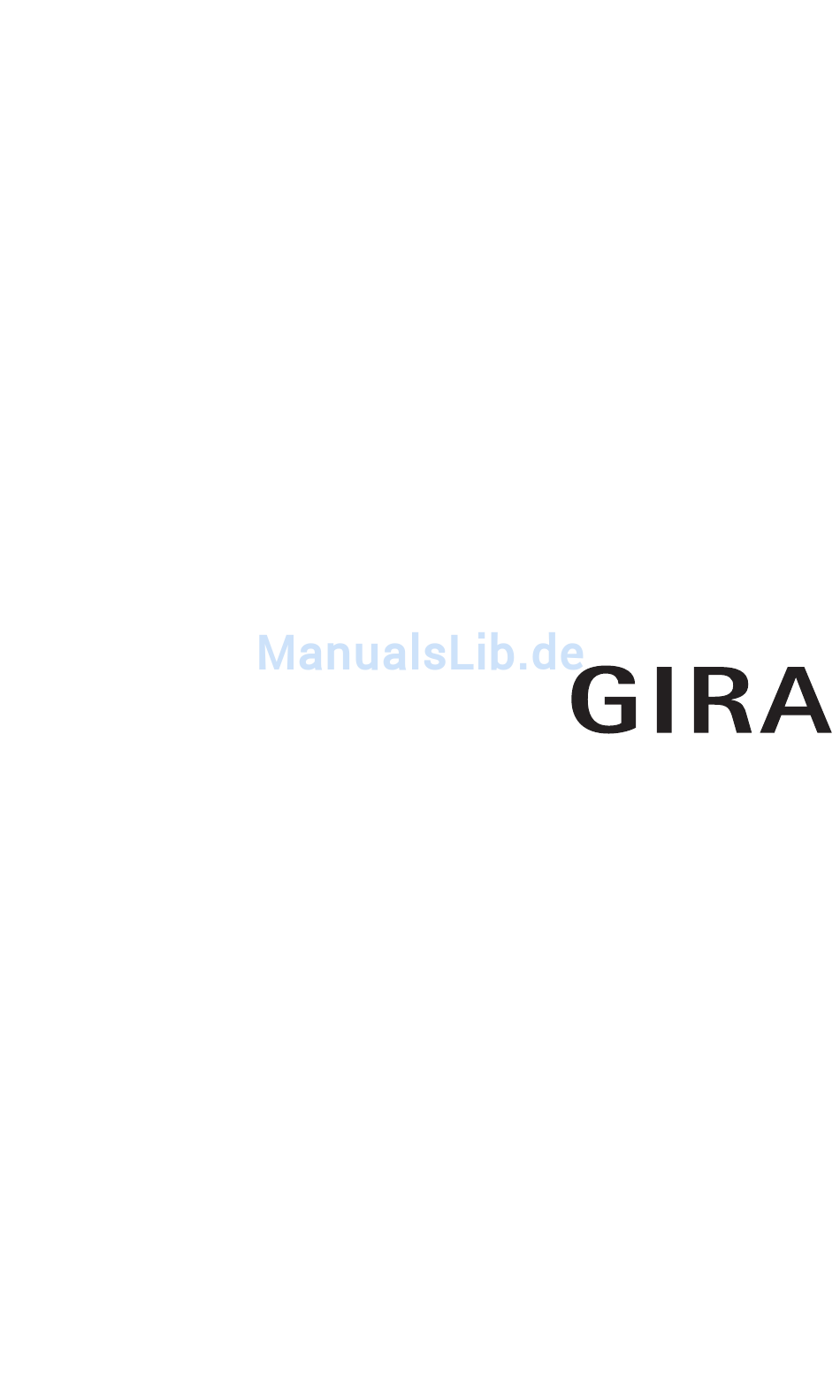

- Seite 1 Montage- und Bedienungsanleitung Aufputz Gong 1200 ..
- Seite 3 Annahme des Geprächs an einer parallel zugeordneten Wohnungsstation. 1 Montageplatte 2 Befestigungslöcher für die Wandmontage 3 Abdeckrahmen 2fach ohne Mittelsteg aus dem Gira System 55 (rahmenlose Installation nur bei Wandmontage möglich) 4 Befestigungslöcher für die Dosenmontage 5 Gehäuseoberteil 6 Bedientasten...
- Seite 4 Montage Achtung Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Sie können den Aufputz Gong • auf einer Unterputz- oder Hohlwand-Dose (nur mit Abdeckrahmen), • direkt auf der Wand oder auf einer Wand- leuchtenanschlussdose (mit oder ohne Ab- deckrahmen) montieren.
- Seite 5 Anschluss Wenn Sie die Montageplatte befestigt haben, wird der Aufputz Gong wie folgt angeschlossen: 1. Schließen Sie den 2-Draht-Bus an die BUS- Klemmen und ggf. die Leitungen des Eta- genruftasters an die Klemmen ET des Steckverbinders. Die max. Leitungslänge zwischen Etagen- ruftaster und Aufputz Gong beträgt 20 m.
- Seite 6 Aufputz Gong einer Ruftaste zuordnen Um den Aufputz Gong einer Ruftaste (einer Tür- oder Wohnungsstation) zuordnen, gehen Sie bitte wie folgt vor: 1. Drücken Sie am Steuergerät für 3 s die Taste „Systemprogr.“, um den Programmiermodus zu starten. 2. Drücken Sie für 3 s die Ruftaste, bis Sie einen kurzen Quittierton hören.
- Seite 7 Alle Zuordnungen eines Aufputz Gongs löschen Um die Zuordnungen des Aufputz Gongs zu löschen, gehen Sie bitte wie folgt vor: 1. Drücken Sie am Steuergerät für 3 s die Taste „Systemprogr.“, um den Programmiermodus zu starten. 2. Drücken Sie am Aufputz Gong für 6 s die Taste ✓...
- Seite 8 Bedienung Bedientasten Über die beiden Bedientasten des Aufputz Gongs werden die folgenden Funktionen ausge- führt: Ruftonlautstärke einstellen Die Ruftonlautstärke kann in vier Stufen ver- ändert werden. Drücken Sie die Taste für ca. 3 Sekunden. Insgesamt gibt es vier Lautstärkestufen. Mit jeder Tastenbetätigung (3 Sekunden) wird die nächsthöhere Lautstärke eingestellt.
- Seite 9 Ruftonmelodie einstellen Der Aufputz Gong bietet fünf Ruftonmelodien, die dem Etagenruftaster, den Ruftasten der Tür- station oder den Internruftasten weiterer Woh- nungsstationen individuell zugeordnet werden können. Dadurch kann z.B. in einem Haushalt mit mehre- ren Personen, jedem Bewohner eine eigene Tür- stations-Ruftaste (z.B.
- Seite 10 Aufputz Gong am mechanischen Klingeltaster In Verbindung mit einem mechanischen Klingel- taster und einer Spannungsversorgung kann der Aufputz Gong auch allein als „Türklingel“ ver- wendet werden. Schließen Sie dazu die einzelnen Komponenten wie in dem unten dargestellten Beispiel an. Der Anschluss der Versorgungsspannung des Aufputz Gongs (24 V DC an die Klemmen BUS) ist polungsneutral.
- Seite 11 Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kunden- dienststelle. Gira Giersiepen GmbH & Co. KG Service Center Dahlienstraße 12 42477 Radevormwald Das CE-Zeichen ist ein Freiverkehrs- zeichen, das sich ausschließlich an die...
- Seite 12 Gira Giersiepen GmbH & Co. KG Postfach 1220 42461 Radevormwald Fon +49 (0) 21 95 - 602 - 0 Fax +49 (0) 21 95 - 602 - 339 E-Mail: info@gira.de Internet: www.gira.de...
