Motive Fitness J62068 Serie Aufbauanleitung / Benutzerhandbuch Seite 13

2

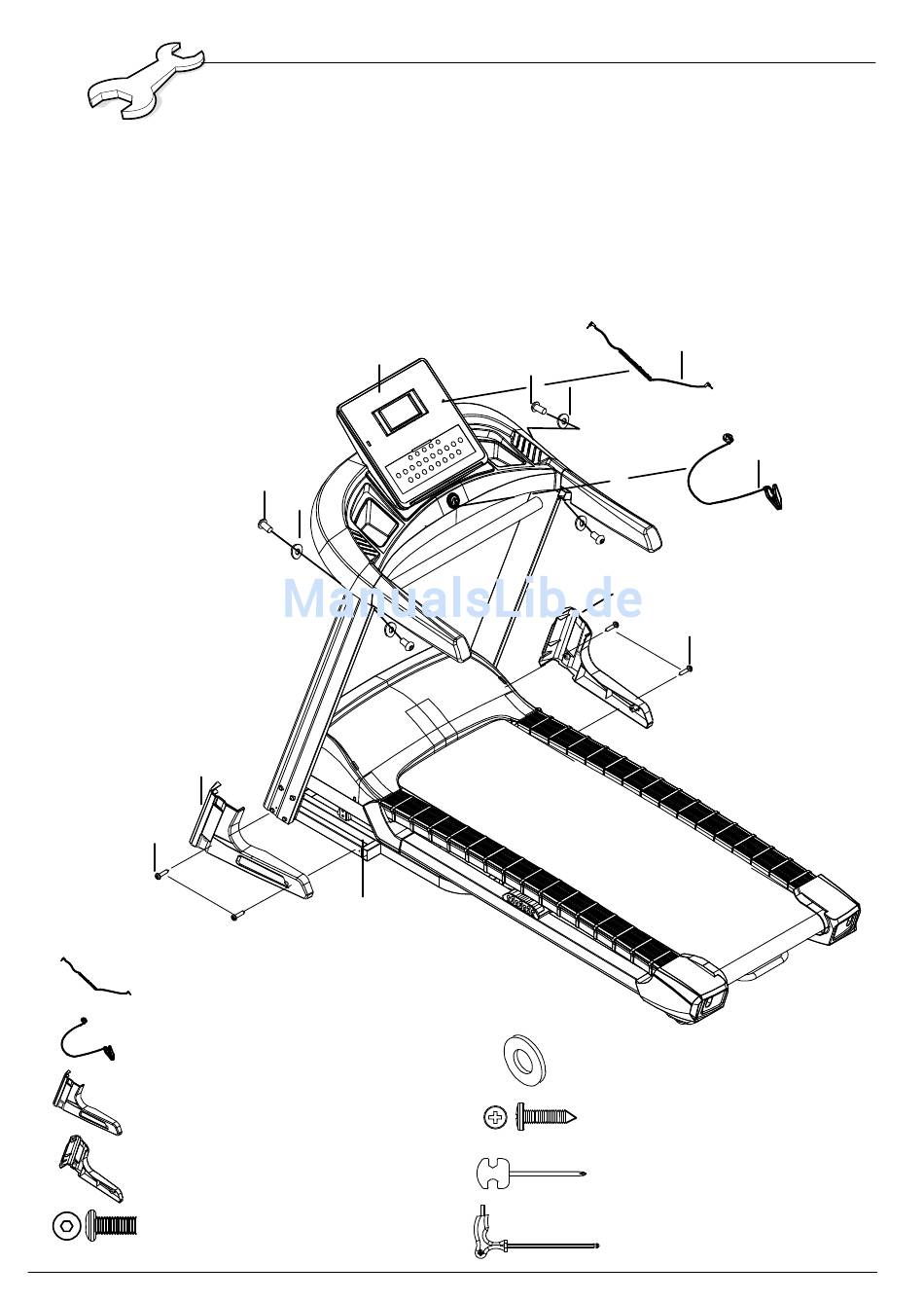

Heben Sie die Konsole (1) an den Handgriffen an, bis die Löcher an Konsole
und Konsolensäulen übereinander liegen - achten Sie dabei darauf, die Kabel
nicht zu beschädigen. Befestigen Sie die Konsole nun mit 2 x M8 x 15mm
Schrauben (8) und 2 x D8 Unterlegscheiben (10).
Befestigen Sie die Konsolensäulenabdeckungen (22 L&R) am Hauptrahmen
(71) mit 4 x ST4,2 x 16mm Schrauben (15).
Stecken Sie nun das MP3-Kabel (3) und den Safety-Key (5) in die Konsole.
8
10
22L
15
MP3 Kabel (3) / 1 Stk.
Safety-Key (5) / 1 Stk.
480 x 221 x 65mm (22L) / 1 Stk.
480 x 221 x 65mm (22R) / 1 Stk.
M8 x 15mm x S6 (8) / 4 Stk.
Aufbau
1
8 10
71
3
5
22R
15
D8 (10) / 4 Stk.
ST4,2 x 16mm x Ø8 (15) / 4 Stk.
S13-S15 (25) / 1 Stk.
S6 (26) / 1 Stk.
