Inhaltszusammenfassung für e:cue Butler XT2

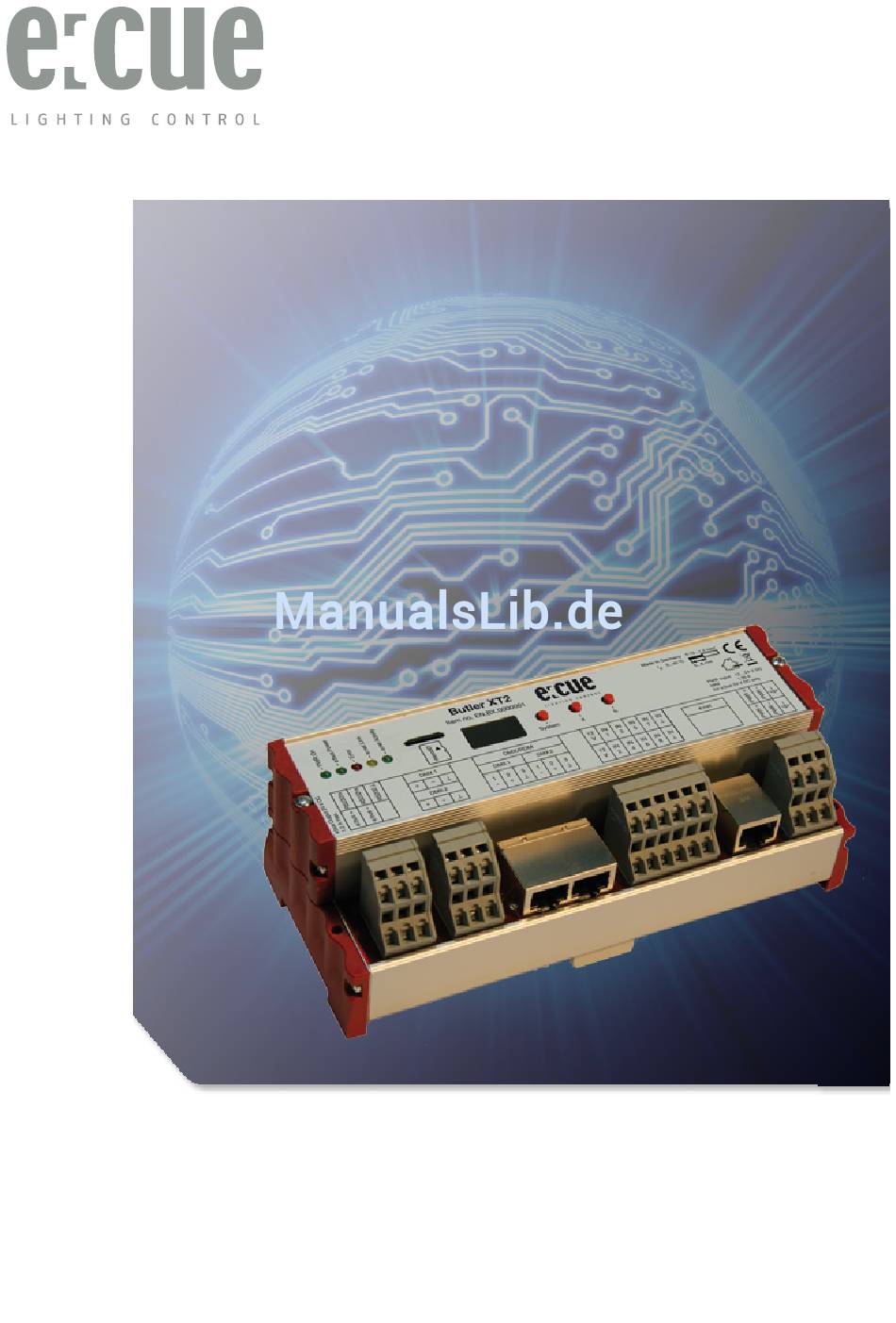

  • Seite 1 Butler XT2 Setup Manual...
  • Seite 2 Butler XT2 Setup Manual Edition/Ausgabe: 11.06.2014 Published by/Herausgegeben von: Traxon Technologies Europe GmbH Karl Schurz-Strasse 38 Paderborn, Germany ©2013, Traxon Technologies Europe GmbH All rights reserved/Alle Rechte vorbehalten Comments to/Kommentare an: documentation@traxontechnologies.com...

  • Seite 3: Inhaltsverzeichnis

    Using the standalone web interface ........... 15 Online configuration with Programmer........... 18 Network parameters ................20 Connecting more than one Butler XT2 ..........22 Standalone control via web browser ............23 Firmware update ..................24 Action Pad and Mobile Action Pad ............24...
  • Seite 4 Status-LEDs ..................37 Betriebsanzeigen ................38 Standlone-Konfiguration ................ 39 Online-Konfiguration ................42 Netzwerk-Parameter ................44 Anschließen von mehreren Butler XT2 ..........46 Standalone-Steuerung über Webbrowser ..........47 Firmware-Update ................... 48 Action Pad und Mobile Action Pad ............48 Technische Daten ................... 49...
  • Seite 5 Setup Manual - Butler XT2 Allgemeine Daten ................49 DMX ....................50 e:bus ....................50 RS-232 ....................50 Problemanalyse ..................51 Software .................... 51 Hardware ................... 52 Appendix ..............53 Dimensions/Abmessungen..............54 Connection diagram/Verbindungsbeispiel ..........55...

  • Seite 6: English

    Setup Manual - Butler XT2 English...

  • Seite 7: Security Instructions

    When in doubt, contact e:cue service. Incorrect handling may damage the unit Firmware level This description relates to firmware version 2 and higher. Please upgrade your Butler XT2 to this version to use the new functions and features, e. g. web interface for configuration.

  • Seite 8: Delivery Content

    AA611810135 Transport Only transport the Butler XT2 in its original packaging. This protects the device from damage. Only unpack the at its installation location. To protect the device against condensation water, unpack it and wait until all moisture remaining in the Butler XT2 has evaporated.

  • Seite 9: Connector Panel

    Setup Manual - Butler XT2 Connector panel Power The Butler XT2 must be powered by an external AC/DC Power Supply. Power over Ethernet and Power over DMX are not supported. Always use an external power supply. The power supply must meet the following requirements: y Output Voltage: 24 V DC y Output Current: >= 1.4 A...
  • Seite 10 Setup Manual - Butler XT2 Connecting the clamp terminals Butler XT2 terminals Use an electrostatic sensitive screw driver Put the screw driver into one of the small Push the screw driver into e slot and slots above the contact you want to con- pull it upwards.

  • Seite 11: Digital Inputs

    „DMX1“ and „DMX2“ or via clamp contacts. To connect DMX using a XLR type plug, please use the adaptor cable, item number 40005 available as accessory or contact your nearest e:cue distributor for a suitable adaptor cable. Terminate each DMX line with an 120 Ohms resistor at the end to...

  • Seite 12: E:bus

    Network Configuration Guide, available at www.ecue.com/download for more details about e:bus. RS-232 For communication between different systems the Butler XT2 offers an RS-232 interface (configuration: 9600 baud, 8 databits, no parity, 1 stopbit). Format: [CMD1] [CMD2] [Param1 (3 digits)] {[Param2 (3 digits) ]} 0x0d 0x0a Parameters always must have 3 Characters with leading 0s.

  • Seite 13: Micro Sd Card

    The Butler XT2 comes with a micro SD card and supports cards up to 2 GB. The Butler XT2 cannot operate if no micro SD card is present. As a typical show file and configuration files do not take up more than a few Megabytes space, it is generally not necessary to replace the provided micro SD card with a bigger one.

  • Seite 14: Buttons A And B

    Button System and “a” in combination: When a blinking is displayed, release the buttons. The Butler XT2 will be reset to factory state. This includes the IP address. Buttons a and b For the buttons a and b you can assign functions with the Lighting Application Suite, depending on the operation mode.

  • Seite 15: Standalone Configuration

    Lighting Application Suite. Configuration in standalone mode is most recommended when the Butler XT2 has his factory settings. Using the standalone web interface You can set the network parameters of the Butler XT2 without any other system using a standard web browser on any PC or PC-like system.
  • Seite 16 Connect the Butler XT2 with power and via a standard LAN patch cable over an Ethernet switch to the server (LCE or PC). If you want to connect the Butler XT2 without Ethernet switch to the server use a so called cross cable, as not all Ethernet interfaces support automatic RX/TX detection.
  • Seite 17 Setup Manual - Butler XT2 To change the configuration, click the upper Configure button and enter the pass- word. The default password is “ecue”, it can be changed during configuration. Click Enter and the main configuration dialogue gets displayed. Change the parameters (explained in the following chapter) and click Submit.

  • Seite 18: Online Configuration With Programmer

    Butler XT2. The Butler XT2 should become visible. Click on the Butler XT2 line in the Network display, this opens the device configura- tion dialog. Here you can set all driver properties of the Butler XT2.
  • Seite 19 Apply the changes with the Ok button If no show is exported to the Butler XT2, e. g. when the Butler XT2 is in factory state, no DST information and master/slave settings are available. As soon as a show has been downloaded, correct DST...

  • Seite 20: Network Parameters

    Setup Manual - Butler XT2 Network parameters Device Basics Device Name The device will be displayed with this name in the e:cue programmer. IP address The IP address of the device (default: 192.168.123.1) Subnet Mask The netmask of the device (Default: 255.255.255.0)
  • Seite 21 Setup Manual - Butler XT2 To add the Butler XT2 to the Programmer configuration start the Device Manager. Execute the Automatic Setup Wizard. The Butler XT2 will be found and displayed: Set the checkmark for the Butler XT2 to add it to your setup or click the Select button.

  • Seite 22: Connecting More Than One Butler Xt2

    IP-address by factory default. If they are connected simultaneously an IP-address conflict will occur and configuration is not possible. Instead, connect the Butlers XT2 one at a time. Connect the first Butler XT2 and assign a new IP-address to the device (e.g. 192.168.123.11). Repeat this sequence until all devices have been assigned with an individual IP-address.

  • Seite 23: Standalone Control Via Web Browser

    Standalone control via web browser In standalone mode it is possible the Butler XT2 via a web browser. Connect a PC-based system to the e:net interface like shown in the chapter » Using the stan- dalone web interface«. Start the browser and enter the IP address of the Butler XT2 as URL.

  • Seite 24: Firmware Update

    The new firmware is available now. Action Pad and Mobile Action Pad The Butler XT2 can be controlled from a remote instance like a PC, an iOS device like iPhone or iPad, or via Android devices. See the »System Manual« for the Light-...

  • Seite 25: Technical Specifications

    Setup Manual - Butler XT2 Technical specifications The Butler XT2 is certified according to EN 55022, EN 55024, EN 60950 General specifications Dimensions 177 x 60 x 75 mm/7 x 2.4 x 3 inch Weight 0.4 kg/0.88 lbs Power 12 … 24 V DC via terminals Operating/storage temp.
  • Seite 26 Setup Manual - Butler XT2 DMX output specification Number of outputs 2 DMX universes, 1024 channels Short circuit protection yes, reversible Over-voltage protection DMX operation Acc. DMX-512A standard Optical isolation yes, 3 kV max. e:bus specification Number of outputs 1 x clamp terminals...

  • Seite 27: Problem Analysis

    Patchelor Address assigned? fixed address. Also, the first three parts of the IP address must be the same IP as for the Butler XT2. Example: 192.168.123. xxx. Butler XT2 not online or Programmer/Patchelor e:net interface included IP...

  • Seite 28: Hardware

    Setup Manual - Butler XT2 Butler XT2 configuration Butler XT2 is bound in Remove Butler XT2 in dialog in network status Programmer and “Enable Device Manager or disable window cannot be opened Driver” is set. driver is Device Manager’s configuration dialog.

  • Seite 29: Deutsch

    Setup Manual - Butler XT2 Deutsch...

  • Seite 30: Sicherheitshinweise

    Montage oder Demontage das Gerät ausreichend abkühlen lassen um Verbrennungen zu vermeiden. Reparaturen am Gerät dürfen nur von geschultem oder ausgebildeten Personal vorgenommen werden. Im Zweifelsfall kontaktieren Sie e:cue. Fehlerhafte Reparaturen können das Gerät beschädigen. Firmwarestand Diese Beschreibung bezieht sich auf den Firmwarestand 2.0 und höher. Um die hier beschriebenen Features und Funktionen nutzen zu können, bringen Sie den Butler...

  • Seite 31: Lieferumfang

    RJ45 auf XLR5p Adapterkabel AA611810135 Transport Transportieren Sie den Butler XT2 nur in seiner originalen Verpackung um Schäden zu vermeiden. Entpacken Sie den Butler XT2 nur am Installationsort. Um Schäden bei Wechsel von Kälte zu Wärme durch Kondensationswasser zu verhindern, warten Sie nach dem Auspacken, bis das Gerät die Temperatur am Installationsort...

  • Seite 32: Anschlussfeld

    Setup Manual - Butler XT2 Anschlussfeld Stromversorgung Der ButlerXT2 wird von einem externen Netzteil versorgt. Die Speisung über Ethernet oder DMX wie beim Butler XT ist nicht mehr möglich. Die Stromversorgung über Netzteil muss folgende Bedingungen erfüllen: y Ausgangsspannung 24 V= y Ausgangsstrom: >= 1.3 A...

  • Seite 33: Anschluss Der Klemmverbindungen

    Setup Manual - Butler XT2 Anschluss der Klemmverbindungen Butler XT2-Anschlüsse Benutzen Sie einen isolierten Schraubendreher. Bringen Sie den Schraubendreher Zum Öffnen des Kontaktes drücken Sie in den oberen Schlitz des jeweiligen den Schraubendreher nach oben. Kontaktes.

  • Seite 34: Digitale Eingänge

    Die DMX-Ausgänge liegen auf den RJ45-Anschlüssen DMX1 and DMX2 als auch auf Klemmanschlüssen. Für Verbindungen über XLR-Anschlüsse nutzen Sie bitte RJ45-zu-XLR-Adapter, die Sie auch bei ihrem e:cue-Händler erhalten können. Terminieren Sie jede DMX-Leitung am Ende mit einem 120 Ohm- Widerstand. Dies erhöht die Stabilität des DMX-Busses.

  • Seite 35: E:bus

    Setup Manual - Butler XT2 pin no. signal DMX- DMX+ VCC in e:bus e:bus ist ein Zweidraht-Bussystem, bei dem die Verbindungen über Klemman- schlüse hergestellt werden. Diese Verbindungstechnik ist ausgesprochen flexibel und robust. Nicht nur ist e:bus in verschiedensten Topologien einsetzbar, sondern es gibt auch keine festgelegte Polarität.

  • Seite 36: Micro Sd-Karte

    Setup Manual - Butler XT2 Befehl Parameter Funktion Spiele Cuelist nnn Start/Stop-Wechsel Cuelist nnn Pause für Cuelist nnn Nächste für Mutexgroup mmm Vorherige für Mutex Group mmm nnn ppp Setze Helligkeit auf ppp% für nnn 0 :Grand Master 1-99: Cuelist Master 129 –...

  • Seite 37: Taster A Und B

    Im Normalbetrieb: Lang drücken: (ca. 4 Sekunden): Sobald ein blinkendes angezeigt wird, Taster los lassen und der Butler XT2 wird neu gestartet. Taster System und Taster “a” zusammen: Ein blinkendes wird angezeigt. Taster los lassen und der Butler XT2 wird auf Werkseinstellungen zurück gesetzt.

  • Seite 38: Betriebsanzeigen

    System neu, falls der Fehler wieder auftritt, verständigen Sie den Service. Ein blinkendes S zeigt Standby an, Butler XT2 in Standalone- Modus, aber es läuft keine Cuelist oder es sind keine Cuelists verfügbar. Loader-Modus Display Description Der Butler XT2 ist im Loader-Modus und wartet auf eine neue LOAd Firmware.

  • Seite 39: Standlone-Konfiguration

    Sie können die Netzwerk-Parameter des Butler XT2 nur mit einem Standard-Brows- er und einem PC setzen. Verbinden Sie den Butler XT2 mit einem Netzteil und über einen Ethernet-Switch mit einem PC. Nutzen Sie ein so gennntes Cross-Kabel, wenn Butler S2 und PC direkt verbunden werden, damit RX- und TX-Anschlüsse gekreuzt sind.
  • Seite 40 Setup Manual - Butler XT2 Zum Ändern der Konfiguration clicken Sie Configure und geben Sie das Passwort ein. Das Passwort ab Werk ist “ecue”, es kann später geändert werden. Clicken Sie Enter und der Hauptdialog wird angezeigt. Stellen Sie die Netzwerk-...
  • Seite 41 Setup Manual - Butler XT2...

  • Seite 42: Online-Konfiguration

    Setup Manual - Butler XT2 Online-Konfiguration Verbinden Sie den Butler XT2 über einen Switch mit einem System, auf dem die e:cue Lighting Application Suite installiert ist. Starten Sie den Programmer. Wählen Sie den den Network-Reiter im Status-Fenster links oben. Die verbundenen Butler XT2s sollten dort angezeigt werden.
  • Seite 43 Mit Ok werden die Änderungen bestätigt und die neue Konfiguration wird auf den Butler XT2 übertragen. Falls noch keine Show auf den Butler XT2 übertragen wurde, kön- nen die Sommerzeit-Informationen nicht verwendet werden. Gleich- es gilt für die Master-/Slave-Einstellungen. Beim ersten Laden einer...

  • Seite 44: Netzwerk-Parameter

    Setup Manual - Butler XT2 Netzwerk-Parameter Device Basics Device Name Der Name, mit dem der Butler XT2 im Programmer angezeigt wird. IP address Die IP-Adresse des Systems (Default: 192.168.123.1). Subnet Mask Netmask für die Verbindung (Default: 255.255.255.0). Gateway address Die Adresse des IP-Gateways (kein Gateway).
  • Seite 45 Starten Sie den Automatic Setup Wizard. Der Butler XT2 wird gefunden und angezeigt. Setzen Sie die Auswahl für den Butler XT2, um ihn der Konfiguration hinzu zu fügen. Löschen Sie die Auswahl für die e:bus- Geräte, falls keine e:bus-Geräte verwendet werden.

  • Seite 46: Anschließen Von Mehreren Butler Xt2

    Anschließen von mehreren Butler XT2 Falls Sie mehr als einen Butler XT2 neu anschließen wollen, muss ein Butler XT2 nach dem anderen konfiguriert werden. Schließen Sie nicht mehrere Butler XT2 gleichzeitig an, da die Systeme ab Werk mit der gleichen IP-Adresse versehen sind und so Adresskonflikte im Netz auftreten und die Konfiguration nicht möglich ist.

  • Seite 47: Standalone-Steuerung Über Webbrowser

    Setup Manual - Butler XT2 Standalone-Steuerung über Webbrowser Im Standalone-Betrieb kann der Butler XT2 auch über einen Webbrowser gesteuert werden. Schließen Sie dazu einen PC mit einem Webbrowser an wie im Kapitel »Standalone-Konfiguration« gezeigt. Geben Sie die IP-Adresse des Butler XT2 als URL im Browser an.

  • Seite 48: Firmware-Update

    Setup Manual - Butler XT2 Firmware-Update Um eine neue Firmware auf den Butler XT2 zu laden gehen Sie wie folgt vor: y Starten Sie den Patchelor der e:cue Lighting Application Suite. y In der Liste gefundener Geräte wählen Sie den entsprechenden Butler XT2.

  • Seite 49: Technische Daten

    Setup Manual - Butler XT2 Technische Daten Der ButlerXT2 ist zertifiziert nach - EN 55022, EN 55024, EN 60950 Allgemeine Daten Abmessungen 177 x 60 x 75 mm Gewicht 0,4 kg Stromversorgung 12 ... 24 V= über Klemmen Betriebs-/Lagertemperatur 0 ... 40 °C Betriebs-/Lagerfeuchte 0 ...

  • Seite 50: Dmx

    Setup Manual - Butler XT2 Anzahl Ausgänge 2 DMX-Universen, 1024 Kanäle Kurzschlussschutz ja, selbstzurücksetzend Überspannungsschutz DMX-Betrieb Acc. DMX-512A Standard Optoelektr. isoliert ja, 3 kV max. e:bus Anzahl Ausgänge 1 x Klemmen Kurzsschlussschutz ja, selbstzurücksetzend Überspannungsschutz Max. Ausgangsstrom 1,2 A Max. Anz. Glass Touch Optoelektr.

  • Seite 51: Problemanalyse

    Setup Manual - Butler XT2 Problemanalyse Software Problem Überprüfung Grund Butler XT2 nicht online Ist eine Netzwerkkarte mit Die IP-Adresse des Rech- oder nicht sichtbar im fester Adresse zugew- ners muss fest vergeben Programmer/Patchelor iesen? sein. Ebenso müssen die ersten drei Bestandteile...

  • Seite 52: Hardware

    Setup Manual - Butler XT2 Der Konfigurations-Dialog Der Butler XT2 ist durch Entfernen Sie den Butler in der Netzwerk-Übersicht den Programmer belegt. XT2 aus der Konfiguration lässt sich nicht öffnen des Programmer oder schalten Sie den Treiber im Device Manager aus.

  • Seite 53: Appendix

    Setup Manual - Butler XT2 Appendix...

  • Seite 54: Dimensions/Abmessungen

    Setup Manual - Butler XT2 Dimensions/Abmessungen All dimensions in mm/in Alle Abmessungen in mm/in 59.5 mm/2.34 inch...

  • Seite 55: Connection Diagram/Verbindungsbeispiel

    Setup Manual - Butler XT2 Connection diagram/Verbindungsbeispiel...
  • Seite 56 Downloads and more information at www.traxontechnologies.com and www.ecue.com HONG KONG SHANGHAI TOKYO SINGAPORE ROTTERDAM COLOGNE LONDON MADRID MILAN PARIS ISTANBUL DENMARK MOSCOW WARSZAWA VIENNA NEW YORK TORONTO DUBAI BUENOS AIRES MEXICO D.F. SAO PAULO COLOMBIA MUMBAI FLEXIBILITY, SIMPLICITY & INNOVATION IN LIGHTING SOLUTIONS & SERVICES...
