Instructions de montage uniquement pour le personnel spécialisé
4.5. Schéma de raccordement pour 230V 1N~

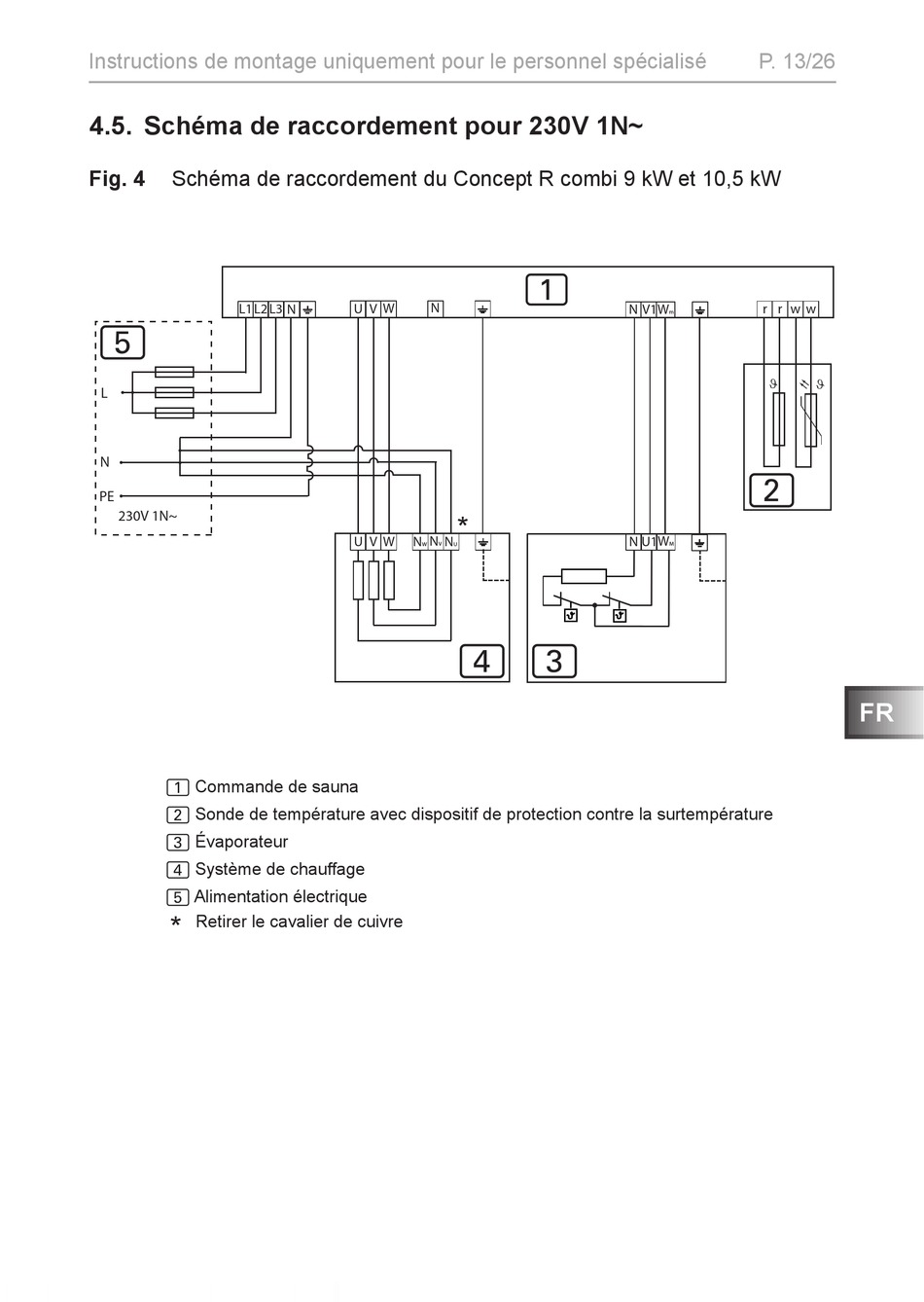

Fig. 4 Schéma de raccordement du Concept R combi 9 kW et 10,5 kW
L1 L2
5
L
N
PE
230V 1N~
1 Commande de sauna
2 Sonde de température avec dispositif de protection contre la surtempérature
3 Évaporateur
4 Système de chauffage
5 Alimentation électrique
*
Retirer le cavalier de cuivre
N
L3 U V W
N
U V W N N
W V
1
*
N
U
4 3
P. 13/26
r r w
N V1W
m
ϑ
2
N U1W
M
w
ϑ
FR
