Lillevilla 128-0
Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem
Aufbau an Ihren Verkäufer.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die
Teileliste dieser Aufbauanleitung und tragen Sie in dieser
bitte unbedingt folgende Garantienummer ein, bevor Sie
diese Liste Ihrem Verkäufer zur Bearbeitung aushändigen.
Für die Meldung eines Garantiefalles
benötigten Sie den Garantiecode.
Diesen finden Sie auf der letzten Seite
dieser Montageanleitung sowie als
Aufkleber auf der Verpackung Ihres
Werkskontrolle durch:________________________
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau
erforderlich. Gerne empfehlen wir Ihnen auch ein professionelles
Aufbauteam.
Berücksichtigen Sie die allgemeinen sowie die örtlichen Bauvor-
schriften und halten Sie die vorgeschriebenen Fundamente und
Befestigungen ein!
Diese sind nicht im Lieferumfang enthalten.
Wanddbohlen
Sockelmaß
Außenmaß Wände
Dachfläche
Firsthöhe
Türblattmaß
Gewicht
alle Angaben circa.
Häufige Fehler beim Aufbau von Blockbohlenhäusern:

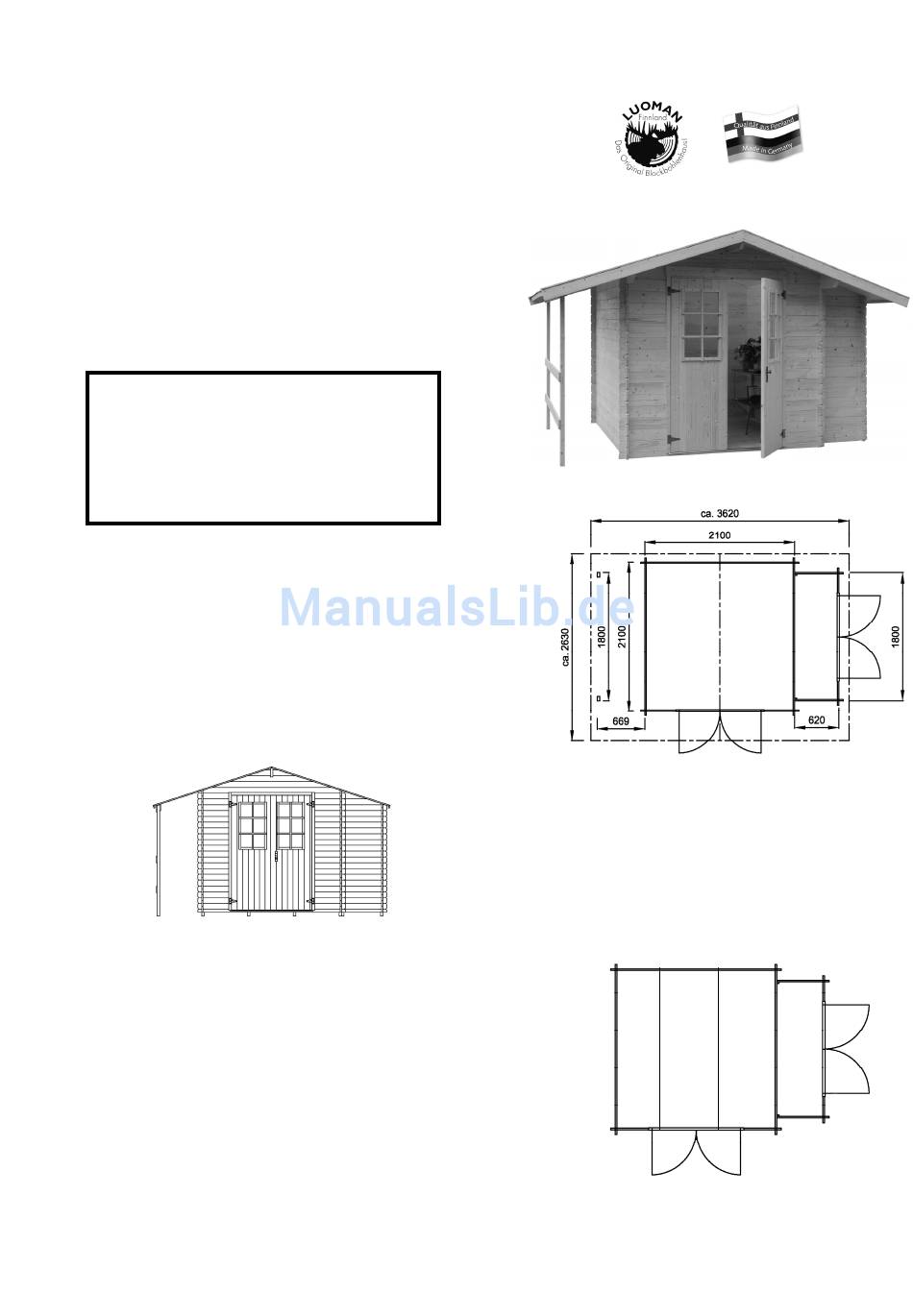

Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 1
Hauses!
19 mm x 87 mm
2100 mm x 2100 mm
2200 mm x 2200 mm
9,7 m²
2260 mm
1200 mm B/1700 mm H
402 kg
Blockbohlenhaus mit 19mm
Wandstärke
Sockelmaß 2100 mm x 2100 mm
Grundriss und Fundamentplan
(6 Fundamenthölzer)
Fundamenthölzer 1-4 = 36 x 60 x 2100mm
Fundamenthölzer 5-6 = 36 x 60 x 1800mm
1
2
3
4+5
6
Werbung
Verwandte Anleitungen für Luoman Lillevilla 128-0
Inhaltszusammenfassung für Luoman Lillevilla 128-0
- Seite 1 2200 mm x 2200 mm Dachfläche 9,7 m² Firsthöhe 2260 mm Türblattmaß 1200 mm B/1700 mm H Gewicht 402 kg alle Angaben circa. Häufige Fehler beim Aufbau von Blockbohlenhäusern: Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 1...
- Seite 2 Ist die Bläue so stark, dass ausreichend oder gar nicht anlaufen / verschimmeln. diese mit Schleifpapier etc. nach Fertigstellung nicht mehr beseitigt werden aufgetragen. kann, muss das Haus deckend gestrichen werden. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 2...
- Seite 3 Produktion vor. Angegebene Wand- sowie Dach- und Fußbodenstärken sind hiervon ausgenommen. Gesamtsockelmaß der Häuser werden hiervon nicht beeinflusst. Alle angegebenen Maße sind ca. Maße. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 3...
- Seite 4 Feuchtigkeit ausdehnen (und damit werden die Wände um einige cm ‚wachsen’), um sich bei Trockenheit wieder zu setzen. Somit ist auch Verzug von Bohlen, Austritt von Harz sowie Rissbildung, besonders an den Stirnseiten aber Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 4...
- Seite 5 Verbauen Sie keine Einzelteile, die offensichtlich beschädigt oder reklamationswürdig sind! Für die Zusendung evtl. beschädigter Teile kalkulieren Sie bitte je nach Art und Umfang einen Zeitraum von ein paar wenigen Werktagen ein! Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 5...
-
Seite 6: Haus Vorderwand A
Zeichnung 1 Haus Vorderwand A Haus Rückwand B Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 6... - Seite 7 Haus Seitenwände Tür Haus Anbauschrank Tür Anbauschrank Seitenteil Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 7...
- Seite 8 Wand 2,10m Raum bietet. Max 50cm Zeichnung 2 Fundamenthölzer Betonstreifen Warum ein Streifenfundament? Weil Ihnen dies die optimale Belüftung bietet somit Staunässe verhindert, denn bei Staunässe fault Holz unweiger- lich und schnell. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 8...
-
Seite 9: Wandaufbau Und Einbau Der Doppeltür
Sie bitte auf die Feder stecken, um so einen Schlagschutz zu erhalten – auch die über die Ecken hinaus stehenden Bohlenenden erfordern besonders sorgfältige Arbeit, um ein Ab- splittern zu vermeiden! Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 9... - Seite 10 Fall aber auf eine ausreichende Kante nach innen als sichere Auflage der Fußbodendielen achten. Zeichnung 3. Zeichnung 3 2-3mm Bauen Sie nun nach der Zeichnung 1 die Wände Bohlenlage um Bohlenlage bis zur 6. Seitenwandbohle weiter. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 10...
- Seite 11 Montage des Türrahmens: Hierfür wird zunächst die Metallschwelle mittig in den offenen Türausschnitt gelegt und drei Schrauben durch die entsprechenden Bohrlöcher mit der untersten Wandbohle A1 verbunden. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 11...
- Seite 12 Wert muss identisch sein mit dem Abstand: Rechte untere Ecke und linke obere Ecke. Der Abstand von der rechten zur linken Seite muss jeweils oben und unten identisch 1215mm betragen. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 12...
- Seite 13 Haben Sie die Rahmen exakt ausgerichtet erfolgt die Befestigung mit von der Außenseite mit ingesamt 12 Schrauben 3,5x35 und zwar je 4 in die Seiten und 4 in den oberen Rahmen. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 13...
- Seite 14 Bändern anschrauben – hierbei vorbohren und bei den Bändern je ein Stück der 5 Stück mitgelieferten Sperrholzplättchen als Unterfütterung der äußeren Schraube innen einbauen, sonst steht die Schraube aus dem Profilbrett nach innen vor. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 14...
- Seite 15 Konstruktion nach oben dann durch die fertig montierten Giebel sowie durch die Pfette und die Dachfläche geschlossen wird – so wird die Endstabilität erreicht. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 15...
- Seite 16 Hobelfehler sowie Baumkante erlaubt sind und keinen Reklama- tionsgrund darstellen. Ausgebrochene Kantenäste sind bei Bodendielen zu akzeptieren. Eine teilweise abgebrochene Feder kann ebenfalls vorkommen, wird Ihnen jedoch kein Problem beim Schließen der Bodenfläche verursachen. Zeichnung 3 Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 16...
- Seite 17 Fußleisten den Wänden anpassen und umlaufend anbringen. Zur zusätzlichen Sicherheit gegen abhebende Wind- und Soglasten sollten diese Fußleisten wechselweise mit den Fußboden- dielen und den Wandbohlen vernagelt oder verschraubt werden. Bitte vorbohren! Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 17...
- Seite 18 179cm zu kürzen) exakt lotrecht (Wasserwaage!) an die Hauswand angeschraubt. Beachten Sie bitte: zuvor legen Sie je eine Fußbodendiele (18x87x600 mm) an den halben Wandbohlen an. Die Wandanschlussleisten wer- den auf diese Dielen gesetzt. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 18...
- Seite 19 E, D, F Der Aufbau geht genauso wie der des Hauses vor sich. Nach einigen Bohlen den Türrahmen aus den 3 Leisten 2xG2 und 1xG3 sowie der Metallschwelle zusammenbauen und in den Wand- ausschnitt einsetzen. Zeichnung D. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 19...
- Seite 20 Sie jede Seitenwandbohle mit den Wandanschlussleisten und diese exakt lotrecht mit den Wandbohlen des Hauses. Ist die Tür auch gut ausgerichtet, ebenso den Türrahmen mit jeder einzelnen Wandbohle E2 vernageln. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 20...
- Seite 21 (Rückseite, erkenntlich an den Trockennuten, nach außen) verwendet. Achten Sie beim ganzen Dach auf Parallelität der Traufkanten und gleich bleibenden Überstand sowie gleichmäßiger und stabiler Auflage auf der Firstpfette. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 21...
- Seite 22 – die letzten Bretter besäumen Sie bitte (z.B. mit einer Stichsäge), so dass Sie einen bündigen Abschluss an der Außenkante Firstpfette / Dachkante erhalten. Die gute und stabile Befestigung der Dachfläche ist wichtig für die Gesamtstabilität des Hauses! Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 22...
- Seite 23 Bohlen in der warmen Jahreszeit in der Breite etwas ‚schwinden‘, also ‚schmaler‘ werden, um sich dann bei Feuchtigkeit wieder auszudehnen. Eine stabile und feste Verbindung Fundament-Haus-Dach ist ebenfalls für die Standfestigkeit sehr wichtig. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 23...
- Seite 24 Schleppdachpfetten 16x95x2600mm wie in Zeichnung 11a gezeigt so mit den Dachbrettern von oben verschrauben, dass die Stützpfosten dazwischen passen. Dachprofilbretter 17x87x1850 Pfetten 16x95x2600mm Stützen 36x60x1680mm Brüstungsbretter 16x95x1800mm Zeichnung 11a Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 24...
- Seite 25 Zeichnung 11c gezeigt, mit den Pfosten vernageln. Das gibt zu- sätzliche Stabilität und ist eine praktische Abgrenzung. Auch sollten Sie die Pfosten sicher an ihrem Fundament befestigen. Zeichnung 11b Zeichnung 11c Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 25...
- Seite 26 Die Dachbretter ( gilt auch für Fussbodendielen ) nicht zu stramm Nut in Feder verlegen. Lassen Sie ein wenig Spiel, damit das Holz arbeiten kann und die Dachkonstruktion sich nicht hebt oder wölbt! Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 26...
- Seite 27 Türblatt des Anbauschrankes bereits vorinstalliert. Sollte dies nicht der Fall sein, so befindet sich die Leiste lose im Paket und ist nach dem Einkürzen noch zu montieren. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 27...
-
Seite 28: Holzschutz Und Pflege
Dach- und Fussbodenbretter sind ggf. auf einheitliche Längen zu kappen. Evtl. vorhandenen Einkerbungen am Ende der Fussleisten haben keine Funktion und sind beim ZUsägen zu entfernen. Oben angeführte Punkte stellen keine Reklamationsgründe dar. Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 28... - Seite 29 – etwas Weißleim und der „Schaden“ ist schnell und unproblematisch behoben! In diesem Sinne wünschen wir Ihnen „natürliche“ Freude und Nutzen mit Ihrem Gartenhaus „ Lillevilla 128-0 19mm“. Abbildung ähnlich! Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 29...
- Seite 30 Notizen: Blockbohlenhaus Lillevilla 128-0 19mm 87er WB NF, Aufbauanleitung 26.05.2015 Seite 30...
- Seite 31 Teileliste (1/ 2) Lillevilla 128-0 19mm 2100 mm x 2100 mm Abmessungen in Beschreibung Anzahl Marke Kontrolle mm ca. Fundamentholz 36 x 60 x 2100 Fussbodendielen 16 x 87 x 2057 Fussleisten in veränderlichen ca. 28 x 28 o.ä. 8 lfdm Dimension Wandbohle, ausgeklingt für Tür...
- Seite 32 Teileliste (2/ 2) Lillevilla 128-0 19mm 2100 mm x 2100 mm Abmessungen in Beschreibung Anzahl Marke Kontrolle mm ca. Schrank und Schleppdach Wandbohle 19 x 87 x 1920 Wandbohlen 19 x 87 x 329 Wandbohle, 18 Grad 19 x 60 x 1920...
