FR90 Brandschutzklappen

Einbau entfernt von massiven Decken

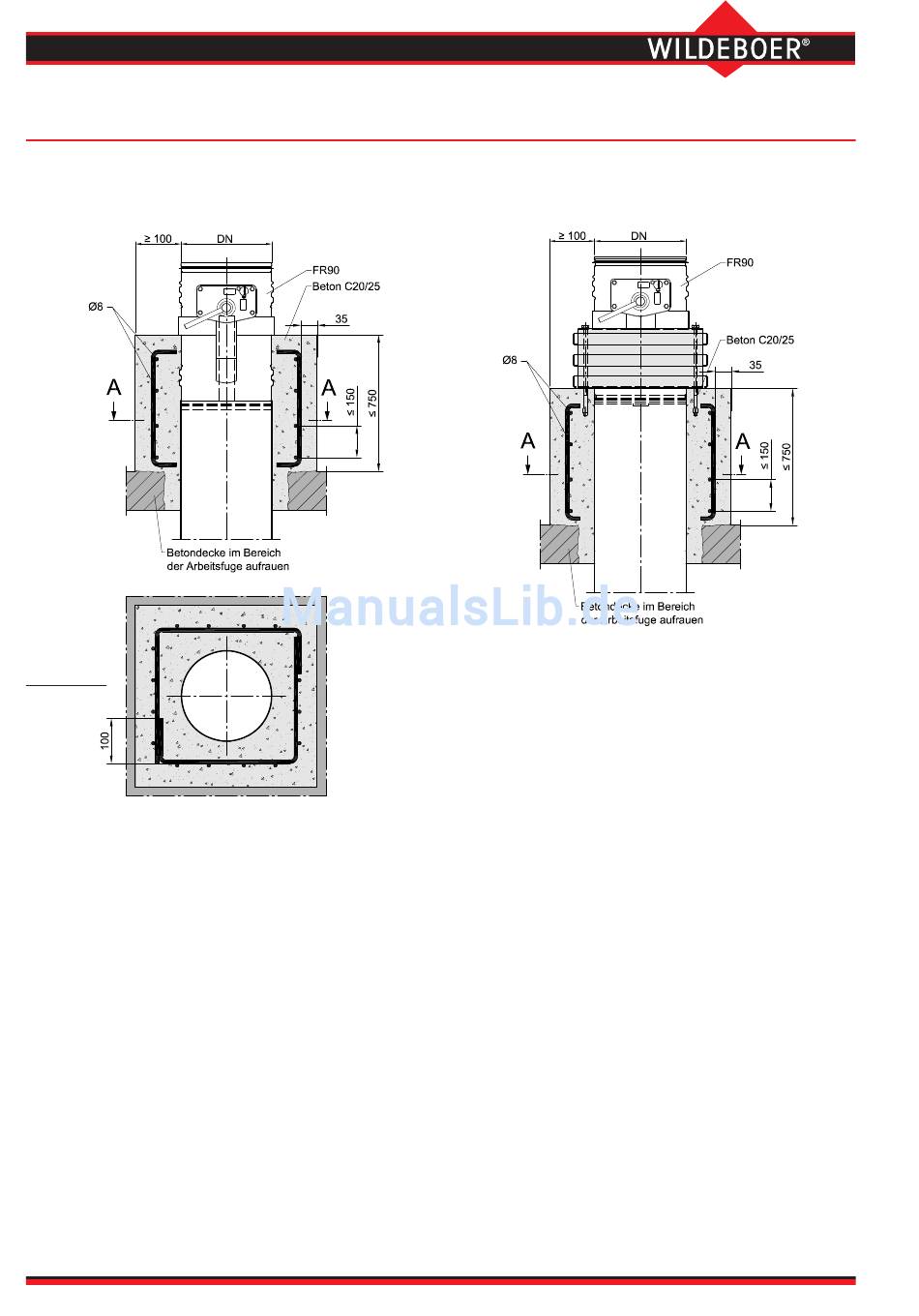

Senkrechter Einbau entfernt von massiven Decken
in bzw. auf Lüftungsleitungen aus Ort - Beton
Schnitt A-A
Anwenderhandbuch 5.3 (2014-11) 18
Anbau mit Anbaurahmen AE
Anschrauben an Lüftungsleitungen aus Ort - Beton
Einbaubeispiele
Herstellung nach allgemeinen bautechnischen Regeln.
Dimensionierung nach DIN 1045 und DIN 4102-4.
• Feuerwiderstandsklasse F90.
• Mantel aus Beton C 20/25, ≥ 100 mm dick, ≤ 750 mm
hoch.
• Bewehrung aus Betonstahl Ø ≥ 8 mm. Abstand senkrecht
≤ 150 mm, waagerecht umlaufend geschlossen ≤ 150
mm. Alternativ Betonstahlmatten Q 335 A
• Betonstahlüberdeckung C
mit bis zu mäßiger Feuchte (Expositionsklasse XC3).
• Zum Betonverbund ist im Allgemeinen ein Aufrauhen der
Betondecke und ggf. der Laibung erforderlich.
Baureihe FR92
Details
⇒ siehe Seite 15
≥ 35 mm für Umgebungen
nom
