Lieferumfang
Pos.
Anz. Bezeichnung
1
1
Warmhalterost
2
1
Grillplatte
3
2
Grillrost
4
3
Brennerabdeckung
5
1
Drehspieß mit 2 Fleischklammern
6
1
Drehspieß-Elektromotor
mit Netzanschlusskabel
7
1
Drehspießhalterung
8
1
Grillhaube mit Thermo-
meter (vormontiert)
9
1
Grilleinheit (vormontiert)
10
3
Standardbrenner (vormontiert)
11
1
Infrarot-Bodenbrenner (vormontiert)
12
1
Drehspießbrenner, Infra-
rot (vormontiert)
13
1
Seitenbrenner-Einstellglied
mit Gasschlauch und Druck-
minderer (vormontiert)
14
1
Seitenbrenner, Infrarot (vormontiert)
15
1
Seitenbrenner-
Abdeckung (vormontiert)
16
1
Seitenbrenner-Auflage
17
1
Seitenbrennertisch mit ein-
gebautem Seitenbrenner
18
1
Elektronische Impulszündung
19
1
Zündknopf der elektronischen
Impulszündung (an der elektro-
nischen Impulszündung vormontiert)
20
1
Bedienknopfblende
21
1
Bedienknopf
22
1
Gasflaschensicherungs-
bügel (vormontiert)
23
1
Gasflaschenablage
24
1
Ablagetisch
25
1
Tropfschale
26
1
Thermometer
27
1
Temperaturfühler
28
1
Besteckhalter
4 Avalon PTS 5.1+
Bedienelemente
Pos. Bezeichnung
Funktion
A
Flammenreg-
Impulszündung aktivieren
(Knopf eindrücken) und Gas
ler Infrarot-
Rückseiten-
in den Dreh-spießbrenner
brenner
(12) leiten (auf „H" drehen).
B
Flammen-
Impulszündung aktivieren
regler der
(Knopf eindrücken) und Gas
Grilleinheit
in die Hauptbrenner (10)
leiten (auf „H" drehen).
C
Flammenreg-
Impulszündung aktivie-
ler des Infra-
ren (Knopf eindrücken)
rot-Boden-
und Gas in den Infrarot-
brenners
Bodenbrenner (11) lei-
ten (auf „H" drehen). .
D
Schalter für
Beleuchtung der Grillflä-
Beleuchtung
che ein- / ausschalten.
E
Flammenreg-
Impulszündung aktivieren
ler des Sei-
(Knopf eindrücken) und Gas
tenbrenners
in den Seitenbrenner (15)
leiten (auf „H" drehen).
Spießmotor
Spießmoter ein- / ausschalten
F

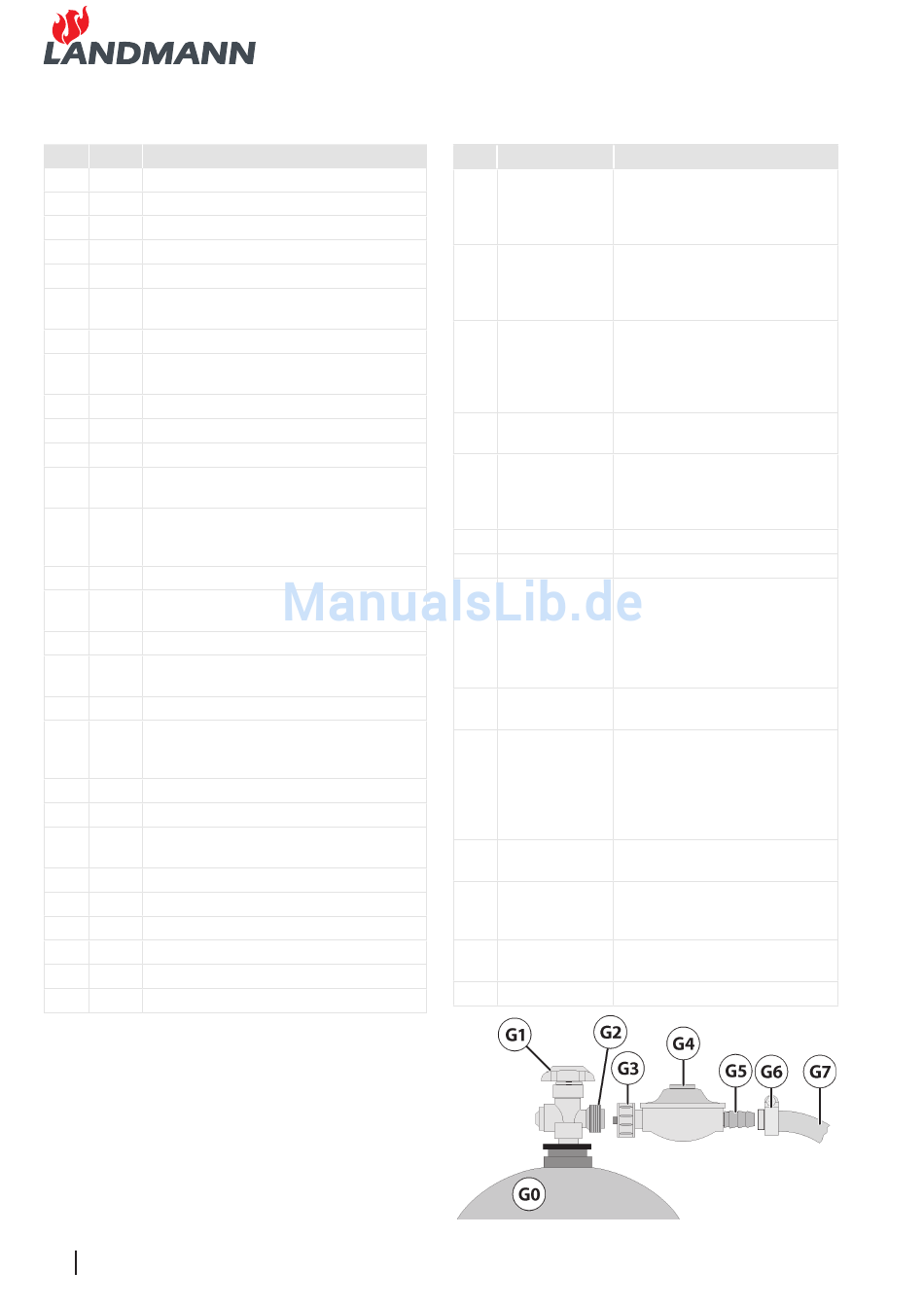

G0
Gasflasche
Brennmittel-Behälter
G1
Flaschenventil Trennende Schutzeinrich-
tung; Gaszufuhr öffnen
(nach links, gegen den
Uhrzeigersinn drehen) und
schließen (nach rechts, im
Uhrzeigersinn drehen)
G2
Flaschenven-
Verbindung Gasfla-
tilgewinde
sche - Druckminderer
G3
Überwurf-
Druckminderer an Gas-
mutter Druck-
flasche anschließen (nach
minderer
links, gegen den Uhr-
zeigersinn drehen) und
abklemmen (nach rechts,
im Uhrzeigersinn drehen)
G4
Druckmin-
Gasdruck reduzieren
derer
G5
Anschluss
Verbindung Druckmin-
Druckmin-
derer - Gasschlauch
derer
G6
Schlauch-
Verbindung Druckminderer
schelle
- Gasschlauch fixieren
G7
Gasschlauch
Gas zum Brenner leiten
