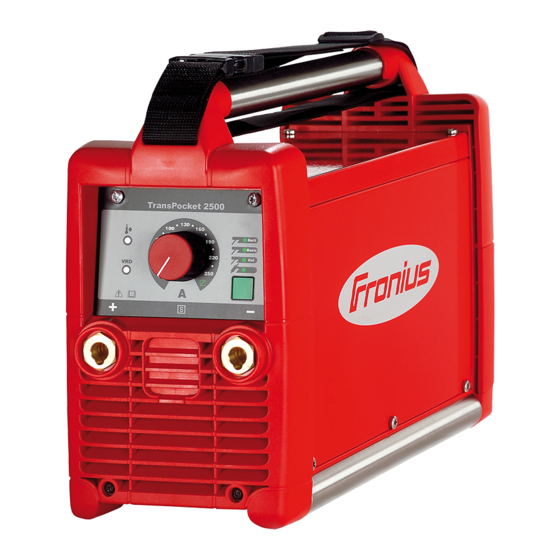

Fronius TransPocket 2500 Bedienungsanleitung

Fronius TransPocket 2500 Bedienungsanleitung

E-hand stromquelle
Vorschau ausblenden Andere Handbücher für TransPocket 2500:
Inhaltsverzeichnis

Werbung

TransPocket 2500 / 3500
TransPocket 2500 / 3500 RC
TransPocket 2500 / 3500 TIG
42,0426,0041,DE 032006
Bedienungsanleitung
D
Ersatzteilliste
E-Hand Stromquelle

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Fronius TransPocket 2500

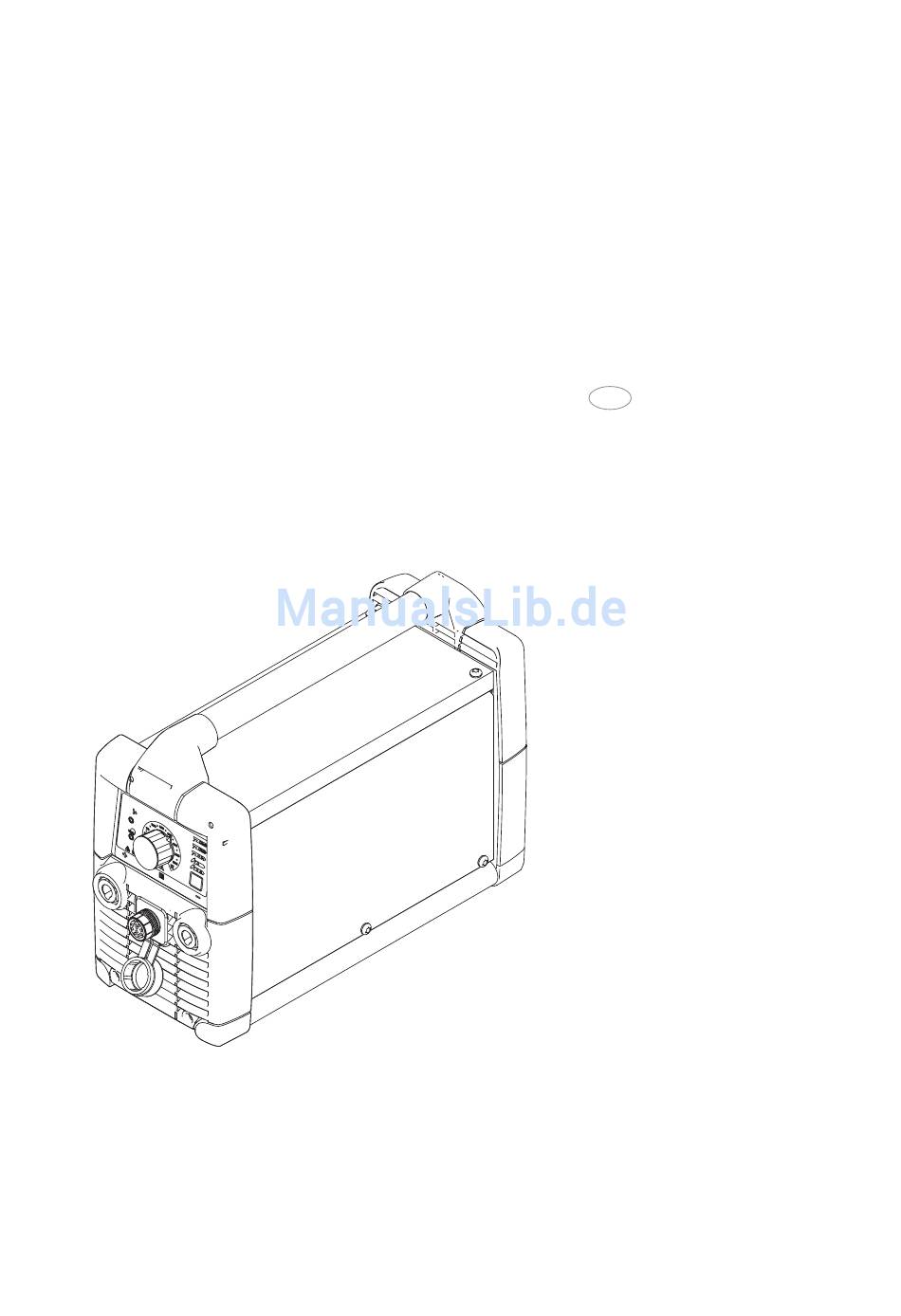

  • Seite 1 TransPocket 2500 / 3500 TransPocket 2500 / 3500 RC Bedienungsanleitung TransPocket 2500 / 3500 TIG Ersatzteilliste E-Hand Stromquelle 42,0426,0041,DE 032006...
  • Seite 3 Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die vielfältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen.
  • Seite 5: Sicherheitsvorschriften

    Sicherheitsvorschriften GEFAHR! „GEFAHR!“ Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG! „WARNUNG!“ Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. VORSICHT! „VORSICHT!“...
  • Seite 6: Bestimmungsgemäße Verwendung

    Allgemeines Störungen, die die Sicherheit beeinträchtigen können, vor dem Einschalten (Fortsetzung) des Gerätes beseitigen. Es geht um Ihre Sicherheit! Bestimmungsge- Das Gerät ist ausschließlich für Arbeiten im Sinne der bestimmungsgemä- mäße Verwen- ßen Verwendung zu benutzen. dung Das Gerät ist ausschließlich für die am Leistungsschild angegebenen Schweißverfahren bestimmt.
  • Seite 7: Verpflichtungen Des Betreibers

    Verpflichtungen Der Betreiber verpflichtet sich, nur Personen am Gerät arbeiten zu lassen, des Betreibers mit den grundlegenden Vorschriften über Arbeitssicherheit und Unfallver- hütung vertraut und in die Handhabung des Gerätes eingewiesen sind das Kapitel „Sicherheitsvorschriften“ und die Warnhinweise in dieser Bedienungsanleitung gelesen, verstanden und durch ihre Unterschrift bestätigt haben entsprechend den Anforderungen an die Arbeitsergebnisse ausgebildet...
  • Seite 8 Selbst- und Zur Schutzbekleidung zählt unter anderem: Personenschutz (Fortsetzung) Augen und Gesicht durch Schutzschild mit vorschriftsgemäßem Filter- Einsatz vor UV-Strahlen, Hitze und Funkenflug schützen. Hinter dem Schutzschild eine vorschriftsgemäße Schutzbrille mit Seiten- schutz tragen. Festes, auch bei Nässe isolierendes Schuhwerk tragen Hände durch geeignete Handschuhe schützen (elektrisch isolierend, Hitzeschutz).
  • Seite 9: Gefahr Durch Funkenflug

    Gefahr durch Funkenflug kann Brände und Explosionen auslösen. Funkenflug Niemals in der Nähe brennbarer Materialien schweißen. Brennbare Materialien müssen mindestens 11 Meter (35 ft.) vom Lichtbogen entfernt sein oder mit einer geprüften Abdeckung zugedeckt werden. Geeigneten, geprüften Feuerlöscher bereithalten. Funken und heiße Metallteile können auch durch kleine Ritzen und Öffnun- gen in umliegende Bereiche gelangen.
  • Seite 10: Vagabundierende Schweißströme

    Gefahren durch Netz- und Gerätezuleitung regelmäßig von einer Elektro-Fachkraft auf Netz- und Funktionstüchtigkeit des Schutzleiters überprüfen lassen. Schweißstrom (Fortsetzung) Das Gerät nur an einem Netz mit Schutzleiter und einer Steckdose mit Schutzleiter-Kontakt betreiben. Wird das Gerät an einem Netz ohne Schutzleiter und an einer Steckdose ohne Schutzleiter-Kontakt betrieben, gilt dies als grob fahrlässig.
  • Seite 11: Besondere Gefahrenstellen

    EMV- und EMF- Es liegt im Verantwortungsbereich des Betreibers, dafür Sorge zu tragen, Maßnahmen dass keine elektromagnetischen Störungen an elektrischen und elektroni- schen Einrichtungen auftreten Werden elektromagnetische Störungen festgestellt, ist der Betreiber ver- pflichtet, Maßnahmen für die Störungsbehebung zu ergreifen. Mögliche Probleme und Störfestigkeit von Einrichtungen in der Umgebung gemäß...
  • Seite 12 Abdeckungen und Seitenteile dürfen nur für die Dauer von Wartungs- und Reparaturar- Besondere Gefahrenstellen beiten geöffnet / entfernt werden. (Fortsetzung) Während des Betriebes Sicherstellen, dass alle Abdeckungen geschlossen und sämtliche Seitenteile ord- nungsgemäß montiert sind. Alle Abdeckungen und Seitenteile geschlossen halten. Austritt des Schweißdrahtes aus dem Schweißbrenner bedeutet ein hohes Verletzungsrisiko (Durchstechen der Hand, Verletzung von Gesicht und Augen, ...).
  • Seite 13: Gefahr Durch Schutzgas-Flaschen

    Gefahr durch Schutzgas-Flaschen enthalten unter Druck stehendes Gas und können bei Schutzgas- Beschädigung explodieren. Da Schutzgas-Flaschen Bestandteil der Flaschen Schweißausrüstung sind, müssen sie sehr vorsichtig behandelt werden. Schutzgas-Flaschen mit verdichtetem Gas vor zu großer Hitze, mechani- schen Schlägen, Schlacke, offenen Flammen, Funken und Lichtbögen schützen.
  • Seite 14: Sicherheitsmaßnahmen Im Normalbetrieb

    Sicherheitsmaß- Vor jedem Transport des Gerätes, das Kühlmittel vollständig ablassen, sowie nahmen am folgende Komponenten demontieren: Aufstellort und Drahtvorschub beim Transport Drahtspule (Fortsetzung) Schutzgas-Flasche Vor der Inbetriebnahme, nach dem Transport, unbedingt eine Sichtprüfung des Gerätes auf Beschädigungen vornehmen. Allfällige Beschädigungen vor Inbetriebnahme von geschultem Servicepersonal instandsetzen lassen.
  • Seite 15: Sicherheitstechnische Überprüfung

    Bei Bestellung genaue Benennung und Sach-Nummer laut Ersatzteilliste, sowie Serien- Wartung und Instandsetzung nummer Ihres Gerätes angeben. (Fortsetzung) Sicherheitstech- Der Betreiber ist verpflichtet, mindestens alle 12 Monate eine sicherheits- nische Überprü- technische Überprüfung am Gerät durchführen zu lassen. fung Innerhalb desselben Intervalles von 12 Monaten empfiehlt der Hersteller eine Kalibrierung von Stromquellen.
  • Seite 16: Urheberrecht

    Urheberrecht Das Urheberrecht an dieser Bedienungsanleitung verbleibt beim Hersteller. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten. Der Inhalt der Bedienungsanleitung begründet keinerlei Ansprüche seitens des Käufers. Für Verbesserungsvorschläge und Hinweise auf Fehler in der Bedienungsanleitung sind wir dankbar. ud_fr_st_sv_00466 012007...
  • Seite 17: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines ..............................3 Prinzip ..............................3 Gerätekonzept ............................3 Einsatzgebiete ............................3 Bedienelemente und Anschlüsse ........................4 Sicherheit ..............................4 Anschlüsse ............................... 4 Bedienelemente ............................5 Vor der Inbetriebnahme ..........................6 Sicherheit ..............................6 Bestimmungsgemässe Verwendung ......................6 Aufstellbestimmungen ..........................6 Netzanschluss ............................
  • Seite 18 TP 2500, TP 2500 RC, TP 2500 TIG ...................... 23 TP 2500 MVm, TP 2500 TIG MVm ......................24 TP 3500, TP 3500 RC, TP 3500 TIG ...................... 25 TP 3500 MVm, TP 3500 TIG MVm ......................26 Ersatzteillisten Schaltpläne Fronius Worldwide...
  • Seite 19: Allgemeines

    Allgemeines Prinzip Die Stromquellen TP 2500 und TP 3500 sind ein weiteres Highlight der neuen Generation von Schweißinvertern. Mit Hilfe der Hochleistungselektronik wurde ein einzigartiges Schweißgerät mit hoher Leistung und geringem Gewicht geschaf- fen. Die Stromquelle arbeitet nach dem Prinzip eines Resonanzinverters und bietet daher eine Reihe von Vorteilen: Intelligente Regelung für stabilen...
  • Seite 20: Bedienelemente Und Anschlüsse

    Bedienelemente und Anschlüsse Sicherheit WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä- den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Dokumente vollständig gelesen und verstanden wurden: diese Bedienungsanleitung sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicherheitsvorschriften Anschlüsse Abb.2 Elemente und Anschlüsse an der Vorder- und Rückseite (1) Netzschalter (2) Anschlussbuchse Schutzgas (nur bei TP 2500 / 3500 TIG) ...
  • Seite 21: Bedienelemente

    Bedienelemente (10) Abb.3 Bedienelemente und Anzeigen am Bedienpanel (7) Taste Verfahren ... zur Anwahl des Schweißverfahrens Stabelektroden-Schweißen mit Funktion Hot-Start (empfohlen bei rutiler Elektrode) Stabelektroden-Schweißen mit Funktion Soft-Start (empfohlen bei basischer Elektrode) Stabelektroden-Schweißen mit CEL-Elektrode WIG-Schweißen WIG-Impulslichtbogenschweißen (nur bei TP 2500 / 3500 TIG) Wichtig! Auch nach dem Ziehen des Netzsteckers bleibt das angewählte Schweißver- fahren gespeichert.
  • Seite 22: Vor Der Inbetriebnahme

    Vor der Inbetriebnahme Sicherheit WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä- den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Dokumente vollständig gelesen und verstanden wurden: diese Bedienungsanleitung sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicherheitsvorschriften Die Stromquelle ist ausschließlich zum Stabelektroden-und WIG-Schweißen bestimmt. Bestimmungsge- Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
  • Seite 23: Netzspannung Umstellen (Nur Mvm Varianten)

    Netzspannung umstellen (nur MVm Varianten) Allgemein MVm-Geräte (MultiVoltage manuell) sind sowohl für den Betrieb an einer Netzspannung von 380 - 460V, als auch an einer Netzspannung von 200 - 240V geeignet. Hinweis! Serienmäßig werden die Geräte mit der Einstellung 380 - 460V ausgeliefert.
  • Seite 24: Stabelektroden-Schweißen

    Stabelektroden-Schweißen Sicherheit WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä- den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Dokumente vollständig gelesen und verstanden wurden: diese Bedienungsanleitung sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicherheitsvorschriften WARNUNG! Ein Elektroschock kann tödlich sein. Ist das Gerät während der Installation am Netz angesteckt, besteht die Gefahr schwerwiegender Perso- nen und Sachschäden.
  • Seite 25: Funktion Hot-Start (Aktiv Bei Verfahren Rutil Und Cel)

    Vorteile: Funktion Hot- I (A) Start (aktiv bei Verbesserung der Zündeigenschaften, auch bei Elektroden mit schlechten Verfahren Rutil 117A Zündeigenschaften und Cel) Besseres Aufschmelzen des Grund- werkstoffes in der Startphase, da- durch weniger Kaltstellen Weitgehende Vermeidung von Schlacken-Einschlüssen 1,5 s Abb.4 Beispiel für die Funktion "Hot-Start"...
  • Seite 26: Wig-Schweißen

    WIG-Schweißen Sicherheit WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä- den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Dokumente vollständig gelesen und verstanden wurden: diese Bedienungsanleitung sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicherheitsvorschriften WARNUNG! Ein Elektroschock kann tödlich sein. Ist das Gerät während der Installation am Netz angesteckt, besteht die Gefahr schwerwiegender Perso- nen und Sachschäden.
  • Seite 27: Verfahren Anwählen

    Schutzgasmenge VORSICHT! Gefahr von Personen- und Sachschäden durch Elektroschock. einstellen Sobald der Netzschalter in Stellung „I“ geschaltet ist, ist die Wolframelektrode des Schweißbrenners spannungsführend. Darauf achten, dass die Wolfram- elektrode keine Personen oder elektrisch leitenden oder geerdeten Teile berührt (z.B. Gehäuse, etc.) Bei Verwendung eines Gasschieberbrenners: Netzschalter in Stellung "I"...
  • Seite 28: Funktion Tig-Comfort-Stop

    Schweißstrom Gasdüse aufsetzen Zünden durch Gasdüse anheben einstellen, Licht- Werkstückberührung Lichtbogen zündet bogen zünden (Fortsetzung) Abb.6 Brennerstellungen beim Schweißstart Funktion TIG- Die Funktion "TIG-Comfort-Stop" (TCS) steht nur bei der Stromquelle TP 2500 / 3500 Comfort-Stop TIG zur Verfügung. Standardmäßig ist die Funktion TIG-Comfort-Stop deaktiviert. Die Aktivierung und Einstellung der Funktion TIG-Comfort-Stop wird im Kapitel "Das Setup- Menü"...
  • Seite 29 Funktion TIG- Downslope: Comfort-Stop Der Downslope ist abhängig vom gewählten Schweißstrom und kann nicht eingestellt (Fortsetzung) werden. Der Dauer des Downslopes zwischen den nachfolgenden angegebenen Werten ist linear hochzurechnen. Downslope bei niedrigem Schweißstrom (10 A): 0,4 Sekunden Downslope bei maximalem Schweißstrom (250 A): 10 Sekunden Gasnachströmzeit: Die Gasnachströmzeit ist abhängig vom gewählten Schweißstrom und kann nicht...
  • Seite 30: Das Setup-Menü

    Das Setup-Menü Einstellmöglich- Verfahren einstellbarer Parameter Werkseinstellung keiten Dynamik Stufe 2 Dynamik Stufe 2 Cel-Kennlinie und Dynamik Stufe 2 TIG-Comfort-Stop Stufe 0 Pulsfrequenz (nur TP 2500 / 3500 TIG) Stufe 1 Funktionsprinzip Die Parameter sind in 4 Stufen (TP 2500 / 3500) oder in 5 Stufen (TP 2500 / 3500 TIG) einstellbar.
  • Seite 31: Parameter Dynamik

    Parameter Dyna- Der Parameter Dynamik dient zur Beein- I (A) bzw. U (V) flussung der Kurzschluss-Stromstärke im Moment des Tropfen-Überganges. Stufe: Stufe: Bei Tendenz zum Festkleben der Stab- elektrode, den Parameter Dynamik auf eine höhere Stufe einstellen. Stufe 0 ergibt einen besonders weichen und spritzerarmen Lichtbogen.
  • Seite 32: Parameter Pulsfrequenz

    Parameter Puls- Der Parameter Frequenz steht nur bei der Stromquelle TP 2500 / 3500 TIG zur Verfü- frequenz gung und dient zur Einstellung der Frequenz des Impulslichtbogens. Für die Schweißeigenschaften beim WIG-Impulslichtbogen-Schweißen ist die Frequenz des Impulslichtbogens ein wesentliches Kriterium. Stufe Pulsfrequenz 60 Hz...
  • Seite 33: Voltage Reduction Device (Nur Vrd Varianten)

    Voltage Reduction Device (nur VRD Varianten) Allgemeines Voltage Reduction Device (VRD) ist eine optionale Sicherheitseinrichtung zur Span- nungsreduzierung. VRD verhindert soweit wie möglich Ausgangsspannungen an den Strombuchsen, die eine Gefährdung von Personen darstellen können. Sicherheitsprin- Schweißkreiswiderstand ist größer als der minimale Körperwiderstand (größer oder gleich 200 Ohm): VRD ist aktiv...
  • Seite 34: Fehlerdiagnose Und -Behebung

    Fehlerdiagnose und -behebung Sicherheit WARNUNG! Ein Elektroschock kann tödlich sein. Vor Öffnen des Gerätes Netzschalter in Stellung „O“ schalten Gerät vom Netz trennen ein verständliches Warnschild gegen Wiedereinschalten anbringen mit Hilfe eines geeigneten Messgerätes sicherstellen, dass elektrisch geladene Bauteile (z.B. Kondensatoren) entladen sind VORSICHT! Unzureichende Schutzleiter-Verbindung kann schwerwiegende Personen- und Sachschäden verursachen.
  • Seite 35 Fehlerdiagnose Lichtbogen reißt während des Schweißvorganges fallweise ab (Fortsetzung) Ursache: Bei angewähltem Verfahren WIG-Schweißen, Parameter TIG-Comfort-Stop auf zu niedrigem Wert eingestellt Behebung: Im Setup-Menü den Parameter TIG-Comfort-Stop auf einen höheren Wert einstellen Ursache: Zu hohe Brennspannung der Elektrode (z.B. Nut-Elektrode) Behebung: wenn möglich Alternativelektrode verwenden oder Schweißgerät mit höherer Schweißleistung einsetzen Ursache:...
  • Seite 36: Error Anzeigen

    Error Anzeigen Leerlauf Error nebenstehende Anzeigen leuchten, Anzeige VRD blinkt rot Ursache: Ausgangsspannung ist größer 110V Behebung: Gerät ausschalten und anschließend wieder einschalten; Fehler tritt gehäuft auf - Gerät zum Service Netz-Unterspannung bzw. Netz-Überspannung nebenstehende Anzeigen leuchten, Anzeige VRD blinkt rot Ursache: Netzspannung hat den Toleranzbereich unter- oder über- schritten...
  • Seite 37 Error Anzeigen Primärstrom Error (Fortsetzung) nebenstehende Anzeigen leuchten, Anzeige VRD blinkt rot Ursache: Interner Error Behebung: Gerät ausschalten und anschließend wieder einschalten; Fehler tritt gehäuft auf - Gerät zum Service...
  • Seite 38: Pflege, Wartung Und Entsorgung

    Pflege, Wartung und Entsorgung Die Stromquelle benötigt unter normalen Betriebsbedingungen nur ein Minimum an Allgemeines Pflege und Wartung. Das Beachten einiger Punkte ist jedoch unerlässlich, um die Schweißanlage über Jahre hinweg einsatzbereit zu halten. WARNUNG! Ein Elektroschock kann tödlich sein. Vor Öffnen des Gerätes Netzschalter in Stellung „O“...
  • Seite 39: Technische Daten

    Technische Daten Sicherheit HINWEIS! Nicht ausreichend dimensionierte Elektroinstallation kann zu schwer- wiegenden Sachschäden führen. Die Netzzuleitung sowie deren Absicherung sind entsprechend auszulegen. Es gelten die Technischen Daten auf dem Leistungsschild. TP 2500, TP 2500 Netzspannung 380-460 V RC, TP 2500 TIG Netzspannungstoleranz ±...
  • Seite 40: Tp 2500 Mvm, Tp 2500 Tig Mvm

    TP 2500 MVm, TP Netzspannung 200-240 V 2500 TIG MVm 380-460 V Netzspannungstoleranz ± 10 % Netzfrequenz 50 / 60 Hz Netzabsicherung 200-240 V 20 A träge 380-460 V 16 A träge Primärdauerstrom (100 % ED*) 17,1 A Cos Phi (bei 250 A) 0,99 Wirkungsgrad (bei 175 A) 89 %...
  • Seite 41: Tp 3500, Tp 3500 Rc, Tp 3500 Tig

    TP 3500, TP 3500 Netzspannung 380-460 V RC, TP 3500 TIG Netzspannungstoleranz ± 10 % Netzfrequenz 50 / 60 Hz Netzabsicherung 25 A träge Primärdauerstrom (100 % ED*) 16,6 A Cos Phi (bei 350 A) 0,99 Wirkungsgrad (bei 350 A) 87 % Schweißstrombereich Elektrode...
  • Seite 42: Tp 3500 Mvm, Tp 3500 Tig Mvm

    TP 3500 MVm, TP Netzspannung 200-240 V 3500 TIG MVm 380-460 V Netzspannungstoleranz ± 10 % Netzfrequenz 50 / 60 Hz Netzabsicherung 200-240 V 40 A träge 380-460 V 25 A träge Primärdauerstrom (100 % ED*) 27,6 A Cos Phi (bei 350 A) 0,99 Wirkungsgrad (bei 350 A) 87 %...
  • Seite 43 Ersatzteilliste Schaltplan Spare Parts List Circuit Diagram Liste de pièces de rechange Schéma de connexions Lista parti di ricambio Schema Lista de repuestos Esquema de cableado Lista de peças sobresselentes Esquema de conexões Onderdelenlijst Bedradingsschema Reservdelsliste Koblingsplan Seznam náhradních dílů schéma zapojení...
  • Seite 44 Transpocket 2500 4,075,141 Transpocket 2500 MVm 4,075,141,630 Transpocket 2500 MVm US 4,075,141,800 Transpocket 2500 Tig 4,075,142 Transpocket 2500 MVm Tig 4,075,142,630 Transpocket 2500 MVm Tig US 4,075,142,800 Transpocket 2500 RC 4,075,149 42,0406,0320 42,0201,2001 AM2,0201,2003 45,0200,1223 42,0409,3108 42,0409,3118 - Tig 42,0405,0485...
  • Seite 45 43,0001,1138 4,070,918,Z - STTP1 4,070,867,Z - LCA25 42,0300,7147 43,0001,1234 33,0005,4141 41,0001,0668 43,0010,0350 Transpocket 2500 Ersatzteilliste / Spare parts list / Listes de pièces de rechange / Lista de repuestos / Lista de pecas sobresselentes / Lista dei Ricambi el_fr_st_eh_01177 022006...
  • Seite 46 Transpocket 3500 4,075,143 Transpocket 3500 MVm 4,075,143,630 Transpocket 3500 Tig 4,075,144 Transpocket 3500 MVm Tig 4,075,144,630 Transpocket 3500 RC 4,075,150 42,0406,0320 42,0201,2190 AM2,0201,2189 45,0200,1268 - MVm 42,0409,3144 42,0409,3184 - Tig 45,0200,1273 - MVm 45,0200,1236 45,0200,1274 - TIG MVm 42,0405,0541 42,0300,7158 42,0201,2357 42,0405,0537 42,0405,0535...
  • Seite 47 43,0004,0664 - MVm 43,0004,0987 42,0407,0437 - MVm 43,0002,0405 42,0300,1511 43,0002,0417 - MVm 43,0010,0365 42,0406,0294 43,0013,0015 - Tig 4,070,935,Z - NF335 42,0407,0273 - Tig 41,0002,0060 40,0001,0310 - Tig* 43,0001,1138 33,0010,0362 4,070,918,Z - STTP1 43,0006,0219 4,070,916,Z - LCA35 42,0300,7160 33,0005,4143 43,0001,1257 41,0001,0668 43,0010,0350 Transpocket 3500 Ersatzteilliste / Spare parts list / Listes de pièces de rechange / Lista de repuestos / Lista de pecas sobresselentes / Lista dei Ricambi...
  • Seite 48 TP 2500 / TP 2500 RC / TP 2500 TIG TP 2500 MVm / TP 2500 TIG MVm...
  • Seite 49 TP 3500 / TP 3500 RC / TP 3500 TIG TP 3500 MVm / TP 3500 TIG MVm...
  • Seite 50 Tel: +49 (0)9901 2008-0 Fax: +49 (0)9901 2008-10 500 04 HRADEC KRÁLOVÉ, Pražská 293/12 Tel.: +420 495 070 011 Fax: +420 495 070 019 E-Mail: sales.h.kralove@fronius.com Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms! ud_fr_st_so_00082 032006...
