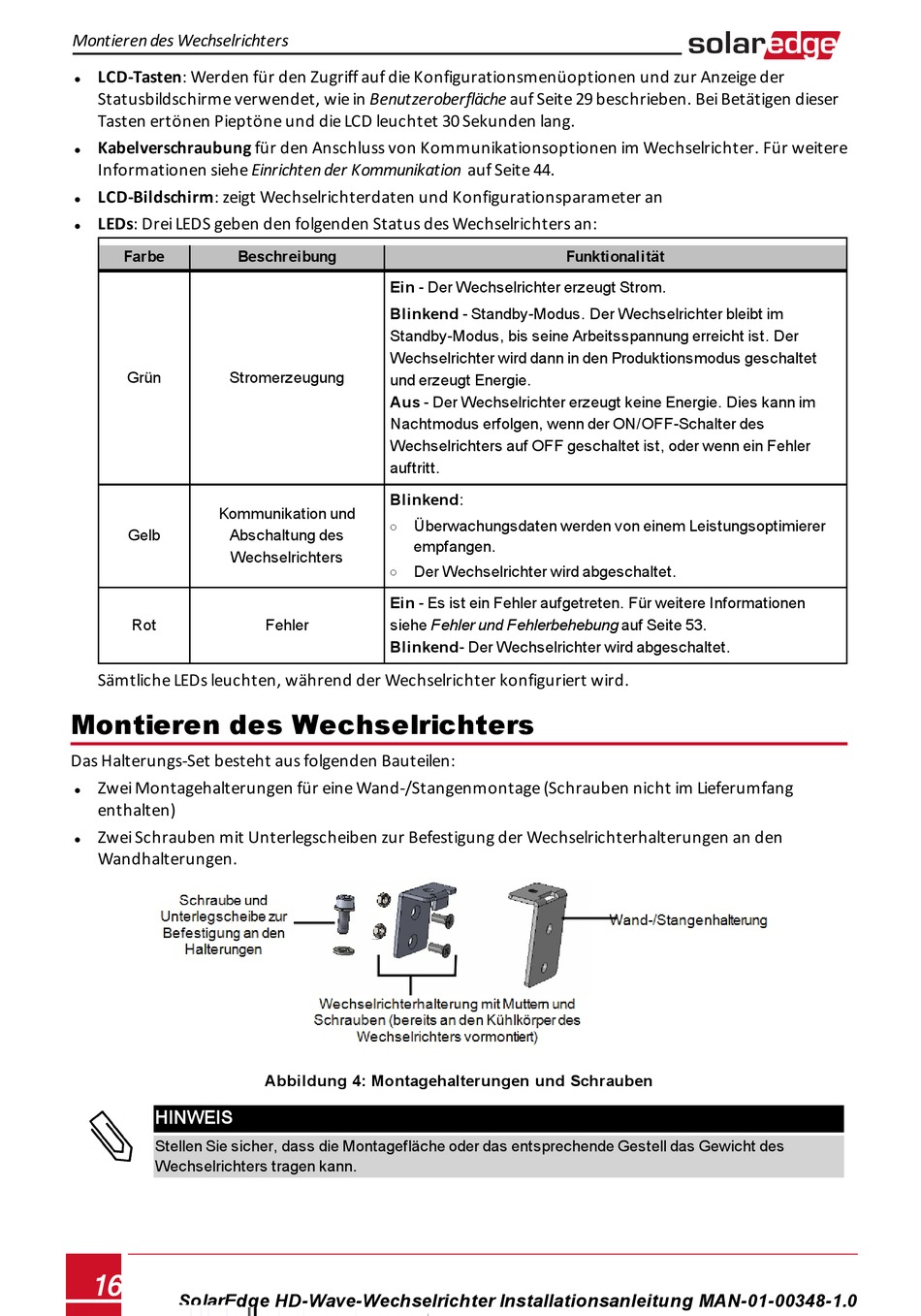

Montieren des Wechselrichters

LCD-Tasten: W erden für den Zugriff auf die Konfigurationsmenüoptionen und zur Anzeige der
l
Statusbildschirme verwendet, wie in Benutzeroberfläche auf Seite 29 beschrieben. Bei Betätigen dieser
Tasten ertönen Pieptöne und die LCD leuchtet 30 Sekunden lang.
Kabelverschraubung für den Anschluss von Kommunikationsoptionen im Wechselrichter. Für weitere
l
Informationen siehe Einrichten der Kommunikation auf Seite 44.
LCD-Bildschirm: zeigt Wechselrichterdaten und Konfigurationsparameter an
l
LEDs: Drei LEDS geben den folgenden Status des Wechselrichters an:
l
Farbe Beschreibung
Grün Stromerzeugung
Kommunikation und
Gelb Abschaltung des
Wechselrichters
Rot
Sämtliche LEDs leuchten, während der Wechselrichter konfiguriert wird.
Montieren des Wechselrichters
Das Halterungs-Set besteht aus folgenden Bauteilen:
Zwei Montagehalterungen für eine Wand-/Stangenmontage (Schrauben nicht im Lieferumfang
l
enthalten)
Zwei Schrauben mit Unterlegscheiben zur Befestigung der Wechselrichterhalterungen an den
l
Wandhalterungen.
HINWEIS
Stellen Sie sicher, dass die Montagefläche oder das entsprechende Gestell das Gewicht des
Wechselrichters tragen kann.
16
SolarEdge HD-Wave-Wechselrichter Installationsanleitung MAN-01-00348-1.0
Ein - Der Wechselrichter erzeugt Strom.
Blinkend - Standby-Modus. Der Wechselrichter bleibt im
Standby-Modus, bis seine Arbeitsspannung erreicht ist. Der
Wechselrichter wird dann in den Produktionsmodus geschaltet
und erzeugt Energie.
Aus - Der Wechselrichter erzeugt keine Energie. Dies kann im
Nachtmodus erfolgen, wenn der ON/OFF-Schalter des
Wechselrichters auf OFF geschaltet ist, oder wenn ein Fehler
auftritt.
Blinkend:
Überwachungsdaten werden von einem Leistungsoptimierer
o
empfangen.
Der Wechselrichter wird abgeschaltet.
o
Ein - Es ist ein Fehler aufgetreten. Für weitere Informationen
Fehler siehe Fehler und Fehlerbehebung auf Seite 53.
Blinkend- Der Wechselrichter wird abgeschaltet.
Abbildung 4: Montagehalterungen und Schrauben
Funktionalität
