9

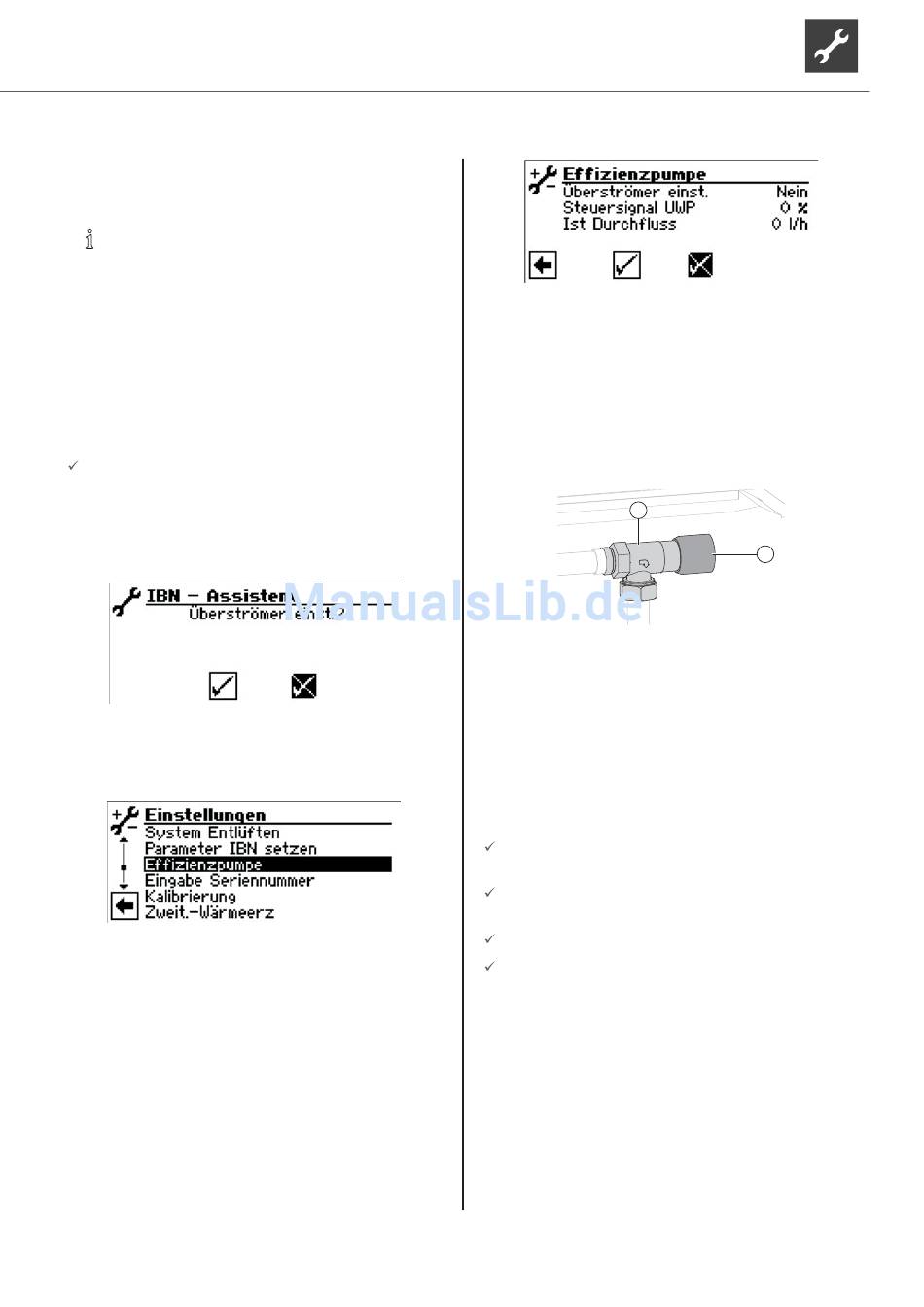

Überströmventil einstellen
HINWEIS
> Die Tätigkeiten in diesem Abschnitt sind nur er-
forderlich bei Reihenspeichereinbindung.
> Arbeitsschritte zügig durchführen, da sonst die
maximale Rücklauftemperatur überschritten
werden kann und die Wärmepumpe auf Hoch-
druckstörung schaltet.
> Drehen des Einstellknopfs am Überströmventil
nach rechts vergrößert den Temperaturunter-
schied (die Spreizung), Drehen nach links ver-
kleinert sie.
Anlage läuft im Heizbetrieb (idealerweise im kalten
Zustand).
Bereits im IBN-Assistenten besteht die Möglichkeit, im
Falle einer Reihenspeichereinbindung das Überströmven-
til entsprechend dem hydraulischen System einzustellen.
IBN-Assistenten bestätigen oder die Einstellung über:
Service >> Einstellungen >> Effizienzpumpe vornehmen:
Der Menüpunkt „Überströmventil einstellen", ist auf
„Nein" voreigestellt. Die Überströmventil-Einstellfunktion
ist deaktiviert.
>
Steuersignal UWP ist die Anzeige der aktuell angefor-
derten Pumpenleistung in %
>
Ist Durchfluss ist der aktuelle Durchfluss (Mess-
genauigkeit +/- 200 l/h)
Technische Änderungen vorbehalten
1.
Überströmventil voll öffnen, Heizkreise schließen
2.
Den Menüpunkt „Überströmventil einstellen" von
„Nein" auf „Ja" stellen, so wird die Umwälzpumpe
mit 100 % angesteuert – die Pumpe fährt hoch.
3.
Ist das Steuersignal UWP 100 % erreicht ist, Über-
strömventil soweit schließen, dass der Nominal-
durchfluss (siehe technische Daten) sichergestellt
werden kann.
1
Überströmventil (1) Einstellknopf (2)
4.
Verlässt man das Menü „Überströmventil einstellen"
bzw. nach spätestens 1 Stunde wechselt die Umwälz-
pumpe wieder in die Standardregelung
5.
Ventile zum Heizkreis öffen.
10 Inbetriebnahme
Relevante Planungsdaten der Anlage sind vollständig
dokumentiert.
Betrieb der Wärmepumpenanlage ist beim zuständi-
gen Energieversorger angezeigt.
Anlage ist luftfrei.
Installationskontrolle nach Grobcheckliste ist erfolg-
reich abgeschlossen.
1.
Sicherstellen, dass folgende Punkte vollständig er-
füllt sind:
>
Rechtsdrehfeld der Lasteinspeisung am Verdichter
liegt vor.
>
Gehäuse mit den Gerätekomponenten ist entspre-
chend dieser Montage- und Bedienungsanleitung auf-
gestellt und montiert.
2
19
