In the interests of user-safety (Required by safety regulations in some countries) the set should be restored
to its original condition and only parts identical to those specified should be used.
Im lnteresse der Benutzersicherheit (erforderliche Sicherheitsregeln in einigen Ländern) muß das Gerät in seinen
Originalzustand gebracht werden. Außerdem dürfen für die spezifizierten Bauteile nur identische Teile verwendet
werden.
SHARP CORPORATION
SERVICE MANUAL
SERVICE-ANLEITUNG

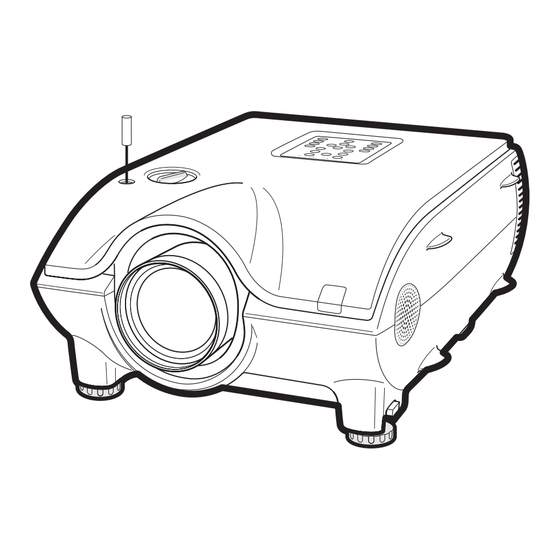

LCD PROJECTOR
LCD PROJEKTOR
MODELS
MODELLE
This document has been published to be used for
after sales service only.
The contents are subject to change without notice.
1
http://www.pureglare.com.au
XG-P20XU
XG-P20XE
XG-P20XD
XG-P20XU
XG-P20XE
XG-P20XD
S51T3XG-P20XU

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sharp XG-P20XU

Inhaltszusammenfassung für Sharp XG-P20XU

  • Seite 1 XG-P20XU XG-P20XE XG-P20XD SERVICE MANUAL SERVICE-ANLEITUNG S51T3XG-P20XU LCD PROJECTOR LCD PROJEKTOR XG-P20XU XG-P20XE MODELS XG-P20XD MODELLE In the interests of user-safety (Required by safety regulations in some countries) the set should be restored to its original condition and only parts identical to those specified should be used.

  • Seite 2: Inhaltsverzeichnis

    XG-P20XU XG-P20XE XG-P20XD CONTENTS Page Page • SPECIFICATIONS ..........3 • BLOCK DIAGRAM ........... 84 • IMPORTANT SERVICE SAFETY • OVERALL WIRING DIAGRAM ......86 NOTES (for USA) ..........4 • DESCRIPTION OF SCHEMATIC DIAGRAM ... 88 • NOTE TO SERVICE PERSONNEL ....5 •...

  • Seite 3: Specifications

    (6 ⁄ ",15 cm), Three BNC-RCA adaptors, Extra air filter, Lens cap, CD-ROM, LCD projector operation manual, LCD projector quick guide, Sharp Advanced Presentation Software operation manual, ID number seal Replacement parts Standard lens unit (CLNS-0236CE01), Lamp unit (Lamp/cage module)(BQC-XGP20X//1), GyroRemote...

  • Seite 4: Important Service Safety Notes (For Usa)

    XG-P20XU XG-P20XE XG-P20XD IMPORTANT SERVICE SAFETY NOTES (for USA) Ë Service work should be performed only by qualified service technicians who are thoroughly familiar with all safety checks and servicing guidelines as follows: » Use an AC voltmeter with sensitivity of 5000 ohm per WARNING volt., or higher, sensitivity to measure the AC voltage...

  • Seite 5: Note To Service Personnel

    XG-P20XU XG-P20XE XG-P20XD NOTE TO SERVICE NOTE POUR LE PERSONNEL PERSONNEL D’ENTRETIEN 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5...
  • Seite 6 éviter une exposition des yeux et la peau (Fig. 1). Note: Please obtain a lens cap before servicing a Remarque: Priére de se procurer un capuchon models XG-P20XU/XE/XD that is received d'optique acant d'entretien un modéle without one. XG-P20XU/XE/XD qui est livré sans.
  • Seite 7 XG-P20XU XG-P20XE XG-P20XD WARNING: High brightness light source, do not stare into the beam of light, or view directly. Be especially careful that children do not stare directly in to the beam of light. WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS UNIT TO MOISTURE OR WET LOCATIONS.

  • Seite 8: Location Of Controls

    XG-P20XU XG-P20XE XG-P20XD Location of Controls Projector Front View TEMPERATURE WARNING LAMP REPLACEMENT indicator indicator POWER indicator GYRO RF indicator VOLUME buttons (-/+) POWER buttons (ON/OFF) MUTE button MENU button LENS button AUTO SYNC button INPUT 1,2,3,4,5 buttons RESIZE button...

  • Seite 9: Remote Control

    XG-P20XU XG-P20XE XG-P20XD Operating the Wireless Mouse Remote Control Remote Control Rear View Front View Function Function button (2) button (1) POINTER button INPUT button RIGHT-CLICK/ LEFT-CLICK/ GYRO ACTIVE UNDO button ENTER button button MENU button POWER button VOLUME/ -/+button...
  • Seite 10 XG-P20XU XG-P20XE XG-P20XD Connection Pin Assignments INPUT 1 RGB and OUTPUT (INPUT 1, 2) Signal Ports: 15-pin Mini D-sub female connector RGB Input Analog 1.Video input (red) 8.Earth (blue) 2.Video input 9.Not connected (green/sync on green) 10.GND 3.Video input (blue) 11.GND...
  • Seite 11 XG-P20XU XG-P20XE XG-P20XD Dimensions Rear View Side View Top View Side View (155) (26.5) (319) (3.5) (23) Front View (34) (248) Bottom View Units: inches (mm) http://www.pureglare.com.au...

  • Seite 12: Removing Of Major Parts

    XG-P20XU XG-P20XE XG-P20XD REMOVING OF MAJOR PARTS 1. Removing the top cover and lens cover. 1-1. Remove the two screws and detach the lens cover. 1-2. Hold the lens top cover and tilt it up until its back end alone stays hooked. Then slide and detach the top cover.
  • Seite 13 XG-P20XU XG-P20XE XG-P20XD 2. Removing the Intake cover and lamp unit. 2-1. Detach the intake cover. 2-2. Loosen the screw and slide the lamp cover out of position. 2-3. Remove the three screws and lift the lamp unit out of position.
  • Seite 14 XG-P20XU XG-P20XE XG-P20XD 4. Removing the top panel. 4-1. Remove the five screws. 4-2. Remove the four screws. 4-3. Press on both sides of the set and undo the hooks. Lift the top body with lens shift knob and disconnect the two connectors.
  • Seite 15 XG-P20XU XG-P20XE XG-P20XD 5. Removing the PWB unit. 5-1. Undo the top hooks and detach the GYRO PWB. 5-2. Disconnect the connectors from the GYRO PWB. 5-3. Remove the five screws and detach the PC I/F unit. 5-4. Disconnect the five connectors.
  • Seite 16 XG-P20XU XG-P20XE XG-P20XD Reassembling precautions 5-9. Fit part a of the input PWB to the slit of the bottom cover. 5-10. Align the input PWB’s shield with the top of the AC inlet shield (b). 5-11. Before tightening up the screws (5-7) as well as the screws and hex nuts (5-8), move the PWB unit forward enough (c).
  • Seite 17 XG-P20XU XG-P20XE XG-P20XD 6. Removing the power / ballast / sound-out / bimetal unit assembly. 6-1. Remove the screw and disconnect the grounding wire from the shield case of the power/ballast unit. 6-2. Disconnect the connectors from the sound out PWB.
  • Seite 18 XG-P20XU XG-P20XE XG-P20XD 7. Removing the optical mechanism unit 7-1. Remove the two screws off the optical mechanism intake fan. 7-2. Remove the eight screws and take out the optical mechanism unit. 7-3. Remove the screw and disconnect the grounding wire.

  • Seite 19: Resetting The Total Lamp Timer

    · Clogged air filter. · Clean the filter. · Cooling fan breakdown. · Take the projector to your nearest Au- · Internal circuit failure. thorized Sharp Industrial LCD Products Dealer or Service Center for repair. LAMP REPLACE- The lamp does · Burnt-out lamp.

  • Seite 20: The Optical Unit Outline

    XG-P20XU XG-P20XE XG-P20XD THE OPTICAL UNIT OUTLINE Layout of the optical system Note: Layout for positioning the optical system. Projection Lens 1/2λ plate + polarizing plate 1/2λ plate Sapphire glass Sapphire glass Polarizing plate Polarizing plate Incident polarizing plate B...

  • Seite 21: Convergence And Focus Adjustment

    XG-P20XU XG-P20XE XG-P20XD CONVERGENCE AND FOCUS ADJUSTMENT » Start the convergence and focus adjustments with the top cabinet and the LCD cover removed but the power on. Use the remote control to adjust the image. Take the follow- ing procedures.

  • Seite 22: Top View

    XG-P20XU XG-P20XE XG-P20XD Notes : 1 The eccentric cam is used for convergence adjustment. This means that the cam’s turning and the linear movement are not always uniform. 2 This model is not equipped with the LCD image adjustment mechanism. This is because the dichroic prism is used for image formation.
  • Seite 23 XG-P20XU XG-P20XE XG-P20XD Convergence and Focus Adjustments at a Glance Adjustment directions Adjustment Direction Definition Direction of LCD panel X direction LCD right and left Convergence Y direction LCD top and bottom θZ direction Rotation around Z axis LCD turning axis...
  • Seite 24 XG-P20XU XG-P20XE XG-P20XD Replacing the G-LCD and B-LCD panels With the top cabinet removed (1) Disconnect the LCD flat cable from the output PWB connector. (2) Remove the lock screws "b" and "c". Detach the R/B adjusting plate or the G adjusting plate together with the LCD panel.
  • Seite 25 XG-P20XU XG-P20XE XG-P20XD Replacing the R-LCD panel (1) Disconnect the LCD flat cable from the output PWB connector. <Figure 1> (2) Remove the two screws "A". (3) Lift and detach the plate "B" together with the incident light deflection plate.
  • Seite 26 XG-P20XU XG-P20XE XG-P20XD Adjusting the optical axis of the mirrors (M1, M5 and M6) The optical axis must be readjusted if an eclipse happens with the R. G or B mirrors. Generally speaking, this adjustment is needed when any of the internal optical components has been replaced.
  • Seite 27 XG-P20XU XG-P20XE XG-P20XD Adjusting the lamp duct. Lock screws Lamp duct Adjustment procedure reguired when the lamp has been replaced and you can see ununifomity. (Case of Right and Left have ununifomity on the screen) (1) Let the lamp light up.

  • Seite 28: Electrical Adjustment

    XG-P20XU XG-P20XE XG-P20XD ELECTRICAL ADJUSTMENT Hook up a signal generator, or a DOSV or Mac personal computer to the projector in order to feed the signals specified in the Adjusting conditions. Adjusting point Adjusting conditions Adjusting procedure » Make the following settings: EEPROM 1.
  • Seite 29 XG-P20XU XG-P20XE XG-P20XD Adjusting point Adjusting conditions Adjusting procedure » Adjust the PSIG waveform to the one shown below. P SIGNAL 1. Connect the oscilloscope to TP1102 for red. 2. Make the following choice: Group : OUTPUT 2 PSIG Subject : PSIG-H : PSIG-L 2.5V DC...
  • Seite 30 XG-P20XU XG-P20XE XG-P20XD Adjusting point Adjusting conditions Adjusting procedure » Adjust the R1-BLK and B1-BLK data for the black RGB white 1. Feed the 32-step gray scale balance signal (XGA 60Hz). balance on the gray scale. Then adjust the R1-...
  • Seite 31 XG-P20XU XG-P20XE XG-P20XD Adjusting point Adjusting conditions Adjusting procedure » Using the control switches or the remote controller 1. Feed the split color bar sig- NTSC color nal. buttons, adjust the difference between the 100% saturation level white portion and the red portion to 0.25 ±0.02 Vp-p.
  • Seite 32 XG-P20XU XG-P20XE XG-P20XD Adjusting point Adjusting conditions Adjusting procedure » Using the control switches or the remote controller DVD Brighthess 1. Feed the color bar signal of buttons, adjust the setting until the black sig- the 480I component signal nal(0%) becomes bit-less.
  • Seite 33 XG-P20XU XG-P20XE XG-P20XD Adjusting point Adjusting conditions Adjusting procedure » In the process mode and select L1. Check the color Color system 1. Receive the color bar sig- performance nal. and tint. check » In the process mode and select L2. Check the pic- Video system 1.

  • Seite 34: Servicing Precautions

    XG-P20XU XG-P20XE XG-P20XD ADJUSTING THE PC INTERFACE (CPCi-0054CE01/02. PC I/F Unit) 1.The initialization of the set. 1) Press the S2601 switch to go to the process mode. 2) Perform S1 of the SSS menu. (S1 initializes only a PC I/F board. Don’t perform S2 because adjustment data except for the PC board are initialized.
  • Seite 35 XG-P20XU XG-P20XE XG-P20XD ADJUSTMENT PROCESS MENU LIST P20X( OUTPUT1 OUTPUT2 OUTPUT3 VIDEO1 VIDEO2 NOKO LINE PATTERN CVIC LENS SPECIAL Each menu list OUTPUT1 OUTPUT2 R-BRIGHT R1-BLK PSIG-H G-BRIGHT R1-GAIN PSIG-L B-BRIGHT G1-BLK R2-BLK G1-GAIN G2-BLK B1-BLK B2-BLK B1-GAIN OUTPUT3 VIDEO...

  • Seite 36: Trouble Shooting Table

    XG-P20XU XG-P20XE XG-P20XD TROUBLE SHOOTING TABLE Checking the PWB performance Video input in trouble RGB input in trouble Through-output in trouble Remote control in trouble Go to "Checking the video unit Feed test pattern signal from Through-output circuit in Go to "Checking the remote circuit".
  • Seite 37 XG-P20XU XG-P20XE XG-P20XD TROUBLE SHOOTING TABLE (Continued) Checking the video system Is the lamp on? Go to "Lamp fails to light-up". Is specified voltage fed to EA connectors? Check the power circuit and its parts. Are there signal inputs at pins (9),...
  • Seite 38 XG-P20XU XG-P20XE XG-P20XD TROUBLE SHOOTING TABLE (Continued) Checking RGB signal output circuit Are there RGB input waveforms at pins (1), (3) and (5) of IC4301? Check the IC3302 of input unit and its peripheral circuits. Are there output waveforms at pins...
  • Seite 39 XG-P20XU XG-P20XE XG-P20XD TROUBLE SHOOTING TABLE (Continued) No or unusual Y signal Is there Y signal input at pin (84) of IC4502? Check IC4502 and its peripheral circuits. Is there Y signal output at pin (7) of IC4501? Check IC4501 and its peripheral circuits.
  • Seite 40 XG-P20XU XG-P20XE XG-P20XD TROUBLE SHOOTING TABLE (Continued) Checking the output PWB unit Are there signal inputs at SC8405, SC8502, SC8404? Are voltages applied to EA connectors? If there is no signal at EA If there is no signal at P4302,...
  • Seite 41 XG-P20XU XG-P20XE XG-P20XD TROUBLE SHOOTING TABLE (Continued) No audio output Are there audio signal inputs at pins (2) and (23) of IC331? Check the input, the switching circuit of IC461 ~ IC464, and their peripheral circuit. Are there audio signal outputs at pins...
  • Seite 42 XG-P20XU XG-P20XE XG-P20XD TROUBLE SHOOTING TABLE (Continued) Power on Is the right input selected? Select the right input with remote control. Are the PC, video and LCP cables as specified and properly connected? Use the right cables or reconnect the cables.
  • Seite 43 XG-P20XU XG-P20XE XG-P20XD TROUBLE SHOOTING TABLE (Continued) Lamp fails to light-up Turn on the power switch. Is discharging sound heard from the lamp? Is the lamp out of socket? Is the ballast cooling fan running? Replace the Reconnect the lamp.

  • Seite 44: Technische Daten

    GyroRemote-Fernbedienung,Vier Batterien der Größe AAA,Netzkabel (1,8 m),RGB-Kabel (3 m),USB-Maus-Steuerungskabel (1 m),Computer-Audiokabel (3 m),ø 2,5 –ø 3,5 mm Fernbedienungskabel (15 cm),Drei BNC/RCA-Adapter,Ersatz-Luftfilter,Objektivkappe, CD-ROM,Bedienungsanleitung für LCD-Projektor,Kurzanleitungen für LCD-Projektor, Anleitung für die Sharp Advanced Presentation Software,Aufkleber für ID-Nummer Ersatzteile Standard-Objectiv (CLNS-0236CE01),Lampensatz (Lampe/Käfigmodul)(BQC-XGP20X//1), GyroRemote-Fernbedienung ( RRMCG1631CESA für XG-P20XU, RRMCG1653CESA für...

  • Seite 45: Hinweise Für Das Wartungspersonal

    XG-P20XU XG-P20XE XG-P20XD HINWEIS FÜR DAS WARTUNGSPERSONAL 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 Ë...

  • Seite 46: Lage Der Bedienelemente

    XG-P20XU XG-P20XE XG-P20XD Lage der Bedienelemente Projektor Vorderansicht Lampe Austausch-Anzeige Temperaturwarnanzeige Gyro- Fernbedienungsanzeige Betriebsanzeige (GYRO RF) Netz-Tasten (ON/OFF) Lautstärke-Tasten (VOLUME -/+) Stummschaltungs-Taste (MUTE) Menü-Taste (MENU) Objektiv-Taste (LENS) Auto-Synchron-Taste (AUTO SYNC) Eingangs-Tasten 1,2,3,4,5 (INPUT) Größe-Taste (RESIZE) Lernen-Taste (LEARN) GAMMA-Taste Schwarzbild-Taste (BLACK SCREEN)

  • Seite 47: Betrieb Mit Der Drahtlosen Maus-Fernbedienung

    XG-P20XU XG-P20XE XG-P20XD Betrieb mit der drahtlosen Maus-Fernbedienung GyroRemote-Fernbedienung Ansicht von hinten Vorderansicht LED-Anzeige Funktions- Funktions- Taste (1) Taste (2) Zeiger-Taste Eingangs-Taste (POINTER) (INPUT) Gyro-Aktivieren- Linke Klick-/ Rechte Klick-/ Taste Eingabe-Taste Storno-Taste (GYRO ACTIVE) (L-CLICK/ENTER) (R-CLICK/UNDO) Menü -Taste (MENU) Betriebstaste (POWER) Lautstärke-Taste/-/+...

  • Seite 48: Pinbelegung

    XG-P20XU XG-P20XE XG-P20XD Pinbelegung INPUT 1 RGB- und OUTPUT (INPUT 1, 2)-Signalanschl üsse: 15-Pin Mini-D-Sub-Buchse RGB-Eingang Analog 1. Videoeingang (rot) 9. Nicht angeschlossen 10. MASSE 2. Videoeingang 11. MASSE (Grün/Sync. auf Grün) 3. Videoeingang (blau) 12. Bi-direktionale Daten 4. Reserveeingang 1 13.

  • Seite 49: Abmessungen

    XG-P20XU XG-P20XE XG-P20XD Abmessungen Ansicht der Rückseite Seitenansicht Ansicht von oben Seitenansicht 26,5 Ansicht von vorne Ansicht von unten Einheit:mm http://www.pureglare.com.au...

  • Seite 50: Entfernen Der Hauptteile

    XG-P20XU XG-P20XE XG-P20XD ENTFERNEN DER HAUPTTEILE 1. Entfernen des oberen Gerätedeckels und des Objektiv-Abdeckungsrings 1-1. Die beiden Schrauben losdrehen und den Objektiv-Abdeckungsring abnehmen. 1-2. Den oberen Gerätedeckel festhalten und nach oben kippen, bis das hintere Ende in geneigter Stellung stehenbleibt. Danach den Gerätedeckel abschieben und entfernen. Nun den Objektivverschluß abnehmen.

  • Seite 51: Entfernen Der Luftansaugabdeckung Und Der Lampeneinheit

    XG-P20XU XG-P20XE XG-P20XD 2. Entfernen der Luftansaugabdeckung und der Lampeneinheit 2-1. Die Luftansaugabdeckung abnehmen. 2-2. Die Schraube losdrehen und die Lampenabdeckung abschieben. 2-3. Die drei Schrauben losdrehen und die Lampe herausnehmen. 3. Entfernen des hinteren Gehäuseteils 3-1. Die sechs Schrauben vom Anschlußgbrett am hinteren Gehäuseteil losdrehen.
  • Seite 52 XG-P20XU XG-P20XE XG-P20XD 4. Entfernen des oberen Gerätedeckels 4-1. Die fünf Schrauben losdrehen. 4-2. Die vier Schrauben losdrehen. 4-3. An beiden Seiten des Gerätes hineindrücken und die Haken lösen. Den oberen Gerätedeckel mit dem Objektivschalthebel hochheben und die beiden Stecker abziehen.

  • Seite 53: Entfernen Der Platineneinheit

    XG-P20XU XG-P20XE XG-P20XD 5. Entfernen der Platineneinheit 5-1. Die oberen Haken lösen und die GYRO-Platine entfernen. 5-2. Die Anschlußstecker von der GYRO-Platine abziehen. 5-3. Die fünf Schrauben losdrehen und die PC-Schnittstelleneinheit abnehmen. 5-4. Die fünf Stecker abziehen. 5-5. Die beiden Schrauben losdrehen und die Ausgangs-Hilfsplatine entfernen.

  • Seite 54: Vorsichtsmaßnahmen Beim Einbau

    XG-P20XU XG-P20XE XG-P20XD Vorsichtsmaßnahmen beim Einbau 5-9. Das Teil a der Eingangsplatine in den Schlitz der unteren Abdeckung einstecken. 5-10. Die Abschirmung der Eingangsplatine mit der Oberseite der Netzeingangsabschirmung (b) ausrichten. 5-11. Vor dem Festziehen der Schrauben (5-7) sowie der Schrauben und Sechskantmuttern (5-8) ist die Platineneinheit ausreichend nach vorne zu schieben (c).

  • Seite 55: Entfernen Der Netz/Ballast/Tonausgang/Bimetalleinheit

    XG-P20XU XG-P20XE XG-P20XD 6. Entfernen der Netz/Ballast/Tonausgang/Bimetalleinheit 6-1. Die Schraube losdrehen, dann das Erdungskabel vom Abschirmgehäuse der Netz/Ballast-Einheit abziehen. 6-2. Die Stecker von der Tonausgangsplatine abziehen. 6-3. Die Bimetall-Steckdose herausnehmen. 6-4. Die beiden Schrauben losdrehen, dann die Lampenfassung entfernen. 6-5. Die drei Schrauben losdrehen, dann das Netzteil entfernen.

  • Seite 56: Entfernen Der Optik-Mechanismuseinheit

    XG-P20XU XG-P20XE XG-P20XD 7. Entfernen der Optik-Mechanismuseinheit 7-1. Die beiden Schrauben vom Ansauggebläse der Optik-Mechanismuseinheit losdrehen. 7-2. Die acht Schrauben losdrehen, dann die Optik-Mechanismuseinheit herausnehmen. 7-3. Die Schraube losdrehen und das Erdungskabel anschließen. 7-4. Den Stecker abziehen und die Netzeingangseinheit herausnehmen.

  • Seite 57: Rückstellen Des Lampenbetriebszeit-Timers

    Gerät ist zu hoch. • Luftfilter verstopft. • Den Filter reinigen. • Kühlventilator beschädigt. • Den Projektor zu einem von Sharp • Interne Schaltkreise autorisierten Händler für LCD-Projektoren beschädigt. oder dem Kundendienst zur Reparatur geben. • Ausgebrannte Lampe.

  • Seite 58: Übersicht Der Optikeinheit

    XG-P20XU XG-P20XE XG-P20XD ÜBERSICHT DER OPTIKEINHEIT Übersicht des optischen Systems Hinweis: Anordnung der Bauteile im optischen System Projektionsobjektiv 1/2λ-Platte 1/2λ-Platte + Polarisationsplatte Saphirglas Saphirglas Polarisationsplatte Polarisationsplatte Polarisatorplatte B für einfallendes Licht Polarisatorplatte R für einfallendes Licht Zweifarbige Beschichtung Zweifarbige Beschichtung (R-Übertragung)

  • Seite 59: Einstellung Von Konvergenz Und Brennpunkt

    XG-P20XU XG-P20XE XG-P20XD EINSTELLUNG VON KONVERGENZ UND BRENNPUNKT » Bei eingeschaltetem Gerät, entferntem oberen Gehäuseteil und abgenommenen LCD- Abdeckungen mit den Konvergenz- und Brennpunkteinstellungen beginnen. Das Bild wird mit der Fernbedienung eingestellt. Es sind die folgenden Bedienschritte auszuführen: 1. Fokussieren des Projektionsobjektivs (A) Auswechseln aller 3 Flüssigkristallanzeigen (LCD)

  • Seite 60: Konvergenz- Und Brennpunkt-Einstellmechanismus

    XG-P20XU XG-P20XE XG-P20XD (B) Konvergenzeinstellung » Für diese Einstellung ist ein Kreuzschraffier-Muster zu benutzen. Die Einstellung ist ausschließlich für die G-Farbe und die zutreffende Farbe. (1) Die Konvergenz-Sicherungsschraube “d” lockern. (2) Die Konvergenz-Sicherungsschraube “d” lockern. (3) Schließlich die Konvergenz-Sicherungsschraube “d” festziehen.

  • Seite 61: Konvergenz- Und Brennpunkteinstellungen Auf Einen Blick Einstellrichtungen

    XG-P20XU XG-P20XE XG-P20XD Konvergenz- und Brennpunkteinstellungen auf einen Blick Einstellrichtungen Einstellung Richtung Definition Richtung der LCD-Anzeige X-Richtung LCD rechts und links Konvergenz Y-Richtung LCD oben und unten θZ-Richtung Drehung um die Z-Achse LCD-Drehachse Z-Richtung LCD, optische Achse θX-Richtung Drehung um die X-Achse...

  • Seite 62: Auswechseln Der G-Lcd- Und B-Lcd-Tafeln

    XG-P20XU XG-P20XE XG-P20XD Auswechseln der G-LCD- und B-LCD-Tafeln Bei entferntem oberen Gehäuseteil (1) Das LCD-Flachkabel vom Stecker der Ausgangsplatine abziehen. (2) Die Schrauben “b” und “c” losdrehen. Die R/B-Einstellscheibe oder die G-Einstellscheibe zusammen mit der LCD-Tafel abnehmen. (3) Die LCD-Tafel von der Einstellscheibe trennen.

  • Seite 63: Auswechseln Der R-Lcd-Tafel

    XG-P20XU XG-P20XE XG-P20XD Auswechseln der R-LCD-Tafel (1) Das LCD-Flachkabel vom Ausgangsplatinenstecker abziehen. <Abbildung 1> (2) Die beiden Schrauben "A" losdrehen. (3) Die Platte "B" zusammen mit der Einfallslicht-Abdeckplatte anheben und entfernen. <Abbildung 2> (4) Die vier Schrauben "C" losdrehen, dann die Einheiten "D" und "E" voneinander trennen.

  • Seite 64: Einstellung Der Optischen Achse Der Spiegel (M1, M5 Und M6)

    XG-P20XU XG-P20XE XG-P20XD Einstellung der optischen Achse der Spiegel (M1, M5 und M6) Die optische Achse muß nachjustiert werden, wenn mit den R-, G- oder B-Spiegeln eine Verdunkelung auftritt. Im allgemeinen wird diese Einstellung erforderlich, wenn irgendeine zur Optik zählende Komponente ausgewechselt wird.
  • Seite 65 XG-P20XU XG-P20XE XG-P20XD Einstellen des Glühlampenschachts. Sicherungsschrauben Glühlampenschacht Diese Einstellung ist erforderlich, nachdem die Glühlampe ersetzt wurde und eine ungleichmäßige Abbildung erhalten wird (rechte und linke Seite am Bildschirm weisen eine Ungleichmäßigkeit auf). (1) Die Glühlampe einschalten. (2) Ein Signal für das weiße Testmuster mit 100% zuführen.

  • Seite 66: Elektrische Einstellung

    XG-P20XU XG-P20XE XG-P20XD ELEKTRISCHE EINSTELLUNG Einen Signalgenerator, PC oder Macintosh-Computer am Projektor anschließen, um die in den Einstellbedingungen spezifizierten Signale zuzuführen. Einstellposition Einstellbedingung Einstellverfahren » Folgende Einstellungen vornehmen: EEPROM- 1. Den Netzschalter Initialisierung S2601 drücken, um den Verarbeitungsmodus einschalten und das Gerät abzurufen, und um S2 und S4 im SSS-Menü...
  • Seite 67 XG-P20XU XG-P20XE XG-P20XD Einstellposition Einstellbedingung Einstellverfahren » Die PSIG-Wellenform so einstellen, daß sie der P-SIGNAL 1. Das Oszilloskop untenstehenden Abbildung entspricht. anschließen an TP1102 für Rot. 2. Die folgende Wahl treffen. PSIG Gruppe : OUTPUT 2 Gegenstand : PSIG-H 2,5VGleichspannung...
  • Seite 68 XG-P20XU XG-P20XE XG-P20XD Einstellposition Einstellbedingung Einstellverfahren » Die Daten für R1-BLK und B1-BLK für den RGB- 1. Das Grauskalensignal (32 Weißbalance Abstufungen) zuführen Schwarzabgleich an der Grauskala einstellen. (XGA 60Hz). Danach die Daten für R1-GAIN und B1-GAIN für Gruppe : OUTPUT 1 den Mitte-/Weißabgleich an der Grauskala...
  • Seite 69 XG-P20XU XG-P20XE XG-P20XD Einstellposition Einstellbedingung Einstellverfahren » Die Differenz (100%) des Weiß- und Rotanteils auf NTSC- 1. Das Trennfarbbalkensignal 0,25 ±0,02 Vs-s einstellen. Hierfür die Farbsättigungspegel zuführen. Gruppe : VIDEO 1 Regelschalter oder die Tasten auf der Gegenstand : N-COLOR Fernbedienung betätigen.
  • Seite 70 XG-P20XU XG-P20XE XG-P20XD Einstellposition Einstellbedingung Einstellverfahren » Die Regelschalter oder die Fernbedienungstasten DVD-Helligkeit 1. Das Farbbalken-Signal des Komponentensignals 480I verwenden und Einstellung vornehmen, bis das an der Eingangsklemme Schwarzsignal (0%) bitlos erscheint. BNC G(Y) zuführen. 2. Den nachfolgenden Gegenstand wählen:...
  • Seite 71 XG-P20XU XG-P20XE XG-P20XD Einstellposition Einstellbedingung Einstellverfahren » Im Verarbeitungsmodus L1 anwählen. Die Farbe Leistungsprüfung 1. Das Farbbalkensignal des Farbsystems empfangen. und die Tönung überprüfen. » Im Verarbeitungsmodus L2 anwählen. Die Farbe Leistungsprüfung 1. Das Monoskopsignal des Videosystems empfangen. und die Tönung überprüfen.

  • Seite 72: Einstellen Und Überprüfen Des Pegels

    XG-P20XU XG-P20XE XG-P20XD EINSTELLUNG DER PC-SCHNITTSTELLE (CPCi-0054CE01/02. PC I/F Einheit) 1. Initialisierung des Geräts. 1) Den S2601-Schalter drücken, um den Prozeßmodus zu aktivieren. 2) S1 des SSS-Menüs durchführen. (Mit S1 wird nur die PC I/F-Platine initialisiert. S2 darf nicht durchgeführt werden, da hierdurch die Einstelldaten mit Ausnahme der PC-Platine initialisiert werden.

  • Seite 73: Einstellungsmenüliste

    XG-P20XU XG-P20XE XG-P20XD EINSTELLUNGSMENÜLISTE P20X( OUTPUT1 OUTPUT2 OUTPUT3 VIDEO1 VIDEO2 NOKO LINE PATTERN CVIC LENS SPECIAL Jede Menüliste OUTPUT1 OUTPUT2 R-BRIGHT R1-BLK PSIG-H G-BRIGHT R1-GAIN PSIG-L B-BRIGHT G1-BLK R2-BLK G1-GAIN G2-BLK B1-BLK B2-BLK B1-GAIN OUTPUT3 VIDEO G-BRIGHT NTSC-H CB-OFFSET PICTURE...

  • Seite 74: Fehlersuchtabelle

    XG-P20XU XG-P20XE XG-P20XD FEHLERSUCHTABELLE Überprüfung der Platinenleistung Gestörter Durchgangs- Gestörter Videoeingang. Gestörte RGB-Eingabe. Fernbedienungskabel defekt. Ausgang. Zum Abschnitt "Überprüfung Zum Abschnitt "Prüfung des Ein Mustersignal vom PC Gestörter Durchgangs- des Fernbedienungs- Videoschaltkreises" zuführen. Ausgangsschaltkreis. Schaltkreises" weitergehen. weitergehen. Wurde zwischen PC und...

  • Seite 75: Überprüfung Des Videosystems

    XG-P20XU XG-P20XE XG-P20XD FEHLERSUCHTABELLE (Fortsetzung) Überprüfung des Videosystems Nein Leuchtet die Lampe? Zum Abschnitt “Lampe leuchtet nicht auf” weitergehen. Nein Wird die vorgeschriebene Spannung den EA-Anschlüssen zugeführt? Den Netzschaltkreis und seine zugehörigen Bauteile überprüfen. Nein Liegen Eingangssignale an den Stiften...

  • Seite 76: Überprüfung Des Rgb-Ausgangssignalkreises

    XG-P20XU XG-P20XE XG-P20XD FEHLERSUCHTABELLE (Fortsetzung) Überprüfung des RGB-Ausgangssignalkreises Nein Liegen an den Stiften (1), (3) und (5) von IC4301 RGB Eingang- Wellenformen an? IC3302 der Eingangseinheit und seine Peripherieschaltkreise überprüfen. Liegen an den Stiften (16), (18) und Nein (20) von IC4301...
  • Seite 77 XG-P20XU XG-P20XE XG-P20XD FEHLERSUCHTABELLE (Fortsetzung) Kein oder ungewöhnliches Y-Signal Nein Liegen Y-Eingangssignale am Stift (84) von IC4502 an? IC4502 und seine Peripherieschaltkreise überprüfen. Nein Liegen Y-Ausgangssignale am Stift (7) von IC4501 an? IC4501 und seine peripheren Schaltkreise überprüfen. Nein Liegen Y-Ausgangssignale am Stift...

  • Seite 78: Überprüfung Der Ausgangsplatine

    XG-P20XU XG-P20XE XG-P20XD FEHLERSUCHTABELLE (Fortsetzung) Überprüfung der Ausgangsplatine Liegen Eingangssignale an Nein Nein SC8405, SC8502 und SC8404 an? Wird den EA-Steckern Spannung zugeführt? Wenn keine Signale am EA- Falls an P4302, P4303 und Steckverbinder oder SC8404, P4301 kein Signal anliegt, Zum SC8405 und SC8502 anliegen, Abschnitt "Überprüfung des...

  • Seite 79: Überprüfung Des Netzgeräts

    XG-P20XU XG-P20XE XG-P20XD FEHLERSUCHTABELLE (Fortsetzung) Kein Ton Liegen Audio-Ausgangssignale an Nein den Stiften (2) und (23) von IC331 Den Eingangsschaltkreis, den Umschalt-Schaltkreis von IC461 bis IC464 und ihre Peripherieschaltkreise überprüfen. Nein Liegen Audio-Ausgangssignale an den Stiften (1) und (2) von P301 an?

  • Seite 80: Gerät Eingeschaltet

    XG-P20XU XG-P20XE XG-P20XD FEHLERSUCHTABELLE (Fortsetzung) Gerät eingeschaltet Nein Wurde der korrekte Eingang gewählt? Den korrekten Eingang mit der Fernbedienung anwählen Entsprechen die PC-, Video- und Nein LCP-Kabel den Spezifikationen und sind diese richtig angeschlossen? Die korrekten Kabel benutzen oder erneut anschließen...

  • Seite 81: Die Lampe Leuchtet Nicht

    XG-P20XU XG-P20XE XG-P20XD FEHLERSUCHTABELLE (Fortsetzung) Die Lampe leuchtet nicht Den Netzschalter einschalten. Wird in der Lampe ein Entladegeräusch erzeugt? Nein Sitzt die Lampe nicht in ihrer Fassung? Nein Nein Läuft das Ballast-Kühlgebläse? Die Lampe wieder in die Die Lampe Fassung ersetzen.

  • Seite 82: Chassis Layout / Chassis-Anordnung

    XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD CHASSIS LAYOUT / CHASSIS-ANORDNUNG http://www.pureglare.com.au...

  • Seite 83: Block Diagram

    XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD BLOCK DIAGRAM / BLOCKSCHALTBILD http://www.pureglare.com.au...

  • Seite 84: Overall Wiring Diagram

    XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD OVERALL WIRING DIAGRAM / GESAMTSCHALTPLAN http://www.pureglare.com.au...

  • Seite 85: Description Of Schematic Diagram

    XG-P20XU XG-P20XE XG-P20XD DESCRIPTION OF BESCHREIBUNG DES SCHEMATIC DIAGRAM SCHEMATISCHEN SCHALTPLANS VOLTAGE MEASUREMENT CONDITION: SPANNUNGSMESSUNGEN: 1. Voltages at test points are measured at the 1. Spannungen an den Prüfpunkten werden bei einer Netzspannung von 220V gemessen, Signale werden supply voltage of AC 220V. Signals are fed by a für die Wartung mit einem Farbbalken-Signal generator...

  • Seite 86: Wellenformen

    XG-P20XU XG-P20XE XG-P20XD WAVEFORMS / WELLENFORMEN (R), TP1101 (G), TP1201 (B), TP1301 P-SiG H :5µsec/div H :5µsec/div H :5µsec/div H :10µsec/div V :2V/div V :2V/div V :2V/div V :2V/div (R), Pin 10 of SC8405 (G), Pin 6 of SC8405 (B), Pin 2 of SC8405 Q5302 H :5µsec/div...
  • Seite 87 XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD Ë SIGNAL UNIT / SIGNALEINHEIT-1/3 http://www.pureglare.com.au...
  • Seite 88 XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD Ë SIGNAL UNIT / SIGNALEINHEIT-2/3 http://www.pureglare.com.au...
  • Seite 89 XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD Ë SIGNAL UNIT / SIGNALEINHEIT-3/3 http://www.pureglare.com.au...
  • Seite 90 XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD Ë OUTPUT UNIT / AUSGANGSEINHEIT-1/7 http://www.pureglare.com.au...
  • Seite 91 XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD Ë OUTPUT UNIT / AUSGANGSEINHEIT-2/7 http://www.pureglare.com.au...
  • Seite 92 XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD Ë OUTPUT UNIT / AUSGANGSEINHEIT-3/7 http://www.pureglare.com.au...
  • Seite 93 XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD Ë OUTPUT UNIT / AUSGANGSEINHEIT-4/7 http://www.pureglare.com.au...
  • Seite 94 XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD Ë OUTPUT UNIT / AUSGANGSEINHEIT-5/7 http://www.pureglare.com.au...
  • Seite 95 XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD Ë OUTPUT UNIT / AUSGANGSEINHEIT-6/7 http://www.pureglare.com.au...
  • Seite 96 XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD Ë OUTPUT UNIT / AUSGANGSEINHEIT-7/7 http://www.pureglare.com.au...
  • Seite 97 XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD Ë INPUT UNIT / EINGANGSEINHEIT-1/2 http://www.pureglare.com.au...
  • Seite 98 XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD Ë INPUT UNIT / EINGANGSEINHEIT-2/2 http://www.pureglare.com.au...

  • Seite 99: Ë Output Sub Unit / Ausgangs-Hilfseinheit

    XG-P20XU XG-P20XE XG-P20XD Ë OUTPUT SUB UNIT / AUSGANGS-HILFSEINHEIT http://www.pureglare.com.au...

  • Seite 100: Ë Dc/Dc Converter Unit / Dc/Dc-Konverterseinheit

    XG-P20XU XG-P20XE XG-P20XD Ë DC/DC CONVERTER UNIT / DC/DC-KONVERTERSEINHEIT http://www.pureglare.com.au...

  • Seite 101: Ë Sound Out Unit / Tonausgangseinheit

    XG-P20XU XG-P20XE XG-P20XD Ë SOUND OUT UNIT / TONAUSGANGSEINHEIT http://www.pureglare.com.au...

  • Seite 102: Ë R/C Receiver Unit / Fernbedienungseinheit

    XG-P20XU XG-P20XE XG-P20XD Ë R/C RECEIVER UNIT / FERNBEDIENUNGSEINHEIT http://www.pureglare.com.au...
  • Seite 103 XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD Ë OPERATION KEY UNIT / BEDIENUNGSTASTENEINHEIT http://www.pureglare.com.au...
  • Seite 104 XG-P20XU XG-P20XU XG-P20XE XG-P20XE XG-P20XD XG-P20XD Ë POWER / AC INLET UNIT NETZEINHEIT / NETZEINGANGSEINHEIT http://www.pureglare.com.au...

  • Seite 105: Printed Wiring Board Assemblies/ Leiterplatteneinheiten

    XG-P20XU XG-P20XE XG-P20XD PRINTED WIRING BOARD ASSEMBLIES/ LEITERPLATTENEINHEITEN Signal Unit (Wiring Side)/ Signaleinheit (Leiterbahnseite) Signal Unit (Component Side)/ Signaleinheit (Bestückungsseite) http://www.pureglare.com.au...
  • Seite 106 XG-P20XU XG-P20XE XG-P20XD Input Unit (Wiring Side)/ Eingangseinheit (Leiterbahnseite) Input Unit (Component Side)/ Eingangseinheit (Bestückungsseite) http://www.pureglare.com.au...
  • Seite 107 XG-P20XU XG-P20XE XG-P20XD R/C Receiver Unit (Wiring Side)/ Fernbedienungseinheit (Leiterbahnseite) Output Unit (Wiring Side)/ Ausgangseinheit (Leiterbahnseite) http://www.pureglare.com.au...
  • Seite 108 XG-P20XU XG-P20XE XG-P20XD R/C Receiver Unit (Component Side)/ Fernbedienungseinheit (Bestückungsseite) Output Unit (Component Side)/ Ausgangseinheit (Bestückungsseite) http://www.pureglare.com.au...
  • Seite 109 XG-P20XU XG-P20XE XG-P20XD Output Sub Unit (Wiring Side)/ Ausgangs-Hilfseinheit(Leiterbahnseite) Sound Out Unit (Wiring Side)/ Tonausgangseinheit (Leiterbahnseite) Power Sub Unit (Wiring Side)/ Netz-Hilfseinheit (Leiterbahnseite) Power Unit (Wiring Side)/ Netzeinheit (Leiterbahnseite) http://www.pureglare.com.au...
  • Seite 110 XG-P20XU XG-P20XE XG-P20XD Output Sub Unit (Component Side)/ Ausgangs-Hilfseinheit(Bestückungsseite) Sound Out Unit (Component Side)/ Tonausgangseinheit (Bestückungsseite) Power Sub Unit (Component Side)/ Netz-Hilfseinheit (Bestückungsseite) Power Unit (Component Side)/ Netzeinheit (Bestückungsseite) http://www.pureglare.com.au...
  • Seite 111 XG-P20XU XG-P20XE XG-P20XD DC/DC Converter Unit DC/DC Converter Unit (Wiring Side)/ (Component Side)/ DC/DC-Konverterseinheit DC/DC-Konverterseinheit (Leiterbahnseite) (Bestückungsseite) Inlet Unit (Component Side)/ Inlet Unit (Wiring Side)/ Eingangseinheit (Bestückungsseite) Eingangseinheit (Leiterbahnseite) http://www.pureglare.com.au...

  • Seite 112: Parts List

    Contact your nearest SHARP Parts Distributor. For location of SHARP Parts Distributor, 5. KODE 6. QUANTITÄT Please call Toll-Free; 1-800-BE-SHARP in CANADA: Contact SHARP Electronics of Canada Limited Phone (416) 890-2100. MARK: SPARE PARTS-DELIVERY SECTION MARKIERUNG : ERSATZTEILE-LIEFERUNG Ref. No.
  • Seite 113 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKA463DE01/02 C4159 VCCCCY1HH390J J 39p Ceramic C4160 VCCCCY1HH101J J 100p Ceramic SIGNAL UNIT(Continued) C4161 VCKYCY1EF104Z J 0.1 Ceramic C4162 VCCCCY1HH270J J 27p Ceramic Q4303 VSDTC114EU/-1...
  • Seite 114 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKA463DE01/02 R4163 VRS-CY1JF561J J 560 1/16W Metal Oxide R4164 VRS-CY1JF181J J 180 1/16W Metal Oxide SIGNAL UNIT(Continued) R4165 VRS-CY1JF220J J 22 1/16W Metal Oxide R4166 VRS-CY1JF470J...
  • Seite 115 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKA463DE01/02 FB4504 RBLN-0061TAZZ J Ferrite Bead J4301 QPLGJ0403CEZZ J Jack SIGNAL UNIT(Continued) P401 QPLGZ3044CEZZ J Plug 30-Pin P3005 QPLGZ3044CEZZ J Plug 30-Pin R4430 VRS-CY1JF561J J 560...
  • Seite 116 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKA464DE01/02 C471 VCE9PF1CW106M J 10 Elect.(N.P) C472 VCEAPF1CW106M J 10 Electrolytic INPUT UNIT(Continued) C473 VCKYCY1CF104Z J 0.1 Ceramic C474 VCKYCY1CF104Z J 0.1 Ceramic D3151 VHDMA157A//-1...
  • Seite 117 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code R3064 VRS-CY1JF330J J 33 1/16W Metal Oxide DUNTKA464DE01/02 R3065 VRS-CY1JF000J 1/16W Metal Oxide INPUT UNIT(Continued) R3066 VRS-CY1JF392J J 3.9k 1/16W Metal Oxide R3067 VRS-CY1JF000J 1/16W Metal Oxide...
  • Seite 118 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKA464DE01/02 DUNTKA465DE01/02 INPUT UNIT(Continued) OUTPUT UNIT INTEGRATED CIRCUITS R3322 VRS-CY1JF121J J 120 1/16W Metal Oxide R3323 VRS-CY1JF121J J 120 1/16W Metal Oxide IC331 VHiTA8184F/-1 J TA8184F...
  • Seite 119 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKA465DE01/02 Q5304 VS2SC2735//-1 J 2SC2735 Q5305 VS2SC2735//-1 J 2SC2735 OUTPUT UNIT(Continued) Q5306 VS2SC3928AR-1 J 2SC3928AR Q5451 VSDTC144EU/-1 J DTC144EU Q1102 VSHN1B04FU/-1 J HN1B04FU Q5452 VSDTC144EU/-1...
  • Seite 120 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKA465DE01/02 C1134 VCKYCY1AF105Z J 1.0 Ceramic C1135 VCKYCY1EF104Z J 0.1 Ceramic OUTPUT UNIT(Continued) C1136 VCKYCY1EF104Z J 0.1 Ceramic C1203 RC-KZ0416CEZZ J 10 Ceramic COILS C1204 VCKYCY1EF104Z J 0.1...
  • Seite 121 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKA465DE01/02 C5320 VCKYCY1HB103K J 0.01 Ceramic C5401 VCEAPF1CW476M J 47 Electrolytic OUTPUT UNIT(Continued) C5402 VCKYCY1EF104Z J 0.1 Ceramic C5403 VCEAPF1CW476M J 47 Electrolytic C1425 VCCCCY1HH121J...
  • Seite 122 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code R1133 VRS-CY1JF101J J 100 1/16W Metal Oxide DUNTKA465DE01/02 R1134 VRS-CY1JF101J J 100 1/16W Metal Oxide OUTPUT UNIT(Continued) R1136 VRS-CY1JF101J J 100 1/16W Metal Oxide R1137 VRS-CY1JF101J...
  • Seite 123 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code R1306 VRS-CY1JF332J J 3.3k 1/16W Metal Oxide DUNTKA465DE01/02 R1307 VRS-CY1JF331J J 330 1/16W Metal Oxide OUTPUT UNIT(Continued) R1308 VRS-CY1JF101J J 100 1/16W Metal Oxide R1309 VRS-CY1JF332J J 3.3k 1/16W Metal Oxide...
  • Seite 124 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code R1576 VRS-CY1JF100J J 10 1/16W Metal Oxide DUNTKA465DE01/02 R1577 VRS-CY1JF100J J 10 1/16W Metal Oxide R1578 VRS-CY1JF100J J 10 1/16W Metal Oxide OUTPUT UNIT(Continued) R1579 VRS-CY1JF100J...
  • Seite 125 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code R2643 VRS-CY1JF000J 1/16W Metal Oxide DUNTKA465DE01/02 R2644 VRS-CY1JF100J J 10 1/16W Metal Oxide OUTPUT UNIT(Continued) R2645 VRS-CY1JF562J J 5.6k 1/16W Metal Oxide R2646 VRS-CB1JF104J J 100k 1/16W Metal Oxide...
  • Seite 126 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code R5471 VRS-CY1JF103J J 10k 1/16W Metal Oxide DUNTKA465DE01/02 R7007 VRS-CY1JF103J J 10k 1/16W Metal Oxide OUTPUT UNIT(Continued) R7008 VRS-TX2HF000J 1/2W Metal Oxide R7010 VRS-CY1JF103J J 10k...
  • Seite 127 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKA465DE01/02 DUNTKA466DE01/02 OUTPUT UNIT(Continued) OUTPUT SUB UNIT INTEGRATED CIRCUITS MISCELLANEOUS PARTS IC7201 VHiPQ20VZ11-1 J PQ20VZ11 FB1108 RBLN-0059CEZZ J Ferrite Bead IC7202 VHiPQ20VZ11-1 J PQ20VZ11 FB1109 RBLN-0059CEZZ...
  • Seite 128 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code DUNTKA467DE01/02 DUNTKA469DE01/02 SOUND OUT UNIT R/C RECEIVER UNIT INTEGRATED CIRCUIT CAPACITOR IC301 VHiTDA1517/-2 J TDA1517/N2 C5591 VCEAPF0JW107M J 100 6.3V Electrolytic CAPACITORS RESISTORS C303 VCE9PF1CW475M J 4.7...
  • Seite 129 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code C717 9FJ0C50004365 J 0.15 Ceramic RDENC0327CEZZ C718 9FJ0C50004455 J 0.01 Ceramic POWER UNIT C719 9FJ0C01510165 J 47 Electrolytic C720 9FJ0C02801683 J 270 400V Electrolytic INTEGRATED CIRCUITS...
  • Seite 130 9FJ0R91001165 J 3.3k 1/10W Chip Not Available - Rear Body Ass'y — R755 9FJ0R94201285 J 2.2k 1/2W Chip DBDYR1097CE01 J Rear Body Ass’y (XG-P20XU) BF R756 9FJ0R91201285 J 2.2k 1/10W Chip 2-1-1 Not Available - Rear Body — R757 9FJ0R94201005...
  • Seite 131 QCNW-5927CEZZ J Connecting Cord 4-1-2 PMLT-0382CEZZ J Spacer QCNW-6050CEZZ J Connecting Cord DCOVA1958CE01 J Top Cover Ass’y (XG-P20XU) BB QEARP0093CEFN J Earth DCOVA1992CE01 J Top Cover Ass’y (XG-P20XE) BB TLABN0326CEZZ J Serial Number Label DCOVA1993CE01 J Top Cover Ass’y (XG-P20XD) BB...
  • Seite 132 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code CABINET AND MECHANICAL PARTS 4-2-4 10-1 4-2-1 4-2-3 10-2 2-1-2 2-1-1 4-1-1 4-2-2 4-1-2 1-1-1 1-1-3 1-1-2 1-1-4 1-1-2 8-1-2 8-2-2 3-1-7 8-1-1 8-2-1 3-1-8...
  • Seite 133 XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code OPTICS MECHANISM PARTS 6-68 PSLDP3085CEFW J PBS Aperture 6-74 PLNS-0127CEZZ J L2, G 6-75 LANGK0770CEFW J PF Plate for GB out PF, x3 AH 6-76...
  • Seite 134 XG-P20XU XG-P20XE XG-P20XD OPTICS MECHANISM PARTS Ref. No. Part No. Description Code Ref. No. Part No. Description Code http://www.pureglare.com.au...

  • Seite 135: Supplied Accessories

    (XG-P20XE/XD) TCAUZ3033CEZZ – Soft Waer Caution — (XG-P20XU for Canada) TGAN-1540CEZZ – ER (XG-P20XU for U.S.A.) — TGAN-1542CEZZ – ER (XG-P20XU for Canada) — TGANE0050CEZZ – Guarantee card — (XG-P20XE for Australia) — – Four AAA Size Batteries — http://www.pureglare.com.au...

  • Seite 136: Verpacken Des Geräts

    XG-P20XU XG-P20XE XG-P20XD Ref. No. Part No. Description Code Ref. No. Part No. Description Code PACKING OF THE SET / VERPACKEN DES GERÄTS CD-ROM Extra Air Filter Guarantee Card Operation Manual Quick Reference CD-ROM Manual Soft Wear Caution Questionnaire Card (Back for Japanese...

  • Seite 137: Alle Rechte Vorbehalten

    Ref. No. Part No. Description Code COPYRIGHT C C 2001 BY SHARP CORPORATION ALL RIGHTS RESERVED. ALLE RECHTE VORBEHALTEN No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without prior written permission of the publisher.

Diese Anleitung auch für:

Xg-p20xeXg-p20xd

Inhaltsverzeichnis
